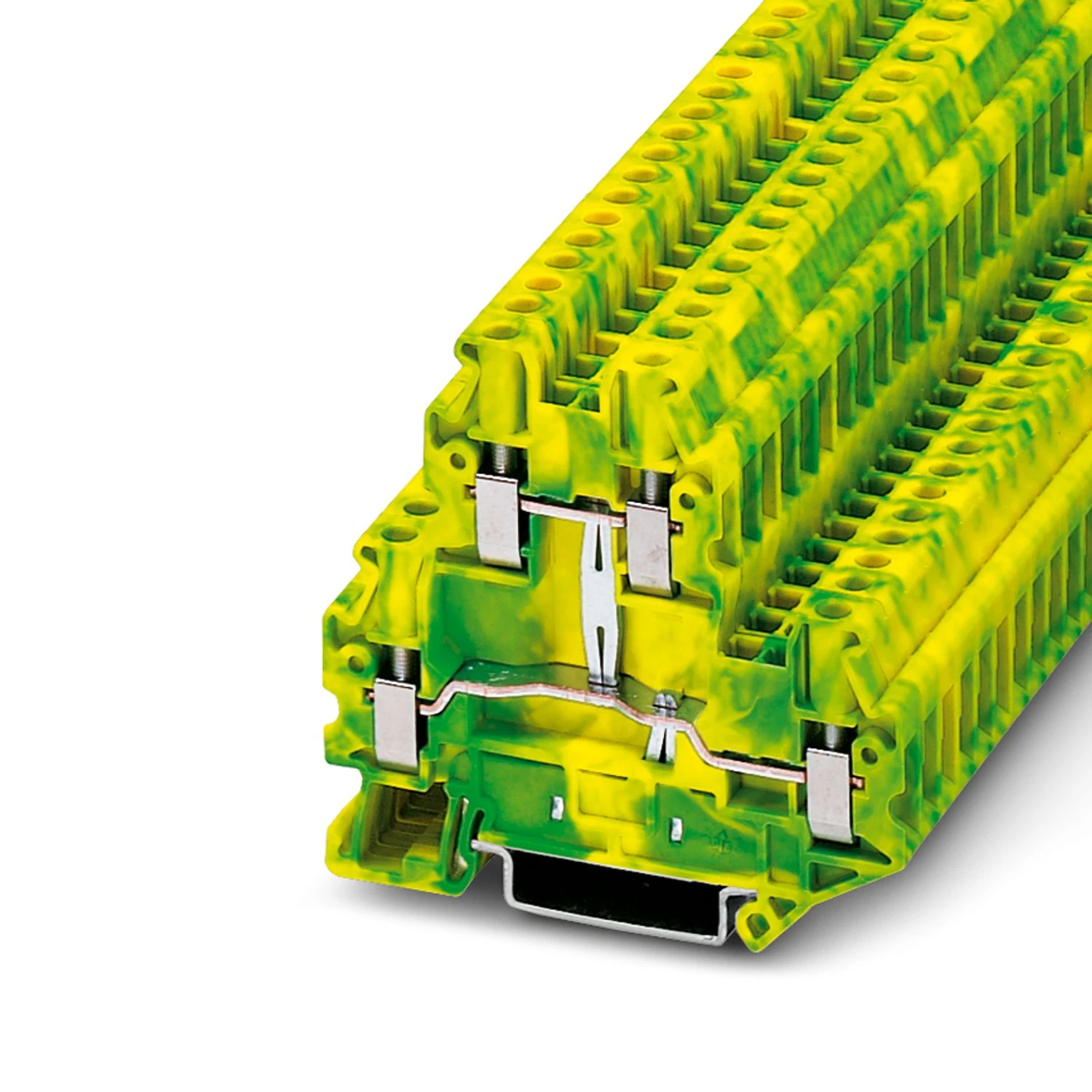

Gelince Haber VerBu ürün, topraklama klemensi yapısında olup UT ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Topraklama klemensi; Ürün Gamı: UT; Nominal Kesit: 4 mm²; Bağlantı Yöntemi: Vidalı bağlantı.
| Ürün Tipi | Topraklama klemensi |
|---|---|
| Ürün Gamı | UT |
| Uygulama Alanı | Demiryolu endüstrisi | Makine mühendisliği | Sistem imalatı | Proses endüstrisi |
| Bağlantı Sayısı | 4 |
| Satır Sayısı | 2 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Nominal Darbe Gerilimi | 8 kV |
|---|---|
| Nominal Durum İçin Maksimum Güç Kaybı | 1,02 W |
| Topraklama Ayağı | Evet |
|---|---|
| Kat Başına Bağlantı Sayısı | 2 |
| Nominal Kesit | 4 mm² |
| Etage 1+2 | |
| Bağlantı Yöntemi | Vidalı bağlantı |
| Vida Yivi | M3 |
| Not | Lütfen DIN raylarının akım taşıma kapasitesine dikkat edin. |
| Sıkma Torku | 0,6 ... 0,8 Nm |
| Kablo Soyma Uzunluğu | 9 mm |
| İç Silindirik Gösterge | A4 |
| Standarda Uygun Bağlantı | IEC 60947-7-2 |
| İletken Kesiti, Tek Telli | 0,14 mm² ... 6 mm² |
| Kesit AWG | 26 ... 10 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti | 0,14 mm² ... 6 mm² |
| İletken Kesiti, Çok Telli [AWG] | 26 ... 10 (IEC uyarınca dönüştürülmüş) |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 0,14 mm² ... 4 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 0,14 mm² ... 4 mm² |
| Nominal Değerler (Atex/Iecex) | |
| Tanımlama | II 2 GD Ex eb IIC Gb |
|---|---|
| Çalışma Sıcaklık Aralığı | -60 °C ... 110 °C |
| Ex-Sertifikalı Aksesuarlar | 3047293 D-UTTB 2,5/4 | 3047303 DP-UTTB 2,5/4 | 1212587 SF-SL 0,6X3,5-100 S-VDE | 3022276 CLIPFIX 35-5 | 3022218 CLIPFIX 35 |
| Çıkış | (sabit) |
| Ex Bağlantı Bilgileri Genel | |
| Tork Aralığı | 0,6 Nm ... 0,8 Nm |
| Nominal Kesit | 4 mm² |
| Nominal Kesit AWG | 12 |
| Bağlantı Kapasitesi, Sabit | 0,14 mm² ... 6 mm² |
| Bağlantı Kapasitesi AWG | 26 ... 10 |
| Bağlantı Kapasitesi,esnek | 0,14 mm² ... 4 mm² |
| Bağlantı Kapasitesi AWG | 26 ... 12 |
| Genişlik | 6,2 mm |
|---|---|
| Kapak Genişliği | 2,2 mm |
| Yükseklik | 69,9 mm |
| Derinlik | 64,4 mm |
| NS 35/7,5'Te Derinlik | 65 mm |
| NS 35/15'Te Derinlik | 72,5 mm |
| Renk | yeşil-sarı |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Yalıtım Malzemesi Sıcaklık İndeksi (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik Isı Yayınımı NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Mekanik Veriler | |
| Açık Yan Taraf | Evet |
|---|---|
| Osilasyon/Geniş Bant Gürültüsü | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2018-05 |
|---|---|
| Spektrum | Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde |
| Frekans | f 1 = 5 Hz ila f 2 = 250 Hz |
| ASD Seviyesi | 6,12 (m/s²)²/Hz |
| Hızlanma | 3,12g |
| Her Eksen İçin Test Süresi | 5 h |
| Test Talimatları | X-, Y- ve Z-eksenleri |
| Şoklar | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Pals Şekli | Yarı sinüs eğrisi |
| Hızlanma | 30g |
| Şok Süresi | 18 ms |
| Her Yön İçin Şok Sayısı | 3 |
| Test Talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-2 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 |
|---|
| Ürün Numarası | 3044759 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Satış Kodu | BE1 |
| Ürün Kodu | BE1114 |
| GTIN (Küresel Ticari Ürün Numarası) | 4017918997083 |
| Adet Ağırlığı (Ambalaj Dahil) | 23,84 g |
| Adet Ağırlığı (Ambalaj Hariç) | 23,25 g |
| Gümrük Tarife No | 85369010 |
| Menşe Ülke | DE |
| Eclass-13.0 | 27250104 |
|---|---|
| Eclass-15.0 | 27250104 |
| ETIM 10.0 | EC000901 |
| UNSPSC 21.0 | 39121400 |
| 26 - 10 | |
| Çoklu Kablo Bağlantısı | 26 - 14 |
|---|---|
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet |
|---|---|
| Bilinen Muafiyetler Dahilinde | 6(c) |
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez. |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | Lead (CAS: 7439-92-1) |
| SCIP | 7c665a84-319b-4795-9e75-6522a4c051ce |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 0,028 kg CO2e |
