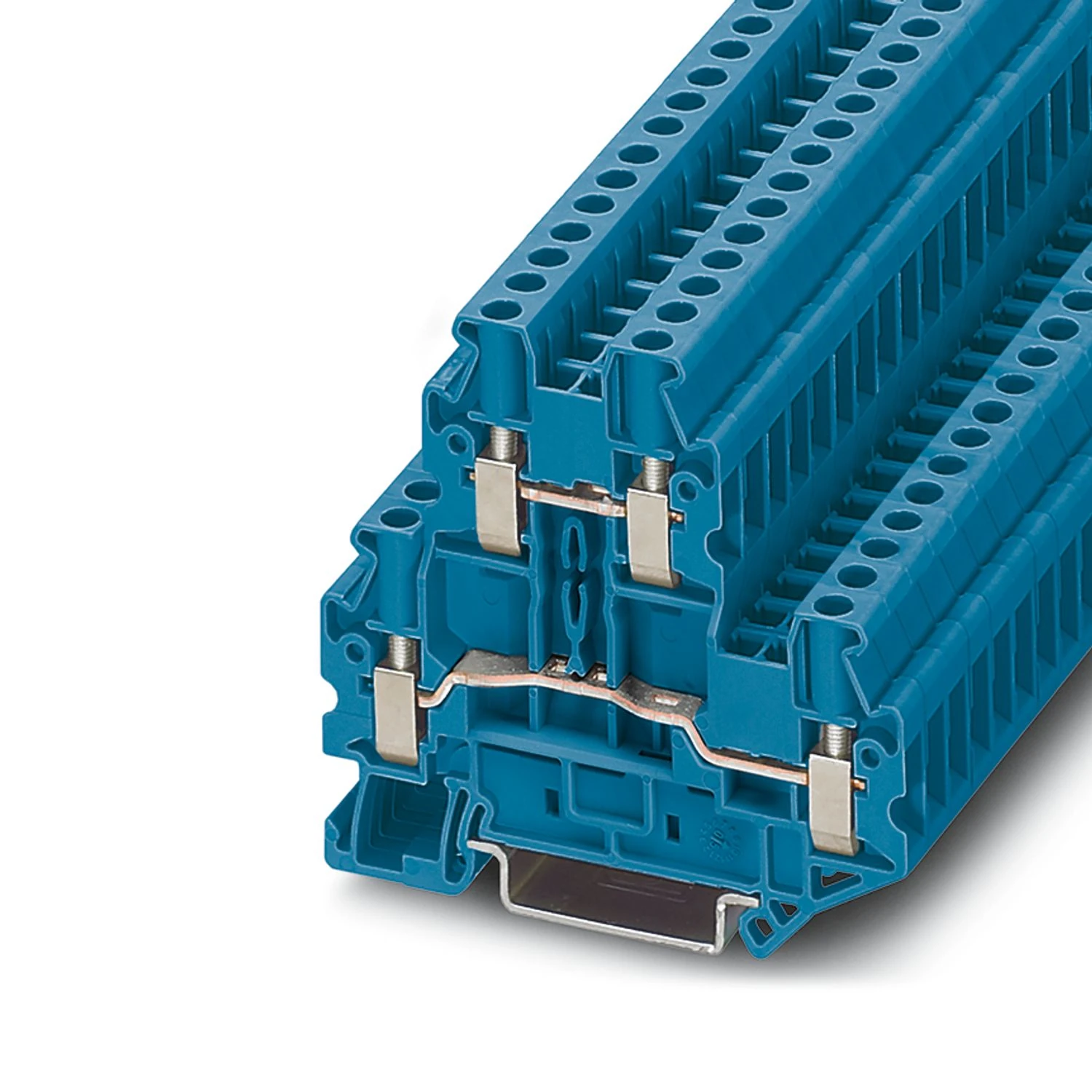

Phoenix Contact 3044791 UTTB 4 BU Çift Katlı Klemens

Name: Phoenix Contact 3044791 UTTB 4 BU Çift Katlı Klemens
Brand: PHOENİX CONTACT
SKU: 3044791
Price: 103.81 TRY
Availability: OutOfStock

Ürün Kodu : 3044791

220,87 TL

103,81 TL

Kazancınız

117,06TL

Fiyat Alarmı

Kredi kartı ile ayda 10,55 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,80 TL değerinde 4 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, çok katlı klemens yapısında olup UT ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Çok katlı klemens; Ürün Gamı: UT; Nominal Gerilim: 800 V; Nominal Kesit: 4 mm²; Bağlantı Yöntemi: Vidalı bağlantı; Nominal Akım: 30 A.

Teknik Özellikler

Ürün Özellikleri

Ürün Tipi	Çok katlı klemens
Ürün Gamı	UT
Uygulama Alanı	Demiryolu endüstrisi \| Makine mühendisliği \| Sistem imalatı \| Proses endüstrisi
Bağlantı Sayısı	4
Satır Sayısı	2
Potansiyeller	2
İzolasyon Karakteristikleri
Aşırı Gerilim Kategorisi	III
Kirlilik Sınıfı	3

Elektriksel Özellikler

Nominal Darbe Gerilimi	8 kV
Nominal Durum İçin Maksimum Güç Kaybı	1,02 W

Bağlantı Verisi

Kat Başına Bağlantı Sayısı	2
Nominal Kesit	4 mm²
1. Ve 2. Kat
Bağlantı Yöntemi	Vidalı bağlantı
Vida Yivi	M3
Sıkma Torku	0,6 ... 0,8 Nm
Kablo Soyma Uzunluğu	9 mm
İç Silindirik Gösterge	A4
Standarda Uygun Bağlantı	IEC 60947-7-1
İletken Kesiti, Tek Telli	0,14 mm² ... 6 mm²
Kesit AWG	26 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti	0,14 mm² ... 6 mm²
İletken Kesiti, Çok Telli [AWG]	26 ... 10 (IEC uyarınca dönüştürülmüş)
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,14 mm² ... 4 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,14 mm² ... 4 mm²
Aynı Kesit Alanlı 2 İletken, Tek Damarlı	0,14 mm² ... 1,5 mm²
Aynı Kesit Alanlı 2 İletken, Çok Damarlı	0,14 mm² ... 1,5 mm²
Aynı Kesitli 2 İletken, Çok Telli, Plastik Manşonsuz TWIN Yüksük Bulunan	0,14 mm² ... 1,5 mm²
Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan	0,5 mm² ... 2,5 mm²
Nominal Kesit Alanı	4 mm²
Nominal Akım	30 A
Maksimum Yük Akımı	36 A (6 mm² iletken kesit alanı)
Nominal Gerilim	800 V

EX Bilgisi

Nominal Değerler (Atex/Iecex)
Tanımlama	II 2 GD Ex eb IIC Gb
Çalışma Sıcaklık Aralığı	-60 °C ... 110 °C
Ex-Sertifikalı Aksesuarlar	3047293 D-UTTB 2,5/4 \| 3047303 DP-UTTB 2,5/4 \| 3047316 ATP-UTTB 2,5/4 \| 1212587 SF-SL 0,6X3,5-100 S-VDE \| 3022276 CLIPFIX 35-5 \| 3022218 CLIPFIX 35
Köprülerin Listesi	Geçmeli köprü / FBS 2-6 / 3030336 \| Geçmeli köprü / FBS 3-6 / 3030242 \| Geçmeli köprü / FBS 4-6 / 3030255 \| Geçmeli köprü / FBS 5-6 / 3030349 \| Geçmeli köprü / FBS 10-6 / 3030271 \| Geçmeli köprü / FBS 20-6 / 3030365
Köprü Verisi	25,5 A / 4 mm²
Ex Sıcaklık Artışı	40 K (28,5 A / 4 mm²)
Köprü İle Köprülemek İçin	440 V
- Bitişik Olmayan Klemenslerin Köprülenmesi	275 V
- PE Terminal Bloğu İle Bitişik Olmayan Klemenslerin Köprülenmesi	275 V
- Kapaklı Boydan Kesilme Köprüleme	220 V
- Ayırma Plakalı Boydan Kesilme Köprüleme	176 V
Nominal İzolasyon Gerilimi	400 V
Çıkış	(sabit)
Ex Seviyesi Genel
Anma Gerilimi	440 V
Nominal Akım	25,5 A
Maksimum Yük Akımı	31,5 A
Ex Bağlantı Bilgileri Genel
Tork Aralığı	0,6 Nm ... 0,8 Nm
Nominal Kesit	4 mm²
Nominal Kesit AWG	12
Bağlantı Kapasitesi, Sabit	0,14 mm² ... 6 mm²
Bağlantı Kapasitesi AWG	26 ... 10
Bağlantı Kapasitesi,esnek	0,14 mm² ... 4 mm²
Bağlantı Kapasitesi AWG	26 ... 12
Aynı Kesit Alanlı 2 İletken, Tek Damarlı	0,14 mm² ... 1,5 mm²
AWG Tek Telli Aynı Kesite Sahip 2 Kablo	26 ... 16
Aynı Kesit Alanlı 2 İletken, Çok Damarlı	0,14 mm² ... 1,5 mm²
AWG Çok Telli Aynı Kesite Sahip 2 Kablo	26 ... 16
Ex Seviyesi Seviye 1
Kontak Direnci	0,35 mΩ
Ex Seviyesi Seviye 2
Kontak Direnci	0,2 mΩ

Ölçüler

Genişlik	6,2 mm
Kapak Genişliği	2,2 mm
Yükseklik	69,9 mm
Derinlik	64,4 mm
NS 35/7,5'Te Derinlik	65 mm
NS 35/15'Te Derinlik	72,5 mm

Malzeme Teknik Özellikleri

Renk	mavi (RAL 5015)
UL 94'E Uygun Yanmazlık Sınıfı	V0
İzolasyon Malzeme Grubu	I
Yalıtım Malzemesi	PA
Soğukta Statik İzolasyon Malzemesi Uygulaması	-60 °C
Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B)	130 °C
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Yüzey Yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman Gazı Zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel Testler

Aşırı Gerilim Testi
Sonuç	Test geçildi
Sıcaklık Artış Testi
Gereksinim Sıcaklık Artış Testi	Sıcaklık artışı ≤ 45 K
Test Geçildi
Kısa Süreli Dayanım Akımı 4 Mm²	0,48 kA
Güç Frekansı Dayanım Gerilimi
Test Gerilimi Set Değeri	2 kV

Mekanik Özellikler

Mekanik Veriler
Açık Yan Taraf	Evet

Mekanik Testler

Mekanik Kuvvet
Sonuç	Test geçildi
Taşıyıcıdaki Ek
DIN Rayı/Befestigungsauflage	NS 35
Test Kuvveti Set Değeri	1 N
İletken Hasarı Ve Gevşemesi İçin Test
Dönme Hızı	10 dev/dak
Devir	135
Kablo Kesiti/Ağırlık	0,14 mm 2 /0,2 kg \| 4 mm²/0,9 kg \| 6 mm 2 /1.4 kg

Çevresel Koşullar Ve Gerçek Hayat Koşulları

İğne Ucu Alevi Testi
İfşa Süresi	30 s
Sonuç	Test geçildi
Osilasyon/Geniş Bant Gürültüsü
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans	f 1 = 5 Hz ila f 2 = 250 Hz
ASD Seviyesi	6,12 (m/s²)²/Hz
Hızlanma	3,12g
Her Eksen İçin Test Süresi	5 h
Test Talimatları	X-, Y- ve Z-eksenleri
Şoklar
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Pals Şekli	Yarı sinüs eğrisi
Hızlanma	30g
Şok Süresi	18 ms
Her Yön İçin Şok Sayısı	3
Test Talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam Koşulları
Ortam Sıcaklığı (Çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam Sıcaklığı (Stok/Nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam Sıcaklığı (Montaj)	-5 °C ... 70 °C
Ortam Sıcaklığı (Aktivasyon)	-5 °C ... 70 °C
İzin Verilen Nem (Çalışma)	20 % ... 90 %
İzin Verilen Nem (Stok/Nakliye)	30 % ... 70 %

Standartlar Ve Yönetmelikler

Standarda Uygun Bağlantı	IEC 60947-7-1

Montaj

Montaj Tipi	NS 35/7,5 \| NS 35/15

Ticari Veriler

Ürün Numarası	3044791
Ambalaj Birimi	50 pc
Satış Kodu	BE1
Ürün Kodu	BE1114
GTIN (Küresel Ticari Ürün Numarası)	4017918997120
Adet Ağırlığı (Ambalaj Dahil)	19,45 g
Adet Ağırlığı (Ambalaj Hariç)	18,899 g
Gümrük Tarife No	85369010
Menşe Ülke	DE

Sınıflandırma

Eclass-13.0	27250102
Eclass-15.0	27250102
ETIM 10.0	EC000897
UNSPSC 21.0	39121400

Onaylar

B
300 V	30 A / 26 - 10
B
300 V	30 A / 26 - 10
B
300 V	30 A / 26 - 10

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	6(c)
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	4f993fa4-fbc1-47e8-ac5b-67ad94655074
EF3.1 İklim Değişikliği
CO2E Kg	0,019 kg CO2e
