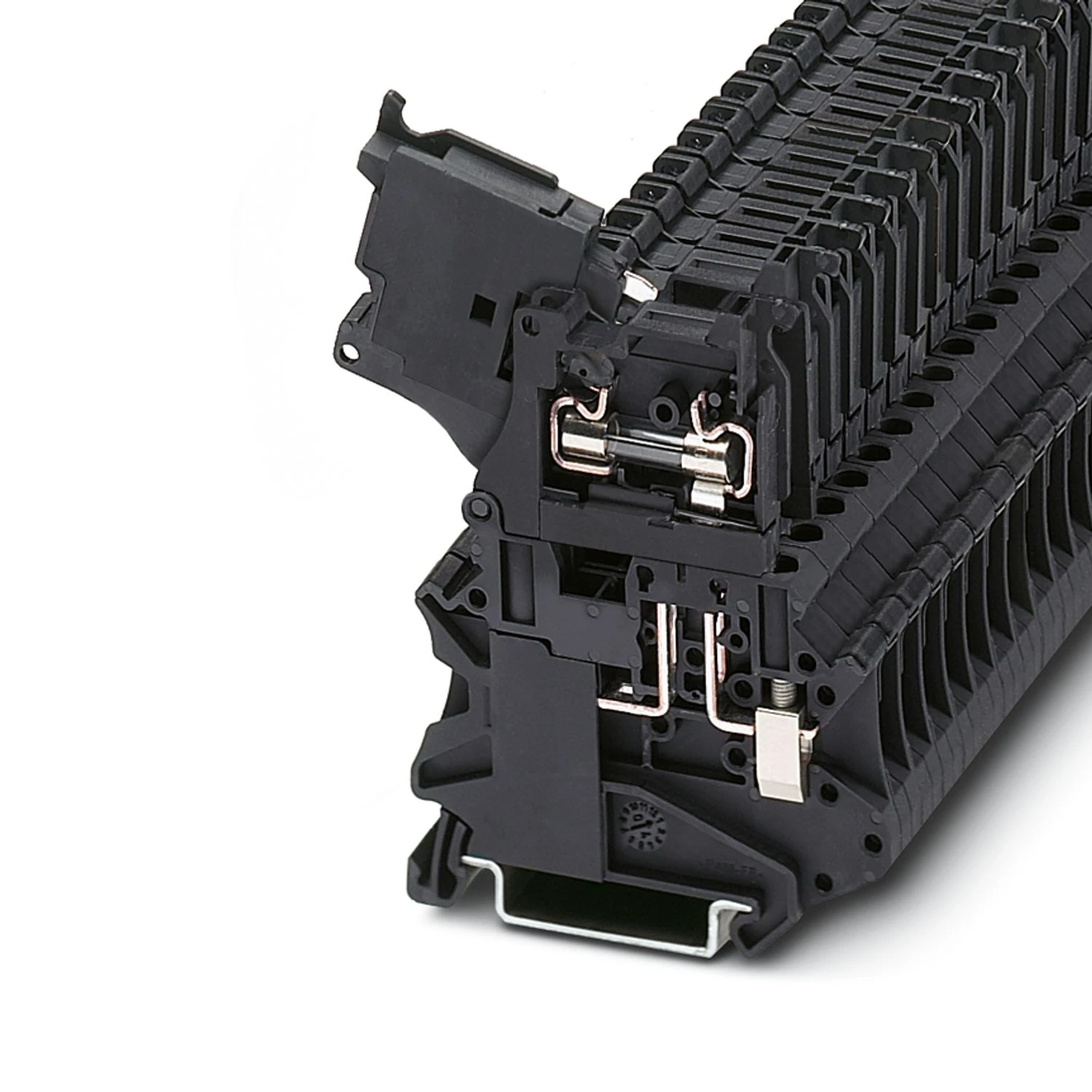

Gelince Haber VerBu ürün, sigortalı klemens yapısında olup UT ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Sigortalı klemens; Ürün Gamı: UT; Nominal Gerilim: 500 V (Gerilim, sigorta veya seçilen LED ekran aracılığıyla belirlenir); Nominal Kesit: 4 mm²; Bağlantı Yöntemi: Vidalı bağlantı; Nominal Akım: 6,3 A Ek bilgi: Sipariş Bilgisi:: Sigorta standart olarak sağlanmaz.
| Sipariş Bilgisi: | Sigorta standart olarak sağlanmaz |
|---|
| Ürün Tipi | Sigortalı klemens |
|---|---|
| Ürün Gamı | UT |
| Uygulama Alanı | Demiryolu endüstrisi | Makine mühendisliği | Sistem imalatı |
| Bağlantı Sayısı | 2 |
| Satır Sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Sigorta Tipi | Cam / seramik / ... |
|---|---|
| Nominal Darbe Gerilimi | 6 kV |
| Nominal Durum İçin Maksimum Güç Kaybı | 1,02 W |
| Sigorta | G / 5 x 20 |
| Maksimum Güç Kaybı | maks. 1,6 W (Aşırı yükte sigortalı klemensin tekli düzenlemesi) | maks. 1,6 W (Aşırı yükte birçok sigortalı klemensin enterkonekte düzenlemesi) | maks. 4 W (Kısa devrede sigortalı klemensin tekli düzenlemesi) | maks. 2,5 W (Kısa devrede birçok sigortalı klemensin enterkonekte düzenlemesi) |
| Kat Başına Bağlantı Sayısı | 2 |
|---|---|
| Nominal Kesit | 4 mm² |
| Bağlantı Yöntemi | Vidalı bağlantı |
| Vida Yivi | M3 |
| Sıkma Torku | 0,6 ... 0,8 Nm |
| Kablo Soyma Uzunluğu | 9 mm |
| İç Silindirik Gösterge | A4 |
| Standarda Uygun Bağlantı | IEC 60947-7-3 |
| İletken Kesiti, Tek Telli | 0,14 mm² ... 6 mm² |
| Kesit AWG | 26 ... 10 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti | 0,14 mm² ... 6 mm² |
| İletken Kesiti, Çok Telli [AWG] | 26 ... 10 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti Ultrasonik Sıkıştırılmış | 0,34 mm² ... 6 mm² |
| İletken Kesiti, Çok Telli [AWG] Ultrasonik Sıkıştırılmış | 22 ... 10 (IEC uyarınca dönüştürülmüş) |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 0,25 mm² ... 4 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 0,14 mm² ... 4 mm² |
| Aynı Kesit Alanlı 2 İletken, Tek Damarlı | 0,14 mm² ... 1,5 mm² |
| Aynı Kesit Alanlı 2 İletken, Çok Damarlı | 0,14 mm² ... 1,5 mm² |
| Aynı Kesitli 2 İletken, Çok Telli, Plastik Manşonsuz TWIN Yüksük Bulunan | 0,14 mm² ... 1,5 mm² |
| Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan | 0,5 mm² ... 1,5 mm² |
| Nominal Kesit Alanı | 4 mm² |
| Nominal Akım | 6,3 A |
| Maksimum Yük Akımı | 6,3 A (akım kullanılan sigorta tarafından belirlenir) |
| Nominal Gerilim | 500 V (Gerilim, sigorta veya seçilen LED ekran aracılığıyla belirlenir) |
| Genişlik | 6,2 mm |
|---|---|
| Yükseklik | 57,8 mm |
| NS 35/7,5'Te Derinlik | 75,6 mm |
| NS 35/15'Te Derinlik | 83,1 mm |
| Renk | siyah (RAL 9005) |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Yalıtım Malzemesi Sıcaklık İndeksi (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik Isı Yayınımı NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Aşırı Gerilim Testi | |
| Test Gerilimi Set Değeri | 7,3 kV |
|---|---|
| Sonuç | Test geçildi |
| Sıcaklık Artış Testi | |
| Gereksinim Sıcaklık Artış Testi | Sıcaklık artışı ≤ 45 K |
| Güç Frekansı Dayanım Gerilimi | |
| Test Gerilimi Set Değeri | 1,89 kV |
| Mekanik Veriler | |
| Açık Yan Taraf | Hayır |
|---|---|
| Mekanik Kuvvet | |
| Sonuç | Test geçildi |
|---|---|
| İletken Hasarı Ve Gevşemesi İçin Test | |
| Dönme Hızı | 10 (+/- 2) rpm |
| Devir | 135 |
| Kablo Kesiti/Ağırlık | 0,14 mm 2 /0,2 kg | 4 mm²/0,9 kg | 6 mm 2 /1.4 kg |
| İğne Ucu Alevi Testi | |
| İfşa Süresi | 30 s |
|---|---|
| Sonuç | Test geçildi |
| Osilasyon/Geniş Bant Gürültüsü | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Uzun ömürlü test kategorisi 1, sınıf B, gövdeye monte |
| Frekans | f 1 = 5 Hz - f 2 = 150 Hz arası |
| ASD Seviyesi | 1,857 (m/s²)²/Hz |
| Hızlanma | 0,8g |
| Her Eksen İçin Test Süresi | 5 h |
| Test Talimatları | X-, Y- ve Z-eksenleri |
| Şoklar | |
| Pals Şekli | Yarı-sinüzoidal |
| Hızlanma | 5g |
| Şok Süresi | 30 ms |
| Her Yön İçin Şok Sayısı | 3 |
| Test Talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-3 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 |
|---|
| Ürün Numarası | 3046032 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Minimum Sipariş Miktarı | 50 pc |
| Satış Kodu | BE1 |
| Ürün Kodu | BE1134 |
| GTIN (Küresel Ticari Ürün Numarası) | 4017918956578 |
| Adet Ağırlığı (Ambalaj Dahil) | 16,914 g |
| Adet Ağırlığı (Ambalaj Hariç) | 16,168 g |
| Gümrük Tarife No | 85369095 |
| Menşe Ülke | DE |
| Eclass-13.0 | 27250113 |
|---|---|
| Eclass-15.0 | 27250113 |
| ETIM 10.0 | EC000899 |
| UNSPSC 21.0 | 39121400 |
| Keine | |
| 500 V | 6,3 A / 0,14 - 4 |
|---|---|
| B | |
| 600 V | 10 A / 26 - 10 |
| Çoklu Kablo Bağlantısı | 600 V / 10 A / 26 - 14 |
| Keine | |
| 500 V | 6,3 A / 0,14 - 4 |
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet |
|---|---|
| Bilinen Muafiyetler Dahilinde | 6(c) |
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez. |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | Lead (CAS: 7439-92-1) |
| SCIP | 8647fab7-370d-40c0-a0c1-f862e400409c |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 0,188 kg CO2e |
