Tükendi

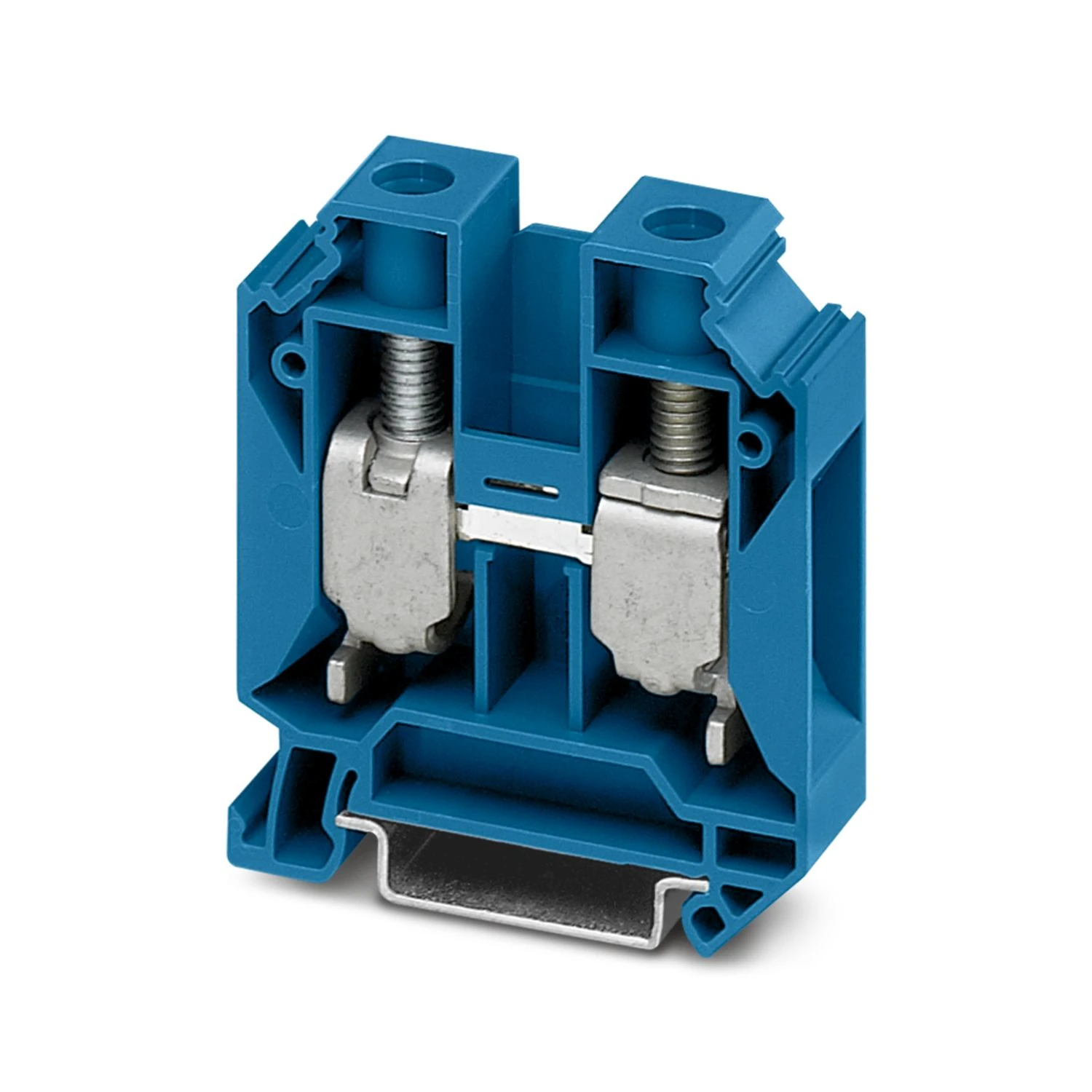

Gelince Haber VerBu ürün, geçiş klemensi yapısında olup TB ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Geçiş klemensi; Ürün Gamı: TB; Nominal Gerilim: 1000 V; Nominal Kesit: 35 mm²; Bağlantı Yöntemi: Vidalı bağlantı; Nominal Akım: 125 A.
| Ürün Tipi | Geçiş klemensi |
|---|---|
| Ürün Gamı | TB |
| Bağlantı Sayısı | 2 |
| Satır Sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Nominal Darbe Gerilimi | 8 kV |
|---|---|
| Nominal Durum İçin Maksimum Güç Kaybı | 4,06 W |
| Kat Başına Bağlantı Sayısı | 2 |
|---|---|
| Nominal Kesit | 35 mm² |
| Bağlantı Yöntemi | Vidalı bağlantı |
| Vida Yivi | M6 |
| Sıkma Torku | 3,2 ... 3,7 Nm |
| Kablo Soyma Uzunluğu | 16 mm |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
| İletken Kesiti, Tek Telli | 10 mm² ... 35 mm² |
| Kesit AWG | 6 ... 2 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti | 10 mm² ... 35 mm² |
| İletken Kesiti, Çok Telli [AWG] | 6 ... 2 (IEC uyarınca dönüştürülmüş) |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 10 mm² ... 35 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 10 mm² ... 35 mm² |
| Aynı Kesit Alanlı 2 İletken, Tek Damarlı | 6 mm² ... 16 mm² |
| AWG Tek Telli Aynı Kesite Sahip 2 Kablo | 6 ... 4 (IEC uyarınca dönüştürülmüş) |
| Aynı Kesit Alanlı 2 İletken, Çok Damarlı | 6 mm² ... 10 mm² |
| AWG Çok Telli Aynı Kesite Sahip 2 Kablo | 6 ... 8 (IEC uyarınca dönüştürülmüş) |
| Aynı Kesitli 2 İletken, Çok Telli, Plastik Manşonsuz TWIN Yüksük Bulunan | 6 mm² ... 10 mm² |
| Nominal Kesit Alanı | 35 mm² |
| Nominal Akım | 125 A |
| Maksimum Yük Akımı | 125 A (35 mm² iletken kesit alanı) |
| Nominal Gerilim | 1000 V |
| Genişlik | 15,2 mm |
|---|---|
| Yükseklik | 53,5 mm |
| NS 35/7,5'Te Derinlik | 62,1 mm |
| NS 35/15'Te Derinlik | 69,6 mm |
| Renk | mavi (RAL 5015) |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Aşırı Gerilim Testi | |
| Test Gerilimi Set Değeri | 9,8 kV |
|---|---|
| Sonuç | Test geçildi |
| Sıcaklık Artış Testi | |
| Gereksinim Sıcaklık Artış Testi | Sıcaklık artışı ≤ 45 K |
| Kısa Süreli Dayanım Akımı 35 Mm² | 4,2 kA |
| Güç Frekansı Dayanım Gerilimi | |
| Test Gerilimi Set Değeri | 2,2 kV |
| Mekanik Veriler | |
| Açık Yan Taraf | Evet |
|---|---|
| Mekanik Kuvvet | |
| Sonuç | Test geçildi |
|---|---|
| Taşıyıcıdaki Ek | |
| DIN Rayı/Befestigungsauflage | NS 35 |
| Test Kuvveti Set Değeri | 10 N |
| İletken Hasarı Ve Gevşemesi İçin Test | |
| Dönme Hızı | 10 dev/dak |
| Devir | 135 |
| Kablo Kesiti/Ağırlık | 10 mm 2 /2 kg | 35 mm 2 /6,8 kg |
| İğne Ucu Alevi Testi | |
| İfşa Süresi | 30 s |
|---|---|
| Sonuç | Test geçildi |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 |
|---|
| Ürün Numarası | 3076662 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Satış Kodu | BEK |
| Ürün Kodu | BEK211 |
| GTIN (Küresel Ticari Ürün Numarası) | 4046356662147 |
| Adet Ağırlığı (Ambalaj Dahil) | 51,38 g |
| Adet Ağırlığı (Ambalaj Hariç) | 49,585 g |
| Gümrük Tarife No | 85369010 |
| Menşe Ülke | DE |
| Eclass-13.0 | 27250101 |
|---|---|
| Eclass-15.0 | 27250101 |
| ETIM 9.0 | EC000897 |
| UNSPSC 21.0 | 39121400 |
| B | |
| 600 V | 115 A / 8 - 2 |
|---|---|
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
