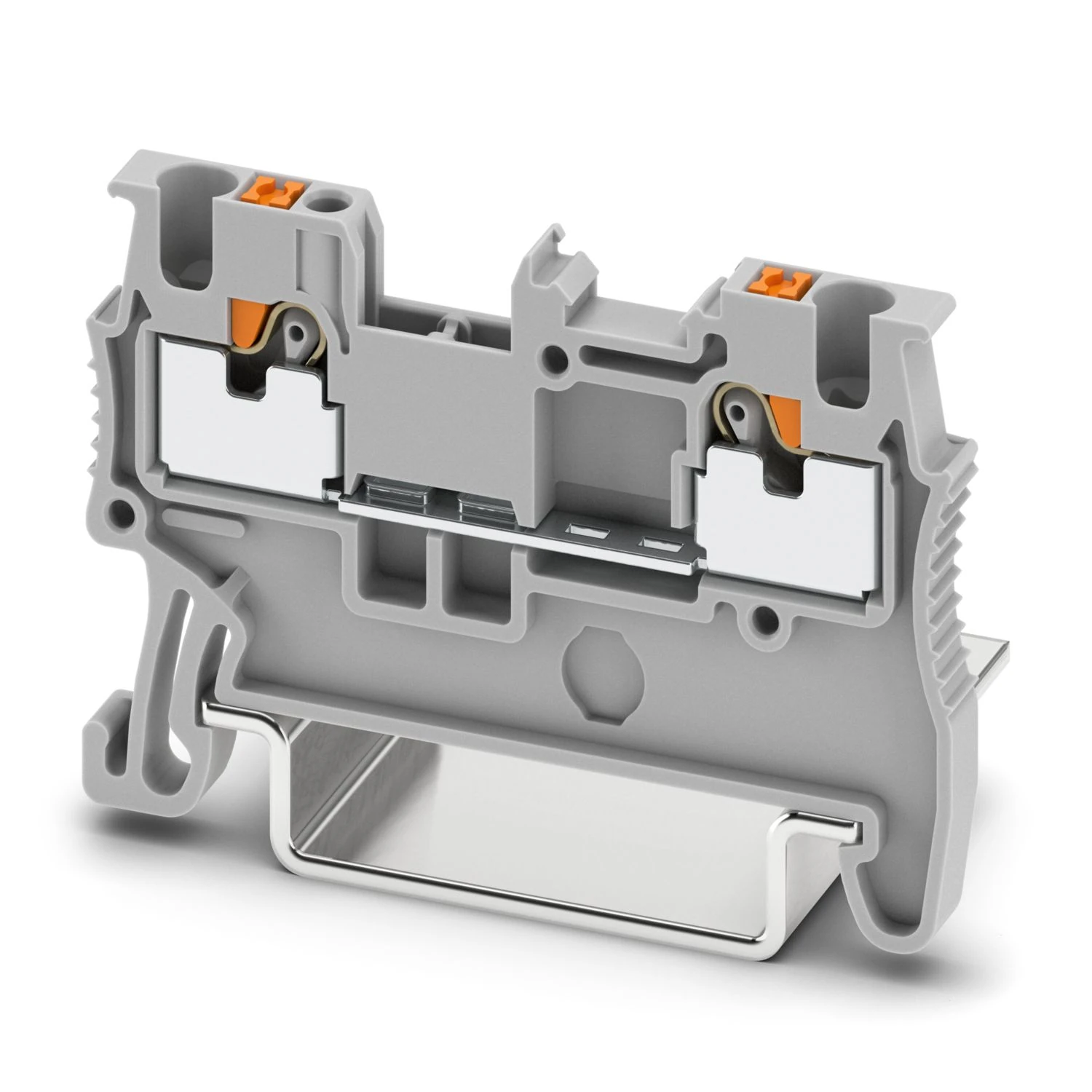

Phoenix Contact 3208100 PT 1,5/S Geçiş Klemensi

Name: Phoenix Contact 3208100 PT 1,5/S Geçiş Klemensi
Brand: PHOENİX CONTACT
SKU: 3208100
Price: 27.07 TRY
Availability: OutOfStock

Ürün Kodu : 3208100

57,59 TL

27,07 TL

Kazancınız

30,52TL

Fiyat Alarmı

Kredi kartı ile ayda 2,75 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,20 TL değerinde 1 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, geçiş klemensi yapısında olup PT ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Geçiş klemensi; Ürün Gamı: PT; Nominal Gerilim: 500 V; Nominal Kesit: 1,5 mm²; Bağlantı Yöntemi: Push-in bağlantı; Nominal Akım: 17,5 A.

Teknik Özellikler

Ürün Özellikleri

Ürün Tipi	Geçiş klemensi
Ürün Gamı	PT
Uygulama Alanı	Demiryolu endüstrisi \| Makine mühendisliği \| Sistem imalatı
Bağlantı Sayısı	2
Satır Sayısı	1
Potansiyeller	1
İzolasyon Karakteristikleri
Aşırı Gerilim Kategorisi	III
Kirlilik Sınıfı	3

Elektriksel Özellikler

Nominal Darbe Gerilimi	6 kV
Nominal Durum İçin Maksimum Güç Kaybı	0,56 W

Bağlantı Verisi

Kat Başına Bağlantı Sayısı	2
Nominal Kesit	1,5 mm²
Bağlantı Yöntemi	Push-in bağlantı
Kablo Soyma Uzunluğu	8 mm ... 10 mm
İç Silindirik Gösterge	A1 / B1
Standarda Uygun Bağlantı	IEC 60947-7-1
İletken Kesiti, Tek Telli	0,14 mm² ... 1,5 mm²
Kesit AWG	26 ... 16 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti	0,14 mm² ... 1,5 mm²
İletken Kesiti, Çok Telli [AWG]	26 ... 16 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti Ultrasonik Sıkıştırılmış	0,34 mm² ... 1,5 mm²
İletken Kesiti, Çok Telli [AWG] Ultrasonik Sıkıştırılmış	22 ... 16 (IEC uyarınca dönüştürülmüş)
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,14 mm² ... 1,5 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,14 mm² ... 1 mm² (AI-S 1-8 TQ yüksük, Sipariş No. 1200293 kullanılması tavsiye edilir)
Nominal Kesit Alanı	1,5 mm²
Nominal Akım	17,5 A
Maksimum Yük Akımı	17,5 A
Nominal Gerilim	500 V
Doğrudan Geçmeli Bağlantı Kesiti
İletken Kesiti, Tek Telli	0,25 mm² ... 1,5 mm²
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,34 mm² ... 1,5 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,34 mm² ... 1 mm²

EX Bilgisi

Nominal Değerler (Atex/Iecex)
Tanımlama	II 2 GD Ex eb IIC Gb
Çalışma Sıcaklık Aralığı (1)	-60 °C ... 85 °C
Çalışma Sıcaklık Aralığı (2)	-40 °C ... 110 °C
Ex-Sertifikalı Aksesuarlar	3208142 D-PT 1,5/S \| 3030721 ATP-ST 4 \| 1204504 SZF 0-0,4X2,5 \| 3022276 CLIPFIX 35-5 \| 3022218 CLIPFIX 35
Köprülerin Listesi	Geçmeli köprü / FBS 2-3,5 / 3213014 \| Geçmeli köprü / FBS 3-3,5 / 3213027 \| Geçmeli köprü / FBS 4-3,5 / 3213030 \| Geçmeli köprü / FBS 5-3,5 / 3213043 \| Geçmeli köprü / FBS 10-3,5 / 3213056 \| Geçmeli köprü / FBS 20-3,5 / 3213069
Köprü Verisi	14,5 A (1,5 mm²)
Ex Sıcaklık Artışı	40 K (15 A / 1,5 mm²)
Köprü İle Köprülemek İçin	352 V
- Bitişik Olmayan Klemenslerin Köprülenmesi	220 V
- PE Terminal Bloğu İle Bitişik Olmayan Klemenslerin Köprülenmesi	220 V
- Boydan Kesilme Köprüleme	166 V
- Kapaklı Boydan Kesilme Köprüleme	275 V
- Ayırma Plakalı Boydan Kesilme Köprüleme	352 V
Nominal İzolasyon Gerilimi	320 V
Çıkış	(sabit)
Ex Seviyesi Genel
Anma Gerilimi	352 V
Nominal Akım	15 A
Kontak Direnci	1,3 mΩ
Ex Bağlantı Bilgileri Genel
Nominal Kesit	1,5 mm²
Nominal Kesit AWG	16
Bağlantı Kapasitesi, Sabit	0,14 mm² ... 1,5 mm²
Bağlantı Kapasitesi AWG	26 ... 16
Bağlantı Kapasitesi,esnek	0,14 mm² ... 1,5 mm²

Ölçüler

Genişlik	3,5 mm
Kapak Genişliği	2,2 mm
Yükseklik	45 mm
Derinlik	30,5 mm
NS 35/7,5'Te Derinlik	32 mm
NS 35/15'Te Derinlik	39,5 mm

Malzeme Teknik Özellikleri

Renk	gri (RAL 7042)
UL 94'E Uygun Yanmazlık Sınıfı	V0
İzolasyon Malzeme Grubu	I
Yalıtım Malzemesi	PA
Soğukta Statik İzolasyon Malzemesi Uygulaması	-60 °C
Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B)	130 °C
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Yüzey Yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman Gazı Zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel Testler

Aşırı Gerilim Testi
Test Gerilimi Set Değeri	7,3 kV
Sonuç	Test geçildi
Sıcaklık Artış Testi
Gereksinim Sıcaklık Artış Testi	Sıcaklık artışı ≤ 45 K
Kısa Süreli Dayanım Akımı 1,5 Mm²	0,18 kA
Güç Frekansı Dayanım Gerilimi
Test Gerilimi Set Değeri	1,89 kV

Mekanik Özellikler

Mekanik Veriler
Açık Yan Taraf	Evet

Mekanik Testler

Mekanik Kuvvet
Sonuç	Test geçildi
Taşıyıcıdaki Ek
Test Kuvveti Set Değeri	1 N
İletken Hasarı Ve Gevşemesi İçin Test
Dönme Hızı	10 (+/- 2) rpm
Devir	135
Kablo Kesiti/Ağırlık	0,14 mm 2 /0,2 kg \| 1.5 mm 2 /0.4 kg

Çevresel Koşullar Ve Gerçek Hayat Koşulları

Yaşlanma
Sıcaklık Çevrimleri	192
Sonuç	Test geçildi
İğne Ucu Alevi Testi
İfşa Süresi	30 s
Osilasyon/Geniş Bant Gürültüsü
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans	f 1 = 5 Hz ila f 2 = 250 Hz
ASD Seviyesi	6,12 (m/s²)²/Hz
Hızlanma	30,6 m/s²
Her Eksen İçin Test Süresi	5 h
Test Talimatları	X-, Y- ve Z-eksenleri
Şoklar
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2018-05
Pals Şekli	Yarı sinüs eğrisi
Hızlanma	300 m/s²
Şok Süresi	18 ms
Her Yön İçin Şok Sayısı	3
Test Talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam Koşulları
Ortam Sıcaklığı (Çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam Sıcaklığı (Stok/Nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam Sıcaklığı (Montaj)	-5 °C ... 70 °C
Ortam Sıcaklığı (Aktivasyon)	-5 °C ... 70 °C
İzin Verilen Nem (Çalışma)	20 % ... 90 %
İzin Verilen Nem (Stok/Nakliye)	30 % ... 70 %

Standartlar Ve Yönetmelikler

Standarda Uygun Bağlantı	IEC 60947-7-1

Montaj

Montaj Tipi	NS 35/7,5 \| NS 35/15

Ticari Veriler

Ürün Numarası	3208100
Ambalaj Birimi	50 pc
Satış Kodu	BE2
Ürün Kodu	BE2211
GTIN (Küresel Ticari Ürün Numarası)	4046356564410
Adet Ağırlığı (Ambalaj Dahil)	3,6 g
Adet Ağırlığı (Ambalaj Hariç)	3,587 g
Gümrük Tarife No	85369010
Menşe Ülke	PL

Sınıflandırma

Eclass-13.0	27250101
Eclass-15.0	27250101
ETIM 10.0	EC000897
UNSPSC 21.0	39121400

Onaylar

B
300 V	15 A / 26 - 14
Keine
500 V	0,14 - 1,5
B
300 V	15 A / 26 - 14
Keine
500 V	17,5 A / 0,14 - 1,5

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet (Muafiyet Yok)
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok
EF3.1 İklim Değişikliği
CO2E Kg	0,012 kg CO2e
