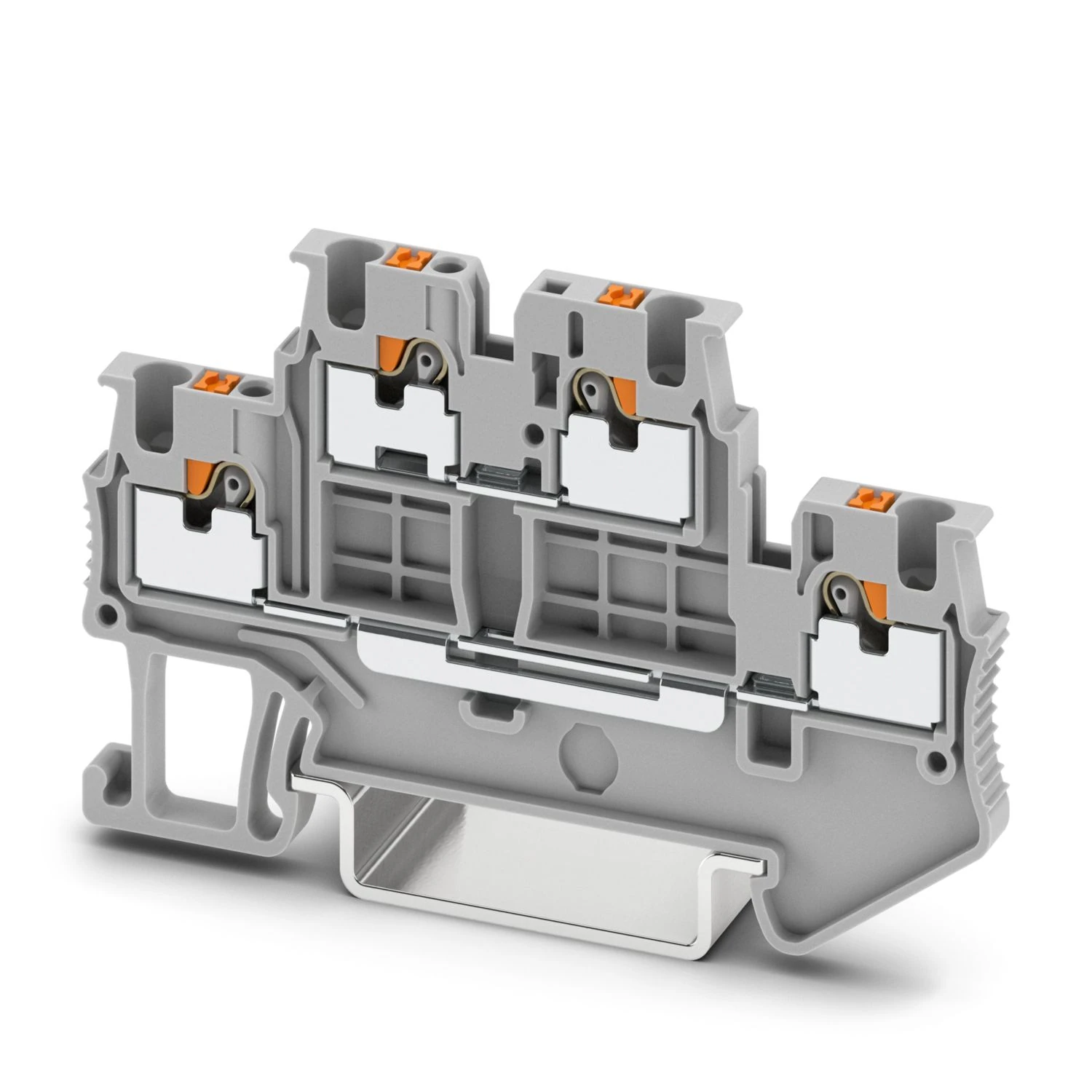

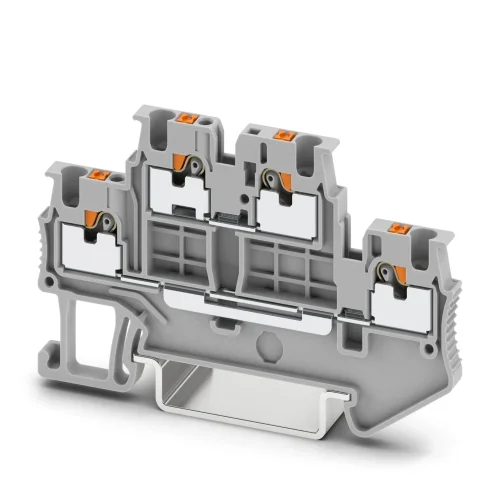

Phoenix Contact 3208511 PTTB 1,5/S Çift Katlı Klemens - 1
%0
Phoenix Contact 3208511 PTTB 1,5/S Çift Katlı Klemens - 1
PHOENİX CONTACT

Phoenix Contact 3208511 PTTB 1,5/S Çift Katlı Klemens

Ürün Kodu : 3208511
PHOENİX CONTACT
149,81 TL
149,81 TL
Fiyat Alarmı
Kredi kartı ile ayda 15,23 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör
Bu ürünü satın aldığınızda 1,20 TL değerinde 6 Parapuan kazanacaksınız.
Beğen
Tahmini Kargoya Teslim: 19.03.2026 tarihine kadar kargoda
Tavsiye Et

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap
Not Ekle
Teknik Bilgiler
Ürün özellikleri
Ürün gamı PT
Uygulama alanı Demiryolu endüstrisi
Makine mühendisliği
Sistem imalatı
Bağlantı sayısı 4
Satır sayısı 2
Potansiyeller 2
Aşırı gerilim kategorisi III
Kirlilik sınıfı 3
Elektriksel özellikler
Nominal darbe gerilimi 6 kV
Nominal durum için maksimum güç kaybı 0,56 W
Bağlantı verisi
Kat başına bağlantı sayısı 2
Nominal kesit 1,5 mm²
Bağlantı yöntemi Push-in bağlantı
Kablo soyma uzunluğu 8 mm ... 10 mm
İç silindirik gösterge A1 / B1
Standarda uygun bağlantı IEC 60947-7-1
İletken kesiti, tek telli 0,14 mm² ... 1,5 mm²
Kesit AWG 26 ... 16 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti 0,14 mm² ... 1,5 mm²
İletken kesiti, çok telli [AWG] 26 ... 16 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 0,14 mm² ... 1,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 0,14 mm² ... 1 mm² (AI-S 1-8 TQ yüksük, Sipariş No. 1200293 kullanılması tavsiye edilir)
Nominal kesit alanı 1,5 mm²
Nominal akım 16 A
Maksimum yük akımı 16 A
Nominal gerilim 500 V
İletken kesiti, tek telli 0,25 mm² ... 1,5 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 0,34 mm² ... 1,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 0,34 mm² ... 1 mm²
Ex bilgisi
Tanımlama  II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı (1) -60 °C ... 85 °C
Çalışma sıcaklık aralığı (2) -40 °C ... 110 °C
Ex-sertifikalı aksesuarlar 3208579 D-PTTB 1,5/S
3030747 ATP-STTB 4
1204504 SZF 0-0,4X2,5
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
Köprülerin listesi Geçmeli köprü / FBS 2-3,5 / 3213014
Geçmeli köprü / FBS 3-3,5 / 3213027
Geçmeli köprü / FBS 4-3,5 / 3213030
Geçmeli köprü / FBS 5-3,5 / 3213043
Geçmeli köprü / FBS 10-3,5 / 3213056
Geçmeli köprü / FBS 20-3,5 / 3213069
Köprü verisi 13,5 A / 1,5 mm²
Ex sıcaklık artışı 40 K (14,5 A / 1,5 mm²)
köprü ile köprülemek için 352 V
- Bitişik olmayan klemenslerin köprülenmesi 220 V
- PE terminal bloğu ile bitişik olmayan klemenslerin köprülenmesi 220 V
- Boydan kesilme köprüleme 166 V
- Kapaklı boydan kesilme köprüleme 275 V
- Ayırma plakalı boydan kesilme köprüleme 352 V
Nominal izolasyon gerilimi 320 V
çıkış (sabit)
Anma gerilimi 352 V
Nominal akım 14,5 A
Maksimum yük akımı 14,5 A
Nominal kesit 1,5 mm²
Nominal kesit AWG 16
Bağlantı kapasitesi, sabit 0,14 mm² ... 1,5 mm²
Bağlantı kapasitesi AWG 26 ... 16
Bağlantı kapasitesi,esnek 0,14 mm² ... 1,5 mm²
Kontak direnci 1,4 mΩ
Kontak direnci 1,3 mΩ
Ölçüler
Genişlik 3,5 mm
Kapak genişliği 2,2 mm
Yükseklik 65,4 mm
Derinlik 41,1 mm
NS 35/7,5'te derinlik 42,6 mm
NS 35/15'te derinlik 50,1 mm
Malzeme teknik özellikleri
Renk gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı V0
İzolasyon malzeme grubu I
Yalıtım malzemesi PA
Soğukta statik izolasyon malzemesi uygulaması -60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) 130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) 28 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162) geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C) geçti
Elektriksel testler
Test gerilimi set değeri 7,3 kV
Sonuç Test geçildi
Gereksinim sıcaklık artış testi Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 1,5 mm² 0,18 kA
Test gerilimi set değeri 1,89 kV
Mekanik özellikler
Açık yan taraf Evet
Mekanik testler
Sonuç Test geçildi
DIN rayı/Befestigungsauflage NS 35
Test kuvveti set değeri 1 N
Dönme hızı 10 dev/dak
Devir 135
