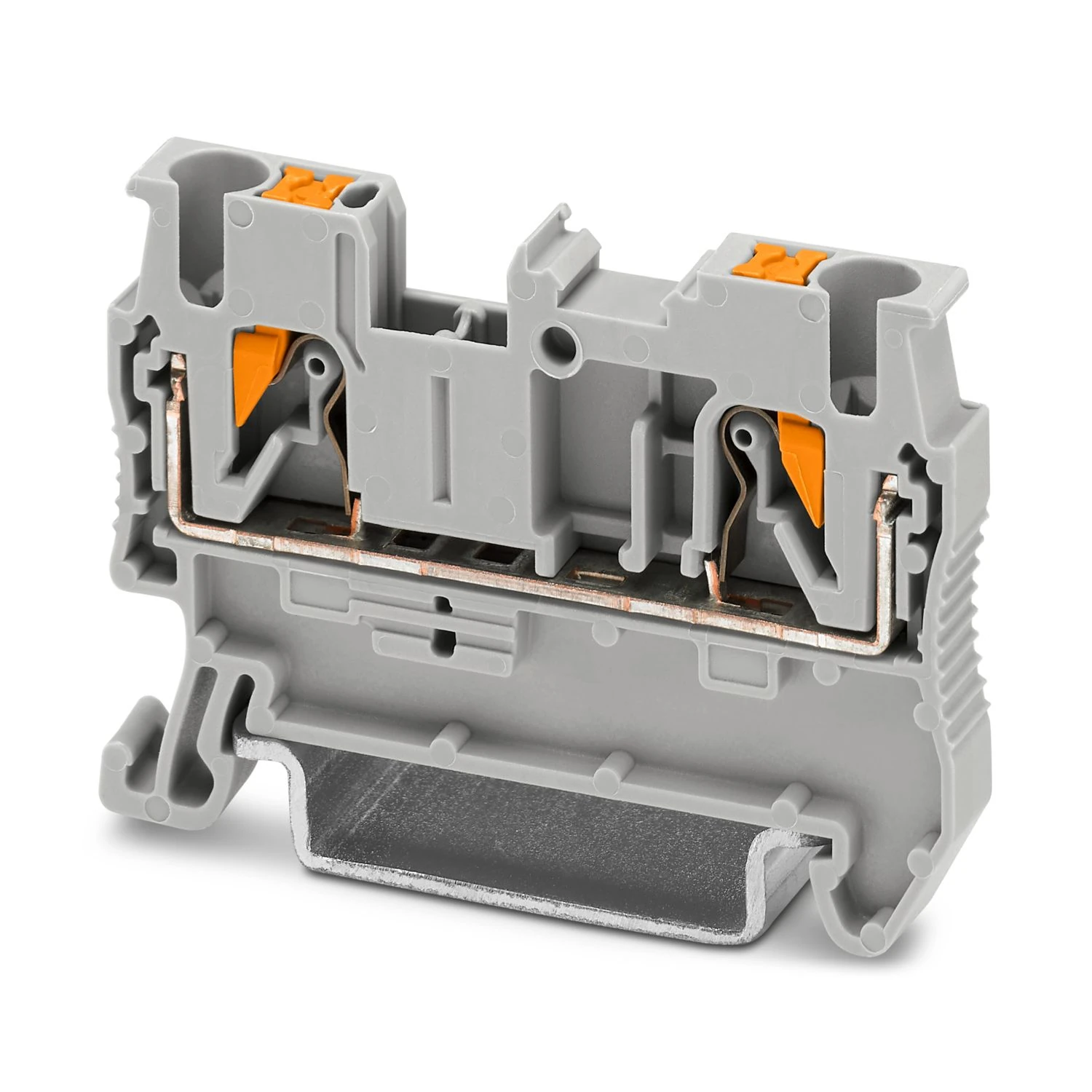

Ürün özellikleri

Ürün gamı	PT
Uygulama alanı	Demiryolu endüstrisi
	Makine mühendisliği
	Sistem imalatı
	Proses endüstrisi
Kutup sayısı	1
Bağlantı sayısı	2
Satır sayısı	1
Potansiyeller	1
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Elektriksel özellikler

Nominal darbe gerilimi	8 kV
Nominal durum için maksimum güç kaybı	0,77 W

Bağlantı verisi

Kat başına bağlantı sayısı	2
Nominal kesit	2,5 mm²
Bağlantı yöntemi	Push-in bağlantı
Kablo soyma uzunluğu	8 mm ... 10 mm
İç silindirik gösterge	A3
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	0,14 mm² ... 4 mm²
Kesit AWG	26 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 4 mm²
İletken kesiti, çok telli [AWG]	26 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti ultrasonik sıkıştırılmış	0,34 mm² ... 4 mm²
İletken kesiti, çok telli [AWG] ultrasonik sıkıştırılmış	22 ... 12 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 2,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm²
Nominal kesit alanı	2,5 mm²
Nominal akım	24 A (2.5 mm² için)
Maksimum yük akımı	30 A (4 mm² iletken kesiti bulunan, tek telli)
Nominal gerilim	800 V
İletken kesiti, tek telli	0,34 mm² ... 4 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,5 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,34 mm² ... 2,5 mm²

Ex bilgisi

Tanımlama	 II 2 G Ex eb IIC Gb
Çalışma sıcaklık aralığı (1)	-60 °C ... 85 °C
Çalışma sıcaklık aralığı (2)	-40 °C ... 110 °C
Ex-sertifikalı aksesuarlar	3030417 D-ST 2,5
	3030721 ATP-ST 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Köprülerin listesi	Geçmeli köprü / FBS 2-5 / 3030161
	Geçmeli köprü / FBS 3-5 / 3030174
	Geçmeli köprü / FBS 4-5 / 3030187
	Geçmeli köprü / FBS 5-5 / 3030190
	Geçmeli köprü / FBS 10-5 / 3030213
	Geçmeli köprü / FBS 20-5 / 3030226
	Geçmeli köprü / FBS 50-5 / 3038930
Köprü verisi	19 A (2,5 mm²)
Ex sıcaklık artışı	40 K (19 A / 2,5 mm²)
köprü ile köprülemek için	550 V
- Bitişik olmayan klemenslerin köprülenmesi	352 V
- Boydan kesilme köprüleme	220 V
- Kapaklı boydan kesilme köprüleme	275 V
- Ayırma plakalı boydan kesilme köprüleme	550 V
Nominal izolasyon gerilimi	500 V
çıkış	(sabit)
Anma gerilimi	550 V
Nominal akım	19 A
Maksimum yük akımı	23 A
Kontak direnci	0,93 mΩ
Nominal kesit	2,5 mm²
Nominal kesit AWG	14
Bağlantı kapasitesi, sabit	0,14 mm² ... 4 mm²
Bağlantı kapasitesi AWG	26 ... 12
Bağlantı kapasitesi,esnek	0,14 mm² ... 2,5 mm²
Bağlantı kapasitesi AWG	26 ... 14

Ölçüler

Genişlik	5,2 mm
Kapak genişliği	2,2 mm
Yükseklik	48,6 mm
Derinlik	35,3 mm
NS 35/7,5'te derinlik	36,8 mm
NS 35/15'te derinlik	44,3 mm

Malzeme teknik özellikleri

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler

Test gerilimi set değeri	9,8 kV
Sonuç	Test geçildi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
	Test geçildi
Kısa süreli dayanım akımı 2,5 mm²	0,3 kA
Test gerilimi set değeri	2 kV

Mekanik özellikler

Açık yan taraf

Evet

Mekanik testler
