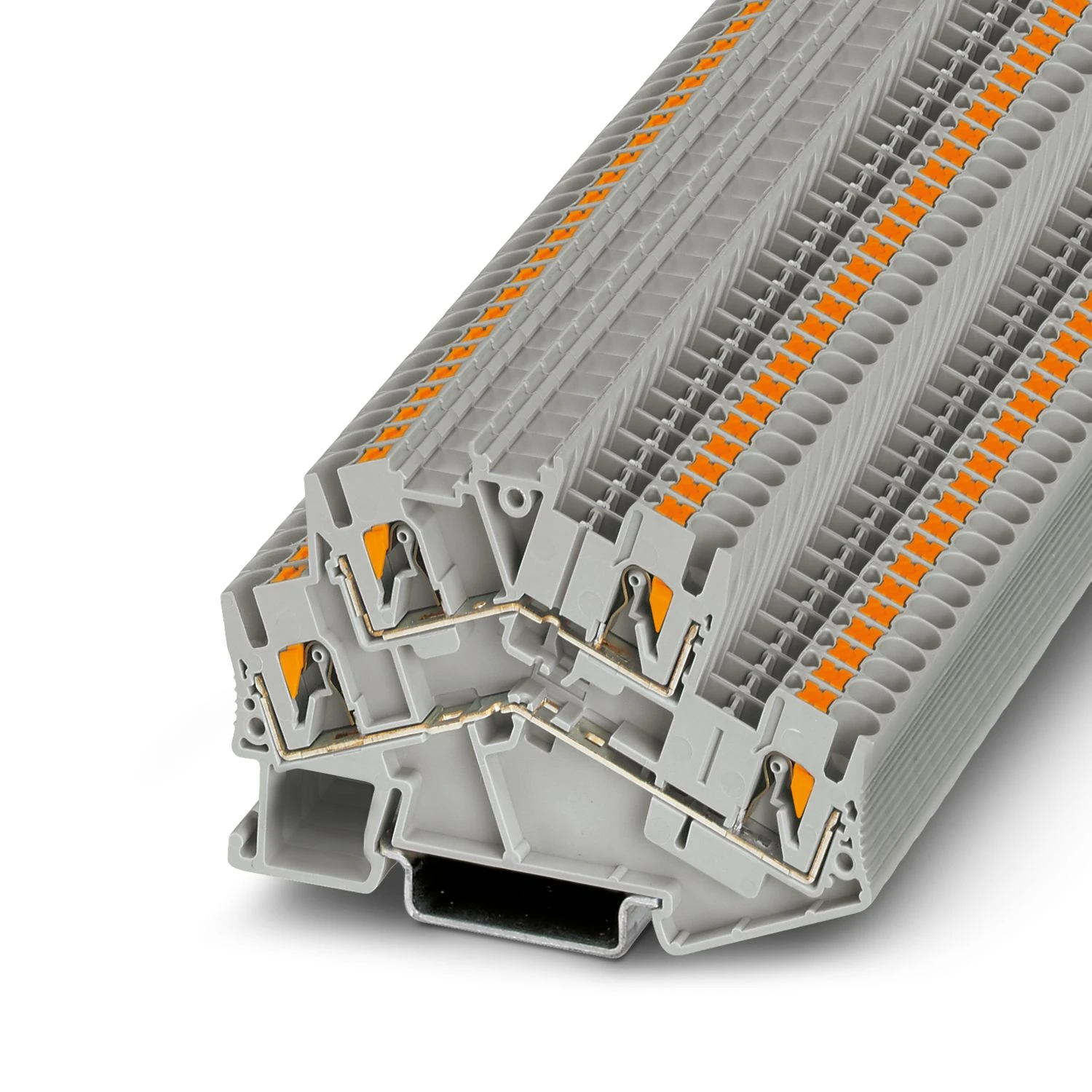

Ürün özellikleri

Ürün gamı	PTS
Bağlantı sayısı	4
Satır sayısı	2
Potansiyeller	2
Aşırı gerilim kategorisi	III

Elektriksel özellikler

Nominal darbe gerilimi	6 kV
Nominal durum için maksimum güç kaybı	0,77 W

Bağlantı verisi

Kat başına bağlantı sayısı	2
Nominal kesit	2,5 mm²
Bağlantı yöntemi	Push-in bağlantı
Kablo soyma uzunluğu	8 mm ... 10 mm
İç silindirik gösterge	A3
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	0,14 mm² ... 4 mm²
Kesit AWG	26 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 4 mm²
İletken kesiti, çok telli [AWG]	26 ... 12 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 2,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm²
Nominal kesit alanı	2,5 mm²
Nominal akım	22 A
Maksimum yük akımı	24 A (4 mm² iletken kesiti bulunan, tek telli)
Nominal gerilim	500 V
İletken kesiti, tek telli	0,34 mm² ... 4 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,34 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,34 mm² ... 2,5 mm²

Ex bilgisi

Tanımlama	 II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı (1)	-60 °C ... 85 °C
Çalışma sıcaklık aralığı (2)	-40 °C ... 110 °C
Ex-sertifikalı aksesuarlar	3038503 D-STTBS 2,5
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Köprülerin listesi	Geçmeli köprü / FBS 2-5 / 3030161
	Geçmeli köprü / FBS 3-5 / 3030174
	Geçmeli köprü / FBS 4-5 / 3030187
	Geçmeli köprü / FBS 5-5 / 3030190
	Geçmeli köprü / FBS 10-5 / 3030213
	Geçmeli köprü / FBS 20-5 / 3030226
Köprü verisi	16,5 A / 2,5 mm²
Ex sıcaklık artışı	40 K (19 A / 2,5 mm²)
köprü ile köprülemek için	440 V
- Bitişik olmayan klemenslerin köprülenmesi	352 V
- PE terminal bloğu ile bitişik olmayan klemenslerin köprülenmesi	325 V
- Boydan kesilme köprüleme	137,5 V
- Kapaklı boydan kesilme köprüleme	352 V
Nominal izolasyon gerilimi	400 V
çıkış	(sabit)
Anma gerilimi	440 V
Nominal akım	19 A
Maksimum yük akımı	21,5 A
Nominal kesit	2,5 mm²
Nominal kesit AWG	14
Bağlantı kapasitesi, sabit	0,14 mm² ... 4 mm²
Bağlantı kapasitesi AWG	26 ... 12
Bağlantı kapasitesi,esnek	0,14 mm² ... 2,5 mm²
Bağlantı kapasitesi AWG	26 ... 14
Kontak direnci	1,3 mΩ

Ölçüler

Genişlik	5,2 mm
Kapak genişliği	2,2 mm
Yükseklik	78 mm
NS 35/7,5'te derinlik	55 mm
NS 35/15'te derinlik	62,5 mm

Malzeme teknik özellikleri

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))	125 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler

Test gerilimi set değeri	7,3 kV
Sonuç	Test geçildi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 2,5 mm²	0,3 kA
Kısa süreli dayanım akımı 4 mm²	0,48 kA
Test gerilimi set değeri	1,89 kV

Mekanik özellikler

Açık yan taraf

Evet

Mekanik testler

Sonuç	Test geçildi
DIN rayı/Befestigungsauflage	NS 35
Test kuvveti set değeri	1 N
Dönme hızı	10 dev/dak
Devir	135
Kablo kesiti/ağırlık	0,14 mm 2 /0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg

Çevresel koşullar ve gerçek hayat koşulları

Sıca
