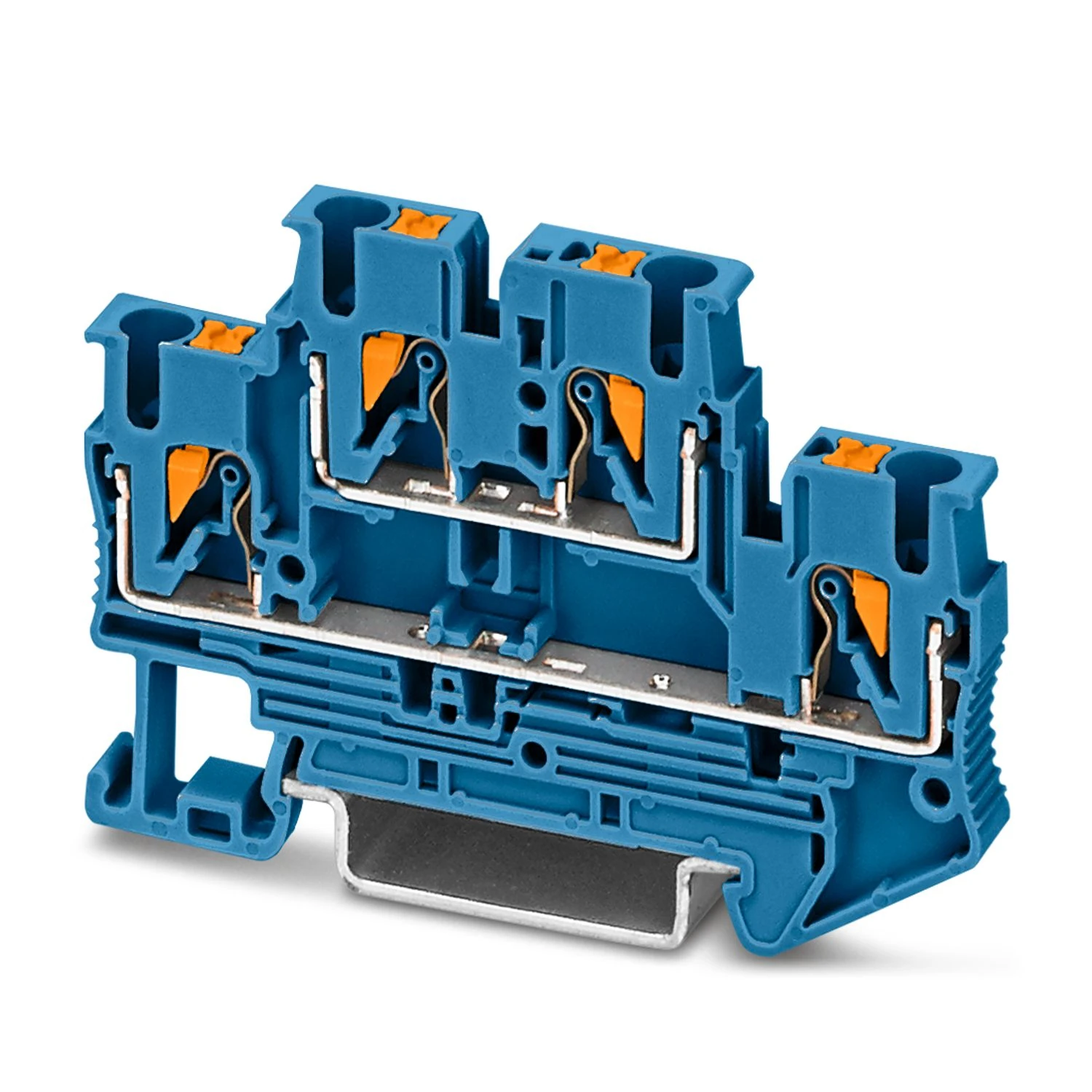

Phoenix Contact 3210570 PTTB 2,5 BU Çift Katlı Klemens

Name: Phoenix Contact 3210570 PTTB 2,5 BU Çift Katlı Klemens
Brand: PHOENİX CONTACT
SKU: 3210570
Price: 77.63 TRY
Availability: OutOfStock

Ürün Kodu : 3210570

165,18 TL

77,63 TL

Kazancınız

87,54TL

Fiyat Alarmı

Kredi kartı ile ayda 7,89 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,60 TL değerinde 3 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, çok katlı klemens yapısında olup PT ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Çok katlı klemens; Ürün Gamı: PT; Nominal Gerilim: 500 V; Nominal Kesit: 2,5 mm²; Bağlantı Yöntemi: Push-in bağlantı; Nominal Akım: 22 A (2.5 mm² kablo kesitli).

Teknik Özellikler

Ürün Özellikleri

Ürün Tipi	Çok katlı klemens
Ürün Gamı	PT
Uygulama Alanı	Demiryolu endüstrisi \| Makine mühendisliği \| Sistem imalatı \| Proses endüstrisi
Bağlantı Sayısı	4
Satır Sayısı	2
Potansiyeller	2
İzolasyon Karakteristikleri
Aşırı Gerilim Kategorisi	III
Kirlilik Sınıfı	3

Elektriksel Özellikler

Nominal Darbe Gerilimi	6 kV
Nominal Durum İçin Maksimum Güç Kaybı	0,77 W

Bağlantı Verisi

Kat Başına Bağlantı Sayısı	2
Nominal Kesit	2,5 mm²
Nominal Kesit AWG	12
1. Ve 2. Kat
Bağlantı Yöntemi	Push-in bağlantı
Kablo Soyma Uzunluğu	8 mm ... 10 mm
İç Silindirik Gösterge	A4
Standarda Uygun Bağlantı	IEC 60947-7-1
İletken Kesiti, Tek Telli	0,14 mm² ... 4 mm²
Kesit AWG	26 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti	0,14 mm² ... 4 mm²
İletken Kesiti, Çok Telli [AWG]	26 ... 12 (IEC uyarınca dönüştürülmüş)
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,14 mm² ... 2,5 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,14 mm² ... 2,5 mm²
Çok Telli Kablo Kesiti (Aynı Kesite Sahip 2 Kablo, TWIN Yüksüklü Ve Plastik Kılıflı)	0,5 mm²
Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan	0,5 mm²
Nominal Kesit Alanı	2,5 mm²
Nominal Akım	22 A (2.5 mm² kablo kesitli)
Maksimum Yük Akımı	26 A (4 mm² iletken kesiti bulunan, tek telli)
Nominal Gerilim	500 V
1. Ve 2. Kat Doğrudan Geçmeli Bağlantı Kesiti
İletken Kesiti, Tek Telli	0,34 mm² ... 4 mm²
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,34 mm² ... 2,5 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,34 mm² ... 2,5 mm²

EX Bilgisi

Nominal Değerler (Atex/Iecex)
Tanımlama	II 2 G Ex eb IIC Gb
Çalışma Sıcaklık Aralığı (1)	-60 °C ... 85 °C
Çalışma Sıcaklık Aralığı (2)	-40 °C ... 110 °C
Ex-Sertifikalı Aksesuarlar	3211634 D-PTTB 2,5 \| 3030747 ATP-STTB 4 \| 1204517 SZF 1-0,6X3,5 \| 3022276 CLIPFIX 35-5 \| 3022218 CLIPFIX 35
Köprülerin Listesi	Geçmeli köprü / FBS 2-5 / 3030161 \| Geçmeli köprü / FBS 3-5 / 3030174 \| Geçmeli köprü / FBS 4-5 / 3030187 \| Geçmeli köprü / FBS 5-5 / 3030190 \| Geçmeli köprü / FBS 10-5 / 3030213 \| Geçmeli köprü / FBS 20-5 / 3030226 \| Geçmeli köprü / FBS 50-5 / 3038930
Köprü Verisi	16 A / 2,5 mm²
Ex Sıcaklık Artışı	40 K (18 A / 2,5 mm²)
Köprü İle Köprülemek İçin	440 V
- Bitişik Olmayan Klemenslerin Köprülenmesi	352 V
- Boydan Kesilme Köprüleme	166 V
- Kapaklı Boydan Kesilme Köprüleme	352 V
- Ayırma Plakalı Boydan Kesilme Köprüleme	440 V
Nominal İzolasyon Gerilimi	400 V
Çıkış	(sabit)
Ex Seviyesi Genel
Anma Gerilimi	440 V
Nominal Akım	18 A
Maksimum Yük Akımı	22 A
Ex Bağlantı Bilgileri Genel
Nominal Kesit	2,5 mm²
Nominal Kesit AWG	14
Bağlantı Kapasitesi, Sabit	0,14 mm² ... 4 mm²
Bağlantı Kapasitesi AWG	26 ... 12
Bağlantı Kapasitesi,esnek	0,14 mm² ... 2,5 mm²
Bağlantı Kapasitesi AWG	26 ... 14
Ex Seviyesi Seviye 1
Kontak Direnci	1,2 mΩ
Ex Seviyesi Seviye 2
Kontak Direnci	0,92 mΩ

Ölçüler

Genişlik	5,2 mm
Kapak Genişliği	2,2 mm
Yükseklik	68 mm
Derinlik	45,8 mm
NS 35/7,5'Te Derinlik	47,5 mm
NS 35/15'Te Derinlik	55 mm

Malzeme Teknik Özellikleri

Renk	mavi (RAL 5015)
UL 94'E Uygun Yanmazlık Sınıfı	V0
İzolasyon Malzeme Grubu	I
Yalıtım Malzemesi	PA
Soğukta Statik İzolasyon Malzemesi Uygulaması	-60 °C
Yalıtım Malzemesi Sıcaklık İndeksi (DIN EN 60216-1 (VDE 0304-21))	130 °C
Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B)	130 °C
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik Isı Yayınımı NFPA 130 (ASTM E 1354)	28 MJ/kg
Yüzey Yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman Gazı Zehirliliği NFPA 130 (SMP 800C)	geçti

Mekanik Özellikler

Mekanik Veriler
Açık Yan Taraf	Evet

Çevresel Koşullar Ve Gerçek Hayat Koşulları

Ortam Koşulları
Ortam Sıcaklığı (Çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam Sıcaklığı (Stok/Nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam Sıcaklığı (Montaj)	-5 °C ... 70 °C
Ortam Sıcaklığı (Aktivasyon)	-5 °C ... 70 °C
İzin Verilen Nem (Çalışma)	20 % ... 90 %
İzin Verilen Nem (Stok/Nakliye)	30 % ... 70 %

Standartlar Ve Yönetmelikler

Standarda Uygun Bağlantı	IEC 60947-7-1

Montaj

Montaj Tipi	NS 35/7,5 \| NS 35/15

Ticari Veriler

Ürün Numarası	3210570
Ambalaj Birimi	50 pc
Satış Kodu	BE2
Ürün Kodu	BE2214
GTIN (Küresel Ticari Ürün Numarası)	4046356418997
Adet Ağırlığı (Ambalaj Dahil)	10,706 g
Adet Ağırlığı (Ambalaj Hariç)	10,2 g
Gümrük Tarife No	85369010
Menşe Ülke	PL

Sınıflandırma

Eclass-13.0	27250102
Eclass-15.0	27250102
ETIM 10.0	EC000897
UNSPSC 21.0	39121400

Onaylar

B
300 V	20 A / 26 - 12
Keine
500 V	22 A / 0,2 - 2,5
B
300 V	20 A / 26 - 12
Keine
500 V	22 A / 0,2 - 2,5
Keine
Yalnız Tek Telli Kablolar	440 V / 18 A / 0,14 - 2,5 \| 440 V / 22 A / 0,14 - 4
Keine
Yalnız Tek Telli Kablolar	440 V / 18 A / 0,14 - 2,5 \| 440 V / 22 A / 0,14 - 4

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet (Muafiyet Yok)
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok
EF3.1 İklim Değişikliği
CO2E Kg	6,207 kg CO2e
