Tükendi

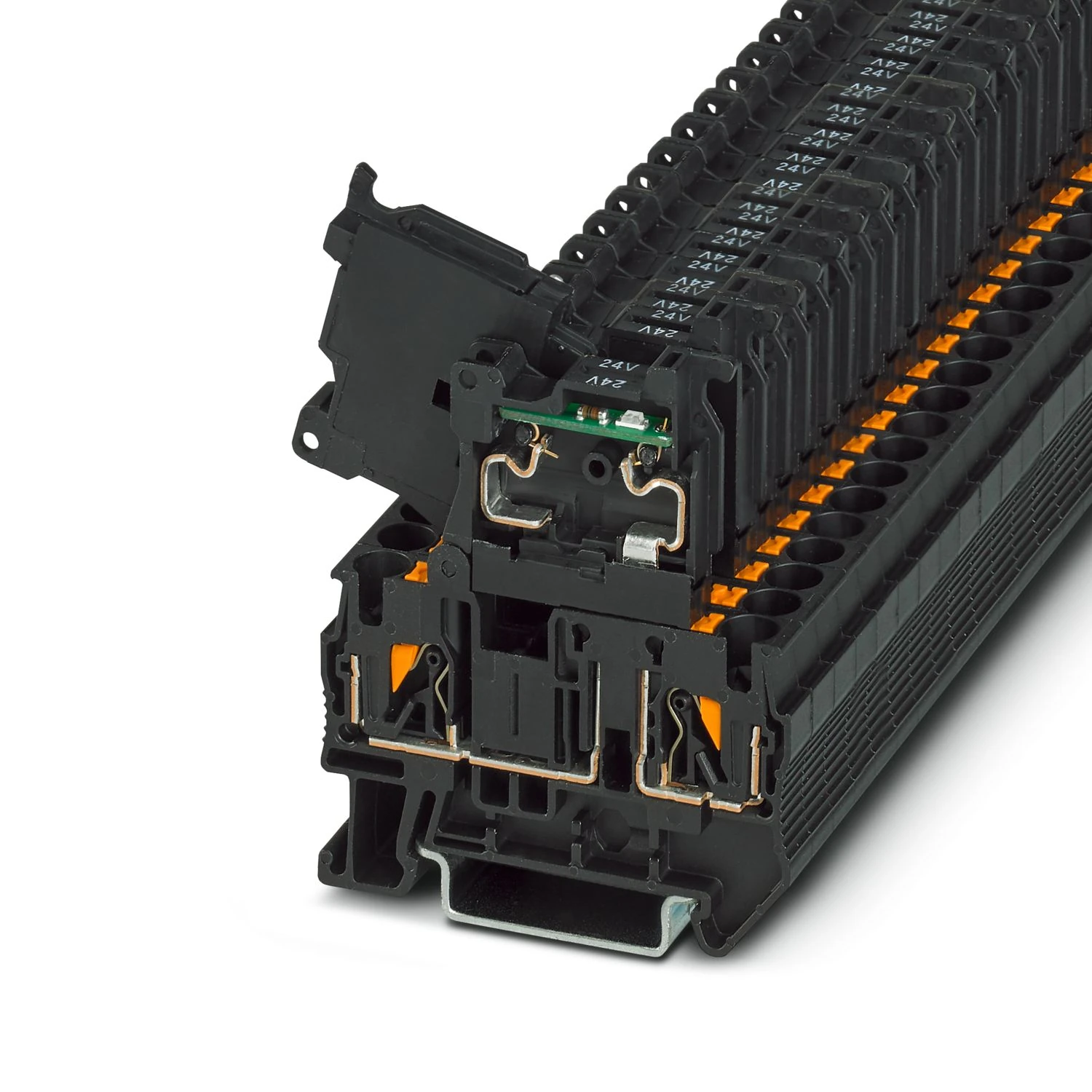

Gelince Haber VerBu ürün, sigortalı klemens yapısında tasarlanmıştır Öne çıkan teknik bilgiler: Ürün Tipi: Sigortalı klemens; Kutup Sayısı: 1; Nominal Gerilim: 24 V; Nominal Kesit: 4 mm²; Bağlantı Yöntemi: Push-in bağlantı; Nominal Akım: 6,3 A Ek bilgi: Sipariş Bilgisi:: Sigorta standart olarak sağlanmaz.
| Sipariş Bilgisi: | Sigorta standart olarak sağlanmaz |
|---|---|
| Genel | Akım kullanılan sigorta, gerilim LED tarafından belirlenir. Sigorta arızalı ise, alt devre ayrılmaz. |
| Genel | |
| Açıklama | Akım kullanılan sigorta, gerilim sigorta veya seçili ışıklı gösterge ile belirlenir. |
| Ürün Tipi | Sigortalı klemens |
|---|---|
| Uygulama Alanı | Demiryolu endüstrisi | Makine mühendisliği | Sistem imalatı |
| Kutup Sayısı | 1 |
| Bağlantı Sayısı | 2 |
| Satır Sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Sigorta Tipi | Cam / seramik / ... |
|---|---|
| Nominal Darbe Gerilimi | 4 kV |
| Nominal Durum İçin Maksimum Güç Kaybı | 1,02 W |
| Sigorta | G / 5 x 20 |
| LED Gerilim Aralığı | 12 V AC/DC ... 30 V AC/DC |
| LED Akım Aralığı | 0,31 mA ... 0,95 mA |
| Maksimum Güç Kaybı | maks. 1,6 W (Aşırı yükte sigortalı klemensin tekli düzenlemesi) | maks. 1,6 W (Aşırı yükte birçok sigortalı klemensin enterkonekte düzenlemesi) | maks. 4 W (Kısa devrede sigortalı klemensin tekli düzenlemesi) | maks. 2,5 W (Kısa devrede birçok sigortalı klemensin enterkonekte düzenlemesi) |
| LED Gerilim Aralığı | 12 V AC/DC ... 30 V AC/DC |
|---|
| Kat Başına Bağlantı Sayısı | 2 |
|---|---|
| Nominal Kesit | 4 mm² |
| Bağlantı Yöntemi | Push-in bağlantı |
| Kablo Soyma Uzunluğu | 10 mm ... 12 mm |
| İç Silindirik Gösterge | A4 |
| Standarda Uygun Bağlantı | IEC 60947-7-3 |
| İletken Kesiti, Tek Telli | 0,2 mm² ... 6 mm² |
| Kesit AWG | 24 ... 10 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti | 0,2 mm² ... 4 mm² |
| İletken Kesiti, Çok Telli [AWG] | 24 ... 12 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti Ultrasonik Sıkıştırılmış | 0,34 mm² ... 6 mm² |
| İletken Kesiti, Çok Telli [AWG] Ultrasonik Sıkıştırılmış | 22 ... 10 (IEC uyarınca dönüştürülmüş) |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 0,25 mm² ... 4 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 0,25 mm² ... 4 mm² |
| Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan | 0,5 mm² ... 1 mm² |
| Nominal Kesit Alanı | 4 mm² |
| Nominal Akım | 6,3 A |
| Maksimum Yük Akımı | 6,3 A (6 mm² iletken kesiti bulunan, tek telli) |
| Nominal Gerilim | 24 V |
| Doğrudan Geçmeli Bağlantı Kesiti | |
| İletken Kesiti, Tek Telli | 0,5 mm² ... 6 mm² |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 0,75 mm² ... 4 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 0,5 mm² ... 4 mm² |
| Genişlik | 6,2 mm |
|---|---|
| Kapak Genişliği | 2,2 mm |
| Yükseklik | 56 mm |
| Derinlik | 57,3 mm |
| NS 35/7,5'Te Derinlik | 64,8 mm |
| NS 35/15'Te Derinlik | 72,3 mm |
| Renk | siyah (RAL 9005) |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Aşırı Gerilim Testi | |
| Test Gerilimi Set Değeri | 7,3 kV |
|---|---|
| Sonuç | Test geçildi |
| Sıcaklık Artış Testi | |
| Gereksinim Sıcaklık Artış Testi | Sıcaklık artışı ≤ 45 K |
| Güç Frekansı Dayanım Gerilimi | |
| Test Gerilimi Set Değeri | 1,89 kV |
| Mekanik Veriler | |
| Açık Yan Taraf | Evet |
|---|---|
| Mekanik Kuvvet | |
| Sonuç | Test geçildi |
|---|---|
| İletken Hasarı Ve Gevşemesi İçin Test | |
| Dönme Hızı | 10 (+/- 2) rpm |
| Devir | 135 |
| Kablo Kesiti/Ağırlık | 0.2 mm 2 /0.2 kg | 4 mm²/0,9 kg | 6 mm 2 /1.4 kg |
| Yaşlanma | |
| Sıcaklık Çevrimleri | 192 |
|---|---|
| Sonuç | Test geçildi |
| İğne Ucu Alevi Testi | |
| İfşa Süresi | 30 s |
| Osilasyon/Geniş Bant Gürültüsü | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spektrum | Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde |
| Frekans | f 1 = 5 Hz ila f 2 = 250 Hz |
| ASD Seviyesi | 6,12 (m/s²)²/Hz |
| Hızlanma | 3,12g |
| Her Eksen İçin Test Süresi | 5 h |
| Test Talimatları | X-, Y- ve Z-eksenleri |
| Şoklar | |
| Pals Şekli | Yarı sinüs eğrisi |
| Hızlanma | 30g |
| Şok Süresi | 18 ms |
| Her Yön İçin Şok Sayısı | 3 |
| Test Talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-3 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 |
|---|
| Ürün Numarası | 3211903 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Satış Kodu | BE2 |
| Ürün Kodu | BE2234 |
| GTIN (Küresel Ticari Ürün Numarası) | 4046356482530 |
| Adet Ağırlığı (Ambalaj Dahil) | 13,123 g |
| Adet Ağırlığı (Ambalaj Hariç) | 12,329 g |
| Gümrük Tarife No | 85369095 |
| Menşe Ülke | PL |
| Eclass-13.0 | 27250113 |
|---|---|
| Eclass-15.0 | 27250113 |
| ETIM 10.0 | EC000899 |
| UNSPSC 21.0 | 39121400 |
| B | |
| 300 V | 6,3 A / 24 - 10 |
|---|---|
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 0,306 kg CO2e |
