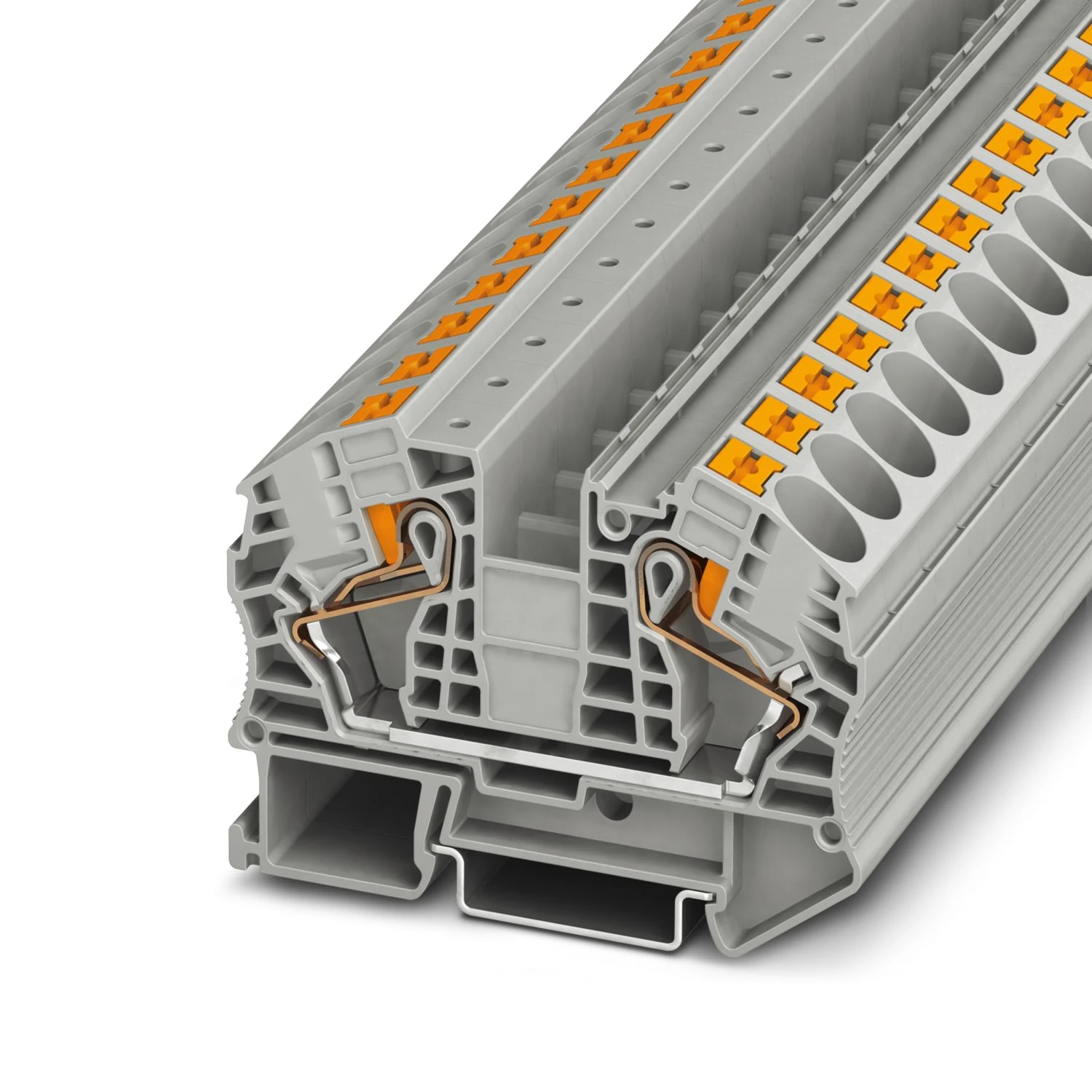

Phoenix Contact 3212138 PT 16 N Geçiş Klemensi - 1
%0
Phoenix Contact 3212138 PT 16 N Geçiş Klemensi - 1
PHOENİX CONTACT

Phoenix Contact 3212138 PT 16 N Geçiş Klemensi

Ürün Kodu : 3212138
PHOENİX CONTACT
274,15 TL
274,15 TL
Fiyat Alarmı
Kredi kartı ile ayda 27,87 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör
Bu ürünü satın aldığınızda 2,20 TL değerinde 11 Parapuan kazanacaksınız.
Beğen
Tahmini Kargoya Teslim: 19.03.2026 tarihine kadar kargoda
Tavsiye Et

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap
Not Ekle
Teknik Bilgiler
Ürün özellikleri
Ürün gamı PT
Uygulama alanı Demiryolu endüstrisi
Makine mühendisliği
Sistem imalatı
Bağlantı sayısı 2
Satır sayısı 1
Potansiyeller 1
Aşırı gerilim kategorisi III
Kirlilik sınıfı 3
Elektriksel özellikler
Nominal darbe gerilimi 8 kV
Nominal durum için maksimum güç kaybı 2,43 W
Bağlantı verisi
Kat başına bağlantı sayısı 2
Nominal kesit 16 mm²
Bağlantı yöntemi Push-in bağlantı
Kablo soyma uzunluğu 18 mm ... 20 mm
İç silindirik gösterge A7
Standarda uygun bağlantı IEC 60947-7-1
İletken kesiti, tek telli 0,5 mm² ... 25 mm²
Kesit AWG 20 ... 4 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti 0,5 mm² ... 25 mm²
İletken kesiti, çok telli [AWG] 20 ... 4 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 0,5 mm² ... 16 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 0,5 mm² ... 16 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan 1,5 mm² ... 4 mm²
Nominal kesit alanı 16 mm²
Nominal akım 76 A
Maksimum yük akımı 85 A (25 mm² iletken kesiti bulunan, tek telli)
Nominal gerilim 1000 V
İletken kesiti, tek telli 2,5 mm² ... 25 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 2,5 mm² ... 16 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 2,5 mm² ... 16 mm²
Ex bilgisi
Tanımlama  II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı (1) -60 °C ... 85 °C
Çalışma sıcaklık aralığı (2) -40 °C ... 110 °C
Ex-sertifikalı aksesuarlar 3212060 D-PT 16 N
1206612 SZF 3-1,0X5,5
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
Köprülerin listesi Geçmeli köprü / FBS 2-12 / 3005950
Köprü verisi 60,5 A (16 mm²)
Ex sıcaklık artışı 40 K (65,5 A / 16 mm²)
köprü ile köprülemek için 550 V
Nominal izolasyon gerilimi 500 V
çıkış (sabit)
Anma gerilimi 550 V
Nominal akım 65,5 A
Maksimum yük akımı 78 A
Kontak direnci 0,31 mΩ
Nominal kesit 16 mm²
Nominal kesit AWG 6
Bağlantı kapasitesi, sabit 0,5 mm² ... 25 mm²
Bağlantı kapasitesi AWG 20 ... 4
Bağlantı kapasitesi,esnek 0,5 mm² ... 16 mm²
Bağlantı kapasitesi AWG 20 ... 6
Ölçüler
Genişlik 12,2 mm
Kapak genişliği 2,2 mm
Yükseklik 75,4 mm
NS 35/7,5'te derinlik 52,6 mm
NS 35/15'te derinlik 60,1 mm
Malzeme teknik özellikleri
Renk gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı V0
İzolasyon malzeme grubu I
Yalıtım malzemesi PA
Soğukta statik izolasyon malzemesi uygulaması -60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) 130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162) geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C) geçti
Elektriksel testler
Test gerilimi set değeri 9,8 kV
Sonuç Test geçildi
Gereksinim sıcaklık artış testi Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 16 mm² 1,92 kA
Kısa süreli dayanım akımı 25 mm² 3 kA
Test gerilimi set değeri 2,2 kV
Mekanik özellikler
Açık yan taraf Evet
Mekanik testler
Sonuç Test geçildi
DIN rayı/Befestigungsauflage NS 35
Test kuvveti set değeri 5 N
Kablo kesiti/ağırlık 0.5 mm 2 /0.3 kg
16 mm 2 /2,9 kg
25 mm 2 /4,5 kg
Çevresel koşullar ve gerçek hayat koşulları
Takma/sökme çevrimi 100
Sıcaklık çevrimleri 192
Sonuç Test geçildi
İfşa süresi 30 s
Spesifikasyon DIN EN 50155 (VDE 0115-200):2008-03
Spektrum Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans f 1 = 5 Hz ila f 2 = 250 Hz
ASD seviyesi 6,12 (m/s²)²/Hz
Hızlanma 3,12g
Her eksen için test süresi 5 h
