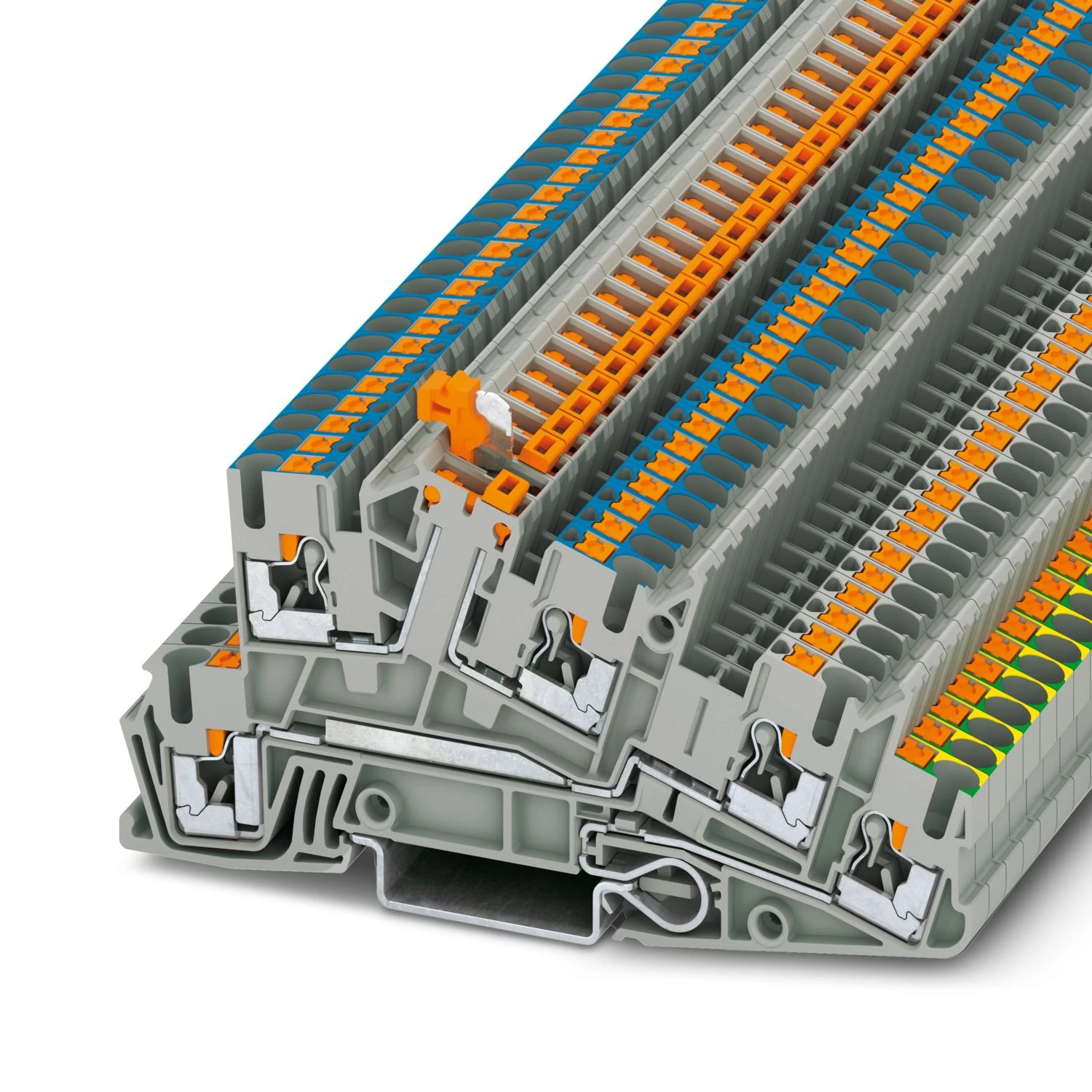

Phoenix Contact 3213955 PTI 2,5-PE/L/NTB Montaj Topraklama Klemensi - 1

Phoenix Contact 3213955 PTI 2,5-PE/L/NTB Montaj Topraklama Klemensi

Name: Phoenix Contact 3213955 PTI 2,5-PE/L/NTB Montaj Topraklama Klemensi
Brand: PHOENİX CONTACT
SKU: 3213955
Price: 464.59 TRY
Availability: OutOfStock

Ürün Kodu : 3213955

464,59 TL

Fiyat Alarmı

Kredi kartı ile ayda 47,23 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 3,80 TL değerinde 19 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Teknik Bilgiler

Ürün özellikleri

Bağlantı sayısı	5
Satır sayısı	3
Potansiyeller	2
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Elektriksel özellikler

Nominal darbe gerilimi	4 kV
	6 kV
Nominal durum için maksimum güç kaybı	1,02 W

Bağlantı verisi

Topraklama ayağı	Evet
Kat başına bağlantı sayısı	2
Nominal kesit	2,5 mm²
Bağlantı yöntemi	Push-in bağlantı
Not	Lütfen DIN raylarının akım taşıma kapasitesine dikkat edin.
Kablo soyma uzunluğu	8 mm ... 10 mm
İç silindirik gösterge	A3
İletken kesiti, tek telli	0,14 mm² ... 4 mm²
Kesit AWG	26 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 4 mm²
İletken kesiti, çok telli [AWG]	26 ... 12 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 2,5 mm²
Nominal kesit alanı	2,5 mm²
Nominal akım	24 A (4 mm² iletken kesit alanı)
Maksimum yük akımı	30 A (4 mm² iletken kesitli ve 3-kut. klemens)
Nominal gerilim	400 V (faz iletkeni/faz iletkeni)
	250 V (faz iletkeni/PE)
	250 V (faz iletkeni/N)
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm²
Nominal kesit alanı	1,5 mm²
Nominal akım	16 A
Maksimum yük akımı	16 A (2.5 mm² kablo kesitli)
Nominal gerilim	250 V
İletken kesiti, tek telli	0,34 mm² ... 4 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,34 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,34 mm² ... 2,5 mm²

Ölçüler

Genişlik	5,2 mm
Kapak genişliği	2,2 mm
Yükseklik	101 mm
NS 35/7,5'te derinlik	50,5 mm
NS 35/15'te derinlik	58 mm

Malzeme teknik özellikleri

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))	125 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler

Test gerilimi set değeri	7,3 kV
Sonuç	Test geçildi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 4 mm²	0,48 kA
Kısa süreli dayanım akımı 1,5 mm²	0,18 kA
Test gerilimi set değeri	1,89 kV

Mekanik özellikler

Açık yan taraf

Evet

Mekanik testler

Sonuç	Test geçildi
DIN rayı/Befestigungsauflage	NS 35
Test kuvveti set değeri	1 N
Dönme hızı	10 dev/dak
Devir	135
Kablo kesiti/ağırlık	0,14 mm 2 /0,2 kg
	4 mm²/0,9 kg

Çevresel koşullar ve gerçek hayat koşulları

Sıcaklık çevrimleri	192
Sonuç	Test geçildi
İfşa süresi	30 s
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Uzun ömürlü test kategorisi 1, sınıf B, gövdeye monte
Frekans	f 1 = 5 Hz - f 2 = 150 Hz arası
ASD seviyesi	0,02g²/Hz
Hızlanma	0,8g
Her eksen için test süresi	5 h
Test talimatları	X-, Y- ve Z-eksenleri
Pals şekli	Yarı sinüs eğrisi
Hızlanma	5g
Şok süresi	30 ms
Her yön için şok sayısı	3
Test talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam sıcaklığı (çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)	-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)	-5 °C ... 70 °C
İzin verilen nem (çalışma)	20 % ... 90 %
İzin verilen nem (stok/nakliye)	30 % ... 70 %

Montaj

Montaj tipi	NS 35/7,5
	NS 35/15
