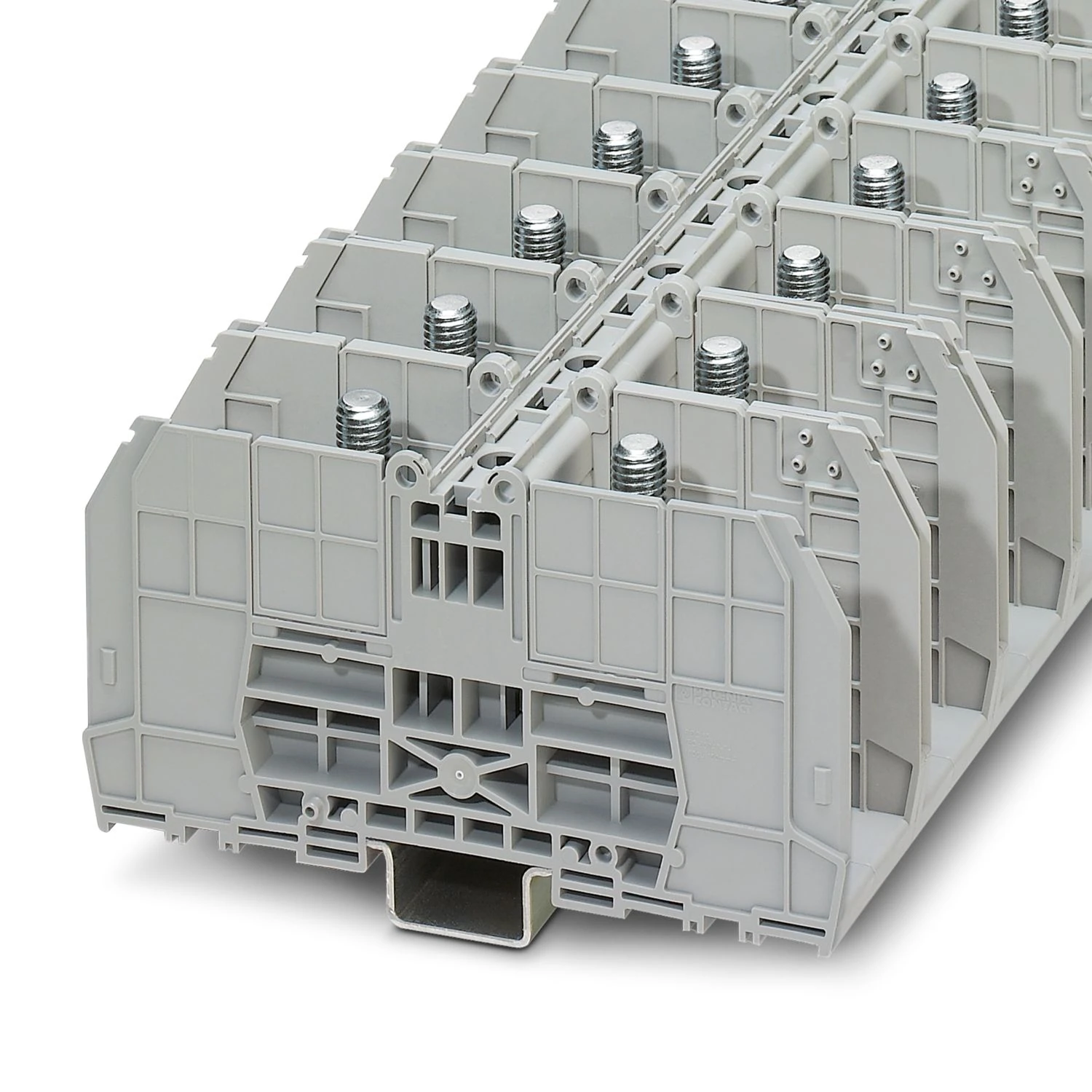

Gelince Haber VerBu ürün, cıvata bağlantılı klemens yapısında olup RBO ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Cıvata bağlantılı klemens; Ürün Gamı: RBO; Kutup Sayısı: 1; Pin Aralığı: 41 mm; Nominal Gerilim: 1000 V; Nominal Kesit: 150 mm².
| Ürün Tipi | Cıvata bağlantılı klemens |
|---|---|
| Ürün Gamı | RBO |
| Uygulama Alanı | Demiryolu endüstrisi | Makine mühendisliği | Sistem imalatı |
| Kutup Sayısı | 1 |
| Pin Aralığı | 41 mm |
| Bağlantı Sayısı | 2 |
| Satır Sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Nominal Darbe Gerilimi | 8 kV |
|---|---|
| Nominal Durum İçin Maksimum Güç Kaybı | 9,55 W |
| Kat Başına Bağlantı Sayısı | 2 |
|---|---|
| Nominal Kesit | 150 mm² |
| Bağlantı Yöntemi | Cıvata bağlantısı |
| Vida Yivi | M10 |
| Kablo Soyma Uzunluğu | Kablo soyma uzunluğu, kablo pabucu üreticisi tarafından sağlanan teknik belirtime göre belirlenir. |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
| Nominal Kesit Alanı | 150 mm² |
| Nominal Akım | 309 A |
| Maksimum Yük Akımı | 309 A (150 mm² iletken kesit alanı) |
| Nominal Gerilim | 1000 V |
| Kablo Pabucu Bağlantısı DIN 46234:1980-03 | |
| Standarda Uygun Bağlantı | DIN 46234:1980-03 |
| Kesit Alanı | 6 mm² ... 150 mm² |
| Kesit Alanı Aralığı AWG | (IEC uyarınca dönüştürülmüş) |
| Delik Çapı | 10,5 mm |
| Genişlik | 30 mm |
| Cıvata Çapı | 10 mm |
| Sıkma Torku | 10 ... 20 Nm |
| Standarda Uygun Bağlantı | DIN 46235:1983-07 |
| Kesit Alanı | 16 mm² ... 150 mm² |
| Genişlik | 34 mm |
| Standarda Uygun Bağlantı | DIN 46237:1970-07 |
| Kesit Alanı | 6 mm² ... 6 mm² |
| Genişlik | 18 mm |
| Kablo Pabuçlarının Renk Ayrımı : Sarı | 6 mm² |
| Nominal Değerler (Atex/Iecex) | |
| Tanımlama | II 2 GD Ex eb IIC Gb |
|---|---|
| Çalışma Sıcaklık Aralığı | -60 °C ... 110 °C |
| Ex-Sertifikalı Aksesuarlar | 3247970 HC-RBO 10 | 0800886 E/NS 35 N |
| Köprülerin Listesi | / RBO 10-VS 2 / 3244643 | / RBO 10-VS 3 / 3244656 |
| Köprü Verisi | 309 A (150 mm²) |
| Ex Sıcaklık Artışı | 40 K (309 A / 150 mm²) |
| Köprü İle Köprülemek İçin | 1100 V |
| Nominal İzolasyon Gerilimi | 1000 V |
| Çıkış | (sabit) |
| Ex Seviyesi Genel | |
| Anma Gerilimi | 1100 V |
| Nominal Akım | 309 A |
| Maksimum Yük Akımı | 309 A |
| Kontak Direnci | 0,05 mΩ |
| Ex Bağlantı Bilgileri Genel | |
| Tork Aralığı | 10 Nm ... 20 Nm |
| Nominal Kesit | 150 mm² |
| Nominal Kesit AWG | 300 kcmil |
| Bağlantı Kapasitesi, Sabit | 6 mm² ... 150 mm² |
| Bağlantı Kapasitesi AWG | 10 ... 300 kcmil |
| Bağlantı Kapasitesi,esnek | 6 mm² ... 150 mm² |
| Aynı Kesit Alanlı 2 İletken, Tek Damarlı | 6 mm² ... 150 mm² |
| AWG Tek Telli Aynı Kesite Sahip 2 Kablo | 10 ... 300 kcmil |
| Aynı Kesit Alanlı 2 İletken, Çok Damarlı | 6 mm² ... 150 mm² |
| AWG Çok Telli Aynı Kesite Sahip 2 Kablo | 10 ... 300 kcmil |
| Boyutlu Çizim | |
| Genişlik | 41 mm |
|---|---|
| Yükseklik | 144 mm |
| NS 35/7,5'Te Derinlik | 77 mm |
| NS 35/15'Te Derinlik | 84,5 mm |
| Cıvata Boyu | 31 mm |
| Delik Çapı | 6,4 mm |
| Pin Aralığı | 41 mm |
| Renk | gri (RAL 7042) |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Aşırı Gerilim Testi | |
| Test Gerilimi Set Değeri | 9,8 kV |
|---|---|
| Sonuç | Test geçildi |
| Sıcaklık Artış Testi | |
| Gereksinim Sıcaklık Artış Testi | Sıcaklık artışı ≤ 45 K |
| Test Geçildi | |
| Kısa Süreli Dayanım Akımı 150 Mm² | 18 kA |
| Güç Frekansı Dayanım Gerilimi | |
| Test Gerilimi Set Değeri | 2,2 kV |
| Mekanik Veriler | |
| Açık Yan Taraf | Hayır |
|---|---|
| Mekanik Kuvvet | |
| Sonuç | Test geçildi |
|---|---|
| Taşıyıcıdaki Ek | |
| Test Kuvveti Set Değeri | 15 N |
| İletken Hasarı Ve Gevşemesi İçin Test | |
| Dönme Hızı | 10 (+/- 2) rpm |
| Devir | 135 |
| Kablo Kesiti/Ağırlık | 150 mm² / 15 kg |
| İğne Ucu Alevi Testi | |
| İfşa Süresi | 30 s |
|---|---|
| Sonuç | Test geçildi |
| Osilasyon/Geniş Bant Gürültüsü | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spektrum | Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde |
| Frekans | f 1 = 5 Hz ila f 2 = 250 Hz |
| ASD Seviyesi | 6,12 (m/s²)²/Hz |
| Hızlanma | 3,12g |
| Her Eksen İçin Test Süresi | 5 h |
| Test Talimatları | X-, Y- ve Z-eksenleri |
| Şoklar | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Pals Şekli | Yarı sinüs eğrisi |
| Hızlanma | 5g |
| Şok Süresi | 30 ms |
| Her Yön İçin Şok Sayısı | 3 |
| Test Talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 |
|---|
| Ürün Numarası | 3244614 |
|---|---|
| Ambalaj Birimi | 5 pc |
| Minimum Sipariş Miktarı | 5 pc |
| Satış Kodu | BE4 |
| Ürün Kodu | BE4412 |
| GTIN (Küresel Ticari Ürün Numarası) | 4046356583947 |
| Adet Ağırlığı (Ambalaj Dahil) | 274 g |
| Adet Ağırlığı (Ambalaj Hariç) | 252,96 g |
| Gümrük Tarife No | 85369010 |
| Menşe Ülke | CN |
| Eclass-13.0 | 27250101 |
|---|---|
| Eclass-15.0 | 27250101 |
| ETIM 10.0 | EC000897 |
| UNSPSC 21.0 | 39121400 |
| B | |
| 600 V | 310 A / 10 - 350 |
|---|---|
| B | |
| 600 V | 310 A / 10 - 350 |
| Keine | |
| 1100 V | 309 A / 6 - 150 |
| Keine | |
| 1100 V | 309 A / 6 - 150 |
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
