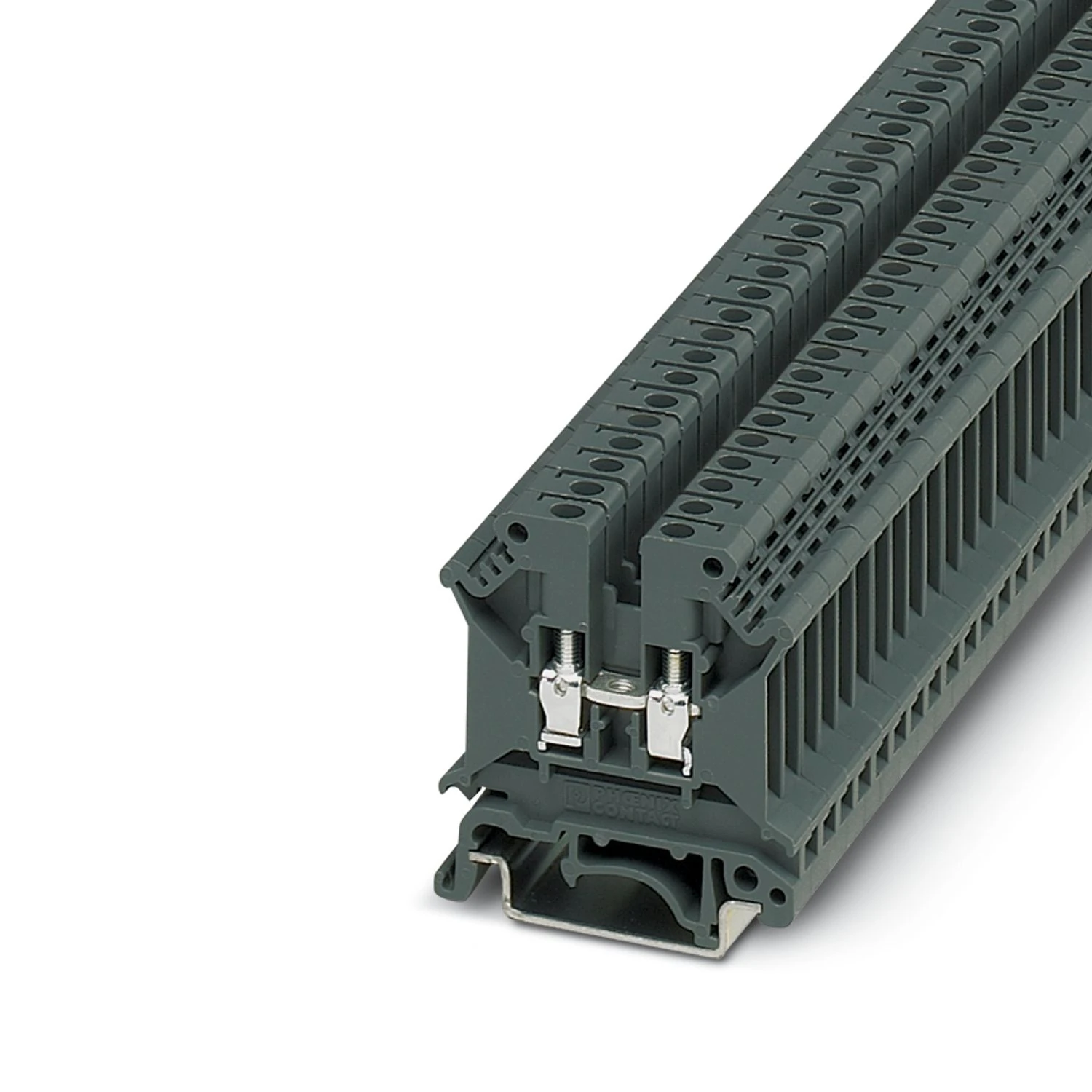

Phoenix Contact 3246324 TB 4 I Geçiş Klemensi - 1

Phoenix Contact 3246324 TB 4 I Geçiş Klemensi

Name: Phoenix Contact 3246324 TB 4 I Geçiş Klemensi
Brand: PHOENİX CONTACT
SKU: 3246324
Price: 43.06 TRY
Availability: OutOfStock

Ürün Kodu : 3246324

43,06 TL

Fiyat Alarmı

Kredi kartı ile ayda 4,38 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,40 TL değerinde 2 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Teknik Bilgiler

Ürün özellikleri

Ürün gamı	TB
Kutup sayısı	1
Bağlantı sayısı	2
Satır sayısı	1
Potansiyeller	1
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Elektriksel özellikler

Nominal darbe gerilimi	8 kV
Nominal durum için maksimum güç kaybı	1,02 W

Bağlantı verisi

Kat başına bağlantı sayısı	2
Nominal kesit	4 mm²
Nominal kesit AWG	10
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M3
Sıkma torku	0,5 ... 0,6 Nm
Kablo soyma uzunluğu	8 mm
İç silindirik gösterge	A4
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	0,5 mm² ... 6 mm²
Kesit AWG	20 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,5 mm² ... 4 mm²
İletken kesiti, çok telli [AWG]	20 ... 12 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,5 mm² ... 4 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,5 mm² ... 2,5 mm²
Aynı kesit alanlı 2 iletken, tek damarlı	0,5 mm² ... 2,5 mm²
AWG tek telli aynı kesite sahip 2 kablo	20 ... 12 (IEC uyarınca dönüştürülmüş)
Aynı kesit alanlı 2 iletken, çok damarlı	0,5 mm² ... 2,5 mm²
AWG çok telli aynı kesite sahip 2 kablo	20 ... 12 (IEC uyarınca dönüştürülmüş)
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan	0,5 mm² ... 1,5 mm²
Nominal kesit alanı	4 mm²
Nominal akım	32 A
Maksimum yük akımı	32 A (4 mm² iletken kesitli)
Nominal gerilim	800 V

Ölçüler

Genişlik	6,2 mm
Kapak genişliği	1,8 mm
Yükseklik	42,5 mm
NS 32'te derinlik	52 mm
NS 35/7,5'te derinlik	47 mm
NS 35/15'te derinlik	54,5 mm

Malzeme teknik özellikleri

Renk	trafik grisi B (RAL 7043)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler

Test gerilimi set değeri	9,8 kV
Sonuç	Test geçildi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 4 mm²	0,48 kA
Test gerilimi set değeri	2 kV

Mekanik özellikler

Açık yan taraf

Evet

Mekanik testler

Sonuç	Test geçildi
DIN rayı/Befestigungsauflage	NS 32/NS 35
Dönme hızı	10 dev/dak
Devir	135
Kablo kesiti/ağırlık	0.5 mm 2 /0.3 kg
	4 mm²/0,9 kg
	6 mm 2 /1.4 kg

Çevresel koşullar ve gerçek hayat koşulları

İfşa süresi	30 s
Sonuç	Test geçildi
Spesifikasyon	EN 50155:2021-07
Spektrum	Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans	f 1 = 5 Hz ila f 2 = 250 Hz
ASD seviyesi	6,12 (m/s²)²/Hz
Hızlanma	3,12g
Her eksen için test süresi	5 h
Test talimatları	X-, Y- ve Z-eksenleri
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Pals şekli	Yarı sinüs eğrisi
Hızlanma	30g
Şok süresi	18 ms
Her yön için şok sayısı	3
Test talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam sıcaklığı (çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)	-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)	-5 °C ... 70 °C
İzin verilen nem (çalışma)	20 % ... 90 %
İzin verilen nem (stok/nakliye)	30 % ... 70 %

Standartlar ve yönetmelikler

Standarda uygun bağlantı

IEC 60947-7-1

Montaj

Montaj tipi	NS 35/7,5
	NS 35/15
	NS 32

Ticari Veriler

Ürün numarası

3246324

Ambalaj birimi
