Gelince Haber Ver| Seri | Compact |
|---|---|

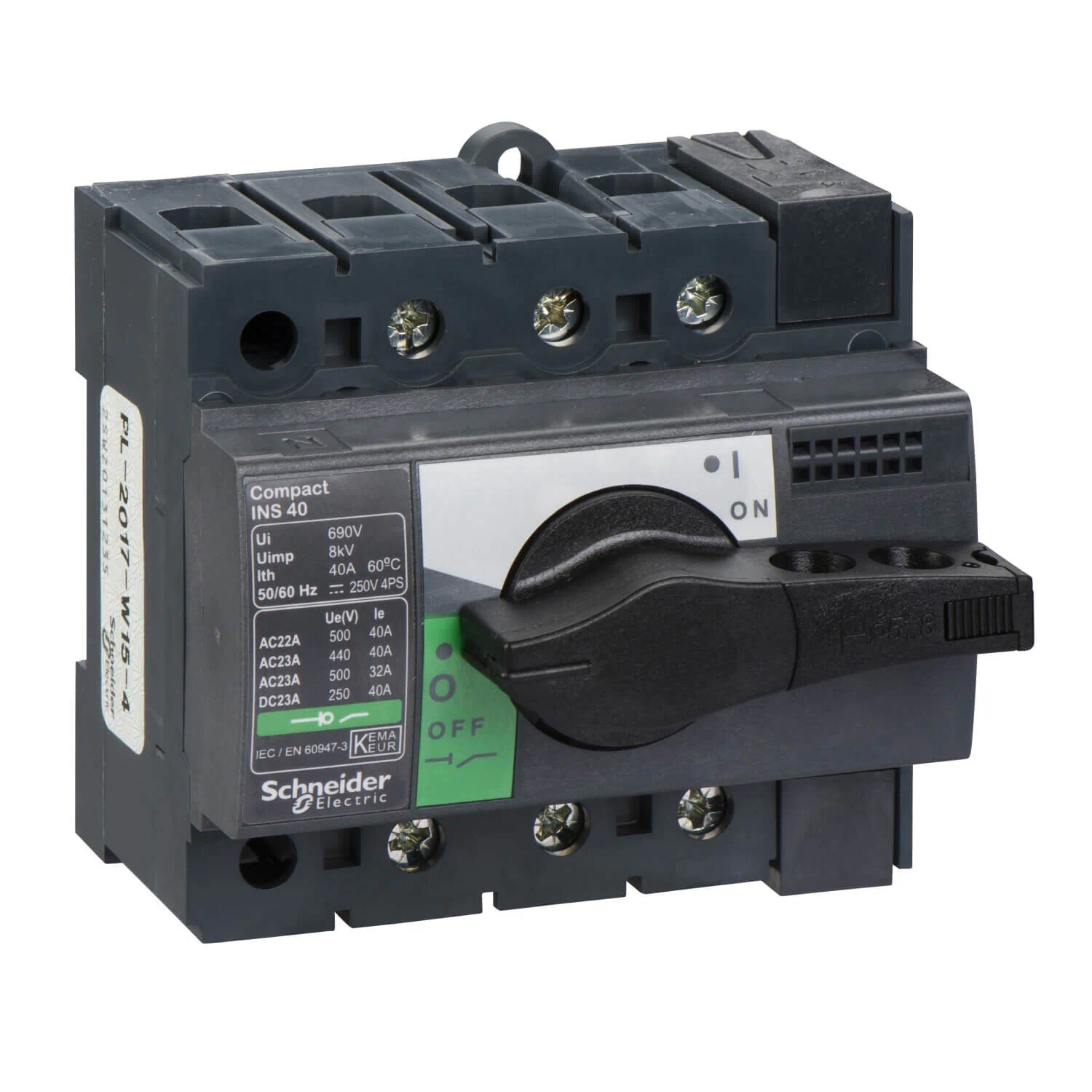

| Ürün Adı | ComPacT INS |
| Ürün Ya Da Bileşen Tipi | Bağlantı kesici |
| Kutup Tanımı | 3P |
| Şebeke Tipi | DC AC |
| Şebeke Frekansı | 50/60 Hz |
| [ie] Nominal Çalışma Akımı | AC-22A: 40 A AC 50/60 Hz 220/240 V AC-22A: 40 A AC 50/60 Hz 380/415 V AC-22A: 40 A AC 50/60 Hz 440/480 V AC-22A: 40 A AC 50/60 Hz 500 V AC-23A: 32 A AC 50/60 Hz 500 V AC-23A: 40 A AC 50/60 Hz 220/240 V AC-23A: 40 A AC 50/60 Hz 380/415 V AC-23A: 40 A AC 50/60 Hz 440/480 V DC-22A: 40 A DC 125 V seri olarak 2 kutup DC-23A: 40 A DC 125 V seri olarak 2 kutup |
| [ui] Nominal Yalıtım Voltajı | 690 V AC 50/60 Hz |
| [uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [ith] Klasik Açık Hava Termik Akımı | 40 A -de 60 °C |
| [icm] Nominal Kısa Devre Kapama Kapasitesi | 15 kA sadece yük ayırıcı 500 V AC -de 50/60 Hz 75 kA şebeke tarafı koruma devre kesicisi ile 500 V AC -de 50/60 Hz |
| [ue] Nominal Çalışma Voltajı | 125 V DC 500 V AC 50/60 Hz |
| Yalıtıma Uygunluk | Evet |
| Kontak Konum Göstergesi | Evet |
| Görünür Kesme | Yok |
| Kirletme Derecesi | 3 |
| Kontrol Tipi | Döner kol |
|---|---|
| Kol Rengi | Siyah |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı Plaka |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Kablo Kesiti | 1,5…50 mm² |
| Maksimum Güç | AC-23: 11 kW -de 220/240 V AC 50/60 Hz AC-23: 18,5 kW -de 500/525 V AC 50/60 Hz AC-23: 20 kW -de 380/415 V AC 50/60 Hz AC-23: 22 kW -de 440 V AC 50/60 Hz |
| Nominal Görev | Kesintisiz |
| Kesintili Görev Sınıfı | Sınıf % 120 - 60 |
| [icw] Nominal Kısa Süreli Dayanma Akımı | 0,67 kA süresince 20 s 'e uygunIEC 60947-3 1,73 kA süresince 3 s 'e uygunIEC 60947-3 3 kA süresince 1 sn 'e uygunIEC 60947-3 0,55 kA süresince 30 s 'e uygunIEC 60947-3 |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | AC-22A: 1500 cycles 220/240 V AC 50/60 Hz AC-22A: 1500 cycles 380/415 V AC 50/60 Hz AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 220/240 V AC 50/60 Hz AC-23A: 1500 cycles 380/415 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz DC-22A: 1500 cycles 250 V DC seri olarak 2 kutup DC-23A: 1500 cycles 250 V DC seri olarak 2 kutup |
| Bağlantı Aralığı | 18 mm |
| Yükseklik | 85 mm |
| Genişlik | 90 mm |
| Derinlik | 62,5 mm |
| Ürün Ağırlığı | 0,5 kg |
| Standartlar | IEC 60947-1 IEC 60947-3 |
|---|---|
| Ürün Sertifikaları | KEMA-KEUR CCC |
| Ip Koruma Derecesi | IP40 conforming to IEC 60529 |
| Ik Koruma Derecesi | IK07 conforming to EN 50102 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Package 1 | PCE, 1 Adet, 9,500 cm x 9,500 cm x 9,500 cm, 598,000 g |
|---|---|
| Package 2 | S03, 18 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 11,164 kg |
| Package 3 | P12, 144 Adet, 50,000 cm x 80,000 cm x 120,000 cm, 100,112 kg |
| Garanti (Ay Olarak) | 18 |
|---|
