Gelince Haber Ver| Seri | Compact |
|---|---|
| Ürün Ya Da Bileşen Tipi | Bağlantı kesici |

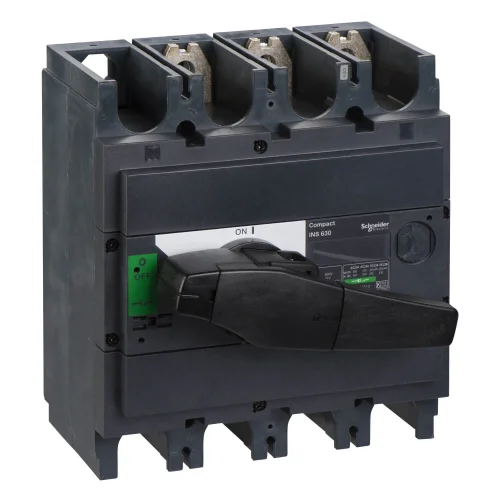

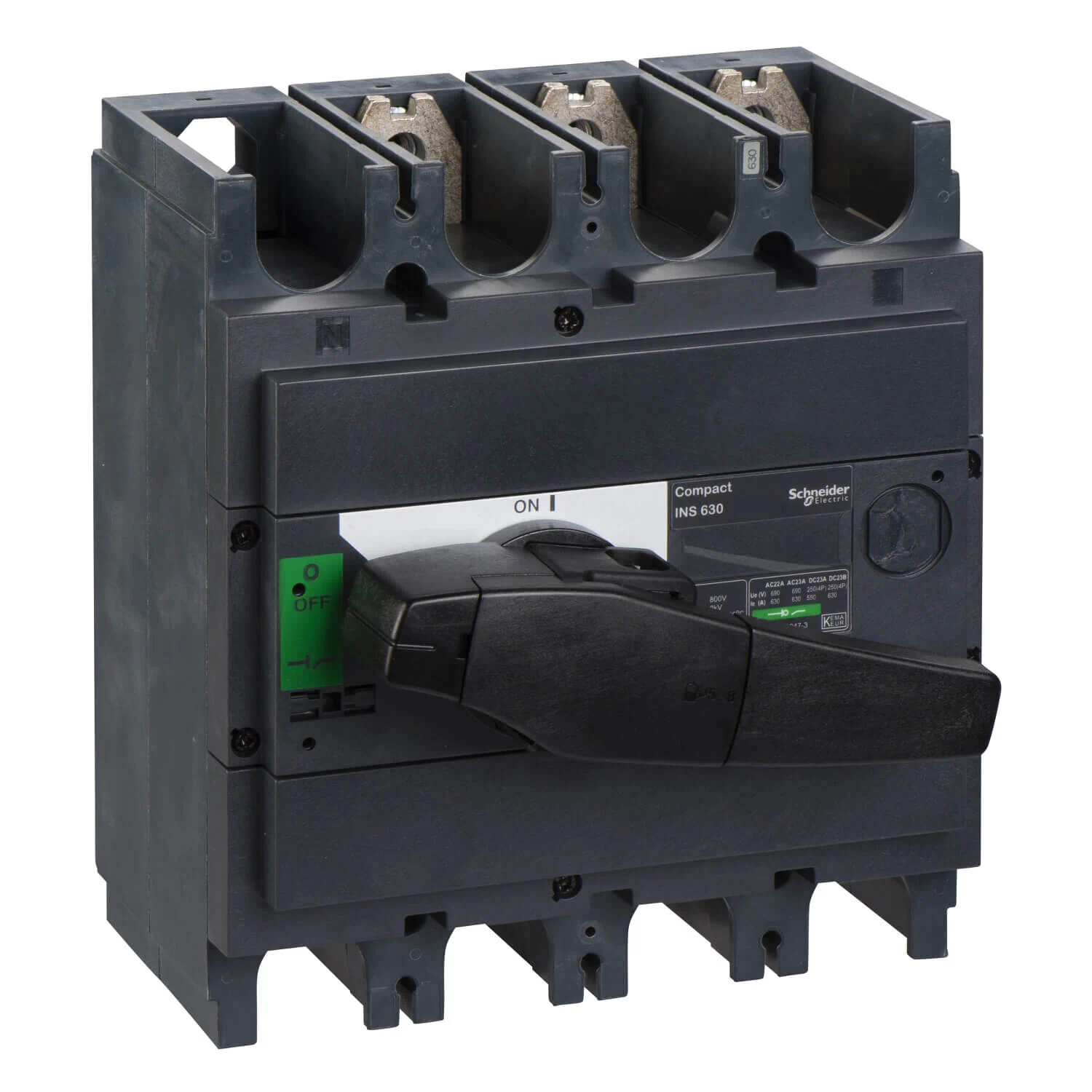

| Ürün Adı | ComPacT INS |
| Kutup Tanımı | 3P |
| Şebeke Tipi | AC DC |
| Şebeke Frekansı | 50/60 Hz |
| [ie] Nominal Çalışma Akımı | AC-22A: 630 A AC 50/60 Hz 220/240 V AC-22A: 630 A AC 50/60 Hz 380/415 V AC-22A: 630 A AC 50/60 Hz 440/480 V AC-22A: 630 A AC 50/60 Hz 480 V NEMA AC-22A: 630 A AC 50/60 Hz 500/525 V AC-22A: 630 A AC 50/60 Hz 660/690 V AC-23A: 630 A AC 50/60 Hz 220/240 V AC-23A: 630 A AC 50/60 Hz 380/415 V AC-23A: 630 A AC 50/60 Hz 440/480 V AC-23A: 630 A AC 50/60 Hz 480 V NEMA AC-23A: 630 A AC 50/60 Hz 500/525 V AC-23A: 630 A AC 50/60 Hz 660/690 V DC-22A: 550 A DC 125 V seri olarak 2 kutup DC-23A: 550 A DC 125 V seri olarak 2 kutup DC-23B: 630 A DC 125 V seri olarak 2 kutup |
| [ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz |
| [uimp] Nominal Darbe Dayanım Voltajı | 8 kV 8 kV 'e uygunIEC 60947-3 |
| [ith] Klasik Açık Hava Termik Akımı | 630 A -de 60 °C |
| [icm] Nominal Kısa Devre Kapama Kapasitesi | 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz 50 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz |
| [ue] Nominal Çalışma Voltajı | 125 V DC 690 V AC 50/60 Hz |
| Yalıtıma Uygunluk | Evet |
| Kontak Konum Göstergesi | Evet |
| Görünür Kesme | Yok |
| Kirletme Derecesi | 3 |
| Kontrol Tipi | Doğrudan ön makaralı kol |
|---|---|
| Kol Rengi | Siyah |
| Montaj Tipi | Sabit |
| Montaj Desteği | Ray Plaka |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Maksimum Güç | AC-23: 200 kW -de 220/240 V AC 50/60 Hz AC-23: 200 kW -de 230 V AC 50/60 Hz (NEMA) AC-23: 315 kW -de 380/415 V AC 50/60 Hz AC-23: 375 kW -de 480 V AC 50/60 Hz (NEMA) AC-23: 400 kW -de 440 V AC 50/60 Hz AC-23: 400 kW -de 500/525 V AC 50/60 Hz AC-23: 560 kW -de 660/690 V AC 50/60 Hz |
| Nominal Görev | Kesintisiz |
| [icw] Nominal Kısa Süreli Dayanma Akımı | 11,5 kA süresince 3 s 'e uygunIEC 60947-3 20 kA süresince 1 sn 'e uygunIEC 60947-3 4 kA süresince 30 s 'e uygunIEC 60947-3 4,9 kA süresince 20 s 'e uygunIEC 60947-3 |
| Mekanik Dayanıklılık | 10000 cycles |
| Elektrik Dayanıklılığı | AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz DC-23A: 1000 cycles 125 V DC seri olarak 2 kutup DC-23B: 200 cycles 125 V DC seri olarak 2 kutup |
| Bağlantı Aralığı | 45 mm |
| Yükseklik | 205 mm |
| Genişlik | 185 mm |
| Derinlik | 120 mm |
| Ürün Ağırlığı | 4,6 kg |
| Standartlar | IEC 60947-3 IEC 60947-1 |
|---|---|
| Ürün Sertifikaları | CCC KEMA-KEUR |
| Ip Koruma Derecesi | IP40 conforming to IEC 60529 |
| Ik Koruma Derecesi | IK07 conforming to EN 50102 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Package 1 | PCE, 1 Adet, 19,200 cm x 19,200 cm x 22,400 cm, 5,000 kg |
|---|---|
| Package 2 | S04, 4 Adet, 30,000 cm x 40,000 cm x 60,000 cm, 20,701 kg |
| Package 3 | P12, 16 Adet, 50,000 cm x 80,000 cm x 120,000 cm, 94,003 kg |
| Garanti (Ay Olarak) | 18 |
|---|
