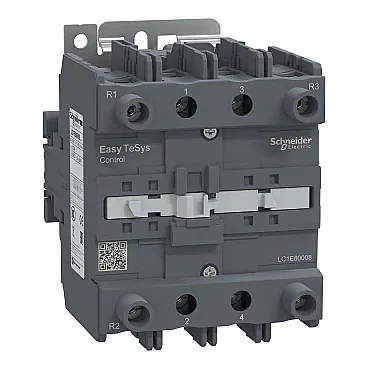

Schneider Electric LC1E80008M7 4P 100A 220V AC Kontaktör
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric LC1E80008M7 Easy TeSys Kontaktör, 4P(2NO+2NC),AC-1 100A,220V AC Bobinli. Ürün Ya da Bileşen Tipi: Kontaktör. Kullanım Kategorisi: AC-1. Kutup Tanımı: 4P. [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 50/60 Hz.
Schneider Electric LC1E80008M7 Easy TeSys Kontaktör, 4P(2NO+2NC),AC-1 100A,220V AC Bobinli. Ürün serisi: Easy TeSys Control | Ürün Ya da Bileşen Tipi: Kontaktör. Ürün serisi: Easy TeSys Control | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1E | kontaktör uygulaması Direnç yükü | Kullanım Kategorisi: AC-1 | Kutup Tanımı: 4P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 50/60 Hz | [Ie] nominal çalışma akımı 100 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi | Kontrol Devresi Gerilimi: 220 V AC 50/60 Hz | kutup kontak düzenleme 2 NA + 2 NK | [Ith] klasik açık hava termik akımı 100 A (at 55 °C) for güç devresi | Irms nominal kapama kapasitesi 800 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 | nominal kesme kapasitesi 640 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 640 A 40 °C - 10 s for güç devresi 320 A 40 °C - 60 s for güç devresi 135 A 40 °C - 600 s for güç devresi | ilgili sigorta değeri 160 A gG at <= 690 V coordination tip 1 for güç devresi | ortalama empedans 0,8 mOhm - Ith 100 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 5,1 W AC-3 9,7 W AC-1 | [Ui] nominal yalıtım voltajı: 690 V'e uygun IEC 60947-4-1 | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947 | Mekanik dayanıklılık: 3000000 çevrim | elektrik dayanıklılığı: 350000 çevrim AC-1 900000 çevrim AC-3 | Kontrol Devresi Tipi: AC değerinde 50/60 Hz
Teknik Özellikler
| Ürün serisi | Easy TeSys Control | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1E | kontaktör uygulaması Direnç yükü | Kullanım Kategorisi: AC-1 | Kutup Tanımı: 4P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 50/60 Hz | [Ie] nominal çalışma akımı 100 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi | Kontrol Devresi Gerilimi: 220 V AC 50/60 Hz | kutup kontak düzenleme 2 NA + 2 NK | [Ith] klasik açık hava termik akımı 100 A (at 55 °C) for güç devresi | Irms nominal kapama kapasitesi 800 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 | nominal kesme kapasitesi 640 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 640 A 40 °C - 10 s for güç devresi 320 A 40 °C - 60 s for güç devresi 135 A 40 °C - 600 s for güç devresi | ilgili sigorta değeri 160 A gG at <= 690 V coordination tip 1 for güç devresi | ortalama empedans 0,8 mOhm - Ith 100 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 5,1 W AC-3 9,7 W AC-1 | [Ui] nominal yalıtım voltajı: 690 V'e uygun IEC 60947-4-1 | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947 | Mekanik dayanıklılık: 3000000 çevrim | elektrik dayanıklılığı: 350000 çevrim AC-1 900000 çevrim AC-3 | Kontrol Devresi Tipi: AC değerinde 50/60 Hz | kontrol devresi gerilim limitleri 0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz 0,3...0,6 Uc (-5…55 °C):düşme 50/60 Hz | VA cinsinden kalkış gücü 200 VA 50 Hz cos phi 0,75 (at 20 °C) 220 VA 60 Hz cos phi 0,75 (at 20 °C) | VA cinsinden tutma güç tüketimi 22 VA 60 Hz cos phi 0,3 (at 20 °C) 20 VA 50 Hz cos phi 0,3 (at 20 °C) | ısı dağı lımı 6…10 W for kontrol devresi | çalışma süresi 20...35 msn kapanış ta 6...30 ms açılış ta | Maksimum çalışma hızı 1200 cyc/h değerinde <60 °C | Bağlantılar - Terminaller: Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz | sıkma torku Kontrol devresi: 1,2 N.m Güç devresi: 12 N.m | yardımcı kontak düzenleme Olmadan | Montaj Desteği: Plaka DIN rayı | Ürün Sertifikaları: CB Şeması | CCC CE EAC | IP Koruma Derecesi: IP2X'e uygun IEC 60529 | koruyucu bakım TH (kirlilik derecesi 3)'e uygun IEC 60068-2-30 | cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma | çalışma yüksekliği 3000 m olmadan | yangına dayanıklılık 850 °C'e uygun IEC 60695-2-1 | Mekanik dayanıklılık: Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) | Şoklar kontaktör açık (11 msn için 6 Gn) | Şoklar kontaktör kapalı (11 msn için 7 Gn) | Yükseklik: 127 mm | Genişlik: 95 mm | Derinlik: 120 mm | Ürün Ağırlığı: 1,6 kg |
|---|
Ticari Veriler
| Ürün Kodu | LC1E80008M7 |
|---|---|
| Marka | Schneider Electric |
Ürünlerimiz kendi stoklarımızdan sizlere gönderilmektedir.
Stokta olmayan ürünleri eğer üretimden kalkmadıysa sizler için tedarik edebiliriz. Bu tür ürünler için bizimle iletişime geçebilirsiniz.
Firmamız E-Fatura mükellefidir.
Satın almış olduğunuz ürünler %100 müşteri memnuniyeti kapsamında ambalajlı, ürünün orijinalliğinin bozulmamış olması kaydı ile 14 gün içerisinde iade alınabilmektedir..
