Gelince Haber Ver| 3kd4830 | 0qe10-0 |
|---|---|
| Loa | ---- |
| Al | N / Eccn : N |
| Since | 24.11.2009 |
| Sürüm | 14, Sınıflandırma : 27-37-14-03 |
| Sürüm | 12, Sınıflandırma : 27-37-14-03 |
| Sürüm | 9.1, Sınıflandırma : 27-37-14-03 |
| Sürüm | 9, Sınıflandırma : 27-37-14-03 |
| Sürüm | 8, Sınıflandırma : 27-37-14-03 |
| Sürüm | 7.1, Sınıflandırma : 27-37-14-03 |
| Sürüm | 6, Sınıflandırma : 27-37-14-03 |
| Sürüm | 10, Sınıflandırma : Ec000216 |
| Sürüm | 9, Sınıflandırma : Ec000216 |
| Sürüm | 8, Sınıflandırma : Ec000216 |
| Sürüm | 7, Sınıflandırma : Ec000216 |
| Sürüm | 15, Sınıflandırma : 39-12-22-33 |
| Ürün Marka Adı | Sentron |
|---|---|

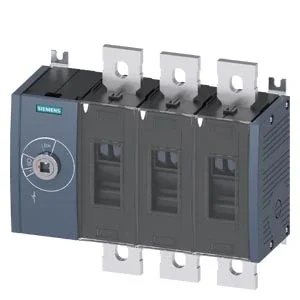

| Ürün Tanımı | Yük Ayırma Anahtarı 3kd |
| Ürün Modeli | Şalter |
| Gösterge Modeli Kapı Kavrama Döndürme Tahriki Anahtarlama Pozisyonu Gösterge Modeli | On-off |
| Çalıştırma Elemanı Modeli | Tutamaksız |
| Anahtar Tahriki Modeli | Ön Tahrik |
| Anahtar Tahriki Modeli Motor Tahriki | Hayir |
| Kutup Sayısı | 3 |
| Cihaz Modeli | Sabit Monte |
| Yük Kesici Ebadı | 4 |
| Mekanik Kullanım Süresi (işletim Çevrimleri) Tipik | 8 000 |
| Elektrikli Işletim Süresi (işletim Çevrimleri) | |
| Ac-23 A'da 690 V'ta | 500 |
| Dc-23 A'da 440 V'ta | 500 |
| I2t Değeri | |
| Kapalı Anahtarda 1000 V'ta Anahtar + Gg/am Sitor Sigorta Kombinasyonunda Maksimum | 647 250 A²·s |
| Sigorta 500 V'ta Maksimum Izin Verilen | 10 400 005 A²·s |
| Gg/am Sitor Sigortanın 1000 V'ta Maksimum Izin Verilen | 520 000 A²·s |
| Kompakt Devre Kesicinin 415 V'ta Maksimum Izin Verilen | 16 000 000 A²·s |
| Pozisyon Anahtar Tahriki | Sol Uçta |
| Yüzdelik Aşırı Gerilim Işletim Gerilimi Temelinde Ac'de 400, 500, 690 V'ta 50/60 Hz'de | 10 % |
| Aşırı Gerilim Kategorisi | Iv |
| Kirlilik Derecesi | 3 |
| Işletim Gerilimi Seri Akım Yollarında | |
| Kirlilik Derecesi 2'de Dc'de Anma Değeri | 440 V / 3 |
| Kirlilik Derecesi 3’te Dc'de Anma Değeri | 440 V / 3 |
| Izolasyon Gerilimi | |
| Anma Değeri | 1 000 V |
| Şok Gerilim Mukavemeti Anma Değeri | 12 Kv |
| Işletim Akımı Ac-22 A'da 1000 V'ta Maksimum | 800 A |
| Geçiş Akımı Sigorta 500 V'ta Maksimum Izin Verilen | 118 000 A |
| Geçiş Akımı Gg Sigortanın 690 V'ta Maksimum Izin Verilen | 90 600 A |
| Işletim Gerilimi Ac'de Anma Değeri | 1 000 V |
| Ip Koruma Türü | Ip00 |
| Ip Koruma Türü | |
| Kapalı Anahtarda Panel Veya Kablo Papuç Kapaklı | Ip20 |
| Ön Tarafta | Ip00 |
| Güç Kaybı [w] | |
| Konvansiyonel Termik Nominal Akımda Kutup Başına | 25 W |
| Konvansiyonel Termik Nominal Akımda Cihaz Başına | 75 W |
| Akım Anma Değerinde Ac'de Sıcak Işletim Durumunda Kutup Başına | 25 W |
| Işletim Kapasitesi | |
| Ac-23 A'da 500 V'ta Anma Değeri | 560 Kw |
| Işletim Akımı Anma Değeri | 800 A |
| Bağlı Açıcı Sayısı Yardımcı Kontaklar Için | 0 |
| Bağlı Kapatıcı Sayısı Yardımcı Kontaklar Için | 0 |
| Bağlı Co Kontak Sayısı Yardımcı Kontaklar Için | 0 |
| Co Kontak Sayısı Yardımcı Kontaklar Için | 0 |
| Açıcı Sayısı Yardımcı Kontaklar Için | 8 |
| Kapayıcı Sayısı Yardımcı Kontaklar Için | 8 |
| Kullanma Uygunluğu Ana Anahtar | Evet |
| Kullanma Uygunluğu Yük Ayırma Anahtarı | Evet |
| Kullanma Uygunluğu Aci̇l-kapat Şalteri | Evet |
| Kullanma Uygunluğu Emniyet Anahtarı | Evet |
| Kullanma Uygunluğu Iec 62626-1 Uyarınca Emniyet Anahtarı | Hayir |
| Kullanma Uygunluğu Bakım/onarım Anahtarı | Evet |
| Ürün Donanımı Kilit | Hayir |
| Ürün Bileşeni | |
| Alarm Anahtarı | Hayir |
| Gerilim Tetikleyicisi | Hayir |
| Alçak Gerilim Tetikleyicisi | Hayir |
| Ön Kontaklı Alçak Gerilim Tetikleyicisi | Hayir |
| Ürün Ilavesi Yardιmcι Anahtar | Evet |
| Ürün Ilavesi Opsiyonel Motor Tahriki | Hayir |
| Ürün Ilavesi Opsiyonel Gerilim Tetikleyicisi | Hayir |
| Kısa Süreli Akım Mukavemeti (icw) Ac'de 1000 V/dc 440 V 1 Sn. Ile Sınırlı Anma Değeri | 30 Ka |
| Kısa Devre Akımı Açma Kapasitesi (icm) Güç Anahtarı Için | |
| Ac 1000 V'ta Sigorta Modülsüz Anma Değeri Minimum | 80 Ka |
| Dc 440 V'ta Sigorta Modülsüz Anma Değeri Minimum | 42,6 Ka |
| Sigorta Modülsüz Anma Değeri Minimum | 80 Ka |
| Koşullu Kısa Devre Akımı Şebeke Tarafında Sigortada | |
| 415 V'ta Kompakt Devre Kesici Ile Anma Değeri | 65 Ka |
| 500 V'ta Gg Sigorta Ile Anma Değeri | 100 Ka |
| 690 V'ta Gg Sigorta Ile Anma Değeri | 100 Ka |
| Bağlanabilir Iletken Kesiti Türü Alü. Kablo Için | |
| Çok Telli Kablo Pabuçlu | 1x (25 ... 240 Mm²), 2x (25 ... 240 Mm²) |
| Bağlanabilir Iletken Kesiti Türü | |
| Al Iletken+anahtar Kombinasyonunda | 620a / 2x 240 Mm² |
| Bakır Akım Rayı Için | 1x (40x10 Mm²), 2x (40x5 Mm²) |
| Bağlanabilir Iletken Kesiti Türü Bakır Kablo Için | |
| Çok Telli Kablo Pabuçlu Din 46234 Uyarınca | 1x (25 ... 240 Mm²), 2x (25 ... 240 Mm²) |
| Çok Telli Kablo Pabuçlu Din 46235 Uyarınca | 1x (25 ... 240 Mm²), 2x (25 ... 240 Mm²) |
| Elektrik Bağlantısı Modeli Ana Devre Için | Yassı Bağlantı |
| Yükseklik | 235 Mm |
| Genişlik | 260 Mm |
| Derinlik | 110 Mm |
| Sabitleme Türü | Vidalı Sabitleme |
| Sabitleme Türü | |
| 4 Delikli Sabitlemeli Ön Montaj | Hayir |
| Ortadan Sabitlemeli Ön Montaj | Hayir |
| Ray Montajı | Hayir |
| Montaj Konumu | Isteğe Göre |
| Mb Başına Net Ağırlık | 7,312 Kg |
| Ortam Sıcaklığı Işletim Sırasında | |
| Minimum | -25 °c |
| Maksimum | 70 °c |
| Ortam Sıcaklığı Depolama Sırasında | |
| Minimum | -50 °c |
| Maksimum | 80 °c |
| Referans Işareti Iec 81346-2:2009 Uyarınca | Q |
