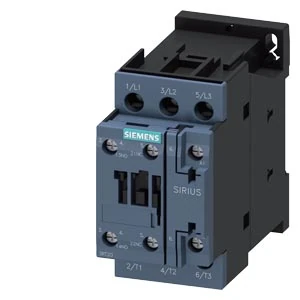

Siemens 3RT2023-1AP00 Üç Fazlı Sirius Kontaktör AC 230V Bobinli 4 kW 1NO+1NC - 1
%65
Siemens 3RT2023-1AP00 Üç Fazlı Sirius Kontaktör AC 230V Bobinli 4 kW 1NO+1NC - 1
SİEMENS

Siemens 3RT2023-1AP00 Üç Fazlı Sirius Kontaktör AC 230V Bobinli 4 kW 1NO+1NC

Ürün Kodu : 3RT2023-1AP00
Stokta Son 500 Adet
SİEMENS
2.721,60 TL
952,56 TL
Kazancınız
1.769,04TL
Fiyat Alarmı
Kredi kartı ile ayda 96,84 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör
Bu ürünü satın aldığınızda 8,00 TL değerinde 40 Parapuan kazanacaksınız.
Beğen
Tahmini Kargoya Teslim: 02.05.2026 tarihine kadar kargoda
Tavsiye Et

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap
Not Ekle
Ürün Detayı

Güç Kontaktörü AC-3E/AC-3 9 A 4 Kw / 400 V 3 Kutuplu AC 230 V 50 Hz Yardımcı Kontaklar: 1 No + 1 Nc Vida Tipi Klemens Ebat: S0

Teknik Özellikler
Sınıflandırma
Ürün Marka AdıSIRIUS
Ürün TanımıGüç kontaktörü
Ürün Tipi Tanımı3RT2
Genel teknik veriler
Koruyucu EbadıS0
Ürün İ̇lavesi
İ̇letişim Fonksiyon ModülüHayir
Yardιmcι AnahtarEvet
Güç Kaybı [w] Akım Anma Değerinde
Ac'de Sıcak İ̇şletim Durumunda0,6 W
Ac'de Sıcak İ̇şletim Durumunda Kutup Başına0,2 W
Yük Akım Parçasız Tipik1,9 W
Güç Kaybı Hesaplaması Türü Akıma BağlıKare
İ̇zolasyon Gerilimi
Ana Akım Devresinin Kirlilik Derecesi 3’te Anma Değeri690 V
Yardımcı Akım Devresinin Kirlilik Derecesi 3’te Anma Değeri690 V
Şok Gerilim Mukavemeti
Ana Akım Devresinin Anma Değeri6 kV
Yardımcı Akım Devresinin Anma Değeri6 kV
Güvenli Ayırma İ̇çin İ̇zin Verilen Maksimum Gerilim Bobin Ve Ana Kontaklar Arasında En 60947-1 Uyarınca400 V
Şok Mukavemeti Dikdörtgen Darbede
Ac'de7,5 g / 5 ms, 4,7 g / 10 ms
Şok Mukavemeti Sinüs Darbesinde
Ac'de11,8 g / 5 ms, 7,4 g / 10 ms
Mekanik Kullanım Süresi (işletim Çevrimleri)
Kontaktör Tipik10 000 000
Elektronik Uyumlu Yardımcı Anahtar Bloklu Kontaktör Tipik5 000 000
Yardımcı Anahtar Bloklu Kontaktör Tipik10 000 000
Referans İ̇şareti IEC 81346-2:2009 UyarıncaQ
RoHS Yönetmeliği (tarih)10/01/2009
MB Başına Net Ağırlık408 g
Ortam koşulları
Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum2 000 m
Ortam Sıcaklığı
İ̇şletim Sırasında25 ... +60 °C
Depolama Sırasında55 ... +80 °C
Bağıl Nem Minimum10 %
Bağıl Nem 55 ℃'de IEC 60068-2-30 Uyarınca Maksimum95 %
Ana akım devresi
Kutup Sayısı Ana Devre İ̇çin3
Kapayıcı Sayısı Ana Kontaklar İ̇çin3
Açıcı Sayısı Ana Kontaklar İ̇çin0
İ̇şletim Gerilimi
AC-3'TE Anma Değeri Maksimum690 V
AC-3E'DE Anma Değeri Maksimum690 V
İ̇şletim Akımı
AC-1'DE 400 V'ta 40 °c Ortam Sıcaklığında Anma Değeri40 A
AC-1'DE
690 V'a Kadar 40 °c Ortam Sıcaklığında Anma Değeri40 A
690 V'a Kadar 60 °c Ortam Sıcaklığında Anma Değeri35 A
AC-3'TE
400 V'ta Anma Değeri9 A
500 V'ta Anma Değeri9 A
690 V'ta Anma Değeri9 A
AC-3E'DE
AC-4'TE 400 V'ta Anma Değeri8,5 A
AC-5A'DA 690 V'a Kadar Anma Değeri35,2 A
AC-5B'DE 400 V'a Kadar Anma Değeri7,4 A
AC-6A'DA
230 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri11,4 A
400 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri11,4 A
500 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri9,1 A
690 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri9 A
230 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri7,6 A
400 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri7,6 A
500 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri6,1 A
690 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri6,1 A
Minimum Kesit Ana Devrede Maksimum AC-1 Anma Değerinde10 mm²
İ̇şletim Akımı Yakl. 200.000 İ̇şletim Çevrimi İ̇çin AC-4'TE
400 V'ta Anma Değeri4,1 A
690 V'ta Anma Değeri3,3 A
1 Akım Hattında Dc-1’de
24 V'ta Anma Değeri35 A
60 V'ta Anma Değeri20 A
110 V'ta Anma Değeri4,5 A
220 V'ta Anma Değeri1 A
440 V'ta Anma Değeri0,4 A
600 V'ta Anma Değeri0,25 A
Seri Devre 2 Akım Hattında Dc-1’de
60 V'ta Anma Değeri35 A
110 V'ta Anma Değeri35 A
220 V'ta Anma Değeri5 A
440 V'ta Anma Değeri1 A
600 V'ta Anma Değeri0,8 A
Seri Devre 3 Akım Hattında Dc-1’de
220 V'ta Anma Değeri35 A
440 V'ta Anma Değeri2,9 A
600 V'ta Anma Değeri1,4 A
1 Akım Hattında DC-3'TE DC-5'TE
24 V'ta Anma Değeri20 A
60 V'ta Anma Değeri5 A
440 V'ta Anma Değeri0,09 A
600 V'ta Anma Değeri0,06 A
Seri Devre 2 Akım Hattında DC-3'TE DC-5'TE
110 V'ta Anma Değeri15 A
220 V'ta Anma Değeri3 A
440 V'ta Anma Değeri0,27 A
600 V'ta Anma Değeri0,16 A
Seri Devre 3 Akım Hattında DC-3'TE DC-5'TE
220 V'ta Anma Değeri10 A
440 V'ta Anma Değeri0,6 A
600 V'ta Anma Değeri0,6 A
İ̇şletim Kapasitesi
230 V'ta Anma Değeri2,2 kW
400 V'ta Anma Değeri4 kW
500 V'ta Anma Değeri4 kW
690 V'ta Anma Değeri7,5 kW
İ̇şletim Kapasitesi Yakl. 200.000 İ̇şletim Çevrimi İ̇çin AC-4'TE
400 V'ta Anma Değeri2 kW
690 V'ta Anma Değeri2,5 kW
İ̇şletim Görünür Gücü AC-6A'DA
230 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri4,5 kVA
400 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri7,8 kVA
500 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri7,8 kVA
690 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri10,7 kVA
230 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri3 kVA
400 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri5,2 kVA
500 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri5,2 kVA
690 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri7,2 kVA
Kısa Süreli Akım Mukavemeti Soğuk İ̇şletim Durumunda 40 °c'ye Kadar
1 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum170 A; AC-1 anma değerine uygun minimum kesit kullanın
5 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum170 A; AC-1 anma değerine uygun minimum kesit kullanın
10 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum140 A; AC-1 anma değerine uygun minimum kesit kullanın
30 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum104 A; AC-1 anma değerine uygun minimum kesit kullanın
60 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum88 A; AC-1 anma değerine uygun minimum kesit kullanın
Yük Boşaltma Frekansı
Ac'de5 000 1/h
Anahtarlama Frekansı
AC-1'DE Maksimum1 000 1/h
AC-2'DE Maksimum1 000 1/h
AC-3'TE Maksimum1 000 1/h
Maksimum1 000 1/h
AC-4'TE Maksimum300 1/h
Kontrol devresi/ Kumanda
Gerilim Türü Kontrol Besleme GerilimiAC
Kontrol Besleme Gerilimi Ac'de
50 Hz'de Anma Değeri230 V
Çalışma Alanı Faktörü Kontrol Gerilimi Anma Değeri Solenoid Ac'de
50 Hz'de0,8 ... 1,1
Kapanma Görünür Gücü Solenoid Ac'de
50 Hz'de65 VA
Güç Faktörü Endüktif Bobin Kapanma Gücünde
50 Hz'de0,82
Tutma Görünür Gücü Solenoid Ac'de
50 Hz'de7,6 VA
Güç Faktörü Endüktif Bobin Tutma Gücünde
50 Hz'de0,25
Kapanış Gecikmesi
Ac'de8 ... 40 ms
Açılış Gecikmesi
Ac'de4 ... 16 ms
Elektrik Arkı Süresi10 ms
Aktivasyon Modeli Anahtar TahrikiStandart A1 - A2
Yardιmcι akιm devresi
Açıcı Sayısı Yardımcı Kontaklar İ̇çin Gecikmesiz Anahtarlama1
Kapayıcı Sayısı Yardımcı Kontaklar İ̇çin Gecikmesiz Anahtarlama1
İ̇şletim Akımı AC-12'DE Maksimum10 A
İ̇şletim Akımı AC-15'TE
230 V'ta Anma Değeri10 A
400 V'ta Anma Değeri3 A
500 V'ta Anma Değeri2 A
690 V'ta Anma Değeri1 A
İ̇şletim Akımı DC-12'DE
24 V'ta Anma Değeri10 A
48 V’ta Anma Değeri6 A
60 V'ta Anma Değeri6 A
110 V'ta Anma Değeri3 A
125 V'ta Anma Değeri2 A
220 V'ta Anma Değeri1 A
600 V'ta Anma Değeri0,15 A
İ̇şletim Akımı DC-13'TE
48 V’ta Anma Değeri2 A
60 V'ta Anma Değeri2 A
110 V'ta Anma Değeri1 A
125 V'ta Anma Değeri0,9 A
220 V'ta Anma Değeri0,3 A
600 V'ta Anma Değeri0,1 A
Kontak Güvenilirliği Yardımcı KontaklarBeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
Nominal UL/CSA verileri
Tam Yük Akımı (fla) 3 Fazlı Trifaz Motor İ̇çin
480 V'ta Anma Değeri7,6 A
600 V'ta Anma Değeri9 A
Mekanik Güç Çıkışı [hp]
Tek Fazlı Trifaz Motor İ̇çin
110/120 V'ta Anma Değeri1 hp
230 V'ta Anma Değeri1 hp
3 Fazlı Trifaz Motor İ̇çin
200/208 V'ta Anma Değeri2 hp
220/230 V'ta Anma Değeri3 hp
460/480 V'ta Anma Değeri5 hp
575/600 V'ta Anma Değeri7,5 hp
Kontak Yük Kapasitesi Yardımcı Kontaklar UL UyarıncaA600 / P600
UL File Number (ccn)E31519 (NLDX, NLDX7)
Kısa devre koruması
Minyatür Devre Kesici Modeli Yardımcı Devrenin Kısa Devre Korunması İ̇çin 230 V'a KadarC karakteristiği: 10 A; 0,4 kA
Sigorta Elemanı Modeli
Ana Devrenin Kısa Devreye Karşı Korunması İ̇çin
Düzenleme Türü 1’de GerekliGG: 63 A (690 V, 100 kA), aM: 32 A (690 V, 100 kA), BS88: 63 A (415 V, 80 kA)
Düzenleme Türü 2’de GerekliGG: 25 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 25 A (415 V, 80 kA)
Yardımcı Anahtar Kısa Devre Koruması İ̇çin GerekliGG: 10 A (500 V, 1 kA)
Montaj/ Sabitleme/ Ebatlar
Montaj KonumuDikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
Sabitleme Türü Sıra MontajıEvet
Sabitleme TürüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
Yükseklik85 mm
Genişlik45 mm
Derinlik97 mm
Uyulması Gereken Mesafe
Sıralı Montajda
Önde10 mm
Yukarı10 mm
Aşağı Doğru10 mm
Yanlarda0 mm
Topraklanmış Parçalara
Yanlarda6 mm
Gerilim Taşıyan Parçalara
Bağlantılar/ Terminaller
Elektrik Bağlantısı Modeli
Ana Devre İ̇çinVida bağlantısı
Yardımcı Ve Kontrol Devreleri İ̇çinVida bağlantısı
Kontaktörde Yardımcı Kontaklar İ̇çinVida bağlantısı
SolenoidVida bağlantısı
Bağlanabilir İ̇letken Kesiti Türü
Ana Kontaklar İ̇çin
Tek Telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
Tek Telli Veya Çok Telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
İ̇nce Telli Kablo Uç İ̇şlemeli2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
AWG Hatlarında Ana Kontaklar İ̇çin2x (16 ... 12), 2x (14 ... 8)
Bağlanabilir İ̇letken Kesiti Ana Kontaklar İ̇çin
Tek Telli1 ... 10 mm²
Çok Telli1 ... 10 mm²
İ̇nce Telli Kablo Uç İ̇şlemeli1 ... 10 mm²
Bağlanabilir İ̇letken Kesiti Yardımcı Kontaklar İ̇çin
Tek Telli Veya Çok Telli0,5 ... 2,5 mm²
İ̇nce Telli Kablo Uç İ̇şlemeli0,5 ... 2,5 mm²
Yardımcı Kontaklar İ̇çin
Tek Telli Veya Çok Telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
İ̇nce Telli Kablo Uç İ̇şlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
AWG Hatlarında Yardımcı Kontaklar İ̇çin2x (20 ... 16), 2x (18 ... 14)
AWG Numarası Kodlanmış Bağlanabilir İ̇letken Kesiti Ana Kontaklar İ̇çin16 ... 8
AWG Numarası Kodlanmış Bağlanabilir İ̇letken Kesiti Yardımcı Kontaklar İ̇çin20 ... 14
Emniyet
Ürün Fonksiyonu
IEC 60947-4-1 Uaryınca Aynalı KontakEvet
IEC 60947-5-1 Uyarınca Pozitif KılavuzlamalıHayir
Güvenlik Fonksiyonu İ̇çin UygundurEvet
Kullanma Uygunluğu Emniyetli KapatmaEvet
Kullanım Süresi Maksimum20 a
Test Aşınmaya Göre Kullanım Süresi GerekliEvet
Tehlike Yaratan Kesilmelerin Oranı
Düşük Zorlanma Oranında Sn 31920 Uyarınca40 %
Yüksek Zorlanma Oranında Sn 31920 Uyarınca73 %
B10 Değeri Yüksek Zorlanma Oranında Sn 31920 Uyarınca1 000 000
Devre Dışı Kalma Oranı [fit] Düşük Zorlanma Oranında Sn 31920 Uyarınca100 FIT
ISO 13849
Cihaz Tipi ISO 13849-1 Uyarınca3
Yüksek Boyutlandırma ISO 13849-2 Uyarınca GerekliEvet
IEC 61508
Emniyetli Cihaz Türü IEC 61508-2 UyarıncaA tipi
Elektrik Güvenliği
IP Koruma Türü Ön Tarafta IEC 60529 UyarıncaİP20
Temas Koruması Ön Tarafta IEC 60529 UyarıncaÖnden dikey dokunma durumunda parmak korumalı
Çevresel Ürün Açıklaması
Küresel İsınma Potansiyeli [co2 Eq] / Üretim Esnasında1.9 kg
Küresel İsınma Potansiyeli [co2 Eq] / İ̇şletim Sırasında72.4 kg
Küresel İsınma Potansiyeli [co2 Eq] / Kullanım Ömrü Uyarınca0.117 kg
Küresel İsınma Potansiyeli [co2 Eq] / Toplam74.2 kg
Ticari Veriler
Ürünle ilgili
Değer
Yaşam Döngüsü DurumuAktif Ürün
Ürün AilesiSIRIUS 3RT contactors, 3-pole, up to 250 kW Ürün ailesi
EAN4011209831278
UPC662643912135
Emtia Kodu (gti̇p)85364900
Fiyatlandırma ile ilgili
Müşteri Fiyatı
Liste Fiyatı
Fi̇yat Grubu / HQ Fiyat Grubu41B
Hammadde İ̇çin Ek Ücret
Metal FaktörLEO----- Metal Faktör
Teslimatla ilgili
İ̇̇hracat Kontrol DüzenlemeleriL : N / ECCN : N
Standart Teslim Süresi5 Gün(ler)
Ambalaj Boyutları (u X G X Y)92,00 x 54,00 x 105,5 mm
Net Ağırlık0,408 Kg
Miktar Birim1 Adet
Paket Miktarı1
Minimum Order Quantity1
Tehlikeli MallarHayır
Çevre ile ilgili
WEEE (2012/19/eu) Geri Alma YükümlülükleriEvet
Compliance With The Substance Restrictions According To RoHS DirectiveSince: 01.10.2009
REACH Art. 33 Duty To İ̇nform According To The Current List Of CandidatesReach Information
DeğerReach Information
SCIP Numarasıyok
Siemens'e özel
Ürün Kodu5336
Katalog KoduCC-IC10
Group CodeR711
Menşei ÜlkeAlmanya
Ürün SınıfıA: Standard product which is a stock item could be returned within the returns guidelines/period.
Sınıflandırma
EclassSürüm : 14, Sınıflandırma : 27-37-10-03 Sürüm : 12, Sınıflandırma : 27-37-10-03 Sürüm : 9.1, Sınıflandırma : 27-37-10-03 Sürüm : 9, Sınıflandırma : 27-37-10-03 Sürüm : 8, Sınıflandırma : 27-37-10-03 Sürüm : 7.1, Sınıflandırma : 27-37-10-03 Sürüm : 6, Sınıflandırma : 27-37-10-03
Sürüm14, Sınıflandırma : 27-37-10-03
Sürüm12, Sınıflandırma : 27-37-10-03
Sürüm9.1, Sınıflandırma : 27-37-10-03
Sürüm9, Sınıflandırma : 27-37-10-03
Sürüm8, Sınıflandırma : 27-37-10-03
Sürüm7.1, Sınıflandırma : 27-37-10-03
Sürüm6, Sınıflandırma : 27-37-10-03
ETIMSürüm : 10, Sınıflandırma : EC000066 Sürüm : 9, Sınıflandırma : EC000066 Sürüm : 8, Sınıflandırma : EC000066 Sürüm : 7, Sınıflandırma : EC000066
Sürüm10, Sınıflandırma : EC000066
Sürüm9, Sınıflandırma : EC000066
Sürüm8, Sınıflandırma : EC000066
Sürüm7, Sınıflandırma : EC000066
IDEASürüm : 4, Sınıflandırma : 4755
Sürüm4, Sınıflandırma : 4755
UNSPSCSürüm : 15, Sınıflandırma : 39-12-15-29
Sürüm15, Sınıflandırma : 39-12-15-29
Önemli Uyarılar

Ürünlerimiz kendi stoklarımızdan sizlere gönderilmektedir.

Stokta olmayan ürünleri eğer üretimden kalkmadıysa sizler için tedarik edebiliriz. Bu tür ürünler için bizimle iletişime geçebilirsiniz.

Firmamız E-Arşiv mükellefidir.

Satın almış olduğunuz ürünler %100 müşteri memnuniyeti kapsamında ambalajlı, ürünün orijinalliğinin bozulmamış olması kaydı ile 14 gün içerisinde iade alınabilmektedir..

Kargonuz kapınıza geldiğinde lütfen eksiksiz ve hasarlı olmadığından emin olduktan sonra teslim alınız. Eğer hasar veya eksik ürün var ise teslim almadan iade ediniz.
Bunlar da İlgini Çekebilir
Son Görüntülenenler
Herkes Bunlara Bakıyor
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
