Gelince Haber Ver| 3rt2628 | 1ap05 |
|---|---|

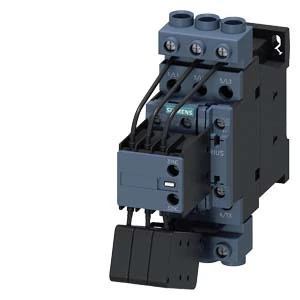

| Sirius 3rt26 Contactors For Capacitive Loads (ac | 6b), 3-pole |
| Lco | ---- |
| Al | N / Eccn : N |
| Since | 01.05.2014 |
| Cc | Ic10 |
| Sürüm | 14, Sınıflandırma : 27-37-10-06 |
| Sürüm | 12, Sınıflandırma : 27-37-10-06 |
| Sürüm | 9.1, Sınıflandırma : 27-37-10-06 |
| Sürüm | 9, Sınıflandırma : 27-37-10-06 |
| Sürüm | 8, Sınıflandırma : 27-37-10-06 |
| Sürüm | 7.1, Sınıflandırma : 27-37-10-06 |
| Sürüm | 6, Sınıflandırma : 27-37-10-06 |
| Sürüm | 10, Sınıflandırma : Ec001079 |
| Sürüm | 9, Sınıflandırma : Ec001079 |
| Sürüm | 8, Sınıflandırma : Ec001079 |
| Sürüm | 7, Sınıflandırma : Ec001079 |
| Sürüm | 4, Sınıflandırma : 4764 |
| Sürüm | 15, Sınıflandırma : 39-12-15-29 |
| Ürün Marka Adı | Sirius |
|---|---|
| Ürün Tanımı | Kondansatör Kontaktörleri |
| Ürün Tipi Tanımı | 3rt26 |
| Koruyucu Ebadı | S0 |
| Ürün Ilavesi Yardιmcι Anahtar | Hayir |
| Güç Kaybı [w] Akım Anma Değerinde | |
| Ac'de Sıcak Işletim Durumunda Kutup Başına | 3,8 W |
| Yük Akım Parçasız Tipik | 2,5 W |
| Güç Kaybı Hesaplaması Türü Kutba Bağlı | Kare |
| Izolasyon Gerilimi | |
| Ana Akım Devresinin Kirlilik Derecesi 3’te Anma Değeri | 690 V |
| Yardımcı Akım Devresinin Kirlilik Derecesi 3’te Anma Değeri | 690 V |
| Şok Gerilim Mukavemeti | |
| Ana Akım Devresinin Anma Değeri | 6 Kv |
| Yardımcı Akım Devresinin Anma Değeri | 6 Kv |
| Güvenli Ayırma Için Izin Verilen Maksimum Gerilim Bobin Ve Ana Kontaklar Arasında En 60947-1 Uyarınca | 400 V |
| Şok Mukavemeti Dikdörtgen Darbede | |
| Ac'de | 8,3g / 5 Ms, 5,3g / 10 Ms |
| Şok Mukavemeti Sinüs Darbesinde | |
| Ac'de | 13,5g / 5 Ms, 8,3g / 10 Ms |
| Mekanik Kullanım Süresi (işletim Çevrimleri) | |
| Yardımcı Anahtar Bloklu Kontaktör Tipik | 3 000 000 |
| Elektrikli Işletim Süresi (işletim Çevrimleri) | 150 000 |
| Referans Işareti Iec 81346-2:2009 Uyarınca | Q |
| Rohs Yönetmeliği (tarih) | 05/01/2014 |
| Mb Başına Net Ağırlık | 0,661 Kg |
| Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum | 2 000 M |
| Ortam Sıcaklığı | |
| Işletim Sırasında | -25 ... +60 °c |
| Depolama Sırasında | -55 ... +80 °c |
| Bağıl Nem Minimum | 10 % |
| Bağıl Nem 55 ℃'de Iec 60068-2-30 Uyarınca Maksimum | 95 % |
| Kutup Sayısı Ana Devre Için | 3 |
| Kapayıcı Sayısı Ana Kontaklar Için | 3 |
| Açıcı Sayısı Ana Kontaklar Için | 0 |
| Işletim Akımı Ac-6b'de 690 V'ta 60 °c Ortam Sıcaklığında Anma Değeri | 47,6 A |
| Reaktif Güç Ac-6b'de | |
| 230 V'ta 50/60 Hz'de 60 °c Ortam Sıcaklığında Anma Değeri | 6 ... 19 Kvar |
| 400 V'ta 50/60 Hz'de 60 °c Ortam Sıcaklığında Anma Değeri | 11 ... 33 Kvar |
| 500 V'ta 50/60 Hz'de 60 °c Ortam Sıcaklığında Anma Değeri | 14 ... 41 Kvar |
| 690 V'ta 50/60 Hz'de 60 °c Ortam Sıcaklığında Anma Değeri | 19 ... 57 Kvar |
| Yük Boşaltma Frekansı | |
| Ac'de | 500 1/h |
| Anahtarlama Frekansı Ac-6b'de | |
| 230 V'ta Maksimum | 100 1/h |
| 240 V'ta Maksimum | 100 1/h |
| 400 V'ta Maksimum | 100 1/h |
| 480 V'ta Maksimum | 70 1/h |
| 500 V'ta Maksimum | 65 1/h |
| 600 V'ta Maksimum | 45 1/h |
| 690 V'ta Maksimum | 36 1/h |
| Gerilim Türü | Ac |
| Gerilim Türü Kontrol Besleme Gerilimi | Ac |
| Kontrol Besleme Gerilimi Ac'de | |
| 50 Hz'de Anma Değeri | 230 V |
| Kontrol Besleme Gerilimi Frekansı | |
| 1 Anma Değeri | 50 Hz |
| Çalışma Alanı Faktörü Kontrol Gerilimi Anma Değeri Solenoid Ac'de | |
| 50 Hz'de | 0,8 ... 1,1 |
| Kapanma Görünür Gücü Solenoid Ac'de | 77 Va |
| Güç Faktörü Endüktif Bobin Kapanma Gücünde | 0,82 |
| Tutma Görünür Gücü Solenoid Ac'de | 9,8 Va |
| Güç Faktörü Endüktif Bobin Tutma Gücünde | 0,25 |
| Kapanış Gecikmesi | |
| Ac'de | 8 ... 40 Ms |
| Açılış Gecikmesi | |
| Ac'de | 4 ... 16 Ms |
| Elektrik Arkı Süresi | 10 ... 10 Ms |
| Aktivasyon Modeli Anahtar Tahriki | Standart A1 - A2 |
| Kalan Akım Elektronik <0> Sinyali Ile Kumandalamada | |
| Ac'de 230 V'ta Maksimum Izin Verilen | 7 Ma |
| Açıcı Sayısı Yardımcı Kontaklar Için | 2 |
| Takılabilir | 0 |
| Gecikmesiz Anahtarlama | 2 |
| Kapayıcı Sayısı Yardımcı Kontaklar Için | 1 |
| Takılabilir | 0 |
| Gecikmesiz Anahtarlama | 1 |
| Işletim Akımı Yardımcı Kontaklar Ac-12'de Maksimum | 10 A |
| Işletim Akımı Yardımcı Kontaklar Ac-15'te | |
| 230 V'ta | 6 A |
| 400 V'ta | 3 A |
| 690 V'ta | 1 A |
| Işletim Akımı Yardımcı Kontaklar Dc-13'te | |
| 24 V'ta | 6 A |
| 60 V'ta | 2 A |
| 110 V'ta | 1 A |
| 125 V'ta | 0,9 A |
| 220 V'ta | 0,3 A |
| Kontak Güvenilirliği Yardımcı Kontaklar | 0,00000001 |
| Kontak Yük Kapasitesi Yardımcı Kontaklar Ul Uyarınca | A600 / Q600 |
| Category Control Number (ccn) | E31519 (nldx, Nldx7) |
| Minyatür Devre Kesici Modeli Yardımcı Devrenin Kısa Devre Korunması Için 230 V'a Kadar | C Karakteristiği: 10 A; 0,4 Ka |
| Sigorta Elemanı Modeli | |
| Ana Devrenin Kısa Devreye Karşı Korunması Için Düzenleme Türü 1’de Gerekli | Gg: 100 A (690 V, 50 Ka) |
| Yardımcı Anahtar Kısa Devre Koruması Için Gerekli | Gg: 10 A (690 V, 1 Ka) |
| Montaj Konumu | Dikey Montaj Yüzeyinde +/-180° Döndürülebilir, Dikey Montaj Yüzeyinde +/- 22,5° Öne Ve Arkaya Eğilebilir. |
| Sabitleme Türü | Din En 50022 Uyarınca 35 Mm'lik Üst Geçmeli Raya Vidalı Ve Sustalı Sabitleme |
| Yükseklik | 150 Mm |
| Genişlik | 45 Mm |
| Derinlik | 155 Mm |
| Uyulması Gereken Mesafe | |
| Sıralı Montajda Yanlarda | 10 Mm |
| Topraklanmış Parçalara Yanlarda | 10 Mm |
| Elektrik Bağlantısı Modeli | |
| Ana Devre Için | Vida Bağlantısı |
| Yardımcı Ve Kontrol Devreleri Için | Vida Bağlantısı |
| Kontaktörde Yardımcı Kontaklar Için | Vida Bağlantısı |
| Solenoid | Vida Bağlantısı |
| Bağlanabilir Iletken Kesiti Türü Ana Kontaklar Için | |
| Tek Telli | 1x (2,5 ... 25 Mm²) |
| Çok Telli | 2x (1 ... 2,5 Mm²), 2x (2,5 ... 10 Mm²) |
| Tek Telli Veya Çok Telli | 1x (2,5 ... 25 Mm²) |
| Ince Telli Kablo Uç Işlemeli | 1x (2,5 ... 16 Mm²) |
| Bağlanabilir Iletken Kesiti Türü | |
| Yardımcı Kontaklar Için | |
| — Tek Telli | 2x (0,5 ... 1,5 Mm²), 2x (0,75 ... 2,5 Mm²), 2x 4 Mm² |
| — Tek Telli Veya Çok Telli | 2x (0,5 ... 1,5 Mm²), 2x (0,75 ... 2,5 Mm²), 2x 4 Mm² |
| — Ince Telli Kablo Uç Işlemeli | 2x (0,5 ... 1,5 Mm²), 2x (0,75 ... 2,5 Mm²) |
| Awg Hatlarında Yardımcı Kontaklar Için | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| Bağlanabilir Asgari Kesit Türü Ana Kontaklar Için Ac-6b'de | |
| 40 °c'de | 1x 16 Mm² |
| 60 °c'de | 1x 25 Mm² |
| Awg Numarası Kodlanmış Bağlanabilir Iletken Kesiti Ana Kontaklar Için | 10 ... 4 |
| Ürün Fonksiyonu | |
| Iec 60947-4-1 Uaryınca Aynalı Kontak | Hayir |
| Iec 60947-5-1 Uyarınca Pozitif Kılavuzlamalı | Hayir |
