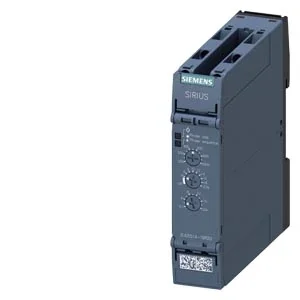

Siemens 3UG5514-1BR20 Faz Sırası Faz Kaybı Faz Asimetri Ve Düşük Gerilim İzleme Rölesi 2CO Kontak Vidalı Bağlantı - 1

%68

SİEMENS

Siemens 3UG5514-1BR20 Faz Sırası Faz Kaybı Faz Asimetri Ve Düşük Gerilim İzleme Rölesi 2CO Kontak Vidalı Bağlantı

Name: Siemens 3UG5514-1BR20 Faz Sırası Faz Kaybı Faz Asimetri Ve Düşük Gerilim İzleme Rölesi 2CO Kontak Vidalı Bağlantı
Brand: SİEMENS
SKU: 3UG5514-1BR20
Price: 4987.39 TRY
Availability: OutOfStock

Ürün Kodu : 3UG5514-1BR20

15.585,60 TL

4.987,39 TL

Kazancınız

10.598,21TL

Fiyat Alarmı

Kredi kartı ile ayda 507,01 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 41,60 TL değerinde 208 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Analog Ayarlanabilir Kontrol Rölesi Faz Düşmesi Faz Sırası Asimetri Ve Düşük Şebeke Gerilimi Denetimi 3X 160-690 V AC 15-70 Hz 2 Co Kontak Vida Tipi Klemens

Teknik Özellikler

Sınıflandırma

Ürün Marka Adı	SIRIUS
Ürün Tanımı	Analog ayarlanabilen ağ denetim rölesi
Ürün Modeli	Faz sırası, düşmesi, asimetri ve düşük gerilimin denetlenmesi
Ürün Tipi Tanımı	3UG5

Genel teknik veriler

Ürün Fonksiyonu	Şebeke denetlemesi
Gösterge Modeli Led	Evet
Ekran Modeli	LED
Güç Kaybı [w] Maksimum	1,8 W
Güç Kaybı [v∙a] Maksimum	5,1 VA
İ̇zolasyon Gerilimi IEC 60664 Uyarınca Aşırı Gerilim Kategorisi İ̇ii İ̇çin
Kirlilik Derecesi 2'de Anma Değeri	690 V
Kirlilik Derecesi 3’te Anma Değeri	690 V
Kirlilik Derecesi	3
Gerilim Türü
Kontrol İ̇çin	AC
İ̇şletim Gerilimi Çalıştırmak İ̇çin	AC/DC
Şok Gerilim Mukavemeti Anma Değeri	6 kV
Şok Mukavemeti IEC 60068-2-27 Uyarınca	Yarım sinüs dalgası 15 g / 11 ms
Titreşime Dayanıklılık IEC 60068-2-6 Uyarınca	10 ... 55 Hz: 0,35 mm
Anahtarlama Durumu	Tek kararlı
Mekanik Kullanım Süresi (işletim Çevrimleri) Tipik	10 000 000
Elektrikli İ̇şletim Süresi (işletim Çevrimleri) AC-15'TE 230 V'ta Tipik	100 000
Termik Akım Temaslı Anahtar Elemanı Maksimum	5 A
Referans İ̇şareti IEC 81346-2:2009 Uyarınca	K
Bağıl Tekrarlama Hassasiyeti	0 %
RoHS Yönetmeliği (tarih)	06/01/2023
Svhc Substance Name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
MB Başına Net Ağırlık	169 g

Ürün fonksiyonu

Ürün Fonksiyonu
Alçak Gerilim Teşhisi	Evet
Aşırı Gerilim Teşhisi	Hayir
Faz Sekans Teşhisi	Evet
Faz Kesintisi Teşhisi	Evet
Asimetri Teşhisi	Evet
Aşırı Akım Teşhisi 1 Faz	Hayir
Aşırı Gerilim Teşhisi 3 Faz	Hayir
Alçak Akım Teşhisi 1 Faz	Hayir
Alçak Gerilim Teşhisi 3 Faz	Evet
Gerilim Penceresi Teşhisi 3 Faz	Hayir
Ayarlanabilir Çalışma Kapalι Akım Prensibi	Hayir
Otomatik Sıfırlama	Evet
Nötr İ̇letken Denetimi Ayarlanabilir	Hayir
Kullanma Uygunluğu Emniyetli Devreler	Hayir

Kontrol devresi/ Kumanda

Gerilim Türü Kontrol Besleme Gerilimi	AC
Kontrol Besleme Gerilimi 1 Ac'de
50 Hz'de	200 ... 690 V
60 Hz'de	200 ... 690 V
Çalışma Alanı Faktörü Kontrol Gerilimi Anma Değeri Ac'de 50 Hz'de
Başlangıç Değeri	0,85
Bitiş Değeri	1,1
Çalışma Alanı Faktörü Kontrol Gerilimi Anma Değeri Ac'de 60 Hz'de

Besleme gerilimi

Besleme Gerilimi Frekansı Anma Değeri	70 ... 15 Hz

Ara birimler

Arayüz Modeli Bluetooth	Hayir

Ölçüm devresi

Ölçülebilen Gerilim 1 Ac'de	160 ... 760 V
Ölçülebilen Gerilim 2 Ac'de	160 ... 760 V
Ayarlanabilir Anahtar Gecikme Süresi Başlangıç Değeri	0,1 s
Ayarlanabilir Tepki Gecikme Süresi
Başlangıçta	0,1 s
Limit Değeri Aşımında Veya Altına Düşüşte	0,1 ... 20 s
Köprüleme Süresi Şebeke Kesintisinde Minimum	20 ms
Tepki Süresi Maksimum	500 ms
Bağıl Sıcaklığa İ̇lişkin Ölçüm Sapması	1 %

Doğruluk

Bağıl Ölçüm Hassasiyeti	5 %
°c Başına Sıcaklık Geçişi	0 %/°C

Kısa devre koruması

Sigorta Elemanı Modeli
Röle Çıkışlarının Kapama Kontaklarının Kısa Devre Koruması İ̇çin Gerekli	GL/gG: 6 gL/gG: 2 A veya C tipi LS şalter: 1 A
Röle Çıkışlarının Açıcı Kontaklarının Kısa Devre Korunması İ̇çin Gerekli	GL/gG: 6 gL/gG: 2 A veya C tipi LS şalter: 1 A

İletişim/ Protokol

Protokol Desteklenir İ̇o-link Protokolü	Hayir
Gerilim Beslemesi Türü İ̇o-link Master Üzerinden	Hayir

Yardιmcι akιm devresi

Malzeme Anahtar Kontağı	AgSnO2
Açıcı Sayısı Gecikmeli Anahtarlama	0
Kapayıcı Sayısı Gecikmeli Anahtarlama	0
Co Kontak Sayısı
Yardımcı Kontaklar İ̇çin	2
Gecikmeli Anahtarlama	2
Anahtarlama Frekansı 3rt2 Kontaktörü Kontaktörüyle Maksimum	5 000 1/h
Kontak Güvenilirliği Yardımcı Kontaklar	Beher 100 milyonda hatalı çalıştırma (17 V, 5 mA)
Kontak Yük Kapasitesi Yardımcı Kontaklar UL Uyarınca	R300 / B300

Ana akım devresi

Kutup Sayısı Ana Devre İ̇çin	3
Akım Dayanıklılığı Çıkış Rölesi AC-15'TE
250 V'ta 50/60 Hz'de	3 A
400 V'ta 50/60 Hz'de	3 A
Akım Dayanıklılığı Çıkış Rölesi DC-13'TE
24 V'ta	1 A
110 V'ta	0,2 A
125 V'ta	0,2 A
230 V'ta	0,1 A
250 V'ta	0,1 A
İ̇şletim Akımı 17 V'ta Minimum	5 mA
Daimi Akım Diazed Çıkış Rölesi Sigorta Fişi	6 A

Elektro manyetik uyumluluk

Emu Parazit Yayımı IEC 60947-1 Uyarınca	Sιnιf A
İ̇letkene Bağlı Parazit Oluşumu
Patlama Nedeniyle IEC 61000-4-4 Uyarınca	2 kV (akım bağlantısı), 2 kV (sinyal bağlantısı)
İ̇letken Topraklama Dalgalanma Nedeniyle IEC 61000-4-5 Uyarınca	2 kV
Hattan Hata Dalgalanma Nedeniyle IEC 61000-4-5 Uyarınca	1 kV
Alana Bağlı Parazit IEC 61000-4-3 Uyarınca	10 V/m
Elektro Statik Boşalım IEC 61000-4-2 Uyarınca	6 kV kontak boşaltımı / 8 kV hava boşaltımı

Potansiyel ayrım

Potansiyel Ayrım Modeli	Galvanik ayırma
Potansiyel Ayrım
Giriş Ve Çıkış Arasında	Evet
Çıkışlar Arasında	Evet
Gerilim Beslemesi Ve Diğer Devreler Arasında	Evet

Elektrik Güvenliği

IP Koruma Türü Ön Tarafta IEC 60529 Uyarınca	İP20

Bağlantılar/ Terminaller

Ürün Bileşeni Çıkarılabilir Ana Devre Terminali	Evet
Ürün Bileşeni Çıkarılabilir Yardımcı Akım Ve Kontrol Devresi Terminali	Evet
Elektrik Bağlantısı Modeli	Vida tipi klemens
Bağlantı Klemensi Tipi Yıldızlı Vida Başlı	PZ 1
Bağlanabilir İ̇letken Kesiti Türü
Tek Telli	1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
İ̇nce Telli Kablo Uç İ̇şlemeli	1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
AWG Hatlarında Tek Telli	1x (20 ... 12), 2x (20 ... 14)
Bağlanabilir İ̇letken Kesiti
Tek Telli	0,5 ... 4 mm²
İ̇nce Telli Kablo Uç İ̇şlemeli	0,5 ... 4 mm²
AWG Numarası Kodlanmış Bağlanabilir İ̇letken Kesiti
Tek Telli	20 ... 12
Çok Telli	20 ... 12
Sıkma Torku Vida Bağlantısında	0,6 ... 0,8 N·m
İ̇zolasyon Sıyırma Uzunluğu	10 mm

Montaj/ Sabitleme/ Ebatlar

Montaj Konumu	İsteğe göre
Sabitleme Türü	35 mm'lik üstten geçmeli raya vidalı ve tırnaklı sabitleme
Yükseklik	100 mm
Genişlik	22,5 mm
Derinlik	90 mm
Uyulması Gereken Mesafe
Sıralı Montajda
Önde	0 mm
Geride	0 mm
Yukarı	0 mm
Aşağı Doğru	0 mm
Yanlarda	0 mm
Topraklanmış Parçalara
Gerilim Taşıyan Parçalara

Ortam koşulları

Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum	2 000 m
Ortam Sıcaklığı
İ̇şletim Sırasında	25 ... +60 °C
Depolama Sırasında	40 ... +85 °C
Taşıma Sırasında	40 ... +85 °C
Bağıl Nem İ̇şletim Sırasında Maksimum	70 %
Çevresel Ürün Açıklaması
Küresel İsınma Potansiyeli [co2 Eq] / Üretim Esnasında	5.65 kg
Küresel İsınma Potansiyeli [co2 Eq] / Dağıtım Sırasında	0.0387 kg
Küresel İsınma Potansiyeli [co2 Eq] / İ̇şletim Sırasında	12.3 kg
Küresel İsınma Potansiyeli [co2 Eq] / Kullanım Ömrü Uyarınca	0.0297 kg
Küresel İsınma Potansiyeli [co2 Eq] / Toplam	18 kg

Ticari Veriler

Ürünle ilgili

Değer
Yaşam Döngüsü Durumu	Aktif Ürün
Ürün Ailesi	Line monitoring Ürün ailesi
EAN	4047621099927
UPC
Emtia Kodu (gti̇p)	85364900

Fiyatlandırma ile ilgili

Müşteri Fiyatı
Liste Fiyatı
Fi̇yat Grubu / HQ Fiyat Grubu	41H
Hammadde İ̇çin Ek Ücret
Metal Faktör	LAO----- Metal Faktör

Teslimatla ilgili

İ̇̇hracat Kontrol Düzenlemeleri	L : N / ECCN : N
Standart Teslim Süresi	3 Gün(ler)
Ambalaj Boyutları (u X G X Y)	127,00 x 111,00 x 38,00 mm
Net Ağırlık	0,169 Kg
Miktar Birim	1 Adet
Paket Miktarı	1
Minimum Order Quantity	1
Tehlikeli Mallar	Hayır

Çevre ile ilgili

WEEE (2012/19/eu) Geri Alma Yükümlülükleri	Evet
Compliance With The Substance Restrictions According To RoHS Directive	Since: 01.06.2023
REACH Art. 33 Duty To İ̇nform According To The Current List Of Candidates	Lead CAS-Nr. 7439-92-1 > 0,1 % (w / w) Lead monoxide (lead oxide) lblREACHCasNo7368 > 0,1 % (w / w) 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one lblREACHCasNo8105 > 0,1 % (w / w) Melamine CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w)
Değer	Lead CAS-Nr. 7439-92-1 > 0,1 % (w / w)
Değer	Lead monoxide (lead oxide) lblREACHCasNo7368 > 0,1 % (w / w)
Değer	2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one lblREACHCasNo8105 > 0,1 % (w / w)
Değer	Melamine CAS-No. 108-78-1 > 0,1 % (w / w)
Değer	6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w)
SCIP Numarası	2699abda-1aac-4b03-9aa9-ed213d163105
Sürdürülebilirlik

Siemens'e özel

Ürün Kodu	5885
Katalog Kodu	CC-IC10
Group Code	R711
Menşei Ülke	Almanya
Ürün Sınıfı	A: Standard product which is a stock item could be returned within the returns guidelines/period.

Sınıflandırma

Eclass	Sürüm : 14, Sınıflandırma : 27-37-18-03 Sürüm : 12, Sınıflandırma : 27-37-18-03 Sürüm : 9.1, Sınıflandırma : 27-37-18-03 Sürüm : 9, Sınıflandırma : 27-37-18-03 Sürüm : 8, Sınıflandırma : 27-37-18-03 Sürüm : 7.1, Sınıflandırma : 27-37-18-03 Sürüm : 6, Sınıflandırma : 27-37-18-03
Sürüm	14, Sınıflandırma : 27-37-18-03
Sürüm	12, Sınıflandırma : 27-37-18-03
Sürüm	9.1, Sınıflandırma : 27-37-18-03
Sürüm	9, Sınıflandırma : 27-37-18-03
Sürüm	8, Sınıflandırma : 27-37-18-03
Sürüm	7.1, Sınıflandırma : 27-37-18-03
Sürüm	6, Sınıflandırma : 27-37-18-03
ETIM	Sürüm : 10, Sınıflandırma : EC001441 Sürüm : 9, Sınıflandırma : EC001441 Sürüm : 8, Sınıflandırma : EC001441 Sürüm : 7, Sınıflandırma : EC001441
Sürüm	10, Sınıflandırma : EC001441
Sürüm	9, Sınıflandırma : EC001441
Sürüm	8, Sınıflandırma : EC001441
Sürüm	7, Sınıflandırma : EC001441
IDEA	Sürüm : 4, Sınıflandırma : 4727
Sürüm	4, Sınıflandırma : 4727
UNSPSC	Sürüm : 15, Sınıflandırma : 39-12-15-21
Sürüm	15, Sınıflandırma : 39-12-15-21
