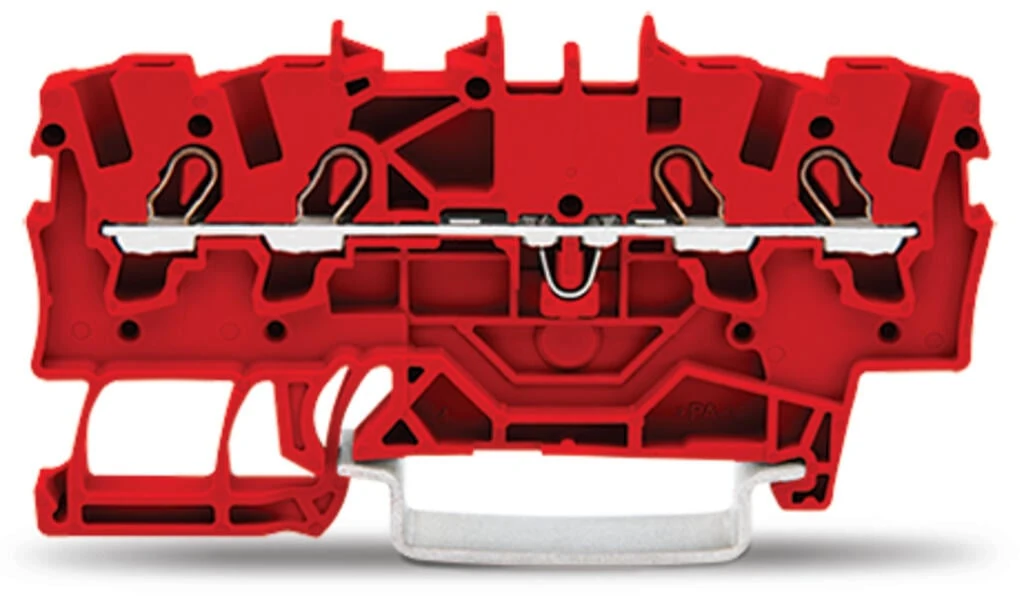

Wago 2001-1403 4 İletkenli Geçiş Klemensi 1,5 mm² Kırmızı

Name: Wago 2001-1403 4 İletkenli Geçiş Klemensi 1,5 mm² Kırmızı
Brand: WAGO
SKU: 2001-1403
Price: 33.43 TRY
Availability: InStock

Ürün Kodu : 2001-1403

Stokta Son 100 Adet

87,97 TL

33,43 TL

Kazancınız

54,54TL

Fiyat Alarmı

Kredi kartı ile ayda 3,40 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,20 TL değerinde 1 Parapuan kazanacaksınız.

Min. Sip. Miktarı 100 Adet

Beğen

Tahmini Kargoya Teslim: 30.04.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Detayı

Through terminal block, 2001 Series, Push-in CAGE CLAMP® This through terminal block (item number 2001-1403) is designed to connect conductors quickly and easily.

İletkenleri bu terminal bloğuna bağlarken şerit uzunluklarının 9 ile 11 mm arasında olduğundan emin olun.

İster endüstriyel ister bina uygulamalarında olsun, raya monte geçişli klemenslerimiz elektrik iletkenlerini hızlı ve güvenli bir şekilde bağlamak için mükemmel çözümdür.

Versiyona bağlı olarak bunları tipik kablolama veya potansiyel dağıtım için kullanabilirsiniz.

Bu ürün iletken terminallere sahiptir ve Push-in CAGE CLAMP®'yi kullanır.

Push-in CAGE CLAMP® teknolojisi her türlü iletken için evrensel bir bağlantı çözümü sağlar.

ferrul'lere sahip hem tek damarlı hem de ince telli iletkenlerin alet gerektirmeden doğrudan kenetleme noktasına yerleştirilmesine olanak tanır.

Boyutlar: (4,2 x 69,9 x 39,5) mm (genişlik x yükseklik x derinlik).

Bu geçişli terminal bloğu, 0.25 mm² ila 2.5 mm² arasındaki iletken kesitleri için uygundur.

Bunu raya monteli terminal bloğu aracılığıyla çalıştırmak için bir çalıştırma aleti kullanılır.

TOPJOB® S ray montajlı klemenslerimiz farklı endüstriyel uygulamalarda ve modern bina kurulumlarında güvenli elektrik bağlantılarını garanti eder.

ferrul'ler ile tek damarlı, çok damarlı ve ince damarlı iletkenleri hızla bağlayabileceğiniz için kablolamayı basitleştirirler.

Bu ürün belirli Ex uygulamalar için tasarlanmıştır (lütfen ürün veri sayfasına bakın).

Elektrik Verisi

Başına Derecelendirme	ATEX: PTB 05 ATEX 1094 U / IECEx: PTB 05.0034U (Ex eb IIC Gb)
Anma Gerilimi En (ex E Ii)	550 V
Nominal Akım (ex E Ii)	17 A
Köprülü Nominal Akım (ex E Ii)	16 A

Kutup Başına Güç Kaybı (potansiyel)	0,593 W
Güç Kaybı Spesifikasyonu için Nominal Akım I N	18 A
Belirtilen, Akıma Bağlı Güç Kaybı için Direnç Değeri	0,002 Ω

Kablolama Tipi	Önden girişli kablolama

1'e Göre Derecelendirme	IEC/EN 60947-7-1
Aşırı Gerilim Kategorisi	III	III	II
Kirlilik Derecesi	3	2	2
Anma Gerilimi	800 V	-	-
Şok Gerilimi	8 kV	-	-
Nominal Akım	17.5 A	-	-
İletken Kesitindeki Akım (maks.) Mm²	24 A	-	-
Onay Sayısı	UL 1059
Grubu Kullan	B	C	D
Anma Gerilimi	600 V	600 V	-
Anma Akımı	15 A	15 A	-
Onay Sayısı	CSA 22.2 No 158
Grubu Kullan	B	C	D
Anma Gerilimi	600 V	600 V	-
Anma Akımı	15 A	15 A	-

Iec/en Değerleri

1'e Göre Derecelendirme	IEC/EN 60947-7-1
Aşırı Gerilim Kategorisi	III	III	II
Kirlilik Derecesi	3	2	2
Anma Gerilimi	800 V	-	-
Şok Gerilimi	8 kV	-	-
Nominal Akım	17.5 A	-	-
İletken Kesitindeki Akım (maks.) Mm²	24 A	-	-

Ul Onayları

Onay Sayısı	UL 1059
Grubu Kullan	B	C	D
Anma Gerilimi	600 V	600 V	-
Anma Akımı	15 A	15 A	-

Csa Onayları

Onay Sayısı	CSA 22.2 No 158
Grubu Kullan	B	C	D
Anma Gerilimi	600 V	600 V	-
Anma Akımı	15 A	15 A	-

Ex Bilgisi

Başına Derecelendirme	ATEX: PTB 05 ATEX 1094 U / IECEx: PTB 05.0034U (Ex eb IIC Gb)
Anma Gerilimi En (ex E Ii)	550 V
Nominal Akım (ex E Ii)	17 A
Köprülü Nominal Akım (ex E Ii)	16 A

Güç Kaybı

Kutup Başına Güç Kaybı (potansiyel)	0,593 W
Güç Kaybı Spesifikasyonu için Nominal Akım I N	18 A
Belirtilen, Akıma Bağlı Güç Kaybı için Direnç Değeri	0,002 Ω

Genel

Kablolama Tipi	Önden girişli kablolama

Bağlantı Verisi

Toplam Bağlantı Noktası Sayısı	4
Toplam Potansiyel Sayısı	1
Seviye Sayısı	1
Jumper Yuvası Sayısı	2

Bağlantı Teknolojisi	İtmeli CAGE CLAMP ®
Çalıştırma Türü	El aleti
Bağlanabilir Iletken Malzemeler	Bakır
Nominal Kesit	1,5 mm²
Tek Damarlı Boylar	0,25 … 2,5 mm² / 22 … 14 AWG
Tek Damarlı, Doğrudan Takılabilir	0,75 … 2,5 mm² / 18 … 14 AWG
İnce Bükümlü Kablolar	0,25 … 2,5 mm² / 22 … 14 AWG
İnce Bükümlü Kablolar, Yalıtımlı Yüksüklü	0,25 … 1,5 mm² / 22 … 16 AWG
Min. Ince Bükümlü, Yalıtımlı Yüksüklü, Bastırarak Sonlandırma	0,75 … 1,5 mm² / 18 … 16 AWG
Not (iletken Kesiti)	İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir.
Sıyırma Uzunluğu	9 … 11 mm / 0.35 … 0.43 inches
Kablolama Tipi	Önden girişli kablolama

Bağlantı 1

Bağlantı Teknolojisi	İtmeli CAGE CLAMP ®
Çalıştırma Türü	El aleti
Bağlanabilir Iletken Malzemeler	Bakır
Nominal Kesit	1,5 mm²
Tek Damarlı Boylar	0,25 … 2,5 mm² / 22 … 14 AWG
Tek Damarlı, Doğrudan Takılabilir	0,75 … 2,5 mm² / 18 … 14 AWG
İnce Bükümlü Kablolar	0,25 … 2,5 mm² / 22 … 14 AWG
İnce Bükümlü Kablolar, Yalıtımlı Yüksüklü	0,25 … 1,5 mm² / 22 … 16 AWG
Min. Ince Bükümlü, Yalıtımlı Yüksüklü, Bastırarak Sonlandırma	0,75 … 1,5 mm² / 18 … 16 AWG
Not (iletken Kesiti)	İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir.
Sıyırma Uzunluğu	9 … 11 mm / 0.35 … 0.43 inches
Kablolama Tipi	Önden girişli kablolama

Geometrik Veriler

Genişlik	4,2 mm / 0.165 inches
Yükseklik	69,9 mm / 2.752 inches
Din-35 Rayının Üst Kenarından Itibaren Uzunluk	32,9 mm / 1.295 inches
Derinlik	39,5 mm / 1.555 inches

Mekanik Veri

Montaj Tipi	DIN-35 ray
Etiketleme Seviyesi	Ortaya/yana etiketleme

Malzeme Verileri

Renk	kırmızı
Malzeme Grubu	I
İzolasyon Malzemesi	Poliamid 66 (PA 66)
Ul 94'e Göre Tutuşabilirlik Değeri	V0
Yangın Yükü	0,124 MJ
Ağırlık	5,2 g

Çevresel Gereksinimler

İşleme Sıcaklığı	-35 … +85 °C
Sürekli Çalışma Sıcaklığı	-60 … +105 °C

Test Spesifikasyonu Demiryolu Uygulamaları Demiryolu Taşıtları Elektronik Ekipman	DIN EN 50155 (VDE 0115-200):2022-06
Test Prosedürü Demiryolu Uygulamaları – Demiryolu Taşıt Ekipmanları – Şok ve Titreşim Testleri	DIN EN 61373 (VDE 0115-0106):2011-04
Spectrum / Montaj Yeri	Hizmet ömrü testi, Kategori 1, A/B Sınıfı
Gürültü Benzeri Titreşim ile Fonksiyon Testi	Standardın 8. Bölümüne göre test geçildi
Sıklık	f 1 = 5 Hz ila f 2 = 150 Hz
İvme	0,101g (tüm eksenler için kullanılan en yüksek test seviyesi)
Her Eksen için Test Süresi	10 dakika
Test Yönergeleri	X, Y ve Z eksenleri
Izleme Kontağı	Geçti
Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü	Geçti
Artırılmış Gürültü Benzeri Titreşim Seviyeleri ile Simüle Edilmiş Hizmet Ömrü Testi	Standardın 9. Bölümüne göre test geçildi
Sıklık	f 1 = 5 Hz ila f 2 = 150 Hz
İvme	0,572g (tüm eksenler için kullanılan en yüksek test seviyesi)
Her Eksen için Test Süresi	5 h
Test Yönergeleri	X, Y ve Z eksenleri
Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme	Geçti
Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü	Geçti
Şok Testi	Standardın 10. Bölümüne göre test geçildi
Şok Şekli	Yarım sinüs
İvme	5g (tüm eksenler için kullanılan en yüksek test seviyesi)
Şok Süresi	30 ms
Eksen Başına Şok Sayısı	3 pos. ve 3 neg.
Test Yönergeleri	X, Y ve Z eksenleri
Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme	Geçti
Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü	Geçti
Demiryolu Araçları için Titreşim ve Şok Stresi	Geçti

Çevresel Testler (çevresel Koşullar)

Test Spesifikasyonu Demiryolu Uygulamaları Demiryolu Taşıtları Elektronik Ekipman	DIN EN 50155 (VDE 0115-200):2022-06
Test Prosedürü Demiryolu Uygulamaları – Demiryolu Taşıt Ekipmanları – Şok ve Titreşim Testleri	DIN EN 61373 (VDE 0115-0106):2011-04
Spectrum / Montaj Yeri	Hizmet ömrü testi, Kategori 1, A/B Sınıfı
Gürültü Benzeri Titreşim ile Fonksiyon Testi	Standardın 8. Bölümüne göre test geçildi
Sıklık	f 1 = 5 Hz ila f 2 = 150 Hz
İvme	0,101g (tüm eksenler için kullanılan en yüksek test seviyesi)
Her Eksen için Test Süresi	10 dakika
Test Yönergeleri	X, Y ve Z eksenleri
Izleme Kontağı	Geçti
Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü	Geçti
Artırılmış Gürültü Benzeri Titreşim Seviyeleri ile Simüle Edilmiş Hizmet Ömrü Testi	Standardın 9. Bölümüne göre test geçildi
Sıklık	f 1 = 5 Hz ila f 2 = 150 Hz
İvme	0,572g (tüm eksenler için kullanılan en yüksek test seviyesi)
Her Eksen için Test Süresi	5 h
Test Yönergeleri	X, Y ve Z eksenleri
Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme	Geçti
Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü	Geçti
Şok Testi	Standardın 10. Bölümüne göre test geçildi
Şok Şekli	Yarım sinüs
İvme	5g (tüm eksenler için kullanılan en yüksek test seviyesi)
Şok Süresi	30 ms
Eksen Başına Şok Sayısı	3 pos. ve 3 neg.
Test Yönergeleri	X, Y ve Z eksenleri
Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme	Geçti
Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü	Geçti
Demiryolu Araçları için Titreşim ve Şok Stresi	Geçti

Ticari Veri

Ürün Grubu	22 (TOPJOB S)
Ambalaj. Birim	100 Adet
Sap'nin Tipik Paketlemesi	box
Sap Tesis 01'den Menşei	DE
Gtin	4045454537418
Sap Tesis 01'den Gümrük Tarifesi No.	85369010000

Ürün Sınıflandırması

Unspsc	39121410
Ecl@ss 10.0	27-14-11-20
Ecl@ss 9.0	27-14-11-20
Etm 9.0	EC000897
Etm 10.0	EC000897
Eccn	NO US CLASSIFICATION

Çevresel Ürün Uygunluğu

Rohs Uyumluluk Durumu	Compliant,No Exemption
