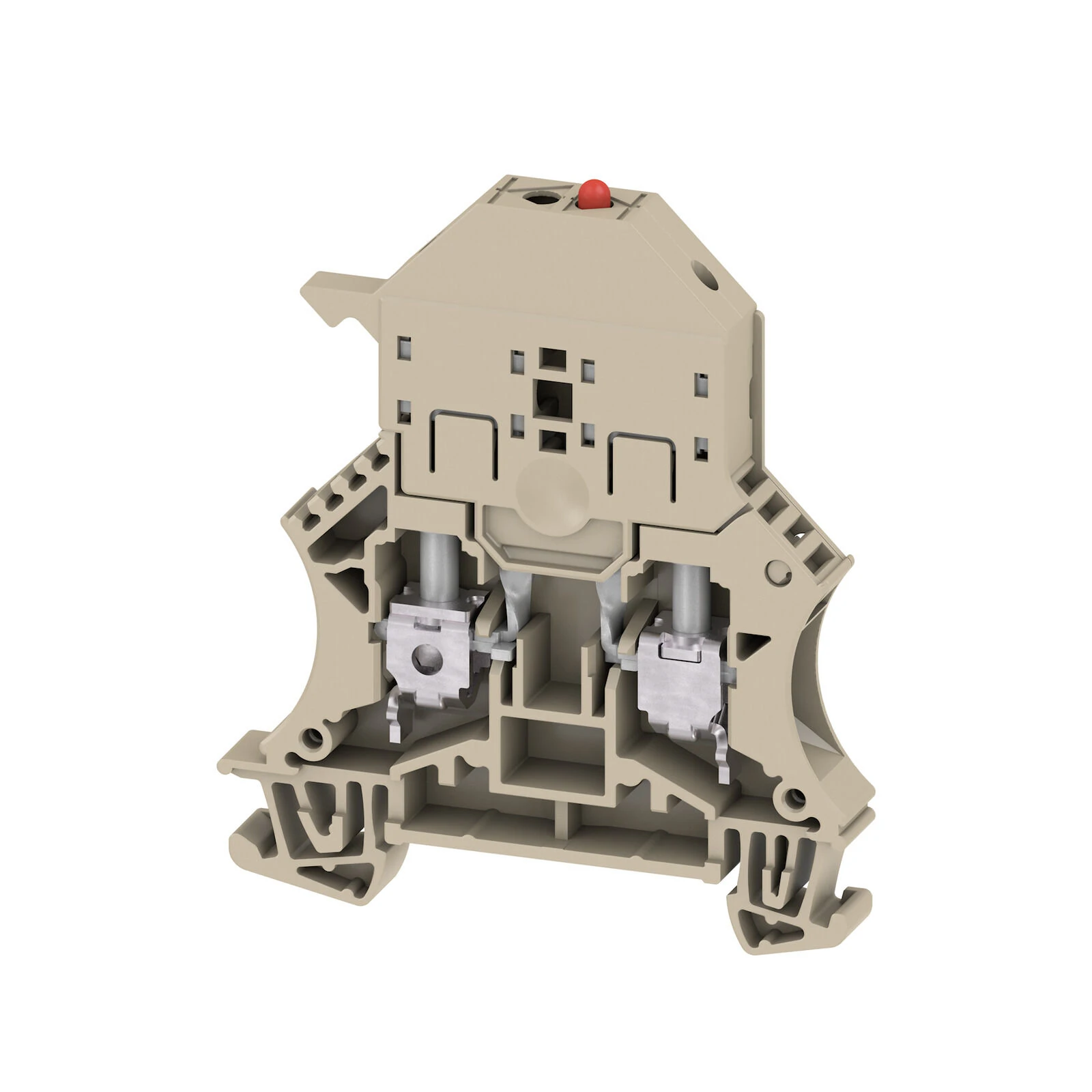

Gelince Haber Ver| Ürün Adı | WSI 6/LD 10-36V DC/AC |
|---|---|
| Ürün No. | 1011300000 |
| Kısa Açıklama | Sigorta terminali, Vida bağlantılı, koyu bej, 6 mm², 6,3 A, 36 V, Bağlantı sayısı: 2, Seviye sayısı: 1, TS 35 |
| Onaylar ROHS UL'ye Uygun Dosya Numarası Arama UL Web Sitesi Sertifika No. (UR) E60693 |
| Versiyon | Sigorta terminali, Vida bağlantılı, koyu bej, 6 mm², 6,3 A, 36 V, Bağlantı sayısı: 2, Seviye sayısı: 1, TS 35 |
|---|---|
| Sipariş No. | 1011300000 |
| Tip | WSI 6/LD 10-36V DC/AC |
| GTIN (EAN) | 4008190076115 |
| Adet | 10 adet |
| Derinlik | 71,5mm |
|---|---|
| Derinlik (inç) | 2.815 inç |
| Derinlik | 72 mm DIN rayı dahil |
| Yükseklik | 60 mm |
| Yükseklik (inç) | 2,362 inç |
| Genişlik | 7,9mm |
| Genişlik (inç) | 0,311 inç |
| Net ağırlık | 19,47 gr |
| Depolama sıcaklığı | -25 °C...55 °C |
|---|---|
| Ortam sıcaklığı | -50 °C…75 °C Sürekli çalışma sıcaklığı, |
| dk. | -50 °C Sürekli çalışma sıcaklığı, |
| maks. | 120°C |
| RoHS Uyumluluk Durumu Muafiyetle uyumlu RoHS Muafiyeti (varsa/biliniyorsa) 7cI REACH SVHC Ağırlıkça %0,1'in üzerinde SVHC yok |
| Temel malzeme Wemid Renk koyu bej UL 94 yanıcılık derecesi V-0 |
| Versiyon Vidalı bağlantı Vidalanabilir çapraz bağlantı için LED'li sigorta izolatörü Konektörsüz bir uç Uç kapak plakası gereklidir Evet Potansiyel sayısı 1 Seviye sayısı 1 Seviye başına kenetleme noktası sayısı 2 Kademe başına potansiyel sayısı 1 Dahili olarak çapraz bağlı seviyeler PE bağlantısı yok Hayır Montaj rayı TS 35 N fonksiyonu Hayır PE fonksiyonu Hayır PEN fonksiyonu Hayır |
| versiyon | No Benzer terminal sayısı 1 Sağ taraf açık |
|---|---|
| Tip | Snap-on'un montajı |
| maks. | 6 mm² Bağlantı |
|---|---|
| tip | , ek bağlantı Vidalı bağlantı |
| Bağlantı özellikleri | Vidalı bağlantı |
|---|---|
| Tip | katı, H05(07) V-U |
| dk. | 0,5 mm² |
| maks. | 10 mm² |
| nominal | 6 mm² |
| dk. | 12mm |
| maks. | 12mm |
| nominal | 12mm |
| dk. | 0,8 Nm |
| maks. | 1,6 Nm |
| Tip | mahsur, H07V-R |
| dk. | 1,5 mm² |
| Tip | esnek, H05(07) V-K |
| İletken bağlantısı için kesit | Tip: katı, H05(07) V-U min.: 0,5 mm² maks.: 10 mm² nominal: 6 mm² |
| tel ucu yüksüğü | Sıyırma uzunluğu: min.: 12 mm maks.: 12 mm nominal: 12 mm Sıkma torku: min.: 0,8 Nm maks.: 1,6 Nm |
| Sıyırma uzunluğu | min.: 12 mm maks.: 12 mm nominal: 12 mm |
| Sıkma torku | min.: 0,8 Nm maks.: 1,6 Nm |
| İletken bağlantısı için kesit | Tip: çok damarlı, H07V-R min.: 1,5 mm² maks.: 10 mm² nominal: 6 mm² |
| İletken bağlantısı için kesit | Tip: esnek, H05(07) V-K min.: 0,5 mm² maks.: 10 mm² nominal: 6 mm² |
| nominal | 6 mm² kablo ucu yüksüğü: Sıyırma uzunluğu: |
| nominal | 12 mm Sıkma torku: |
| maks. | 1,6 Nm Bağlantı özellikleri: Vidalı bağlantı İletken bağlantısı için kesit: |
| maks. | 1,6 Nm Sıkma aralığı, |
| maks. | 10 mm² Sıkma aralığı, |
| dk. | 0,5 mm² Sıkma vidası M 3,5 Bağlantı kesiti, ince telli, |
| dk. | 0,5 mm² Bağlantı kesiti, çok damarlı, |
| maks. | 10 mm² Bağlantı kesiti, çok damarlı, |
| dk. | 0,5 mm² Yan tarafta bağlantı yönü IEC 60947-1 A5'e göre gösterge Bağlantı sayısı 2 Sıyırma uzunluğu 12 mm Sıkma torku, |
| maks. | 1,6 Nm Sıkma torku, |
| dk. | 0,8 Nm DMS elektrikli tornavidayla tork seviyesi 3 |
| Tip | bağlantı Vidalı bağlantı |
| Tip | bağlantı 2 Vidalı bağlantı Kablo bağlantı kesiti AWG, |
| maks. | AWG 8 Kablo bağlantı kesiti AWG, |
| dk. | AWG 20 Kablo bağlantı kesiti, ince çok telli, |
| maks. | 10 mm² Kablo bağlantı kesiti, ince çok telli, |
| dk. | 0,5 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| maks. | 6 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,5 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo uç yüksükleriyle ince çok telli, |
| maks. | 6 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,5 mm² Kablo bağlantı kesiti, katı damar, |
| maks. | 10 mm² Kablo bağlantı kesiti, katı damar, |
| maks. | (CSA) 8 AWG Kablo kesiti |
|---|---|
| dk. | (CSA) 20 AWG |
| maks. | 36 V |
|---|---|
| Tip | AC/DC göstergesi için voltaj |
| maks. | AWG 8 Kablo bağlantı kesiti AWG, |
|---|---|
| dk. | AWG 20 |
| Nominal kesit 6 mm² Nominal gerilim 36 V Bitişik terminale nominal gerilim 500 V Nominal DC voltajı 36 V Nominal akım 6,3 A Maksimum kablolardaki akım 6,3 A IEC 60947-7-3 standartları IEC 60947-7-x'e göre hacim direnci 0,78 mΩ Nominal darbe dayanım gerilimi 6 kV IEC'ye uygun güç kaybı 60947-7-x 1,31 W Kirlilik şiddeti 3 |
| maks. | (UR) 8 AWG İletken boyutu Fabrika kablolaması |
|---|---|
| dk. | (UR) 22 AWG İletken boyutu Saha kablolaması |
| maks. | (UR) 8 AWG İletken boyutu Saha kablolaması |
| dk. | (UR) 22 AWG |
| Ürün bilgileri Gerilim seçilen sigorta elemanına veya seçilen gösterge ışığına bağlıdır |
| ETIM 8.0 EC000899 ETIM 9.0 EC000899 ETIM 10.0 EC000899 ECLASS 14.0 27-25-01-13 ECLASS 15.0 27-25-01-13 |
