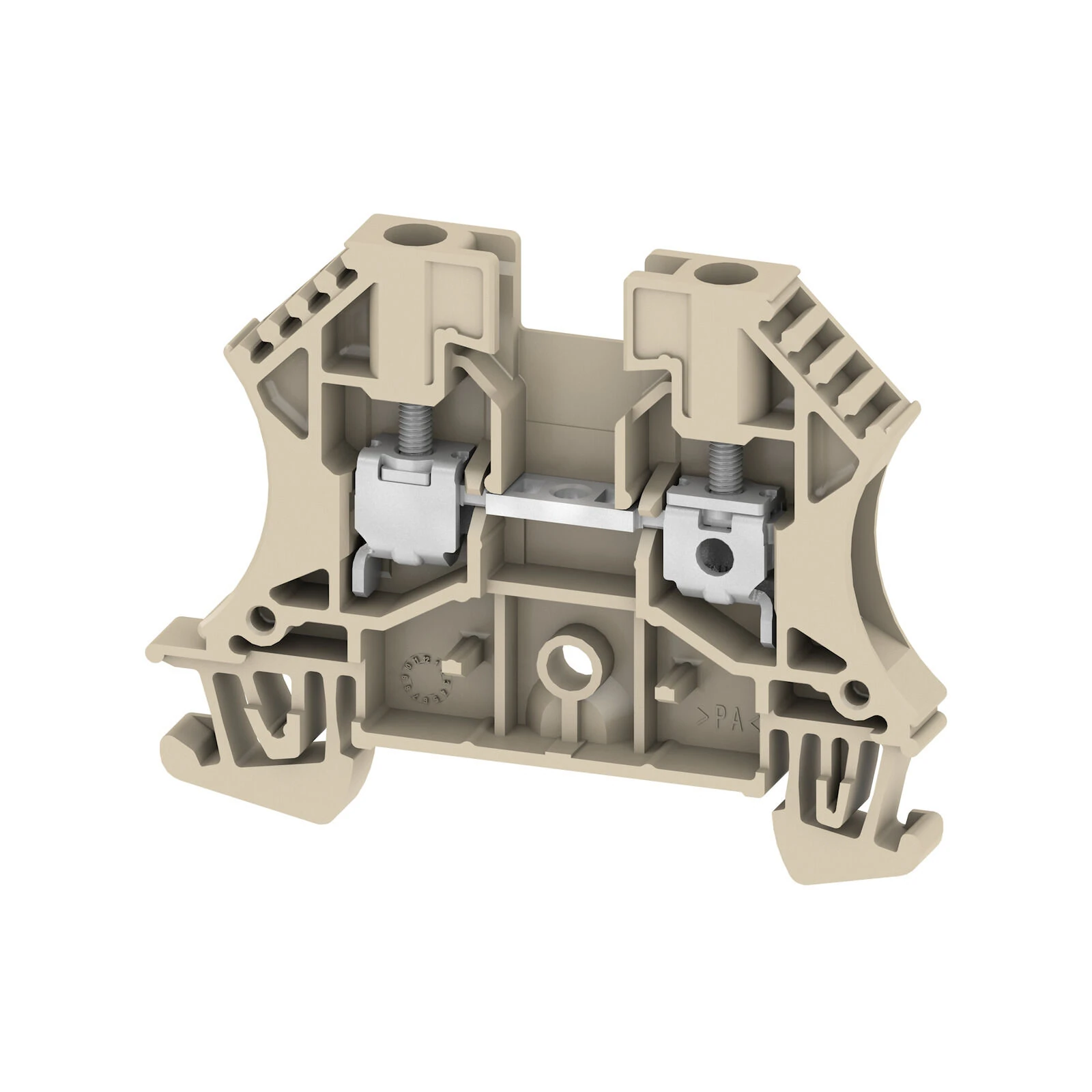

Weidmüller 1020100000 WDU 4 0.5 - 6 mm² Geçiş Klemensi - 1

Weidmüller 1020100000 WDU 4 0.5 - 6 mm² Geçiş Klemensi - 2

%63

WEİDMÜLLER

Weidmüller 1020100000 WDU 4 0.5 - 6 mm² Geçiş Klemensi

Name: Weidmüller 1020100000 WDU 4 0.5 - 6 mm² Geçiş Klemensi
Brand: WEİDMÜLLER
SKU: 1020100000
Price: 24.59 TRY
Availability: OutOfStock

Ürün Kodu : 1020100000

66,45 TL

24,59 TL

Kazancınız

41,86TL

Fiyat Alarmı

Kredi kartı ile ayda 2,50 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,20 TL değerinde 1 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Weidmüller 1020100000 WDU 4 0.5 - 6 mm² Geçiş Klemensi ürünü, Feed-through klemens block, Vidalı bağlantı, koyu bej, 4 mm², 32 A, 800 V, Numara bağlantılar: 2 Vidalı bağlantı içiçinde plug-in cross-connector içiçinde screwable cross-connection One uç olmaksızın konnektör özellikleriyle sunulur.

Teknik Özellikler

Ölçüler ve Ağırlıklar

Derinlik	46,5 mm
Derinlik (inç)	1,831 inch
DIN Ray dahil Derinlik	47 mm
Yükseklik	60 mm
Yükseklik (inç)	2,362 inch
Genişlik	6,1 mm
Genişlik (inç)	0,24 inch
Net Ağırlık	9,57 g

Sıcaklıklar

Depolama Sıcaklık	-25 °C...55 °C
Ortam Sıcaklık	-60 °C…85 °C
Sürekli Çalışma Sıcaklığı, Min.	-60 °C
Sürekli Çalışma Sıcaklığı, Maks.	130 °C

Malzeme Verileri

Ana Malzeme	Wemid
Renk	koyu bej
UL 94 Yanıcılık Sınıfı	V-0

IECEx/ATEX Anma Verileri

Sertifika No. (ATEX)	DEMKO14ATEX1338U
Sertifika No. (IECEX)	IECEXULD14.0005U
Max. Gerilim (ATEX)	690 V
Akım (ATEX)	32 A
Kablo Kesit Kesit Max. (ATEX)	4 mm²
Max. Gerilim (IECEX)	690 V
Akım (IECEX)	32 A
Kablo Kesit Kesit Max. (IECEX)	4 mm²
EN 60079-7 İşaretleme	Ex eb II C Gb
Ex 2014/34/EU Etiketi	II 2 G D

Sistem Özellikleri

Versiyon	Vidalı bağlantı için plug-in cross-connector için screwable cross-connection One uç olmaksızın konnektör
Uç Kapama Plakası Gerekli	Evet
Potansiyel Sayısı	1
Katman Sayısı	1
Katman başına Sıkma Noktası Sayısı	2
Potansiyel Sayısı Per Tier	1
Katmanlar Dahili olarak Köprülenmiş	Hayır
PE Bağlantısı	Hayır
Montaj Ray	TS 35
N-function	Hayır
PE Fonksiyon	Hayır
PEN Fonksiyon	Hayır

2 Sıkılabilir Iletken (H05V/H07V) Eşit Kesitli (anma Bağlantısı)

Kesit için Bağlı Kablo, Tek, Iki Sıkılabilir Kablolar, Max.	2,5 mm²
Kesit için Bağlı Kablo, Tek, Iki Sıkılabilir Kablolar, Min.	0,5 mm²
Kablo Bağlantı Kesit Kesit, Ince Çok Telli ile Kablo-uç Yüksükler DIN 46228/1, 2 Sıkılabilir Kablolar, Max.	1,5 mm²
Kablo Bağlantı Kesit Kesit, Ince Çok Telli ile Kablo-uç Yüksükler DIN 46228/1, 2 Sıkılabilir Kablolar, Min.	0,5 mm²
Kablo Bağlantı Kesit Kesit, Ince Çok Telli, Iki Sıkılabilir Kablolar, Min.	0,5 mm²
Kablo Kesit, Ince Çok Telli, Iki Sıkılabilir Kablolar, Max.	1,5 mm²

Ek Teknik Veriler

Patlama Testli Versiyon	Evet
Benzer Klemens Sayısı	1
Açık Yanlar	sağ
Montaj Tipi	Geçmeli montaj

Sıkma İçiçinde İletkenler (i̇lave Bağlantı)

Bağlantı Tipi, İlave Bağlantı	Vidalı bağlantı

Sıkma İçiçinde İletkenler (anma Bağlantısı)

Bıçak Size	0.6 x 3.5 mm
Sıkılabilir Iletken	Bağlantı specification: Vidalı bağlantı Kesit için iletken bağlantı: Tip: tek, H05(07) V-U min.: 0,5 mm² max.: 6 mm² nominal: 4 mm² Bağlantı specification: Vidalı bağlantı Kesit için iletken bağlantı: Tip: çok telli, H07V-R min.: 1,5 mm² max.: 6 mm² nominal: 4 mm² kablo uç yüksük: Soyma uzunluk: min.: 10 mm max.: 10 mm nominal: 10 mm Tightening tork: min.: 0,5 Nm max.: 1 Nm Bağlantı specification: Vidalı bağlantı Kesit için iletken bağlantı: Tip: esnek, H05(07) V-K min.: 0,5 mm² max.: 6 mm² nominal: 4 mm² kablo uç yüksük: Soyma uzunluk: min.: 10 mm max.: 10 mm nominal: 10 mm Tightening tork: min.: 0,5 Nm max.: 1 Nm
Sıkma Aralığı, Maks.	6 mm²
Sıkma Aralığı, Min.	0,13 mm²
Sıkma Vida	M 3
Bağlantı Kesit, Ince Çok Telli, Min.	0,13 mm²
Bağlantı Kesiti, Çok Telli, Maks.	6 mm²
Bağlantı Kesiti, Çok Telli, Min.	0,13 mm²
Bağlantı Yönü	yan tarafta
IEC 60947-1'e göre Gösterge	A4
Bağlantı Sayısı	2
Soyma Uzunluğu	10 mm
Sıkma Torku, Maks.	1 Nm
Sıkma Torku, Min.	0,5 Nm
Tork Katman ile DMS Elektrik Screwdriver	2
Twin Kablo-uç Yüksükler, Max.	2,5 mm²
Twin Kablo-uç Yüksükler, Min.	0,5 mm²
Kablo Bağlantı Kesiti AWG, Maks.	AWG 10
Kablo Bağlantı Kesiti AWG, Min.	AWG 26
Kablo Bağlantı Kesiti, İnce Telli, Maks.	6 mm²
Kablo Bağlantı Kesiti, İnce Telli, Min.	0,13 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/1, Maks.	4 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/1, Min.	0,13 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Maks.	4 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Min.	0,13 mm²
Kablo Bağlantı Kesiti, Tek Telli, Maks.	6 mm²
Kablo Bağlantı Kesiti, Tek Telli, Min.	0,13 mm²

CSA Anma Verileri

Sertifika No. (CSA)	200039-1057876
Akım Size B (CSA)	35 A
Akım Size C (CSA)	35 A
Gerilim Size C (CSA)	600 V
Kablo Kesit Kesit Max. (CSA)	10 AWG
Kablo Kesit Kesit Min. (CSA)	26 AWG

Genel

Montaj Ray	TS 35
Standartlar	IEC 60947-7-1
Kablo Bağlantı Kesiti AWG, Maks.	AWG 10
Kablo Bağlantı Kesiti AWG, Min.	AWG 26

Anma Verileri

Anma Kesiti	4 mm²
Anma Gerilimi	800 V
Anma Dc Gerilimi	800 V
Nominal Akım	32 A
Akım De Maksimum Kablolar	41 A
Standartlar	IEC 60947-7-1
IEC 60947-7-x'e göre Hacim Direnci	1 mΩ
Anma Darbe Dayanım Gerilim	8 kV
IEC 60947-7-x'e Uygun Güç Kaybı	1,02 W
Kirlilik Derecesi	3

UL Anma Verileri

Sertifika No. (UR)	E60693
Iletken Size Factory Wiring Max. (UR)	10 AWG
Iletken Size Factory Wiring Min. (UR)	26 AWG
Iletken Size Alan Wiring Max. (UR)	10 AWG
Iletken Size Alan Wiring Min. (UR)	22 AWG
Akım Size C (UR)	35 A
Gerilim Size C (UR)	600 V

Ticari Veriler

Onaylar

ROHS	Uygun
UL Dosya Numarası Arama	UL web sitesi
Sertifika No. (UR)	E60693
Sertifika No. (curusex)	E184763

Genel Sipariş Verileri

Versiyon	Feed-through klemens block, Vidalı bağlantı, koyu bej, 4 mm², 32 A, 800 V, Numara bağlantılar: 2
Sipariş No.	1020100000
Tip	WDU 4
GTIN (EAN)	4008190150617
Miktar	100 adet

Çevresel Ürün Uygunluğu

RoHS Uygunluk Durumu	Muafiyetsiz uyumlu
REACH SVHC	%0,1 ağırlığın üzerinde SVHC içermez
Ürün Karbon Ayak İzi	Beşikten kapıya: 0,077 kg CO2 eq.

Sınıflandırmalar

ETIM 8.0	EC000897
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECLASS 14.0	27-25-01-01
ECLASS 15.0	27-25-01-01
