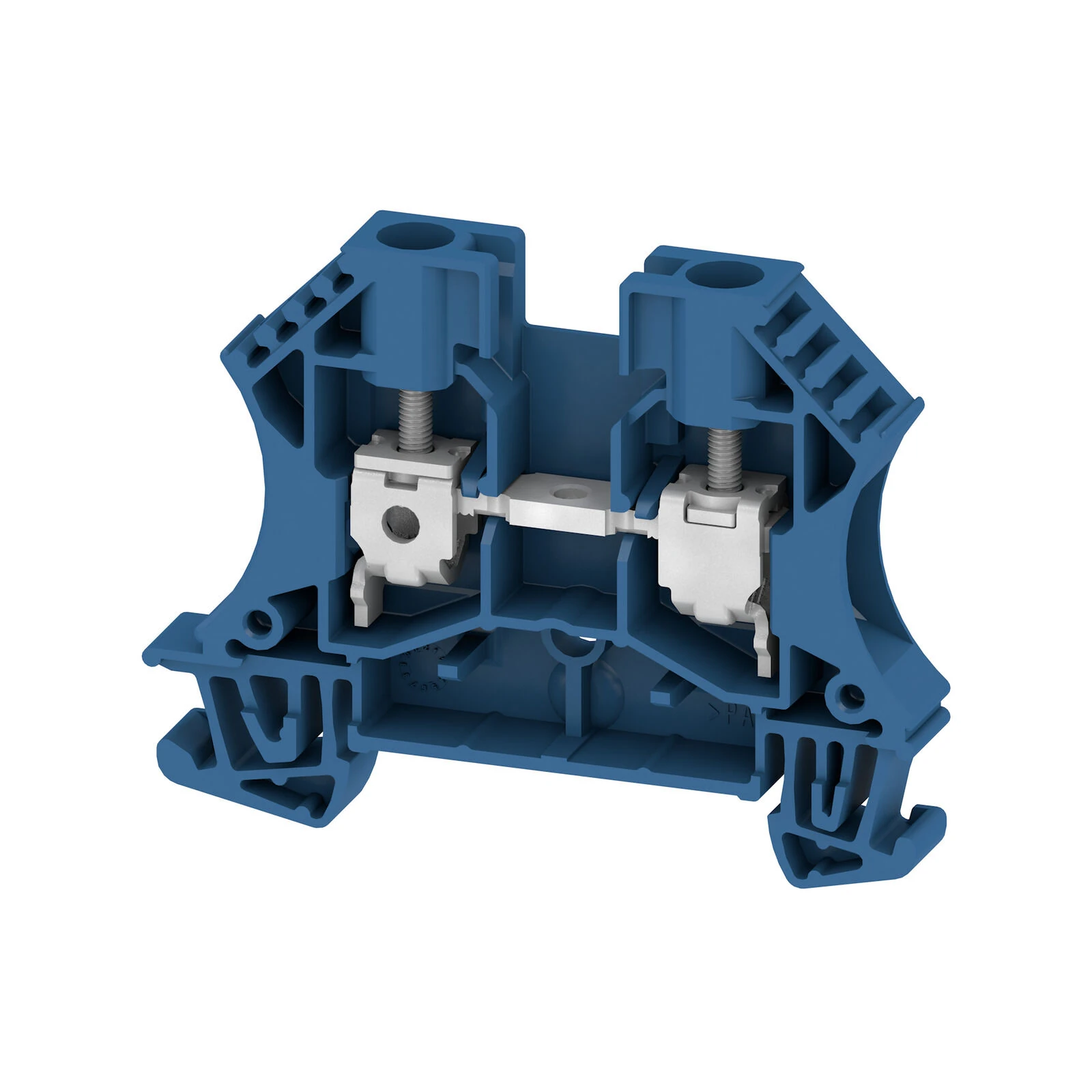

Gelince Haber Ver| Ürün Adı | WDU 6 BL |
|---|---|
| Ürün No. | 1020280000 |
| Kısa Açıklama | Geçiş klemensi, Vidalı bağlantı, mavi, 6 mm², 41 A, 800 V, Bağlantı sayısı: 2 |
| Onaylar ROHS UL'ye Uygun Dosya Numarası Arama UL Web Sitesi Sertifika No. (UR) E60693 Sertifika No. (cURusEX) E184763 |
| Versiyon | Geçiş klemensi, Vidalı bağlantı, mavi, 6 mm², 41 A, 800 V, Bağlantı sayısı: 2 |
|---|---|
| Sipariş No. | 1020280000 |
| Tip | WDU 6 BL |
| GTIN (EAN) | 4008190100032 |
| Adet | 100 adet |
| Derinlik | 46,5mm |
|---|---|
| Derinlik (inç) | 1.831 inç |
| Derinlik | 47 mm DIN rayı dahil |
| Yükseklik | 60 mm |
| Yükseklik (inç) | 2,362 inç |
| Genişlik | 7,9mm |
| Genişlik (inç) | 0,311 inç |
| Net ağırlık | 12,83 gr |
| Depolama sıcaklığı | -25 °C...55 °C |
|---|---|
| Ortam sıcaklığı | -60 °C…85 °C Sürekli çalışma sıcaklığı, |
| dk. | -60 °C Sürekli çalışma sıcaklığı, |
| maks. | 130°C |
| Beşikten kapıya | 0,118 kg CO2 eşd. |
|---|
| Temel malzeme Wemid Renk mavi UL 94 yanıcılık derecesi V-0 |
| Maks. | gerilim (ATEX) 690 V Akım (ATEX) 41 A Kablo kesiti |
|---|---|
| maks. | (ATEX) 10 mm² |
| Maks. | gerilim (IECEX) 690 V Akım (IECEX) 41 A Kablo kesiti |
| maks. | (IECEX) 10 mm² İşaret EN 60079-7 Ex eb II C Gb Ex 2014/34/EU etiketi II 2 G D |
| Versiyon Vidalanabilir çapraz bağlantı için vidalı bağlantı Konektörsüz bir uç Uç kapak plakası gereklidir Evet Potansiyel sayısı 1 Seviye sayısı 1 Seviye başına kenetleme noktası sayısı 2 Kademe başına potansiyel sayısı 1 Dahili olarak çapraz bağlı seviyeler PE bağlantısı yok Hayır Montaj rayı TS 35 N fonksiyonu Evet PE fonksiyonu Hayır PEN fonksiyonu Hayır |
| maks. | 2,5 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, 2 kelepçelenebilir kablo, |
|---|---|
| dk. | 0,5 mm² Kablo bağlantı kesiti, ince çok telli, iki kelepçelenebilir kablo, |
| dk. | 0,5 mm² Tel kesiti, ince çok telli, iki kelepçelenebilir tel, |
| maks. | 2,5 mm² |
| versiyon | Evet Benzer terminal sayısı 1 Sağ taraf açık |
|---|---|
| Tip | Snap-on'un montajı |
| Bağlantı tipi, ek bağlantı Vidalı bağlantı |
| Bağlantı özellikleri | Vidalı bağlantı |
|---|---|
| Tip | katı, H05(07) V-U |
| dk. | 0,5 mm² |
| maks. | 10 mm² |
| nominal | 6 mm² |
| dk. | 12mm |
| maks. | 12mm |
| nominal | 12mm |
| dk. | 0,8 Nm |
| maks. | 1,6 Nm |
| Tip | mahsur, H07V-R |
| dk. | 1,5 mm² |
| Tip | esnek, H05(07) V-K |
| İletken bağlantısı için kesit | Tip: katı, H05(07) V-U min.: 0,5 mm² maks.: 10 mm² nominal: 6 mm² |
| tel ucu yüksüğü | Sıyırma uzunluğu: min.: 12 mm maks.: 12 mm nominal: 12 mm Sıkma torku: min.: 0,8 Nm maks.: 1,6 Nm |
| Sıyırma uzunluğu | min.: 12 mm maks.: 12 mm nominal: 12 mm |
| Sıkma torku | min.: 0,8 Nm maks.: 1,6 Nm |
| İletken bağlantısı için kesit | Tip: çok damarlı, H07V-R min.: 1,5 mm² maks.: 10 mm² nominal: 6 mm² |
| İletken bağlantısı için kesit | Tip: esnek, H05(07) V-K min.: 0,5 mm² maks.: 10 mm² nominal: 6 mm² |
| nominal | 6 mm² kablo ucu yüksüğü: Sıyırma uzunluğu: |
| nominal | 12 mm Sıkma torku: |
| maks. | 1,6 Nm Bağlantı özellikleri: Vidalı bağlantı İletken bağlantısı için kesit: |
| maks. | 1,6 Nm Sıkma aralığı, |
| maks. | 10 mm² Sıkma aralığı, |
| dk. | 0,22 mm² Sıkıştırma vidası M 3,5 Bağlantı kesiti, ince telli, |
| dk. | 0,22 mm² Bağlantı kesiti, çok damarlı, |
| maks. | 10 mm² Bağlantı kesiti, çok damarlı, |
| dk. | 0,22 mm² Yan tarafta bağlantı yönü IEC 60947-1 A5'e göre gösterge Bağlantı sayısı 2 Sıyırma uzunluğu 12 mm Sıkma torku, |
| maks. | 1,6 Nm Sıkma torku, |
| dk. | DMS elektrikli tornavidayla 0,8 Nm Tork seviyesi 3 adet ikiz kablo uçlu yüksük, |
| maks. | 4 mm² İkiz kablo uçlu yüksükler, |
| Tip | bağlantı Vidalı bağlantı Kablo bağlantı kesiti AWG, |
| maks. | AWG 8 Kablo bağlantı kesiti AWG, |
| dk. | AWG 26 Kablo bağlantı kesiti, ince çok telli, |
| maks. | 10 mm² Kablo bağlantı kesiti, ince çok telli, |
| dk. | 0,22 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| maks. | 6 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,22 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo uç yüksükleriyle ince çok telli, |
| maks. | 6 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,22 mm² Kablo bağlantı kesiti, katı damar, |
| maks. | 10 mm² Kablo bağlantı kesiti, katı damar, |
| dk. | 0,22 mm² |
| maks. | (CSA) 8 AWG Kablo kesiti |
|---|---|
| dk. | (CSA) 22 AWG |
| maks. | AWG 8 Kablo bağlantı kesiti AWG, |
|---|---|
| dk. | AWG 26 |
| Nominal kesit 6 mm² Nominal gerilim 800 V Nominal DC voltajı 800 V Nominal akım 41 A Maksimum kablolarda akım 57 A Standartlar IEC 60947-7-1 IEC 60947-7-x'e göre hacim direnci 0,78 mΩ Nominal darbe dayanım gerilimi 8 kV IEC 60947-7-x'e göre güç kaybı 1,31 W Kirlilik şiddeti 3 |
| maks. | (UR) 8 AWG İletken boyutu Fabrika kablolaması |
|---|---|
| dk. | (UR) 22 AWG İletken boyutu Saha kablolaması |
| maks. | (UR) 8 AWG İletken boyutu Saha kablolaması |
| dk. | (UR) 22 AWG Akım boyutu C (UR) 50 A Gerilim boyutu C (UR) 600 V |
| ETIM 8.0 EC000897 ETIM 9.0 EC000897 ETIM 10.0 EC000897 ECLASS 14.0 27-25-01-01 ECLASS 15.0 27-25-01-01 |
