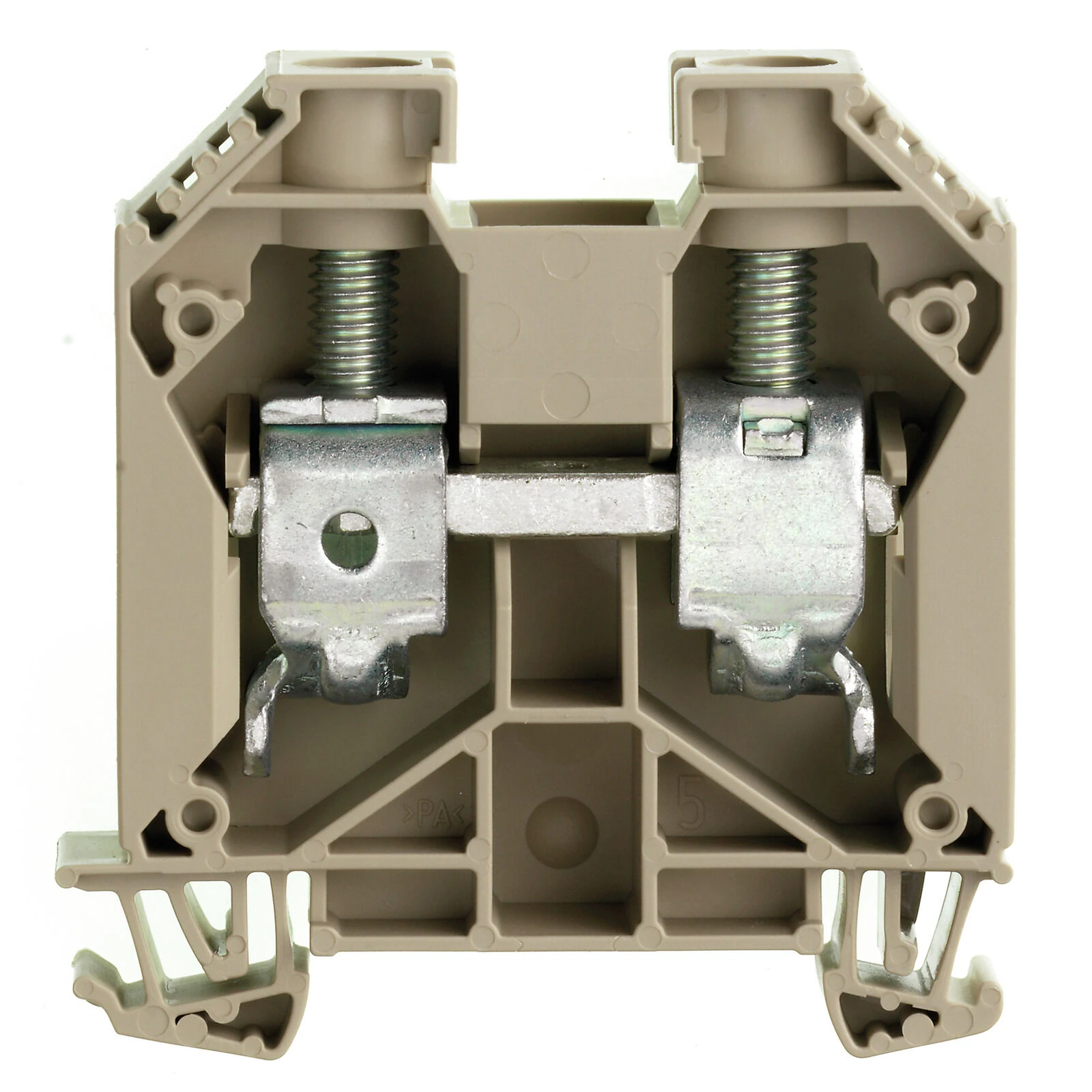

Gelince Haber VerWeidmüller 1020500000 WDU 35 2.5 - 50 mm² W Serisi Ray Klemens ürünü, Feed-through klemens block, Vidalı bağlantı, koyu bej, 35 mm², 125 A, 1000 V, Numara bağlantılar: 2 Vidalı bağlantı içiçinde screwable cross-connection One uç olmaksızın konnektör özellikleriyle sunulur.
| Derinlik | 62,5 mm |
|---|---|
| Derinlik (inç) | 2,461 inch |
| DIN Ray dahil Derinlik | 63 mm |
| Yükseklik | 60 mm |
| Yükseklik (inç) | 2,362 inch |
| Genişlik | 16 mm |
| Genişlik (inç) | 0,63 inch |
| Net Ağırlık | 51,38 g |
| Depolama Sıcaklık | -25 °C...55 °C |
|---|---|
| Ortam Sıcaklık | -60 °C…85 °C |
| Sürekli Çalışma Sıcaklığı, Min. | -60 °C |
| Sürekli Çalışma Sıcaklığı, Maks. | 130 °C |
| Ana Malzeme | Wemid |
|---|---|
| Renk | koyu bej |
| UL 94 Yanıcılık Sınıfı | V-0 |
| Sertifika No. (ATEX) | DEMKO14ATEX1338U |
|---|---|
| Sertifika No. (IECEX) | IECEXULD14.0005U |
| Max. Gerilim (ATEX) | 690 V |
| Akım (ATEX) | 115 A |
| Kablo Kesit Kesit Max. (ATEX) | 35 mm² |
| Max. Gerilim (IECEX) | 690 V |
| Akım (IECEX) | 115 A |
| Kablo Kesit Kesit Max. (IECEX) | 35 mm² |
| EN 60079-7 İşaretleme | Ex eb II C Gb |
| Ex 2014/34/EU Etiketi | II 2 G D |
| Versiyon | Vidalı bağlantı için screwable cross-connection One uç olmaksızın konnektör |
|---|---|
| Uç Kapama Plakası Gerekli | Evet |
| Potansiyel Sayısı | 1 |
| Katman Sayısı | 1 |
| Katman başına Sıkma Noktası Sayısı | 2 |
| Potansiyel Sayısı Per Tier | 1 |
| Katmanlar Dahili olarak Köprülenmiş | Hayır |
| PE Bağlantısı | Hayır |
| Montaj Ray | TS 35 |
| N-function | Hayır |
| PE Fonksiyon | Hayır |
| PEN Fonksiyon | Evet |
| Kesit için Bağlı Kablo, Çok Telli, Iki Sıkılabilir Kablolar, Max. | 16 mm² |
|---|---|
| Kesit için Bağlı Kablo, Çok Telli, Iki Sıkılabilir Kablolar, Min. | 16 mm² |
| Kablo Bağlantı Kesit Kesit, Ince Çok Telli ile Kablo-uç Yüksükler DIN 46228/1, 2 Sıkılabilir Kablolar, Max. | 16 mm² |
| Kablo Bağlantı Kesit Kesit, Ince Çok Telli ile Kablo-uç Yüksükler DIN 46228/1, 2 Sıkılabilir Kablolar, Min. | 2,5 mm² |
| Kablo Bağlantı Kesit Kesit, Ince Çok Telli, Iki Sıkılabilir Kablolar, Min. | 2,5 mm² |
| Kablo Kesit, Ince Çok Telli, Iki Sıkılabilir Kablolar, Max. | 16 mm² |
| Patlama Testli Versiyon | Evet |
|---|---|
| Benzer Klemens Sayısı | 1 |
| Açık Yanlar | sağ |
| Montaj Tipi | Geçmeli montaj |
| Bağlantı Tipi, İlave Bağlantı | Vida / lehim bağlantı |
|---|
| Bıçak Size | 6.5 x 1.2 mm |
|---|---|
| Sıkılabilir Iletken | Bağlantı specification: Vidalı bağlantı Kesit için iletken bağlantı: Tip: tek, H05(07) V-U min.: 2,5 mm² max.: 16 mm² nominal: 35 mm² kablo uç yüksük: Soyma uzunluk: min.: 18 mm max.: 18 mm nominal: 18 mm Tightening tork: min.: 4 Nm max.: 5 Nm Bağlantı specification: Vidalı bağlantı Kesit için iletken bağlantı: Tip: çok telli, H07V-R min.: 2,5 mm² max.: 50 mm² nominal: 35 mm² kablo uç yüksük: Soyma uzunluk: min.: 18 mm max.: 18 mm nominal: 18 mm Tightening tork: min.: 4 Nm max.: 5 Nm Bağlantı specification: Vidalı bağlantı Kesit için iletken bağlantı: Tip: esnek, H05(07) V-K min.: 2,5 mm² max.: 35 mm² nominal: 35 mm² kablo uç yüksük: Soyma uzunluk: min.: 18 mm max.: 18 mm nominal: 18 mm Tightening tork: min.: 4 Nm max.: 5 Nm |
| Sıkma Aralığı, Maks. | 50 mm² |
| Sıkma Aralığı, Min. | 2,5 mm² |
| Sıkma Vida | M 6 |
| Bağlantı Kesit, Ince Çok Telli, Min. | 2,5 mm² |
| Bağlantı Kesiti, Çok Telli, Maks. | 50 mm² |
| Bağlantı Kesiti, Çok Telli, Min. | 2,5 mm² |
| Bağlantı Yönü | yan tarafta |
| IEC 60947-1'e göre Gösterge | B9 |
| Bağlantı Sayısı | 2 |
| Soyma Uzunluğu | 18 mm |
| Sıkma Torku, Maks. | 5 Nm |
| Sıkma Torku, Min. | 4 Nm |
| Twin Kablo-uç Yüksükler, Max. | 16 mm² |
| Twin Kablo-uç Yüksükler, Min. | 1,5 mm² |
| Kablo Bağlantı Kesiti AWG, Maks. | AWG 2 |
| Kablo Bağlantı Kesiti AWG, Min. | AWG 12 |
| Kablo Bağlantı Kesiti, İnce Telli, Maks. | 35 mm² |
| Kablo Bağlantı Kesiti, İnce Telli, Min. | 2,5 mm² |
| Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/1, Maks. | 35 mm² |
| Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/1, Min. | 2,5 mm² |
| Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Maks. | 35 mm² |
| Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Min. | 2,5 mm² |
| Kablo Bağlantı Kesiti, Tek Telli, Maks. | 16 mm² |
| Kablo Bağlantı Kesiti, Tek Telli, Min. | 2,5 mm² |
| Sertifika No. (CSA) | 200039-1057876 |
|---|---|
| Akım Size C (CSA) | 150 A |
| Gerilim Size C (CSA) | 600 V |
| Kablo Kesit Kesit Min. (CSA) | 12 AWG |
| Montaj Ray | TS 35 |
|---|---|
| Standartlar | IEC 60947-7-1 |
| Kablo Bağlantı Kesiti AWG, Maks. | AWG 2 |
| Kablo Bağlantı Kesiti AWG, Min. | AWG 12 |
| Anma Kesiti | 35 mm² |
|---|---|
| Anma Gerilimi | 1.000 V |
| Anma Dc Gerilimi | 1.000 V |
| Nominal Akım | 125 A |
| Akım De Maksimum Kablolar | 150 A |
| Standartlar | IEC 60947-7-1 |
| IEC 60947-7-x'e göre Hacim Direnci | 0,26 mΩ |
| Anma Darbe Dayanım Gerilim | 8 kV |
| IEC 60947-7-x'e Uygun Güç Kaybı | 4 W |
| Kirlilik Derecesi | 3 |
| Darbe Gerilim Category | III |
| Sertifika No. (UR) | E60693 |
|---|---|
| Iletken Size Factory Wiring Max. (UR) | 0 AWG |
| Iletken Size Factory Wiring Min. (UR) | 12 AWG |
| Iletken Size Alan Wiring Max. (UR) | 0 AWG |
| Iletken Size Alan Wiring Min. (UR) | 12 AWG |
| Akım Size C (UR) | 150 A |
| Gerilim Size C (UR) | 1000 V |
| ROHS | Uygun |
|---|---|
| UL Dosya Numarası Arama | UL web sitesi |
| Sertifika No. (UR) | E60693 |
| Sertifika No. (curusex) | E184763 |
| Versiyon | Feed-through klemens block, Vidalı bağlantı, koyu bej, 35 mm², 125 A, 1000 V, Numara bağlantılar: 2 |
|---|---|
| Sipariş No. | 1020500000 |
| Tip | WDU 35 |
| GTIN (EAN) | 4008190077013 |
| Miktar | 40 adet |
| RoHS Uygunluk Durumu | Muafiyetsiz uyumlu |
|---|---|
| REACH SVHC | %0,1 ağırlığın üzerinde SVHC içermez |
| Ürün Karbon Ayak İzi | Beşikten kapıya: 0,371 kg CO2 eq. |
| ETIM 8.0 | EC000897 |
|---|---|
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECLASS 14.0 | 27-25-01-01 |
| ECLASS 15.0 | 27-25-01-01 |
