Tükendi

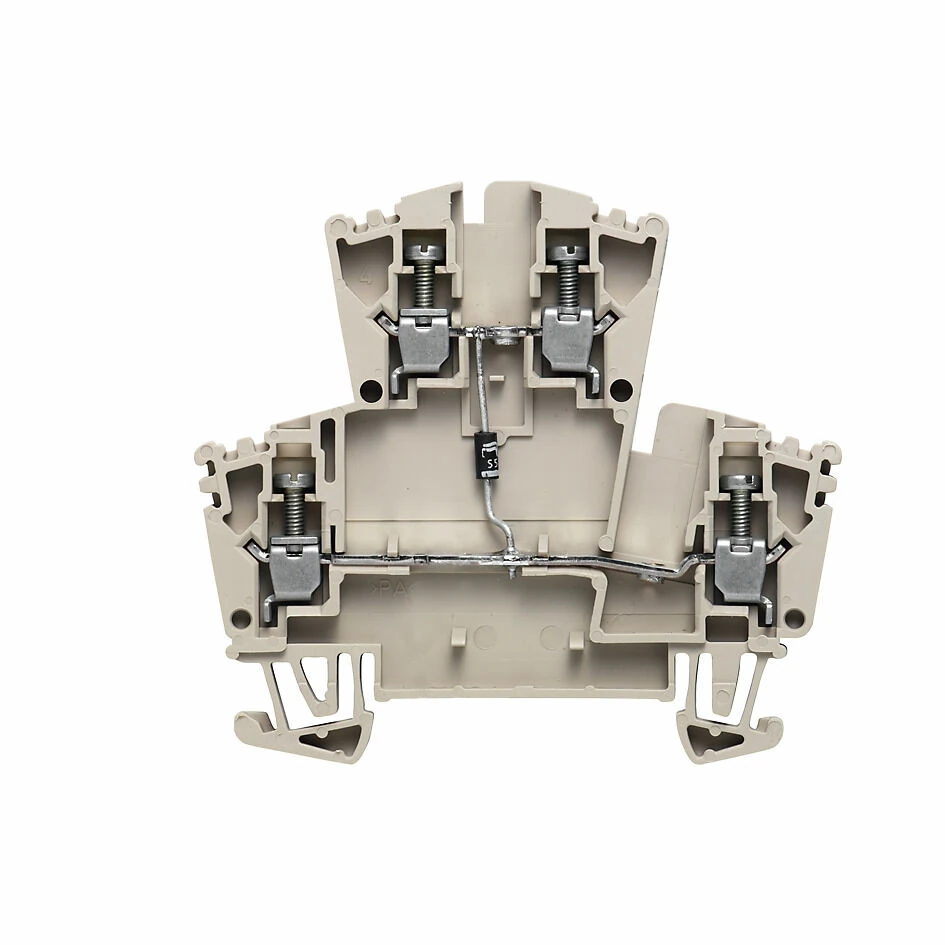

Gelince Haber Ver| Ürün Adı | WDK 2.5 1D A.1 |
|---|---|
| Ürün No. | 1023400000 |
| Kısa Açıklama | Component terminal block, Screw connection, dark beige, 2.5 mm², 400 V, 400 V, Number of connections: 4, Number of levels: 2, TS 35 |
| Onaylar ROHS UL'ye Uygun Dosya Numarası Arama UL Web Sitesi Sertifika No. (UR) E60693 |
| Versiyon | Component terminal block, Screw connection, dark beige, 2.5 mm², 400 V, 400 V, Number of connections: 4, Number of levels: 2, TS 35 |
|---|---|
| Sipariş No. | 1023400000 |
| Tip | WDK 2.5 1D A.1 |
| GTIN (EAN) | 4008190103538 |
| Adet | 25 adet |
| Derinlik | 62,5mm |
|---|---|
| Derinlik (inç) | 2.461 inç |
| Derinlik | 63 mm DIN rayı dahil |
| Yükseklik | 69 mm |
| Yükseklik (inç) | 2,717 inç |
| Genişlik | 5,1mm |
| Genişlik (inç) | 0,201 inç |
| Net ağırlık | 12,11 gr |
| Depolama sıcaklığı | -25 °C...55 °C |
|---|---|
| Ortam sıcaklığı | -50 °C…75 °C Sürekli çalışma sıcaklığı, |
| dk. | -50 °C Sürekli çalışma sıcaklığı, |
| maks. | 120°C |
| RoHS Uyumluluk Durumu Muafiyetle uyumlu RoHS Muafiyeti (varsa/biliniyorsa) 7a REACH SVHC Lead 7439-92-1 SCIP a3090896-0f16-410d-aabb-617cfb571002 |
| Temel malzeme Wemid Renk koyu bej UL 94 yanıcılık derecesi V-0 |
| Versiyon Vidalanabilir çapraz bağlantı için diyotlu vidalı bağlantı Konektörsüz bir uç Uç kapak plakası gereklidir Evet Potansiyel sayısı 1 Seviye sayısı 2 Seviye başına kenetleme noktası sayısı 2 Kademe başına potansiyel sayısı 1 Dahili olarak çapraz bağlı seviyeler Evet PE bağlantısı Hayır Montaj rayı TS 35 N fonksiyonu Hayır PE fonksiyonu Hayır PEN fonksiyonu Hayır |
| versiyon | No Benzer terminal sayısı 1 Sağ taraf açık |
|---|---|
| Tip | Snap-on'un montajı |
| maks. | 4 mm² Sıkma aralığı, |
|---|---|
| dk. | 0,05 mm² Sıkıştırma vidası M 2,5 Bağlantı kesiti, ince telli, |
| dk. | 0,05 mm² Bağlantı kesiti, çok damarlı, |
| maks. | 4 mm² Bağlantı kesiti, çok damarlı, |
| dk. | 0,05 mm² Yan tarafta bağlantı yönü IEC 60947-1 A3'e göre gösterge Bağlantı sayısı 4 Sıyırma uzunluğu 10 mm Sıkma torku, |
| maks. | 0,6 Nm Sıkma torku, |
| dk. | 0,4 Nm |
| Tip | bağlantı Vidalı bağlantı |
| Tip | bağlantı 2 Vidalı bağlantı Kablo bağlantı kesiti AWG, |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
| dk. | AWG 26 Kablo bağlantı kesiti, ince çok telli, |
| maks. | 4 mm² Kablo bağlantı kesiti, ince çok telli, |
| dk. | 0,05 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| maks. | 2,5 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,05 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,05 mm² Kablo bağlantı kesiti, katı damar, |
| maks. | 4 mm² Kablo bağlantı kesiti, katı damar, |
| dk. | 0,05 mm² |
| maks. | (CSA) 12 AWG Kablo kesiti |
|---|---|
| dk. | (CSA) 26 AWG |
| TS 35 ofset 35,5 mm |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
|---|---|
| dk. | AWG 26 |
| Nominal kesit 2,5 mm² Nominal gerilim 400 V Nominal DC voltajı 400 V Nominal akım 0,5 A Maksimum kablolarda akım 0,5 A IEC 60947-7-1 standartları IEC 60947-7-x'e göre hacim direnci 1,33 mΩ Nominal darbe dayanım gerilimi 6 kV IEC 60947-7-x'e göre güç kaybı 0,77 W Kirlilik şiddeti 3 |
| maks. | (UR) 12 AWG İletken boyutu Fabrika kablolaması |
|---|---|
| dk. | (UR) 22 AWG İletken boyutu Saha kablolaması |
| maks. | (UR) 12 AWG İletken boyutu Saha kablolaması |
| dk. | (UR) 22 AWG Akım boyutu B (UR) 20 A Akım boyutu C (UR) 20 A Gerilim boyutu B (UR) 300 V Gerilim boyutu C (UR) 300 V |
| Ürün bilgisi Yalnızca sürekli akım çubuğu için nominal akım 10 A. Bileşenler nominal akımı ve nominal voltajı azaltabilir. İzin verilen sürekli çalışma sıcaklığına uyulmalıdır. İzin verilen sürekli çalışma sıcaklığına uyulmalıdır |
| ETIM 8.0 EC000903 ETIM 9.0 EC000903 ETIM 10.0 EC000903 ECLASS 14.0 27-25-01-14 ECLASS 15.0 27-25-01-14 |
