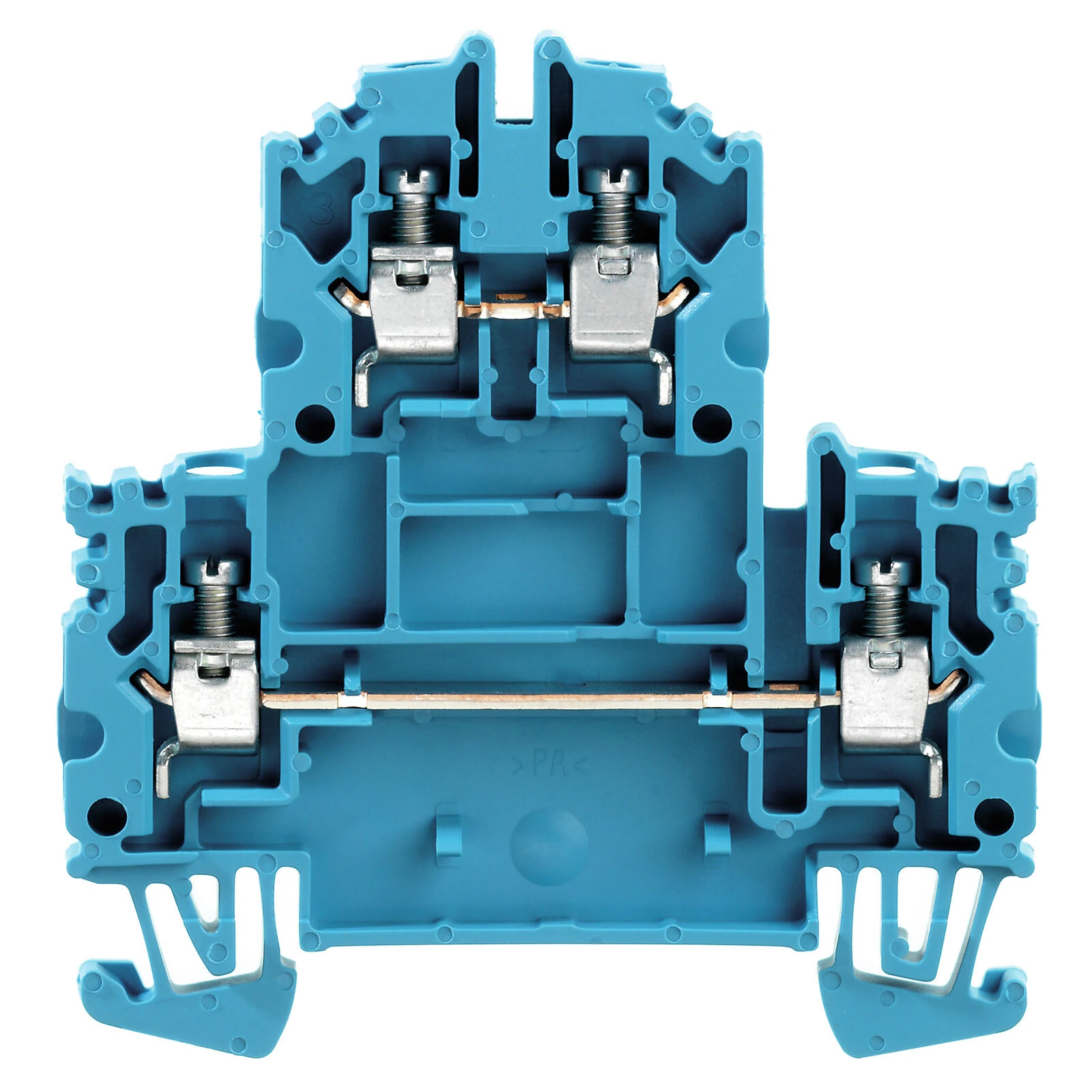

Gelince Haber Ver| Ürün Adı | WDK 4N BL |
|---|---|
| Ürün No. | 1041980000 |
| Kısa Açıklama | Çok katmanlı modüler terminal, Vidalı bağlantı, mavi, 4 mm², 800 V, Bağlantı sayısı: 4, Seviye sayısı: 2, TS 35, V-0 |
| Onaylar ROHS UL'ye Uygun Dosya Numarası Arama UL Web Sitesi Sertifika No. (UR) E60693 Sertifika No. (cURusEX) E184763 |
| Versiyon | Çok katmanlı modüler terminal, Vidalı bağlantı, mavi, 4 mm², 800 V, Bağlantı sayısı: 4, Seviye sayısı: 2, TS 35, V-0 |
|---|---|
| Sipariş No. | 1041980000 |
| Tip | WDK 4N BL |
| GTIN (EAN) | 4032248138784 |
| Adet | 50 adet |
| Derinlik | 63,25mm |
|---|---|
| Derinlik (inç) | 2,49 inç |
| Derinlik | 64,15 mm DIN rayı dahil |
| Yükseklik | 60 mm |
| Yükseklik (inç) | 2,362 inç |
| Genişlik | 6,1mm |
| Genişlik (inç) | 0,24 inç |
| Net ağırlık | 13,58 gr |
| Depolama sıcaklığı | -25 °C...55 °C |
|---|---|
| Ortam sıcaklığı | -60 °C…85 °C Sürekli çalışma sıcaklığı, |
| dk. | -60 °C Sürekli çalışma sıcaklığı, |
| maks. | 130°C |
| RoHS Uyumluluk Durumu Muafiyet olmaksızın uyumlu REACH SVHC Ağırlıkça %0,1'in üzerinde SVHC yok |
| Temel malzeme Wemid Renk mavi UL 94 yanıcılık derecesi V-0 |
| Maks. | gerilim (ATEX) 550 V Akım (ATEX) 30 A Kablo kesiti |
|---|---|
| maks. | (ATEX) 6 mm² |
| Maks. | gerilim (IECEX) 550 V Akım (IECEX) 30 A Kablo kesiti |
| maks. | (IECEX) 6 mm² İşaret EN 60079-7 Ex eb II C Gb Ex 2014/34/EU etiketi II 2 G D |
| Versiyon Geçmeli çapraz konnektör için vidalı bağlantı Konnektörsüz bir uç Uç kapak plakası gereklidir Evet Potansiyel sayısı 2 Seviye sayısı 2 Seviye başına kenetleme noktası sayısı 2 Kademe başına potansiyel sayısı 1 Dahili olarak çapraz bağlı seviyeler PE bağlantısı yok Hayır Montaj rayı TS 35 N fonksiyonu Evet PE fonksiyonu Hayır PEN fonksiyonu Hayır |
| maks. | 1,5 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksüklü ince çok telli, 2 kelepçelenebilir kablo, |
|---|---|
| dk. | 0,5 mm² Kablo bağlantı kesiti, ince çok telli, iki kelepçelenebilir kablo, |
| dk. | 0,5 mm² Tel kesiti, ince çok telli, iki kelepçelenebilir tel, |
| maks. | 1,5 mm² |
| versiyon | Evet Benzer terminal sayısı 1 Sağ taraf açık |
|---|---|
| Tip | Snap-on'un montajı |
| Bağlantı tipi, ek bağlantı Vidalı bağlantı |
| maks. | 6 mm² Sıkma aralığı, |
|---|---|
| dk. | 0,13 mm² Sıkma vidası M 3 Bağlantı kesiti, ince telli, |
| dk. | 0,13 mm² Bağlantı kesiti, çok damarlı, |
| maks. | 6 mm² Bağlantı kesiti, çok damarlı, |
| dk. | 0,13 mm² Yan tarafta bağlantı yönü IEC 60947-1 A4'e göre gösterge Bağlantı sayısı 4 Sıyırma uzunluğu 8 mm Sıkma torku, |
| maks. | 1 Nm Sıkma torku, |
| dk. | 0,5 Nm DMS elektrikli tornavidayla tork seviyesi 2 |
| Tip | bağlantı Vidalı bağlantı |
| Tip | bağlantı 2 Vidalı bağlantı Kablo bağlantı kesiti AWG, |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
| dk. | AWG 26 Kablo bağlantı kesiti, ince çok telli, |
| maks. | 4 mm² Kablo bağlantı kesiti, ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| maks. | 4 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo ucu yüksükleriyle ince çok telli, |
| maks. | 4 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, katı damar, |
| maks. | 6 mm² Kablo bağlantı kesiti, katı damar, |
| dk. | 0,13 mm² |
| maks. | (CSA) 10 AWG Kablo kesiti |
|---|---|
| dk. | (CSA) 26 AWG |
| TS 35 ofset 30 mm |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
|---|---|
| dk. | AWG 26 |
| Nominal kesit 4 mm² Nominal gerilim 800 V Nominal DC voltajı 800 V Nominal akım 32 A Maksimum kablolarda akım 35 A Standartlar IEC 60947-7-1 IEC 60947-7-x'e göre hacim direnci 2 mΩ Nominal darbe dayanım gerilimi 8 kV IEC 60947-7-x'e göre güç kaybı 1,02 W Kirlilik şiddeti 3 |
| maks. | (UR) 10 AWG İletken boyutu Fabrika kablolaması |
|---|---|
| dk. | (UR) 26 AWG İletken boyutu Saha kablolaması |
| maks. | (UR) 10 AWG İletken boyutu Saha kablolaması |
| dk. | (UR) 26 AWG Akım boyutu C (UR) 35 A Gerilim boyutu C (UR) 600 V |
| ETIM 8.0 EC000897 ETIM 9.0 EC000897 ETIM 10.0 EC000897 ECLASS 14.0 27-25-01-02 ECLASS 15.0 27-25-01-02 |
