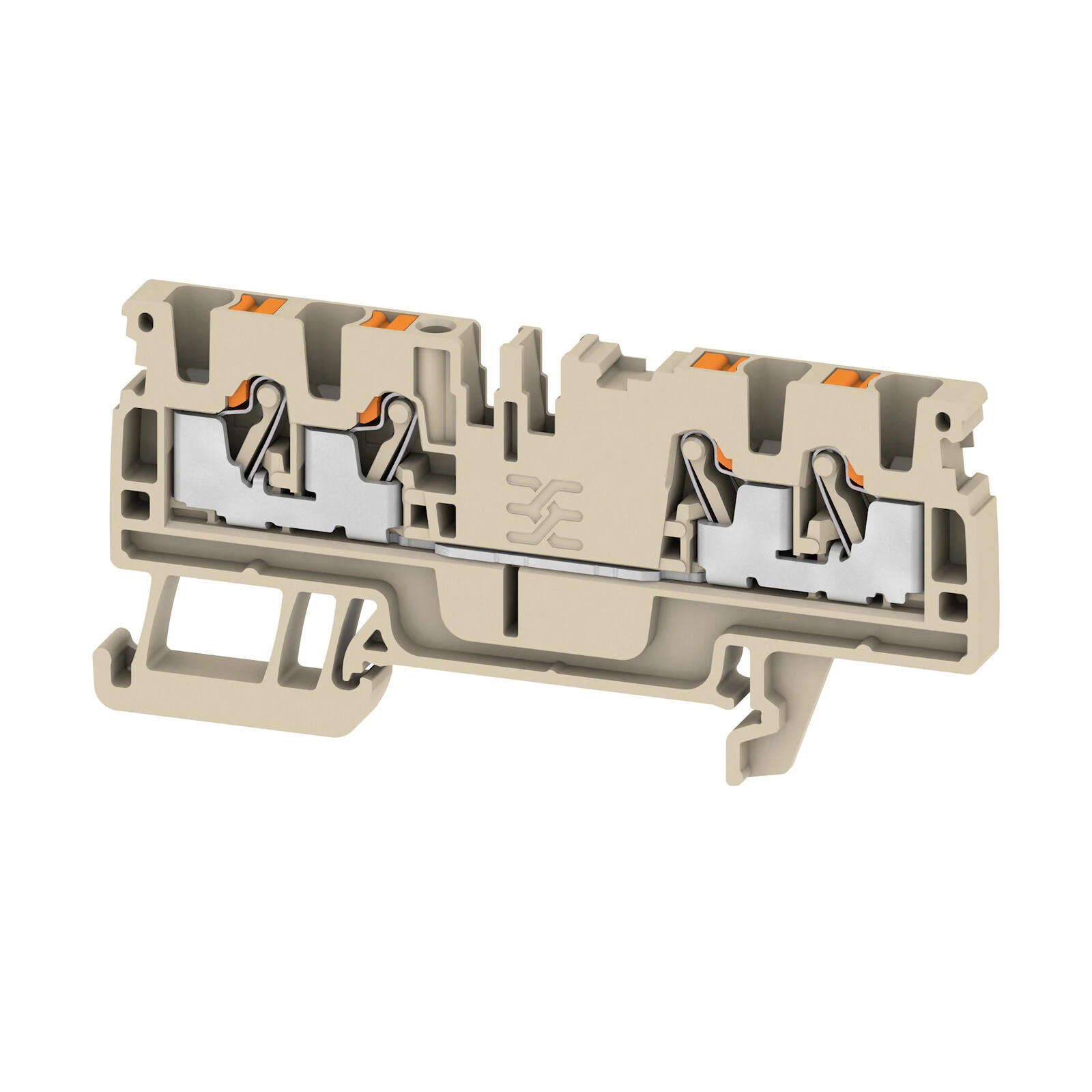

Weidmüller 1521690000 A4C 2.5 2.5 mm² 2 Giriş - 2 Çıkış İkili Geçiş Klemensi - 1

Weidmüller 1521690000 A4C 2.5 2.5 mm² 2 Giriş - 2 Çıkış İkili Geçiş Klemensi

Name: Weidmüller 1521690000 A4C 2.5 2.5 mm² 2 Giriş - 2 Çıkış İkili Geçiş Klemensi
Brand: WEİDMÜLLER
SKU: 1521690000
Price: 164.54 TRY
Availability: OutOfStock

Ürün Kodu : 1521690000

164,54 TL

Fiyat Alarmı

Kredi kartı ile ayda 16,73 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 1,40 TL değerinde 7 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Weidmüller 1521690000 A4C 2.5 2.5 mm² 2 Giriş - 2 Çıkış İkili Geçiş Klemensi ürünü, Feed-through klemens, PUSH Içinde, 2.5 mm², 800 V, 24 A, koyu bej özellikleriyle sunulur.

Teknik Özellikler

Ölçüler ve Ağırlıklar

Derinlik	36,5 mm
Derinlik (inç)	1,437 inch
DIN Ray dahil Derinlik	37 mm
Yükseklik	77,5 mm
Yükseklik (inç)	3,051 inch
Genişlik	5,1 mm
Genişlik (inç)	0,201 inch
Net Ağırlık	9,82 g

Sıcaklıklar

Depolama Sıcaklık	-25 °C...55 °C
Ortam Sıcaklık	-5 °C…40 °C
Sürekli Çalışma Sıcaklığı, Min.	-60 °C
Sürekli Çalışma Sıcaklığı, Maks.	130 °C

Malzeme Verileri

Ana Malzeme	Wemid
Renk	koyu bej
Renk Operational Elements	orange
UL 94 Yanıcılık Sınıfı	V-0

IECEx/ATEX Anma Verileri

Sertifika No. (ATEX)	TUEV16ATEX7909U
Sertifika No. (IECEX)	IECEXTUR16.0036U
Max. Gerilim (ATEX)	550 V
Akım (ATEX)	21 A
Kablo Kesit Kesit Max. (ATEX)	2.5 mm²
Max. Gerilim (IECEX)	550 V
Akım (IECEX)	21 A
Kablo Kesit Kesit Max. (IECEX)	2.5 mm²
EN 60079-7 İşaretleme	Ex eb II C Gb
Ex 2014/34/EU Etiketi	II 2 G D

Sistem Özellikleri

Uç Kapama Plakası Gerekli	Evet
Potansiyel Sayısı	1
Katman Sayısı	1
Katman başına Sıkma Noktası Sayısı	4
Potansiyel Sayısı Per Tier	1
Katmanlar Dahili olarak Köprülenmiş	Hayır
PE Bağlantısı	Hayır
Montaj Ray	TS 35
N-function	Hayır
PE Fonksiyon	Hayır
PEN Fonksiyon	Hayır

Ek Teknik Veriler

Patlama Testli Versiyon	Evet
Montaj Tavsiyesi	Ray
Açık Yanlar	sağ
Geçmeli Montaj	Hayır
Tip Sabitleme	Geçmeli montaj
Montaj Tipi	TS 35
Ile Snap-in Pegs	Hayır

Sıkma İçiçinde İletkenler (i̇lave Bağlantı)

Bağlantı Tipi, İlave Bağlantı	PUSH Içinde

Sıkma İçiçinde İletkenler (anma Bağlantısı)

Bıçak Size	0.6 x 3.5 mm
Sıkma Aralığı, Maks.	4 mm²
Sıkma Aralığı, Min.	0,14 mm²
Bağlantı Kesit, Ince Çok Telli, Min.	0,14 mm²
Bağlantı Kesiti, Çok Telli, Maks.	4 mm²
Bağlantı Kesiti, Çok Telli, Min.	0,14 mm²
Bağlantı Yönü	üst
IEC 60947-1'e göre Gösterge	A3
Bağlantı Sayısı	4
Soyma Uzunluğu	10 mm
Tube Uzunluk için Twin Kablo-uç Yüksük	Tube uzunluk: min.: 8 mm max.: 12 mm Kesit için iletken bağlantı: min.: 0,5 mm² max.: 0,75 mm²
Tube Uzunluk için Twin Kablo-uç Yüksük Acc. göre Kesit	Kesit, min.: 0,5 mm² Kesit, max.: 0,75 mm² Tube uzunluk, min.: 8 mm Tube uzunluk, max.: 12 mm
Tube Uzunluk için Kablo-uç Yüksük ile Plastik Manşon Acc. göre Kesit	Kesit, min.: 0,14 mm² Kesit, max.: 0,34 mm² Tube uzunluk, min.: 6 mm Tube uzunluk, max.: 8 mm Kesit, min.: 0,5 mm² Kesit, max.: 1 mm² Tube uzunluk, min.: 6 mm Tube uzunluk, max.: 12 mm Kesit, min.: 1,5 mm² Kesit, max.: 2,5 mm² Tube uzunluk, min.: 8 mm Tube uzunluk, max.: 12 mm
Tube Uzunluk için Kablo-uç Yüksük ile Plastik Manşon DIN 46228/4	Tube uzunluk: min.: 6 mm max.: 8 mm Kesit için iletken bağlantı: min.: 0,14 mm² max.: 0,34 mm² Tube uzunluk: min.: 6 mm max.: 12 mm Kesit için iletken bağlantı: min.: 0,5 mm² max.: 1 mm² Tube uzunluk: min.: 8 mm max.: 12 mm Kesit için iletken bağlantı: min.: 1,5 mm² max.: 2,5 mm²
Tube Uzunluk için Kablo-uç Yüksük Olmaksızın Plastik Manşon Acc. göre Kesit	Kesit, min.: 0,25 mm² Kesit, max.: 0,25 mm² Tube uzunluk, min.: 5 mm Tube uzunluk, max.: 5 mm Kesit, min.: 0,5 mm² Kesit, max.: 1 mm² Tube uzunluk, min.: 6 mm Tube uzunluk, max.: 10 mm Kesit, min.: 1,5 mm² Kesit, max.: 2,5 mm² Tube uzunluk, min.: 7 mm Tube uzunluk, max.: 12 mm
Tube Uzunluk için Kablo-uç Yüksük Olmaksızın Plastik Manşon DIN 46228/1	Tube uzunluk: nominal: 5 mm Kesit için iletken bağlantı: nominal: 0,25 mm² Tube uzunluk: min.: 6 mm max.: 10 mm Kesit için iletken bağlantı: min.: 0,5 mm² max.: 1 mm² Tube uzunluk: min.: 7 mm max.: 12 mm Kesit için iletken bağlantı: min.: 1,5 mm² max.: 4 mm²
Twin Kablo-uç Yüksükler, Max.	0,75 mm²
Twin Kablo-uç Yüksükler, Min.	0,5 mm²
Kablo Bağlantı Kesiti AWG, Maks.	AWG 12
Kablo Bağlantı Kesiti AWG, Min.	AWG 28
Kablo Bağlantı Kesiti, İnce Telli, Maks.	4 mm²
Kablo Bağlantı Kesiti, İnce Telli, Min.	0,14 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/1, Maks.	4 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/1, Min.	0,14 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Maks.	2,5 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Min.	0,14 mm²
Kablo Bağlantı Kesiti, Tek Telli, Maks.	2,5 mm²
Kablo Bağlantı Kesiti, Tek Telli, Min.	0,14 mm²

CSA Anma Verileri

Sertifika No. (CSA)	200039-70089609
Akım Size B (CSA)	20 A
Akım Size C (CSA)	20 A
Akım Size D (CSA)	5 A
Gerilim Size B (CSA)	600 V
Gerilim Size C (CSA)	600 V
Gerilim Size D (CSA)	600 V
Kablo Kesit Kesit Max. (CSA)	12 AWG
Kablo Kesit Kesit Min. (CSA)	28 AWG

Genel

Montaj Tavsiyesi	Ray
Montaj Ray	TS 35
Standartlar	IEC 60947-7-1
Kablo Bağlantı Kesiti AWG, Maks.	AWG 12
Kablo Bağlantı Kesiti AWG, Min.	AWG 28

Anma Verileri

Anma Kesiti	2,5 mm²
Anma Gerilimi	800 V
Anma Dc Gerilimi	800 V
Nominal Akım	24 A
Akım De Maksimum Kablolar	24 A
Standartlar	IEC 60947-7-1
IEC 60947-7-x'e göre Hacim Direnci	1,33 mΩ
Anma Darbe Dayanım Gerilim	8 kV
IEC 60947-7-x'e Uygun Güç Kaybı	0,77 W
Kirlilik Derecesi	3
Darbe Gerilim Category	III

UL Anma Verileri

Sertifika No. (cURus)	E60693
Iletken Size Factory Wiring Max. (curus)	12 AWG
Iletken Size Factory Wiring Min. (curus)	28 AWG
Iletken Size Alan Wiring Max. (curus)	12 AWG
Iletken Size Alan Wiring Min. (curus)	28 AWG
Akım Size B (curus)	20 A
Akım Size C (curus)	20 A
Akım Size D (curus)	5 A
Gerilim Size B (curus)	600 V
Gerilim Size C (curus)	600 V
Gerilim Size D (curus)	600 V

Ticari Veriler

Onaylar

ROHS	Uygun
UL Dosya Numarası Arama	UL web sitesi
Sertifika No. (cURus)	E60693
Sertifika No. (curusex)	E184763

Genel Sipariş Verileri

Versiyon	Feed-through klemens, PUSH Içinde, 2.5 mm², 800 V, 24 A, koyu bej
Sipariş No.	1521690000
Tip	A4C 2.5
GTIN (EAN)	4050118328035
Miktar	100 adet

Çevresel Ürün Uygunluğu

RoHS Uygunluk Durumu	Muafiyetsiz uyumlu
REACH SVHC	%0,1 ağırlığın üzerinde SVHC içermez

Sınıflandırmalar

ETIM 8.0	EC000897
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECLASS 14.0	27-25-01-01
ECLASS 15.0	27-25-01-01
