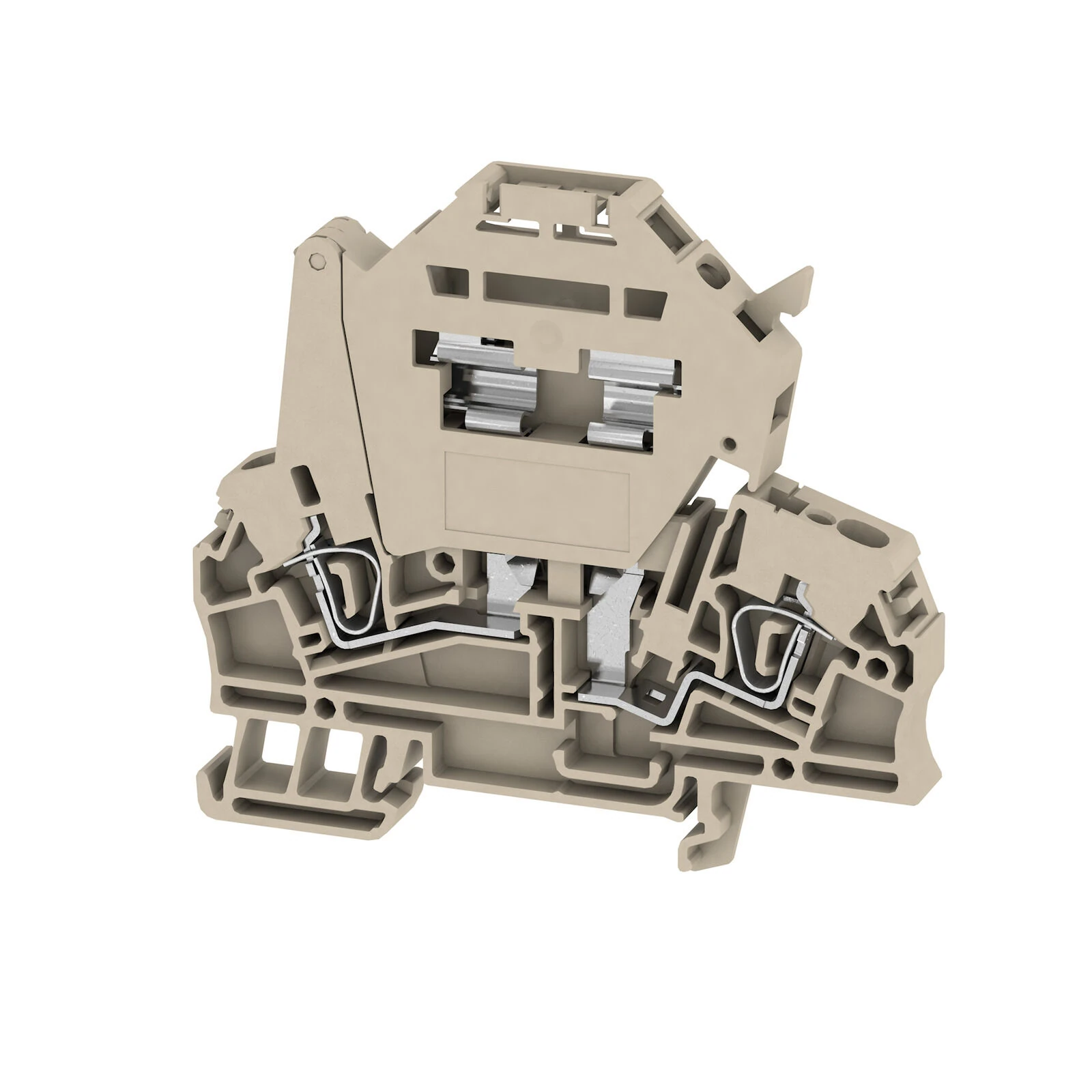

Gelince Haber Ver| Ürün Adı | ZSI 2.5 |
|---|---|
| Ürün No. | 1616400000 |
| Kısa Açıklama | Z serisi, Sigorta terminali, Nominal kesit: 2,5 mm², Gergi kelepçeli bağlantı, koyu bej, Doğrudan montaj |
| Onaylar ROHS UL'ye Uygun Dosya Numarası Arama UL Web Sitesi Sertifika No. (UR) E60693 |
| Versiyon | Z serisi, Sigorta terminali, Nominal kesit: 2,5 mm², Gergi kelepçeli bağlantı, koyu bej, Doğrudan montaj |
|---|---|
| Sipariş No. | 1616400000 |
| Tip | ZSI 2.5 |
| GTIN (EAN) | 4008190196592 |
| Adet | 50 adet |
| Derinlik | 73 mm |
|---|---|
| Derinlik (inç) | 2.874 inç |
| Derinlik | 74 mm DIN rayı dahil |
| Yükseklik | 79,5mm |
| Yükseklik (inç) | 3,13 inç |
| Genişlik | 7,9mm |
| Genişlik (inç) | 0,311 inç |
| Net ağırlık | 19,54 gr |
| Depolama sıcaklığı | -25 °C...55 °C |
|---|---|
| Ortam sıcaklığı | -50 °C…75 °C Sürekli çalışma sıcaklığı, |
| dk. | -50 °C Sürekli çalışma sıcaklığı, |
| maks. | 120°C |
| RoHS Uyumluluk Durumu Muafiyet olmaksızın uyumlu REACH SVHC Ağırlıkça %0,1'in üzerinde SVHC yok |
| Temel malzeme Wemid Renk koyu bej UL 94 yanıcılık derecesi V-0 |
| Model Gergi kelepçeli bağlantı Sigorta kartuşu Geçmeli çapraz konnektör için LED'siz Bir uç konnektörsüz Uç kapak plakası gereklidir Evet Potansiyel sayısı 1 Seviye sayısı 1 Seviye başına kenetleme noktası sayısı 2 Kademe başına potansiyel sayısı 1 Dahili olarak çapraz bağlı seviyeler PE bağlantısı yok Hayır Montaj rayı TS 35 N fonksiyonu Hayır PE fonksiyonu Hayır PEN fonksiyonu Hayır |
| versiyon | Hayır Kurulum önerisi Doğrudan montaj Benzer terminal sayısı 1 Sağ tarafları açık |
|---|---|
| Tip | Snap-on'un montajı |
| Bağlantı yönü ek bağlantı üst Bağlantı türü, ek bağlantı Gergi kelepçeli bağlantı |
| dk. | 6 mm |
|---|---|
| maks. | 10mm |
| nominal | 0,5 mm² |
| maks. | 12mm |
| nominal | 0,75 mm² |
| nominal | 1 mm² |
| dk. | 8mm |
| nominal | 1,5 mm² |
| nominal | 2,5 mm² |
| nominal | 10mm |
| dk. | 10mm |
| Tüp uzunluğu | min.: 6 mm maks.: 10 mm |
| İletken bağlantısı için kesit | Nominal: 0,5 mm² |
| Tüp uzunluğu | min.: 6 mm maks.: 12 mm |
| İletken bağlantısı için kesit | Nominal: 0,75 mm² |
| İletken bağlantısı için kesit | Nominal: 1 mm² |
| Tüp uzunluğu | min.: 8 mm maks.: 12 mm |
| İletken bağlantısı için kesit | Nominal: 1,5 mm² |
| İletken bağlantısı için kesit | Nominal: 2,5 mm² |
| Tüp uzunluğu | Nominal: 10 mm |
| Tüp uzunluğu | min.: 10 mm maks.: 12 mm |
| maks. | 4 mm² Sıkma aralığı, |
| dk. | 0,13 mm² Bağlantı kesiti, ince çok telli, |
| dk. | 0,13 mm² Bağlantı kesiti, çok damarlı, |
| maks. | 4 mm² Bağlantı kesiti, çok damarlı, |
| dk. | 0,13 mm² Bağlantı yönü Eğimli / açılı Gösterge IEC 60947-1 A3'e göre Bağlantı sayısı 2 Sıyırma uzunluğu 10 mm Plastik yakalı kablo ucu yüksüğü için boru uzunluğu DIN 46228/4 Boru uzunluğu: |
| maks. | İletken bağlantısı için 10 mm kesit: |
| nominal | 0,5 mm² Boru uzunluğu: |
| maks. | İletken bağlantısı için 12 mm kesit: |
| nominal | 0,75 mm² Boru uzunluğu: |
| nominal | 1 mm² Tüp uzunluğu: |
| nominal | 1,5 mm² Boru uzunluğu: |
| nominal | 2,5 mm² Plastik yakasız kablo ucu yüksüğü için boru uzunluğu DIN 46228/1 Boru uzunluğu: |
| nominal | İletken bağlantısı için 10 mm kesit: |
| Tip | bağlantı Gergi kelepçesi bağlantısı |
| Tip | bağlantı 2 Gergi kelepçesi bağlantısı Kablo bağlantı kesiti AWG, |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
| dk. | AWG 26 Kablo bağlantı kesiti, ince çok telli, |
| maks. | 4 mm² Kablo bağlantı kesiti, ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| maks. | 2,5 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo ucu yüksükleriyle ince çok telli, |
| maks. | 2,5 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, katı damar, |
| maks. | 4 mm² Kablo bağlantı kesiti, katı damar, |
| dk. | 0,13 mm² |
| maks. | (CSA) 12 AWG Kablo kesiti |
|---|---|
| dk. | (CSA) 26 AWG |
| maks. | 500 V Kompozit düzenleme için aşırı yük ve kısa devre koruması için güç kaybı 6,3 A @ 37°C'de 1,6 W Bireysel düzenleme için aşırı yük ve kısa devre koruması için güç kaybı 30°C'de 6,3 A'da 2,5 W Yalnızca kompozit düzenleme için kısa devre koruması için güç kaybı 6,3 A @ 34°C'de 2,5 W Yalnızca bireysel düzenleme için kısa devre koruması için güç kaybı 6,3 A @ 59°C'de 4,0 W |
|---|---|
| Tip | AC/DC göstergesi için voltaj |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
|---|---|
| dk. | AWG 26 |
| Nominal kesit 2,5 mm² Nominal gerilim 500 V Bitişik terminale nominal gerilim 500 V Nominal DC voltajı 500 V Nominal akım 6,3 A Maksimum kablolardaki akım 6,3 A IEC 60947-7-3 standartları IEC 60947-7-x'e göre hacim direnci 1,33 mΩ Nominal darbe dayanım gerilimi 6 kV IEC'ye uygun güç kaybı 60947-7-x 0,77 W Kirlilik şiddeti 3 |
| maks. | (UR) 12 AWG İletken boyutu Fabrika kablolaması |
|---|---|
| dk. | (UR) 26 AWG İletken boyutu Saha kablolaması |
| maks. | (UR) 12 AWG İletken boyutu Saha kablolaması |
| dk. | (UR) 26 AWG Akım boyutu C (UR) 10 A Gerilim boyutu C (UR) 300 V |
| Ürün bilgileri Gerilim seçilen sigorta elemanına veya seçilen gösterge ışığına bağlıdır |
| ETIM 8.0 EC000899 ETIM 9.0 EC000899 ETIM 10.0 EC000899 ECLASS 14.0 27-25-01-13 ECLASS 15.0 27-25-01-13 |
