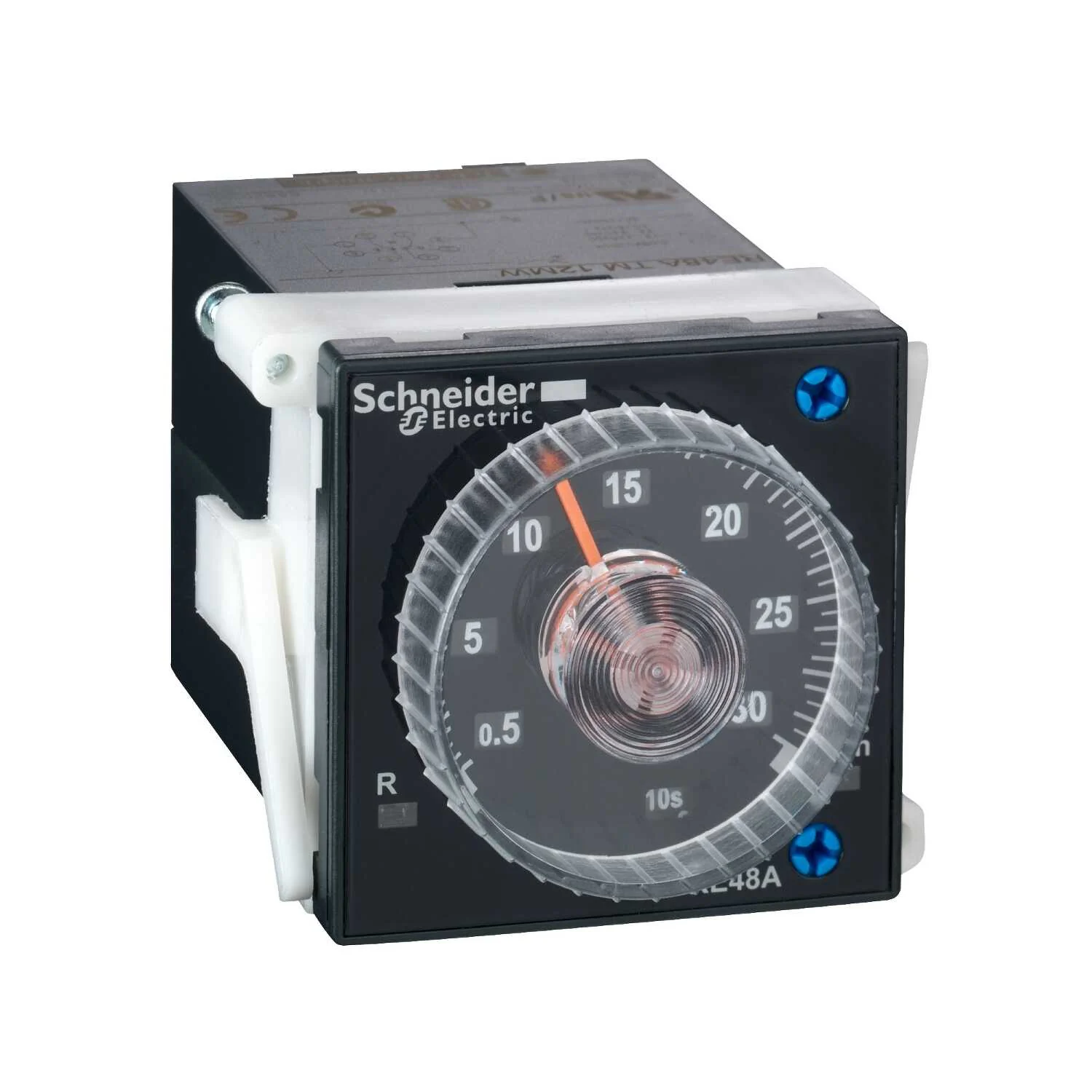

Gelince Haber Ver| Ürün Serisi | Harmony Zamanlayıcı Röleleri |
|---|---|
| Elektrikli Bağlantı | Takılabilir alt taban 8 pim(ler) |
| Genişlik | 48 mm |
| Ürün Ya Da Bileşen Tipi | Panel-mounted/plug-in timer relay |
| Dijital Çıkış Tipi | Röle |
| Kontak Tipi Ve Düzenleme | 2 K/A zamanlı kontaklar, AgNi (kadmiyumsuz) |
| Bileşen Adı | RE48 |
| Zaman Gecikme Aralığı | 5...300 h 2...120 min 0.5...30 h 0.2...12 h 0.2...12 min 0.2...12 s 0.5...30 min 2...120 h 2...120 s 0.02...1.2 s 0.5...30 s 5...300 s 0.05...3 s 5...300 min |
| [us] Nominal Besleme Gerilimi | 24...240 V AC/DC 50/60 Hz |
| Gerilim Aralığı | 0,85...1,1 Us AC 0,9...1,1 Us DC |
| [in] Nominal Akım | 5 A |
| Ürün Ön Plaka Boyutu | 48 x 48 mm |
|---|---|
| Kontrol Tipi | Selektör anahtarı ön panel |
| Muhafaza Malzemesi | Polikarbonat |
| Tekrarlama Doğruluğu | Maksimum ayar değerinin +/- % 0,2'si 'e uygunIEC 61812-1 |
| Sıcaklık Sapması | Maksimum ayar değerinin +/- % 0,02'si/°C 'e uygunIEC 61812-1 |
| Gerilim Sapması | Maksimum ayar değerinin +/- % 0,2'si/V -de 48...240 V Maksimum ayar değerinin +/- % 1'i/V -de 24...48 V |
| Zaman Gecikmesinin Ayar Doğruluğu | Tam ölçeğin +/- % 5'i -de 25 °C 'e uygunIEC 61812-1 Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1 |
| Time Delay Type | Güç açma gecikmesi - A1- Delay on energization |
| Minimum Darbe Süresi | 20 ms |
| Sıfırlama Süresi | 25 ms enerji kesmede |
| Açma Süresi | 55 ms |
| Yüklü Faktör | 100 % |
| Va Cinsinden Güç Tüketimi | 6 VA -de 240 V |
| W Cinsinden Güç Tüketimi | 2 W -de 240 V |
| Kesme Kapasitesi | 1250 VA |
| Minimum Anahtarlama Akımı | 100 mA |
| Maksimum Anahtarlama Akımı | 5 A |
| Maksimum Anahtarlama Gerilimi | 250 V AC/DC |
| Elektrik Dayanıklılığı | 100000 cycles |
| Mekanik Dayanıklılık | 30000000 cycles |
| Çıkış Gerilimi | 240 V -de 5 A AC-12 30 V -de 2 A DC-13 240 V -de 1,5 A AC-15 |
| İşaretleme | CE |
| Kesinti Dayanımı | 1 kV diferansiyel mod 'e uygunIEC 61000-4-5 seviye 3 2 kV ortak mod 'e uygunIEC 61000-4-5 seviye 3 |
| Montaj Desteği | Panel montajlı: sistem ürünle birlikte sağlanır Tabana monte: soket |
| Yerel Sinyalleme | 1 LED (sarı) for çıkış rölesi durumu LED göstergesi (yeşil) for yanıp sönen: röle enerjili zamanlama sürüyor LED göstergesi (yeşil) for sabitte: röle enerjili, süren zamanlama yok |
| Fonksiyon Mevcuttur | A1- Delay on energization-2 K/A A2- Delay on energization-2 K/A H1-Pulse-on energization-2 K/A H2-Pulse-on energization-2 K/A |
| Kontrol Tipi | Test butonsuz |
| Ürün Ağırlığı | 0,14 kg |
| Pim Biçimi | Silindir |
| Fonksiyon Sayısı | 1 |
| Nem Sapması | Maksimum ayar değerinin +/- 0,05 %/%RH 'e uygunIEC 61812-1 |
|---|---|
| Mikro Kırılmalara Bağışıklık | 5 ms |
| Dielektrik Gücü | 2 kV 1 mA/1 dakika 'e uygunIEC 61812-1 |
| Elektrik Çarpmalarına Karşı Koruma | 4 kV Sınıf III 'e uygunIEC 60664-1 4 kV Sınıf III 'e uygunIEC 61812-1 |
| Standartlar | 73/23/EEC 93/68/EEC EN 50082-1/2 89/336/EEC EN 50081-1/2 IEC 61812-1 IEC 60669-2-3 |
| Ürün Sertifikaları | UL cULus C-Tick CSA |
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
| Ip Koruma Derecesi | IP40 'e uygunIEC 60529 (muhafaza) IP50 'e uygunIEC 60529 (ön yüz) |
| Titreşim Direnci | 0,35 mm (f= 10…55 Hz) conforming to IEC 60068-2-6 |
| Bağıl Nem | 93 % yoğuşmasız 'e uygunIEC 60068-2-3 |
| Elektrostatik Deşarja Direnç | 6 kV kontakta 'e uygunIEC 61000-4-2 seviye 3 8 kV havada 'e uygunIEC 61000-4-2 seviye 3 |
| Elektromanyetik Alanlara Direnç | 10 V/m 26 MHz - 1 GHz 'e uygunIEC 61000-4-3 seviye 3 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 seviye 3 (doğrudan) 4 kV 'e uygunIEC 61000-4-4 level 4 (doğrudan) |
| Telsiz Elektrik Alanlara Bağışıklık | 10 V (0,15...80 MHz) 'e uygunIEC 61000-4-6 seviye 3 |
| Gelen Cihaz | 30 % / 10 ms 'e uygunIEC 61000-4-11 95 % / 5 s 'e uygunIEC 61000-4-11 60 % / 100 ms 'e uygunIEC 61000-4-11 |
| Kesinti Yayılmalı/Iletimli | Sınıf B 0,15...30 MHz 'e uygunEN 55022 (EN 55011 group 1) |
| Package 1 | PCE, 1 Adet, 5,700 cm x 10,500 cm x 6,200 cm, 126,000 g |
|---|---|
| Package 2 | S02, 30 Adet, 15,000 cm x 30,000 cm x 40,000 cm, 4,252 kg |
| Garanti (Ay Olarak) | 18 |
|---|
