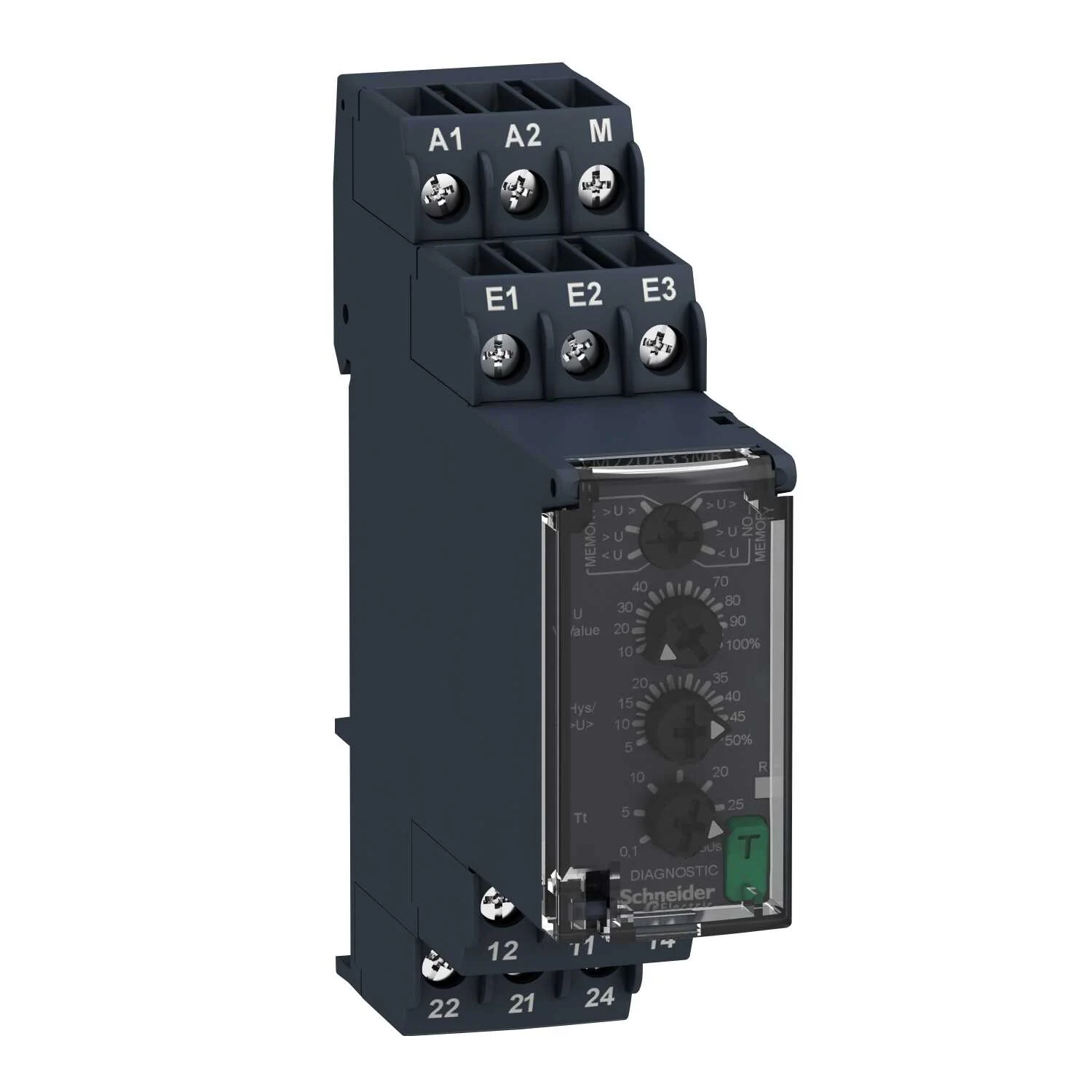

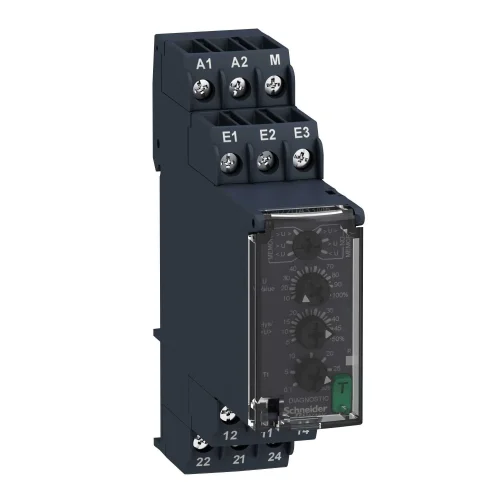

Gelince Haber Ver| Ürün Serisi | Harmony Kontrol Röleleri |
|---|---|
| Röle Tipi | Gerilim kontrol rölesi |
| Ürün Ya Da Bileşen Tipi | Gerilim kontrol rölesi |
| Fazların Ağ Sayısı | 1 faz |
| Besleme Devresi Tipi | DC |
| Röle Adı | RM22UA |
| Röle Tarafından Izlenen Parametreler | Pencere modunda düşük ve aşırı gerilim Aşırı gerilim veya düşük gerilim algılama |
| Gecikme Süresi | Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault |
| Va Cinsinden Anahtarlama Kapasitesi | 2000 VA |
| Ölçüm Aralığı | 15...500 V AC/DC |
| Kontak Tipi Ve Düzenleme | 2 K/A |
| Sıfırlama Süresi | 1500 ms maksimum gerilimde |
|---|---|
| Maksimum Anahtarlama Gerilimi | 250 V AC |
| Minimum Anahtarlama Akımı | 10 mA -de 5 V DC |
| Maksimum Anahtarlama Akımı | 8 A AC |
| Besleme Gerilimi Limitleri | 20,4…264 V AC/DC |
| Va Cinsinden Güç Tüketimi | 3,5 VA AC |
| W Cinsinden Güç Tüketimi | 1,5 W DC |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Terminaller Arasında Direnç | 150 kOhm -de E2-M terminalleri 300 kOhm -de E1-M terminalleri 500 kOhm -de E3-M terminalleri |
| Çıkış Kontakları | 2 K/A |
| Nominal Çıkış Akımı | 8 A |
| Histeresiz | 3 % sabit 'inpencere modu için tam ölçek 5…50 % ayarlanabilir 'ineşik ayarı |
| Güç Açıldığında Gecikme | 600 ms |
| Maksimum Motor Kablosu Uzunluğu | 100 ms doğru rms değeri olarak ölçüm döngüsü |
| Tekrarlama Doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi +/- 2 % için zaman gecikmesi |
| Ölçüm Hatası | Tüm serinin < % 1 üzerinde gerilim değişimi ile % 0,05/°C sıcaklık değişimi ile |
| Yanıt Süresi | <= 500 ms |
| Yalıtım Direnci | > 100 MOhm -de 500 V DC |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Yalıtım | Besleme ve ölçüm arasında |
| Bağlantılar - Terminaller | Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu |
| Sıkma Torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| Muhafaza Malzemesi | Polikarbonat |
| Montaj Desteği | 35 mm DIN rayı 'e uygunIEC 60715 |
| Elektrik Dayanıklılığı | 100000 cycles |
| Mekanik Dayanıklılık | 10000000 cycles |
| Kullanım Kategorisi | AC-15 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 AC-1 'e uygunIEC 60947-4-1 DC-1 'e uygunIEC 60947-4-1 |
| [un] Rated Nominal Voltage | 24...240 V AC/DC 50/60 Hz non self-powered |
| Güvenlik Güvenilirlik Verisi | MTTFd = 308,2 yıl B10d = 290000 |
| Kontak Malzemesi | Kadmiyumsuz |
| Kontrol Tipi | With test button |
| Genişlik | 22,5 mm |
| Ürün Ağırlığı | 0,11 kg |
| Elektromanyetik Uyumluluk | Konut, ticari ve hafif endüstriyel ortamlar için bağışıklık conforming to IEC 61000-6-1 Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Elektrostatik deşarj - test level: 6 kV seviye 3 (kontak deşarjı) conforming to IEC 61000-4-2 Elektrostatik deşarj - test level: 8 kV seviye 3 (hava deşarjı) conforming to IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: 10 V/m seviye 3 conforming to IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 4 kV seviye 4 (doğrudan) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV seviye 4 (kapasitif kaplin) conforming to IEC 61000-4-4 Kesinti bağışıklık testi - test level: 4 kV seviye 4 (ortak mod) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 2 kV seviye 4 (diferansiyel mod) conforming to IEC 61000-4-5 Iletimli ve yayılmalı emisyonlar sınıf B grup 1 conforming to CISPR 11 Iletimli ve yayılmalı emisyonlar sınıf B conforming to CISPR 22 |
|---|---|
| Çalışma Için Ortam Hava Sıcaklığı | -20…50 °C -de 60 Hz -20…60 °C -de 50 Hz |
| Standartlar | IEC 60255-1 |
| Ürün Sertifikaları | RCM UL EAC CSA CE GL CCC |
| Depolama Ortam Koşulları | -40…70 °C |
| Bağıl Nem | 93…97 % -de 25…55 °C 'e uygunIEC 60068-2-30 |
| Titreşim Direnci | 0,075 mm (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 1 gn (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 0,035 mm (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 0,5 gn (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 15 gn (süre = 11 ms) için devre dışı 'e uygunIEC 60068-2-27 5 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 |
| Ip Koruma Derecesi | IP20 'e uygunIEC 60529 (terminaller) IP40 'e uygunIEC 60529 (muhafaza) IP50 'e uygunIEC 60529 (ön panel) |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Dielektrik Test Gerilimi | 2,5 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-27 |
| Package 1 | PCE, 1 Adet, 2,600 cm x 8,200 cm x 9,500 cm, 122,000 g |
|---|---|
| Package 2 | S02, 40 Adet, 15,000 cm x 30,000 cm x 40,000 cm, 5,390 kg |
| Garanti (Ay Olarak) | 18 |
|---|
