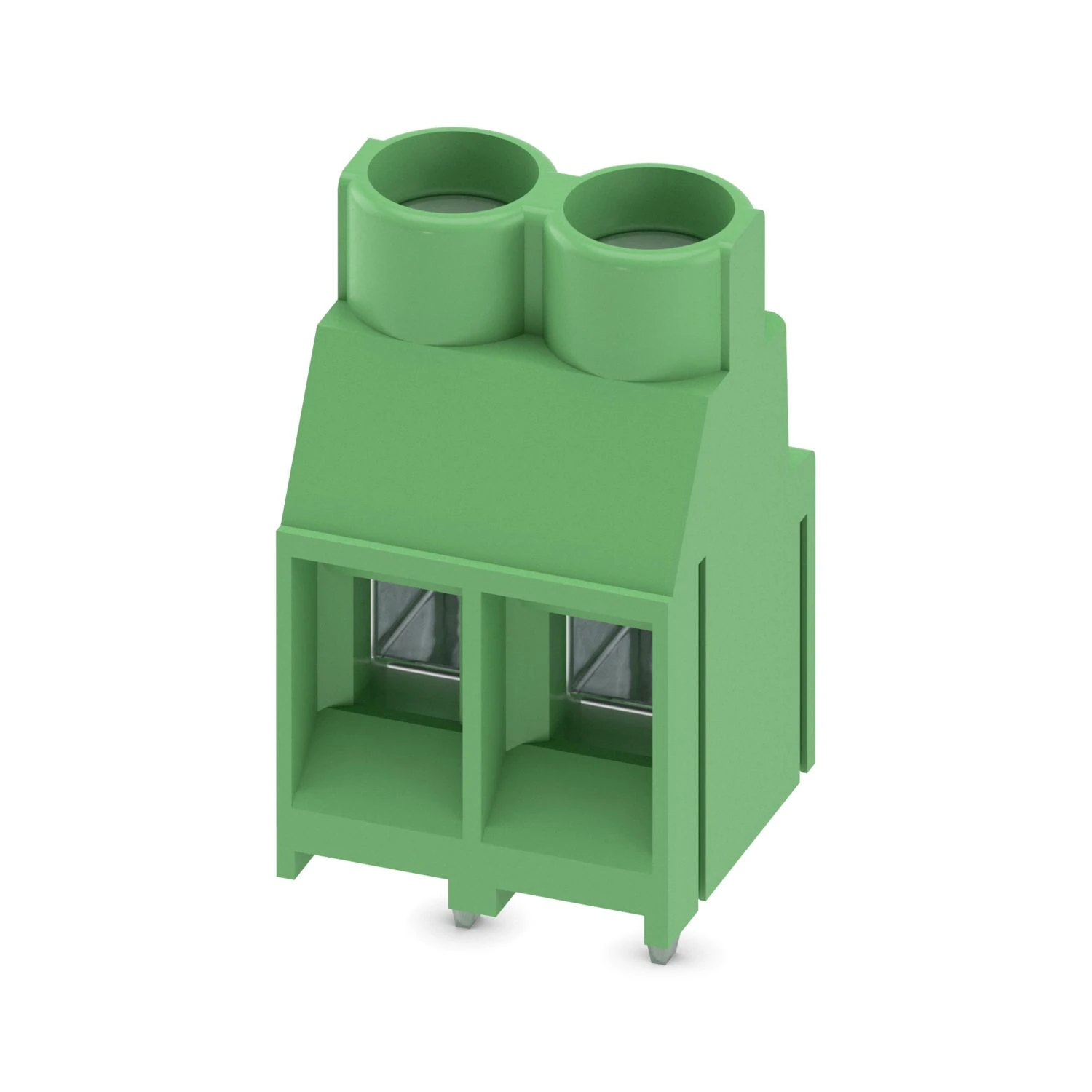

Phoenix Contact 1714955 MKDS 5/ 2-6,35 Pcb Klemensi - 1
%0
Phoenix Contact 1714955 MKDS 5/ 2-6,35 Pcb Klemensi - 1
PHOENİX CONTACT

Phoenix Contact 1714955 MKDS 5/ 2-6,35 Pcb Klemensi

Ürün Kodu : 1714955
PHOENİX CONTACT
110,99 TL
110,99 TL
Fiyat Alarmı
Kredi kartı ile ayda 11,28 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör
Bu ürünü satın aldığınızda 1,00 TL değerinde 5 Parapuan kazanacaksınız.
Beğen
Tahmini Kargoya Teslim: 19.03.2026 tarihine kadar kargoda
Tavsiye Et

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap
Not Ekle
Teknik Bilgiler
Ürün özellikleri
Ürün gamı MKDS 5
Ürün grubu COMBICON Terminals L
Tasarım PC klemensi hizalanabilir
Kutup sayısı 2
Pin aralığı 6,35 mm
Bağlantı sayısı 2
Satır sayısı 1
Potansiyel sayısı 2
Pin dizilimi Lineer pinleme
Potansiyel başına lehim pini 1
Elektriksel özellikler
Nominal akım I N 32 A
Nominal gerilim U N 630 V
Nominal gerilim (III/3) 500 V
Nominal aşırı gerilim (III/3) 6 kV
Nominal gerilim (III/2) 630 V
Nominal aşırı gerilim (III/2) 6 kV
Anma gerilimi (II/2) 1000 V
Nominal aşırı gerilim (II/2) 6 kV
Bağlantı verisi
Tasarım PC klemensi hizalanabilir
Nominal kesit alanı 4 mm²
Bağlantı yöntemi Asansör mekanizmalı vidalı bağlantı
İletken kesiti, tek telli 0,2 mm² ... 6 mm²
İletken kesiti, çok damarlı 0,2 mm² ... 4 mm²
Kablo kesiti AWG 24 ... 10
Kablo kesiti çok telli, yüksüklü, plastik kılıfsız 0,25 mm² ... 4 mm²
Kablo kesiti, çok telli, yüksüklü, plastik kılıflı 0,25 mm² ... 4 mm²
Aynı kesit alanlı 2 iletken, tek damarlı 0,2 mm² ... 2,5 mm²
Aynı kesit alanlı 2 iletken, çok damarlı 0,2 mm² ... 1,5 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan 0,25 mm² ... 0,75 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan 0,5 mm² ... 2,5 mm²
Kablo soyma uzunluğu 8 mm
Tahrik şekilli vida ucu Yarıklı (L)
Sıkma torku 0,5 Nm ... 0,6 Nm
Montaj
Montaj tipi Dalga lehimleme
Pin dizilimi Lineer pinleme
Malzeme teknik özellikleri
Not WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz
Kontak malzemesi Cu alaşımı
Yüzey özellikleri Kalay kaplı
Metal yüzey bağlantı noktası (üst katman) Kalay (4 µm - 8 µm Sn)
Metal yüzey lehim alanı (üst katman) Kalay (4 µm - 8 µm Sn)
Renk (Muhafaza) yeşil (6021)
Yalıtım malzemesi PA
İzolasyon malzeme grubu I
IEC 60112'ye göre CTI 600
UL 94'e uygun yanmazlık sınıfı V0
EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI 850
EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT 775
EN 60695-10-2'ye göre küre basınç testi için sıcaklık 125 °C
Notlar
Uygulamaya yönelik not Güvenli iletken bağlantısı için, belirtilmiş olan tork değerine her zaman uyun. Özellikle iki veya üç konumlu PCB klemenslerinde, her bir kontak noktası için bireysel lehim pini, bunun için dengeleme yapamaz. İletken bağlantısı sırasında klemenslerin desteklenmesinin (bir elle tutulup muhafaza üzerine desteklenir) gerekli olmasının nedeni budur.
Ölçüler
Boyutlu çizim
Pin aralığı 6,35 mm
Genişlik [g] 12,7 mm
Yükseklik [y] 26,6 mm
Uzunluk [l] 12,5 mm
Kurulu durumda yükseklik 21,5 mm
Lehim pin uzunluğu [P] 5,1 mm
Pin ölçüleri 0,9 x 0,9 mm
Delik çapı 1,3 mm
Mekanik testler
Spesifikasyon DIN EN 60999-1 (VDE 0609-1):2000-12
Sonuç Test geçildi
Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer 0,2 mm² / sabit / > 10 N
0,2 mm² / çok damarlı / > 10 N
6 mm² / sabit / > 80 N
4 mm² / çok damarlı / > 60 N
Elektriksel testler
Spesifikasyon IEC 60947-7-4:2019-01
Gereksinim sıcaklık artış testi PCB klemensinin ortam sıcaklığı ve sıcaklık artışı toplamı üst sınır sıcaklığını aşmayacaktır.
Spesifikasyon DIN EN 60512-3-1:2003-01
Izolasyon direnci, bitişik kutuplar > 5 MΩ
İzolasyon malzeme grubu I
Karşılaştırmalı izleme dizini (IEC 60112) CTI 600
Nominal izolasyon gerilimi (III/3) 500 V
Nominal aşırı gerilim (III/3) 6 kV
minimum klerans değeri - homojen olmayan saha (III/3) 5,5 mm
minimum krepaj mesafesi (III/3) 6,3 mm
Bağlantı kesitiyle ilgili açıklama 6 mm² bağlı iletken ile (tek telli).
Nominal izolasyon gerilimi (III/2) 630 V
Nominal aşırı gerilim (III/2) 6 kV
minimum klerans değeri - homojen olmayan saha (III/2) 5,5 mm
minimum krepaj mesafesi (III/2) 5,5 mm
Nominal izolasyon gerilimi (II/2) 1000 V
Nominal aşırı gerilim (II/2) 6 kV
minimum klerans değeri - homojen olmayan saha (II/2) 5,5 mm
minimum krepaj mesafesi (II/2) 5,5 mm
Çevresel koşullar ve gerçek hayat koşulları
Spesifikasyon IEC 60068-2-6:2007-12
Frekans 10 - 150 - 10 Hz
Süpürme hızı 1 oktav/dk
Büyüklük 0,35 mm (10 Hz ... 60,1 Hz)
Hızlanma 5g (60,1 Hz ... 150 Hz)
Her eksen için test süresi 2,5 h
Test talimatları X-, Y- ve Z-eksenleri
Spesifikasyon IEC 60695-2-10:2013-04
Sıcaklık 850 °C
İfşa süresi 5 s
