Phoenix Contact 1851148 FK-MCP 1,5/12-ST-3,81 Pcb Konnektörü - 1

%53

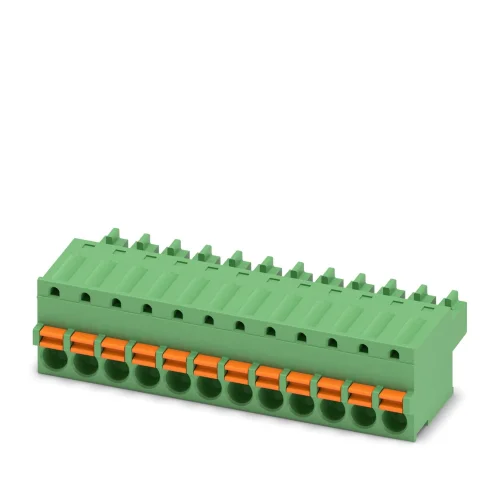

Phoenix Contact 1851148 FK-MCP 1,5/12-ST-3,81 Pcb Konnektörü

Name: Phoenix Contact 1851148 FK-MCP 1,5/12-ST-3,81 Pcb Konnektörü
Brand: PHOENİX CONTACT
SKU: 1851148
Price: 434.86 TRY
Availability: OutOfStock

Ürün Kodu : 1851148

925,24 TL

434,86 TL

Kazancınız

490,38TL

Fiyat Alarmı

Kredi kartı ile ayda 44,21 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 3,60 TL değerinde 18 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, pcb konnektörü yapısında olup FK-MCP 1,5/..-ST ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: PCB konnektörü; Ürün Gamı: FK-MCP 1,5/..-ST; Kutup Sayısı: 12; Pin Aralığı: 3,81 mm; Nominal Kesit Alanı: 1,5 mm²; Bağlantı Yöntemi: Push-in yaylı bağlantı.

Teknik Özellikler

Ürün Özellikleri

Ürün Tipi	PCB konnektörü
Ürün Gamı	FK-MCP 1,5/..-ST
Ürün Grubu	COMBICON Connectors S
Tasarım	Standart
Kutup Sayısı	12
Pin Aralığı	3,81 mm
Bağlantı Sayısı	12
Satır Sayısı	1
Potansiyel Sayısı	12
Montaj Tipi	onsuz

Elektriksel Özellikler

Özellikler
Nominal Akım I N	8 A
Nominal Gerilim U N	160 V
Kontak Direnci	1,4 mΩ
Nominal Gerilim (III/3)	160 V
Nominal Aşırı Gerilim (III/3)	2,5 kV
Nominal Gerilim (III/2)	160 V
Nominal Aşırı Gerilim (III/2)	2,5 kV
Anma Gerilimi (II/2)	320 V
Nominal Aşırı Gerilim (II/2)	2,5 kV

Bağlantı Verisi

Bağlantı Teknolojisi
Tasarım	Standart
Konnektör Sistemi	COMBICON MC 1,5
Nominal Kesit Alanı	1,5 mm²
Kontak Türü	Dişi
İç Kilit
Montaj Tipi	onsuz
İletken Bağlantısı
Bağlantı Yöntemi	Push-in yaylı bağlantı
Kablo/Pcb Bağlantı Yönü	0 °
İletken Kesiti, Tek Telli	0,14 mm² ... 1,5 mm²
İletken Kesiti, Çok Damarlı	0,14 mm² ... 1,5 mm²
Kablo Kesiti AWG	26 ... 16
Kablo Kesiti Çok Telli, Yüksüklü, Plastik Kılıfsız	0,25 mm² ... 1,5 mm²
Kablo Kesiti, Çok Telli, Yüksüklü, Plastik Kılıflı	0,25 mm² ... 0,75 mm²
Silindir Gösterge A X B / Çap	2,4 mm x 1,5 mm / -
Kablo Soyma Uzunluğu	9 mm
İzoleli Olmayan Yüksükler İçin Teknik Özellikler
Tavsiye Edilen Sıkma Aleti	1212034 CRIMPFOX 6
İzole Halkasız Yüksükler, DIN 46228-1'E Uygun	Kesit: 0,25 mm²; Uzunluk: 7 mm \| Kesit: 0,34 mm²; Uzunluk: 7 mm \| Kesit: 0,5 mm²; Uzunluk: 8 mm ... 10 mm \| Kesit: 0,75 mm²; Uzunluk: 8 mm ... 10 mm \| Kesit: 1 mm²; Uzunluk: 8 mm ... 10 mm \| Kesit: 1,5 mm²; Uzunluk: 10 mm
İzoleli Yüksükler İçin Teknik Özellikler
İzole Halkalı Yüksükler, DIN 46228-4'E Uygun	Kesit: 0,14 mm²; Uzunluk: 8 mm \| Kesit: 0,25 mm²; Uzunluk: 8 mm \| Kesit: 0,34 mm²; Uzunluk: 8 mm \| Kesit: 0,75 mm²; Uzunluk: 10 mm

Malzeme Teknik Özellikleri

Malzeme Verisi - Kontak
Not	WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz
Kontak Malzemesi	Cu alaşımı
Yüzey Özellikleri	sıcak daldırmalı kalay kaplı
Metal Yüzey Bağlantı Noktası (Üst Katman)	Kalay (4 µm - 8 µm Sn)
Metal Yüzey Temas Alanı (Üst Katman)	Kalay (4 µm - 8 µm Sn)
Malzeme Verisi - Muhafaza
Renk (Muhafaza)	yeşil (6021)
Yalıtım Malzemesi	PA
İzolasyon Malzeme Grubu	I
IEC 60112'Ye Göre CTI	600
UL 94'E Uygun Yanmazlık Sınıfı	V0
EN 60695-2-12'Ye Göre Akkor Tel Yanmazlık İndisi GWFI	850
EN 60695-2-13'E Göre Akkor Tel Tutuşma Sıcaklığı GWIT	775
EN 60695-10-2'Ye Göre Küre Basınç Testi İçin Sıcaklık	125 °C
Malzeme Verileri - İşletim Elemanı
Renk (İşletim Elemanı)	turuncu (2003)
Yalıtım Malzemesi	POM
UL 94'E Uygun Yanmazlık Sınıfı	HB

Ölçüler

Boyutlu Çizim
Pin Aralığı	3,81 mm
Genişlik [G]	46,51 mm
Yükseklik [Y]	12,4 mm
Uzunluk [L]	21 mm

Mekanik Testler

İletken Bağlantısı
Spesifikasyon	DIN EN 60999-1 (VDE 0609-1):2000-12
Sonuç	Test geçildi
Çekme Testi
Kablo Kesiti/Kablo Tipi/Çekme Kuvveti Ayar Noktası/Gerçek Değer	0,14 mm² / sabit / > 10 N \| 0,14 mm² / çok damarlı / > 10 N \| 1,5 mm² / sabit / > 40 N \| 1,5 mm² / çok damarlı / > 40 N
Sökme Ve Takma Kuvvetleri
Spesifikasyon	IEC 60512-13-2:2006-02
Çevrim Sayısı	25
Kutup Başına Bağlantı Kuvveti, Yaklaşık	8 N
Kutup Başına Çekme Kuvveti, Yaklaşık	6 N
İnskripsiyonların Direnci
Spesifikasyon	DIN EN 60068-2-70:1996-07
Polarizasyon Ve Kodlama
Spesifikasyon	IEC 60512-13-5:2006-02
Gözle Muayene
Spesifikasyon	DIN EN 60512-1-1:2003-01
Boyut İncelemesi
Spesifikasyon	DIN EN 60512-1-2:2003-01

Çevresel Koşullar Ve Gerçek Hayat Koşulları

Dayanım Testi
Spesifikasyon	IEC 60512-9-1:2010-03
Deniz Seviyesinde Darbe Dayanım Gerilimi	2,95 kV
Kontak Direnci R 1	1,4 mΩ
Kontak Direnci R 2	1,5 mΩ
Takma/Sökme Çevrimi	25
İklim Testi
Spesifikasyon	ISO 6988:1985-02
Aşındırıcı Stres	0.2 dm 3 SO 2 on 300 dm /40 °C/1 çevrim
İsıl Stres	100 °C/168 h
Güç Frekansı Dayanım Gerilimi	1,39 kV
Titreşim Testi
Spesifikasyon	IEC 60068-2-6:2007-12
Frekans	10 - 150 - 10 Hz
Süpürme Hızı	1 oktav/dk
Büyüklük	0,35 mm (10 Hz ... 60,1 Hz)
Hızlanma	5g (60,1 Hz ... 150 Hz)
Her Eksen İçin Test Süresi	2,5 h
Test Talimatları	X-, Y- ve Z-eksenleri
Ortam Koşulları
Ortam Sıcaklığı (Stok/Nakliye)	-40 °C ... 70 °C
Göreceli Nem (Stok/Nakliye)	30 % ... 70 %
Ortam Sıcaklığı (Montaj)	-5 °C ... 100 °C
Ortam Sıcaklığı (Çalışma)	-40 °C ... 100 °C (zayıflama eğrisine bağlıdır)

Elektriksel Testler

Termal Test \| Test Grubu C
Spesifikasyon	IEC 60512-5-1:2002-02
Test Edilen Kutup Sayısı	20
İzolasyon Direnci
Spesifikasyon	DIN EN 60512-3-1:2003-01
İzolasyon Direnci, Bitişik Kutuplar	> 5 MΩ
Sıcaklık Çevrimleri
Spesifikasyon	DIN EN 60999-1 (VDE 0609-1):2000-12
Sonuç	Test geçildi
Hava Klerans Ve Sürünme Mesafeleri \|
Spesifikasyon	IEC 60664-1:2007-04
İzolasyon Malzeme Grubu	I
Karşılaştırmalı İzleme Dizini (IEC 60112)	CTI 600
Nominal İzolasyon Gerilimi (III/3)	160 V
Nominal Aşırı Gerilim (III/3)	2,5 kV
Minimum Klerans Değeri - Homojen Olmayan Saha (III/3)	1,5 mm
Minimum Krepaj Mesafesi (III/3)	2 mm
Nominal İzolasyon Gerilimi (III/2)	160 V
Nominal Aşırı Gerilim (III/2)	2,5 kV
Minimum Klerans Değeri - Homojen Olmayan Saha (III/2)	1,5 mm
Minimum Krepaj Mesafesi (III/2)	1,5 mm
Nominal İzolasyon Gerilimi (II/2)	320 V
Nominal Aşırı Gerilim (II/2)	2,5 kV
Minimum Klerans Değeri - Homojen Olmayan Saha (II/2)	1,5 mm
Minimum Krepaj Mesafesi (II/2)	1,6 mm

Ambalaj Teknik Özellikleri

Ambalaj Tipi	karton ambalajlı

Ticari Veriler

Ürün Numarası	1851148
Ambalaj Birimi	50 pc
Satış Kodu	AAB
Ürün Kodu	AABFNA
GTIN (Küresel Ticari Ürün Numarası)	4017918109653
Adet Ağırlığı (Ambalaj Dahil)	11,802 g
Adet Ağırlığı (Ambalaj Hariç)	11,339 g
Gümrük Tarife No	85366990
Menşe Ülke	DE

Sınıflandırma

Eclass-13.0	27460202
Eclass-15.0	27460202
ETIM 10.0	EC002638
UNSPSC 21.0	39121400

Onaylar

B
300 V	8 A / 28 - 16

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet (Muafiyet Yok)
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok
EF3.1 İklim Değişikliği
CO2E Kg	0,095 kg CO2e
