Gelince Haber VerKurulu endüstriyel ağlara entegrasyon için akıllı QUINT UPS: Sistemleriniz şebeke arızasında dahi kesintisiz güçle çalışmaya devam eder. IQ Teknolojisine sahip akü yönetim sistemi ve güçlü bir akü şarj cihazı, üstün sistem kullanılabilirliğini güvence altına alır.

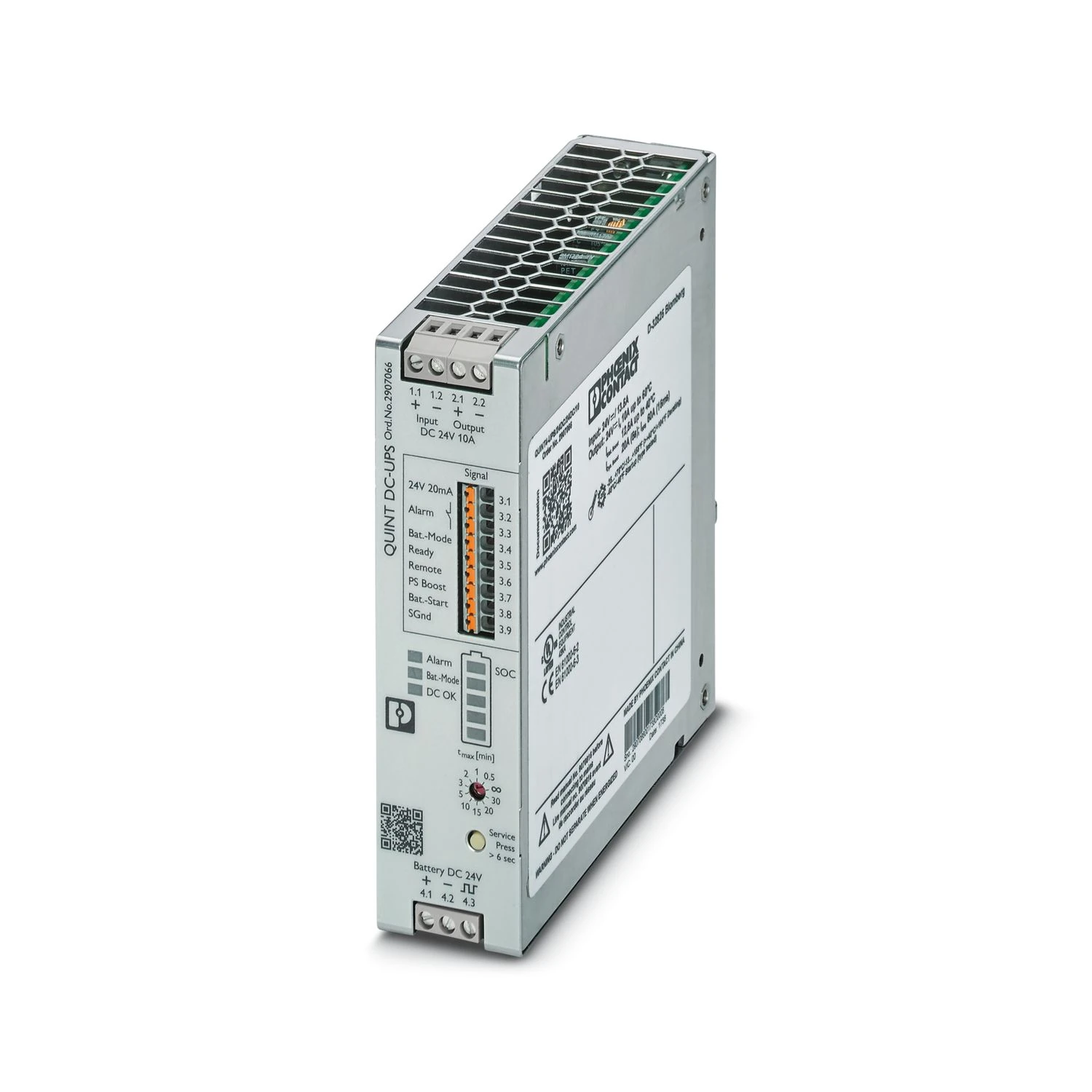

Bu ürün, dc kesintisiz güç kaynağı yapısında olup QUINT DC UPS ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: DC kesintisiz güç kaynağı; Ürün Gamı: QUINT DC UPS; Bağlantı Yöntemi: Vidalı bağlantı; Çıkış Gerilim Aralığı: 18 V DC ... 30 V DC (U OUT = U IN - 0,4 V DC) | 18 V DC ... 32 V DC.
| Giriş Gerilimi | 24 V DC |
|---|---|
| Giriş Gerilim Aralığı | 18 V DC ... 30 V DC |
| Elektrik Şiddeti, Maks. | 35 V DC (Ters polariteye karşı korumalı) |
| Dahili Giriş Sigortası | hayır |
| Tipik Ulusal Şebeke Gerilimi | 24 V DC |
| Besleme Geriliminin Tipi | DC |
| Kalkış Akımı | ≤ 7 A (≤ 4 ms) |
| Ters Polarite Koruması | evet |
| Sabit Yedekleme Eşiği | 22 V DC | 30 V DC |
| Dinamik Aktivasyon Eşiği | > 1 V / 100 ms |
| Çekme Süresi | maks. 3 s |
| Aküden Çalışma Esnasında Devreye Girme Süresi (Aküden Başlatma) | 8 s |
| Gerilim Düşümü, Giriş/Çıkış | 0,4 V DC |
| Akım Tüketimi I N (U , I OUT = I Charge = 0) | 10,1 A |
| Akım Tüketimi I Max (U N , I OUT = I Stat.boost Charge = Max) | 16,2 A |
| Akım Tüketimi I No-Load (U N , I OUT = 0, I Charge = 0) | 48 mA |
| Akım Tüketimi I Charge (U N , I OUT = 0, I = Max) | 3,5 A |
| Güç Tüketimi P N (U , I OUT = I Charge = 0) | 241 W |
| Güç Tüketimi P Max (U N , I OUT = I Stat.boost Charge = Max) | 384 W |
| Güç Tüketimi P No-Load (U N , I OUT = 0, I Charge = 0) | 1,2 W |
| Güç Tüketimi P Charge (U N , I OUT = 0, I = Max) | 90 W |
| Verimlilik | tip. 98 % |
|---|---|
| Çıkış Sayısı | 1 |
| Kısa Devreye Dayanıklı | evet |
| Yüksüz Kanıt | evet |
| Anahtarlama Süresi | 0 ms |
| Paralel UPS Bağlantı | evet, dekuplaj modülleri ile (tampon süresini artırmak ve yedeklilik için) |
| Seri UPS Bağlantı | hayır |
| Paralel Olarak Güç Depolama Cihazı Bağlantısı | Evet, 5 (hat korumasına uyun) |
| Seri Olarak Güç Depolama Cihazı Bağlantısı | hayır |
| Şebekeden Çalıştırma | |
| Çıkış Gerilimi | 24 V DC (U OUT = U IN - 0,4 V DC) |
| Çıkış Gerilim Aralığı | 18 V DC ... 30 V DC (U OUT = U IN - 0,4 V DC) | 18 V DC ... 32 V DC |
| Kapandığında Çıkış Akımı | 10 A |
| Statik Boost (I Stat.boost ) | 12,5 A |
| Dinamik Boost (I Dyn.boost ) | 20 A (5 s) |
| Seçici Sigorta Açtırma (I SFB ) | 60 A (15 ms) |
| Çıkış Gücü P OUT (U N , I = I ) | 240 W |
| Çıkış Gücü P OUT (U N , I = I Stat.boost ) | 300 W |
| Çıkış Gücü P OUT (U N , I = I Dyn.boost ) | 480 W (5 s) |
| Güç Kaybı Yüksüz (U N , I Out = 0, I Charge = 0) | 3 W |
| Güç Kaybı Nominal Yük (U N , I Out = I Charge = 0) | 8 W |
| Aküden Çalıştırma | |
| Çıkış Gerilimi | 24 V DC (U OUT = U BAT - 0,4 V DC) |
| Çıkış Gerilim Aralığı | 19 V DC ... 28 V DC (U OUT = U BAT - 0,4 V DC) |
| Güç Kaybı Yüksüz (U N , I Out = 0, I Charge = 0) | 2 W |
| Nominal Gerilim U N | 24 V DC |
|---|---|
| Şarj-Sonu Gerilimi (Sıcaklık Dengelemeli) | 25 V DC ... 32 V DC |
| Şarj-Sonu Gerilimi (Konfigüre Edilebilir) | 27,6 V DC |
| Şarj Akımı (Konfigüre Edilebilir) | maks. 3 A |
| Nominal Kapasite (İlave Şarj Aleti Olmadan) | 1,2 Ah ... 80 Ah |
| Maks. Kapasite | 80 Ah |
| Şarj Süresi | 160 dk (7,2 Ah) |
| Tampon Süresi | 25 dk (7,2 Ah) |
| Derin Deşarj Koruması (Konfigüre Edilebilir) | 19,2 V DC |
| Akü Teknolojisi | VRLA, VRLA-WTR, LI-ION |
| Şarj Karakteristik Eğrisi | IU 0 U |
| Iq-Technology | evet |
| Sıcaklık Sensörü | evet |
| Sıcaklık Dengelemesi (Konfigüre Edilebilir) | 42 mV/K |
| Giriş | |
| Kutup | 1.x |
|---|---|
| İletken Bağlantısı | |
| Bağlantı Yöntemi | Vidalı bağlantı |
| Tek Telli | 0,2 mm² ... 2,5 mm² |
| Çok Telli | 0,2 mm² ... 2,5 mm² |
| Plastik Kılıfsız Yüksüklü Çok Telli | 0,2 mm² ... 2,5 mm² |
| Plastik Kılıflı Yüksüklü Çok Telli | 0,2 mm² ... 2,5 mm² |
| Tek Telli (AWG) | 30 ... 12 (Cu) |
| Kablo Soyma Uzunluğu | 6,5 mm (tek telli/çok telli) |
| Sıkma Torku | 0,5 Nm ... 0,6 Nm |
| Tahrik Şekilli Vida Ucu | Yarıklı L |
| Çıkış | |
| Kutup | 2.x |
| Sinyal | |
| Kutup | 3.x |
| Bağlantı Yöntemi | Push-in bağlantı |
| Tek Telli | 0,2 mm² ... 1 mm² |
| Çok Telli | 0,2 mm² ... 1 mm² |
| Plastik Kılıfsız Yüksüklü Çok Telli | 0,2 mm² ... 0,75 mm² (Cu) | 0,5 mm² (tavsiye edilen) |
| Plastik Kılıflı Yüksüklü Çok Telli | 0,2 mm² ... 0,75 mm² |
| Tek Telli (AWG) | 24 ... 16 (Cu) |
| Kablo Soyma Uzunluğu | 8 mm (tek telli/çok telli) |
| Batarya | |
| Kutup | 4.x |
| Bağlantı Teknolojisi | |
| Konum Markalama | 4.1 (+), 4.2 (-), 4.3 ( ) |
| LED Sinyalizasyon | |
| Sinyalleme Tipleri | DC OK (yeşil) | Alarm (kırmızı) | Akü Modu (sarı) | SOC (kırmızı, yeşil) | Veri (kırmızı, yeşil) |
|---|---|
| Sinyal Durumu Alarm | |
| Bağlantı Etiketlemesi | 3.2, 3.3 |
| Kanal | DO (dijital çıkış) |
| Anahtar Kontağı (Topraksız) | OptoMOS |
| Durum (Konfigüre Edilebilir) | Grup alarmı |
| Şarj Durumu (Konfigüre Edilebilir) | Alarm eşiği |
| Anahtarlama Gerilimi | maks. 30 V AC/DC |
| Durum - Sinyal Ataması | NC (Normally Closed) |
| Akım Taşıma Kapasitesi | maks. 100 mA |
| LED Durum Göstergesi | Kırmızı (Alarm) |
| Sinyal Durumu Bat.-Mode | |
| Bağlantı Etiketlemesi | 3.4 (+) |
| Yarı İletken Çıkış | MOSFET |
| Durum (Konfigüre Edilebilir) | Bat.-Mode |
| Şarj Durumu (Konfigüre Edilebilir) | U IN < 18 V DC, U > 30 V DC, Bat.-Start |
| Çıkış Gerilimi | 19 V DC ... 28 V DC (tamponlanmış) |
| Çıkış: Yüklenebilir | maks. 20 mA |
| Durum - Sinyal Ataması | active - high |
| Referans Potansiyel | 3.9 (SGnd; 1.2, 2.2, 4.2 ile aynı) |
| LED Durum Göstergesi | Sarı (Akü Modu) |
| Sinyal Durumu Ready | |
| Bağlantı Etiketlemesi | 3.5 (+) |
| Durum (Konfigüre Edilebilir) | Ready |
| Şarj Durumu (Konfigüre Edilebilir) | SOC = 100 % |
| LED Durum Göstergesi | Yeşil (SOC şarj durumu) |
| Sinyal Durumu Remote | |
| Bağlantı Etiketlemesi | 3.6 (+) |
| Kanal | DI (dijital giriş) |
| Durum (Konfigüre Edilebilir) | Bağlantı kesme |
| Durum Koşulu | Düşük seviye |
| Düşük Sinyal | Giriş, SGnd (3.9) ile veya <5 V DC ile bağlı |
| Yüksek Sinyal | Giriş bağlı değil veya 13 … 30 V DC ile bağlı |
| Sinyal - Durum Ataması | low - active |
| LED Durum Göstergesi | Yeşil, yanıp söner (DC OK) |
| Sinyal Durumu PS Boost | |
| Bağlantı Etiketlemesi | 3.7 (+) |
| Kanal (Konfigüre Edilebilir) | DI (dijital giriş) varsayılan, AI (analog giriş) |
| Durum (Konfigüre Edilebilir) | Şarj akımı indirgenmiş |
| Düşük Sinyal | Giriş, SGnd (3.9) veya <5 V DC ile bağlı veya bağlı değil |
| Yüksek Sinyal | Giriş, 13 … 30 V DC ile bağlı |
| Ünite Sinyali | I (mA) |
| Direnç | 390 Ω |
| Sinyal Durumu Bat.-Start | |
| Bağlantı Etiketlemesi | 3.8 (+) |
| Durum Koşulu | Düşük seviye (30 ms) |
| Düşük Sinyal | Giriş, SGnd (3.9) veya Bat ile bağlı |
| Yüksek Sinyal | Giriş bağlı değil veya >U Bat ile bağlı |
| Sinyal Çıkışı 24V DC 20 Ma, Sgnd | |
| Bağlantı Etiketlemesi | 3.1 (+), 3.9 (SGnd) |
| Çıkış Gerilimi | 24 V DC |
| Ürün Tipi | DC kesintisiz güç kaynağı |
|---|---|
| Ürün Gamı | QUINT DC UPS |
| MTBF (IEC 61709, SN 29500) | > 2065000 h (25 °C) | > 1184000 h (40 °C) | > 522600 h (60 °C) |
| Çevre Koruma Yönetmeliği | RoHS Direktifi 2011/65/AB | WEEE | Reach |
| İzolasyon Karakteristikleri | |
| Koruma Sınıfı | III (PE'siz) |
| Aşırı Gerilim Kategorisi (EN 61010-1) | II (≤ 4000 m) |
| Aşırı Gerilim Kategorisi (IEC 61010-2-201) | II (≤ 4000 m) |
| Kirlilik Sınıfı | 2 |
| İşletim Ömrü (Elektrolitik Kapasitörler) | |
| Süre | 137895 h |
| Ürün Boyutları | |
| Genişlik | 35 mm |
|---|---|
| Yükseklik | 130 mm |
| Derinlik | 132 mm |
| Derinlik (Cihaz Derinliği (DIN Rayı Montajı)) | 125 mm (Cihaz derinliği (DIN raya montaj)) |
| Alternatif Montaj İle Ürün Boyutları | |
| Genişlik | 123 mm |
| Derinlik | 37 mm |
| Montaj Ölçüleri | |
| Montaj Mesafesi Sağ/Sol (Aktif) | 5 mm / 5 mm (P Out ≥%50 ) |
| Montaj Mesafesi Sağ/Sol (Pasif) | 0 mm / 0 mm (P Out ≥%50 ) |
| Montaj Mesafesi Sağ/Sol (Aktif, Pasif) | 0 mm / 0 mm (P Out ≤%50 ) |
| Montaj Mesafesi Üst/Alt (Aktif) | 50 mm / 50 mm (P Out ≥%50 ) |
| Montaj Mesafesi Üst/Alt (Pasif) | 40 mm / 20 mm (P Out ≥%50 ) |
| Montaj Mesafesi Üst/Alt (Aktif, Pasif) | 40 mm / 20 mm (P Out ≤%50 ) |
| Montaj Tipi | DIN rayı montajı |
|---|---|
| Montaj Konumu | EN 60715'e uygun yatay NS 35/7.5 ve NS 35/15 DIN rayı üzerine |
| UL 94 Uyarınca Yanmazlık Sınıfı (Muhafaza / Klemensler) | V0 |
|---|---|
| Muhafaza Malzemesi | Metal |
| Kapak Vesiyonu | Paslanmaz çelik X6Cr17 |
| Kenar Elemanı Versiyonu | Alüminyum AlMg3 |
| Ortam Koşulları | |
| Koruma Sınıfı | IP20 |
|---|---|
| Ortam Sıcaklığı (Çalışma) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam Sıcaklığı (Stok/Nakliye) | -40 °C ... 85 °C |
| Ortam Sıcaklığı (Başlangıç Tipi Test Edilmiş) | -40 °C |
| Maksimum Yükseklik | ≤ 4000 m |
| İklim Sınıfı | 3K3 (EN 60721) |
| İzin Verilen Maks. Bağıl Nem (Çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (Çalışma) | 2,3g |
| Koruyucu Ekstra Alçak Gerilim | |
| Standart Tanımlama | Koruyucu ekstra alçak gerilim |
|---|---|
| Standartlar/Spesifikasyonlar | IEC 61010-1 (SELV) | IEC 61010-2-201 (PELV) |
| UL Onayı | |
| Tanımlama | UL/C-UL Listed UL 61010-1 | UL/C-UL Listed UL 61010-2-201 | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
|---|---|
| CSA | |
| Tanımlama | CAN/CSA-C22.2 No. 61010-1-12 | CAN/CSA-IEC 61010-2-201 | CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CB Şeması | |
| Tanımlama | IEC 61010-1 | IEC 61010-2-201 |
| DNV | |
| Tanımlama | Class Guideline DNVGL-CG-0339 |
| Açıklama | Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B |
| Elektromanyetik Uyum | EMC Direktifi 2014/30/EU ile uyumlu |
|---|---|
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü Emisyonu İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-3 | EN 61000-6-4 |
| Gürültü Bağışıklığı İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-1 | EN 61000-6-2 |
| Parazite Dayanıklılık | EN 61000-6-1 (konut), EN 61000-6-2 (endüstriyel) ve EN 61000-6-5 (anahtarlama cihazları), IEC/EN 61850-3 (güç kaynağı) uyarınca bağışıklık |
| Gürültü Emisyonu | |
| Standartlar/Yönetmelikler | Ek temel standart EN 61000-6-5 (anahtarlama cihazlarında bağışıklık), IEC/EN 61850-3 (güç kaynağı) |
| Elektrostatik Deşarj | |
| Standartlar/Yönetmelikler | EN 61000-4-2 |
| Kontak Deşarjı | 8 kV (Test seviyesi 4) |
| Hava Deşarjı | 15 kV (Test seviyesi 4) |
| Açıklamalar | Kriter B |
| Elektromanyetik HF Alanı | |
| Standartlar/Yönetmelikler | EN 61000-4-3 |
| Frekans Aralığı | 80 MHz ... 1 GHz |
| Test Alan Şiddeti | 20 V/m (Test seviyesi 3) |
| Frekans Aralığı | 1 GHz ... 6 GHz |
| Test Alan Şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Hızlı Geçiciler (Patlama) | |
| Standartlar/Yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Test seviyesi 4 - asimetrik) |
| Çıkış | 4 kV (Test seviyesi 4 - asimetrik) |
| Sinyal | 4 kV (Test seviyesi 4 - asimetrik) |
| Aşırı Gerilim Yükü (Aşırı Gerilim) | |
| Standartlar/Yönetmelikler | EN 61000-4-5 |
| Giriş | 1 kV (Test seviyesi 3 - simetrik) | 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 1 kV (Test seviyesi 3 - simetrik) |
| Sinyal | 1 kV (Test seviyesi 2 - asimetrik) |
| Çıkış | İletilen girişim |
| Standartlar/Yönetmelikler | EN 61000-4-6 |
| Giriş/Çıkış/Sinyal | asimetrik |
| Frekans Aralığı | 0,15 MHz ... 80 MHz |
| Gerilim | 10 V (Test seviyesi 3) |
| Güç Frekansı Manyetik Alanı | |
| Standartlar/Yönetmelikler | EN 61000-4-8 |
| Frekans | 16,67 Hz | 50 Hz | 60 Hz |
| Test Alan Şiddeti | 100 A/m |
| Ek Metin | 60 s |
| Frekans | 50 Hz |
| Frekans Aralığı | 50 Hz ... 60 Hz |
| Test Alan Şiddeti | 1 kA/m |
| Ek Metin | 3 s |
| Frekans | 0 Hz |
| Test Alan Şiddeti | 300 A/m |
| Ek Metin | DC, 60 s |
| Frekans | Kriterler |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Ürün Numarası | 2907066 |
|---|---|
| Ambalaj Birimi | 1 pc |
| Satış Kodu | CMU |
| Ürün Kodu | CMUI43 |
| GTIN (Küresel Ticari Ürün Numarası) | 4055626171203 |
| Adet Ağırlığı (Ambalaj Dahil) | 510,8 g |
| Adet Ağırlığı (Ambalaj Hariç) | 436,79 g |
| Gümrük Tarife No | 85371091 |
| Menşe Ülke | CN |
| Eclass-13.0 | 27040705 |
|---|---|
| Eclass-15.0 | 27040705 |
| ETIM 10.0 | EC000382 |
| UNSPSC 21.0 | 39121000 |
EAC Onay kimliği: RU S-DE.BL08.W.00764 UL onaylı Onay kimliği: E123528 cUL Listed Onay kimliği: E123528 EAC Onay kimliği: RU-DE.B.00184/20 DNV Onay kimliği: TAA00001YD KC Onay kimliği: R-R-PCK-2907066 LR Onay kimliği: LR21417906TA-01 NK Onay kimliği: TA22372M BV Onay kimliği: 69394/A1 BV RINA Onay kimliği: ELE382621XG ABS Onay kimliği: 23-2416092-PDA IECEE CB Scheme Onay kimliği: DK-68191-M1-UL cUL Listed Onay kimliği: E199827 UL onaylı Onay kimliği: E199827
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet |
|---|---|
| Bilinen Muafiyetler Dahilinde | 7(a), 7(c)-I |
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-25 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez. |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | Diboron trioxide (CAS: 1303-86-2) | Lead (CAS: 7439-92-1) |
| SCIP | fda3fd14-7b3d-4f53-a71c-9d95f86ae5b8 |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 17,42 kg CO2e |
Ürünlerimiz kendi stoklarımızdan sizlere gönderilmektedir.
Stokta olmayan ürünleri eğer üretimden kalkmadıysa sizler için tedarik edebiliriz. Bu tür ürünler için bizimle iletişime geçebilirsiniz.
Firmamız E-Fatura mükellefidir.
Satın almış olduğunuz ürünler %100 müşteri memnuniyeti kapsamında ambalajlı, ürünün orijinalliğinin bozulmamış olması kaydı ile 14 gün içerisinde iade alınabilmektedir..
