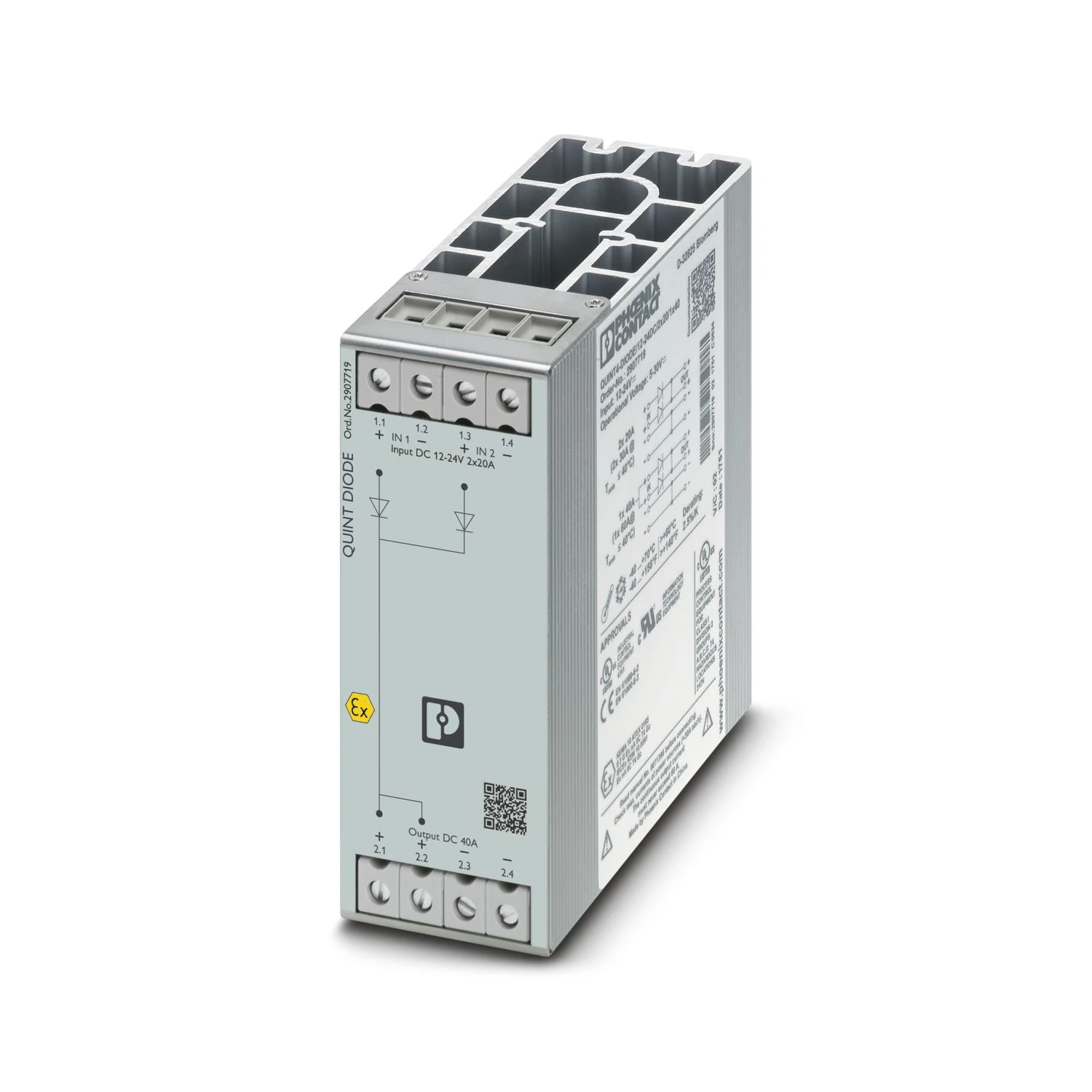

Phoenix Contact 2907719 QUINT4-DIODE/12-24DC/2X20/1X40 Yedekleme Modülü
Tükendi
Gelince Haber VerÜrün Detayı
Bir güvenli yedek sistemi, bir diğerinden dekuple edilmiş olan iki güç kaynağı biriminin paralel bağlantısından oluşur. Sistem kullanılabilirliğini artırmak için gerekli çözüm QUINT DIODE tarafından sağlanır: diyod ile dekuplaj.
Bu ürün, yedekleme modülü yapısında olup QUINT DIODE ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Yedekleme modülü; Ürün Gamı: QUINT DIODE; Bağlantı Yöntemi: Vidalı bağlantı.
Teknik Özellikler
Giriş Verileri
| DC Çalışması | |
| Giriş Nominal Gerilim Aralığı | 12 V DC ... 24 V DC |
|---|---|
| Giriş Gerilim Aralığı | 10 V DC ... 30 V DC |
| Besleme Geriliminin Tipi | DC |
| Ters Polarite Koruması | evet, < 60 V |
| Nominal Giriş Akımı (I N ) | 1x 40 A (-40 °C ... 60 °C) |
| Maksimum Akım I Max | 2x 30 A (-40 °C ... 40 °C) | 1x 60 A (-40 °C ... 40 °C) |
| Giriş Akımı I Statik | 2x 25 A (40 °C) |
| Giriş Akımı I Dinamik | 2x 30 A (5 s) |
| Giriş Akımı I SFB | 2x 120 A (15 ms) |
| Nominal Giriş Akımı (I N ) | 2x 20 A (-25 °C ... 60 °C) | 1x 40 A (-25 °C ... 60 °C) |
| Maksimum Akım I Max | 2x 30 A (-25 °C ... 40 °C) | 1x 60 A (-25 °C ... 40 °C) |
| Transient Aşırı Gerilim Koruması | Varistör |
| Gerilim Düşümü, Giriş/Çıkış | 0,5 V |
Çıkış Verileri
| Verimlilik | > 97 % |
|---|---|
| Nominal Çıkış Gerilimi | U In - 0,5 V |
| Nominal Çıkış Akımı (I N ) | 40 A (Güç artırma) | 20 A (Yedekleme) |
| Statik Boost (I Stat.boost ) | 45 A |
| Dinamik Boost (I Dyn.boost ) | 60 A (5 s) |
| Seçici Sigorta Açtırma (I SFB ) | 120 A (15 ms) |
| Değer Kaybı | 60 °C ... 70 °C (2,5 %/K) |
| Nominal Yükte Maks. Güç Kaybı | 10 W (I OUT = 20 A) |
| Seri Bağlantı | hayır |
Bağlantı Verisi
| Giriş | |
| Bağlantı Yöntemi | Vidalı bağlantı |
|---|---|
| Tek Damarlı Min. İletken Kesit Alanı | 0,5 mm² |
| Tek Damarlı Maks. İletken Kesit Alanı | 16 mm² |
| Çok Damarlı Min. İletken Kesit Alanı | 0,5 mm² |
| Çok Damarlı Maks. İletken Kesit Alanı | 16 mm² |
| İletken Kesit Alanı AWG Min. | 20 |
| İletken Kesit Alanı AWG Max. | 6 |
| Kablo Soyma Uzunluğu | 10 mm |
| Vida Yivi | M4 |
| Sıkma Torku, Min | 1,2 Nm |
| Sıkma Torku, Maks. | 1,5 Nm |
Elektriksel Özellikler
| İzolasyon Gerilim Giriş, Çıkış / Muhafazası | 1000 V |
|---|
Ürün Özellikleri
| Ürün Tipi | Yedekleme modülü |
|---|---|
| Ürün Gamı | QUINT DIODE |
| MTBF (IEC 61709, SN 29500) | 40000000 h (40 °C) |
| İzolasyon Karakteristikleri | |
| Koruma Sınıfı | III |
| Kirlilik Sınıfı | 2 |
Ölçüler
| Boyutlu Çizim | |
| Genişlik | 50 mm |
|---|---|
| Yükseklik | 130 mm |
| Derinlik | 125 mm |
| Montaj Ölçüleri | |
| Montaj Mesafesi Sağ/Sol | 5 mm / 5 mm |
| Montaj Mesafesi Üst/Alt | 50 mm / 50 mm |
Montaj
| Montaj Tipi | DIN rayı montajı |
|---|---|
| Montaj Açıklaması | yan yana dizilebilir: P N ≥ 50 %, 5 mm yatay, 15 mm aktif komponentlere yakın, 50 mm düşey <50 %, 0 mm yatay, 40 mm dikey üst, 20 mm dikey alt |
| Montaj Konumu | yatay DIN rayı NS 35, EN 60715 |
Malzeme Teknik Özellikleri
| UL 94 Uyarınca Yanmazlık Sınıfı (Muhafaza / Klemensler) | V0 |
|---|---|
| Muhafaza Malzemesi | Metal | Alüminyum / paslanmaz çelik |
Çevresel Koşullar Ve Gerçek Hayat Koşulları
| Ortam Koşulları | |
| Koruma Sınıfı | IP20 |
|---|---|
| Ortam Sıcaklığı (Çalışma) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam Sıcaklığı (Stok/Nakliye) | -40 °C ... 85 °C |
| Maksimum Yükseklik | ≤ 5000 m |
| İklim Sınıfı | 3K22 (EN 60721-3-3 uyarınca) |
| İzin Verilen Maks. Bağıl Nem (Çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (Çalışma) | < 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6'ya uygun) | 15 Hz ... 150 Hz, 2,3g, 90 dk. |
| Sıc Kodu | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
Standartlar Ve Yönetmelikler
| Standard – Electronik Ekipmanların Elektrik Sistemleri İçinde Kullanımı Ve Montajı | EN 50178/VDE 0160 (PELV) |
|---|---|
| Standart - Elektriksel Güvenlik | EN 60950-1/VDE 0805 (SELV) |
| Standart – Elektrik Çarpmalarına Karşı Koruma, Elektrik Ekipmanlarında Koruyucu Separasyon İçin Temel Gereklilikler | EN 50178 |
| Standart – Güvenli Çok Düşük Gerilim | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| Standart - Güvenli İzolasyon | DIN VDE 0100-410 |
Onaylar
| Gemi Onayı | DNV |
|---|---|
| UL Onayları | UL/C-UL Listelenmiş UL 508 | UL/C-UL Tanınmış UL 60950-1 | UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T3C ... T4 (Hazardous Location) |
| Uygunluk/Onaylar | |
| ATEX | II 3 G Ex ec IIC T4 Gc | DEKRA 20ATEX0041 X |
| Iecex | Ex ec IIC T4 Gc | IECEx DEK 20.0022X |
Elektromanyetik Uyumluluk Verileri
| Elektromanyetik Uyum | EMC Direktifi 2014/30/EU ile uyumlu |
|---|---|
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü Emisyonu İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-3 | EN 61000-6-4 |
| Gürültü Bağışıklığı İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-1 | EN 61000-6-2 |
| Aşırı Gerilim Yükü (Aşırı Gerilim) | |
| Standartlar/Yönetmelikler | EN 61000-4-5 |
| Giriş | 2 kV (seviye 3 - asimetrik: topraklanan iletken) | 1 kV (Kat 2 - simetrik: Kablo - kablo) |
| Çıkış | 2 kV (seviye 3 - asimetrik: topraklanan iletken) |
| Açıklamalar | Kriter A |
| Çıkış | Darbe akımı yükü (aşırı gerilim) |
| Açıklamalar | Kriter B |
| Parazit Yayılımı | |
| Standartlar/Yönetmelikler | EN 61000-6-3 |
| DIN 55011'E Göre Radyo Parazit Gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'E Göre Yayılan Radyo Parazit Gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
Ticari Veriler
| Ürün Numarası | 2907719 |
|---|---|
| Ambalaj Birimi | 1 pc |
| Satış Kodu | CMR |
| Ürün Kodu | CMRI43 |
| GTIN (Küresel Ticari Ürün Numarası) | 4055626231211 |
| Adet Ağırlığı (Ambalaj Dahil) | 883 g |
| Adet Ağırlığı (Ambalaj Hariç) | 775,33 g |
| Gümrük Tarife No | 85363030 |
| Menşe Ülke | CN |
Sınıflandırma
| Eclass-13.0 | 27371010 |
|---|---|
| Eclass-15.0 | 27371010 |
| ETIM 10.0 | EC002878 |
| UNSPSC 21.0 | 32151500 |
Onaylar
cUL Onaylı Onay kimliği: E211944 UL onaylı Onay kimliği: E211944 EAC Onay kimliği: RU S-DE.BL08.W.00764 UL onaylı Onay kimliği: E123528 cUL Listed Onay kimliği: E123528 DNV Onay kimliği: TAA000011F NK Onay kimliği: TA25015M UL onaylı Onay kimliği: E211944 cUL Onaylı Onay kimliği: E211944 cUL Listed Onay kimliği: E123528 UL onaylı Onay kimliği: E123528 NK Onay kimliği: TA25015M DNV Onay kimliği: TAA000011F ATEX Onay kimliği: DEKRA 20ATEX0041 X EAC Ex Onay kimliği: KZ 7500525010102095 IECEx Onay kimliği: DEK 20.0022X cUL Listed Onay kimliği: FILE E 199827 UL onaylı Onay kimliği: E199827 INMETRO Onay kimliği: DNV 22.0238 X NEPSI-EX Onay kimliği: GYJ20.1591X UL onaylı Onay kimliği: E199827 cUL Listed Onay kimliği: FILE E 199827 IECEx Onay kimliği: DEK 20.0022X EAC Ex Onay kimliği: KZ 7500525010102095 ATEX Onay kimliği: DEKRA 20ATEX0041 X INMETRO Onay kimliği: DNV 22.0238 X NEPSI-EX Onay kimliği: GYJ20.1591X CCC Onay kimliği: 2020322303003426 CCC Onay kimliği: 2020322303003426
Çevresel Ürün Uygunluğu
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet |
|---|---|
| Bilinen Muafiyetler Dahilinde | 7(a), 7(c)-I |
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-25 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez. |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | Lead (CAS: 7439-92-1) |
| SCIP | d8b05723-ffad-4cfb-96a8-4be1cc621dd0 |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 3,238 kg CO2e |
