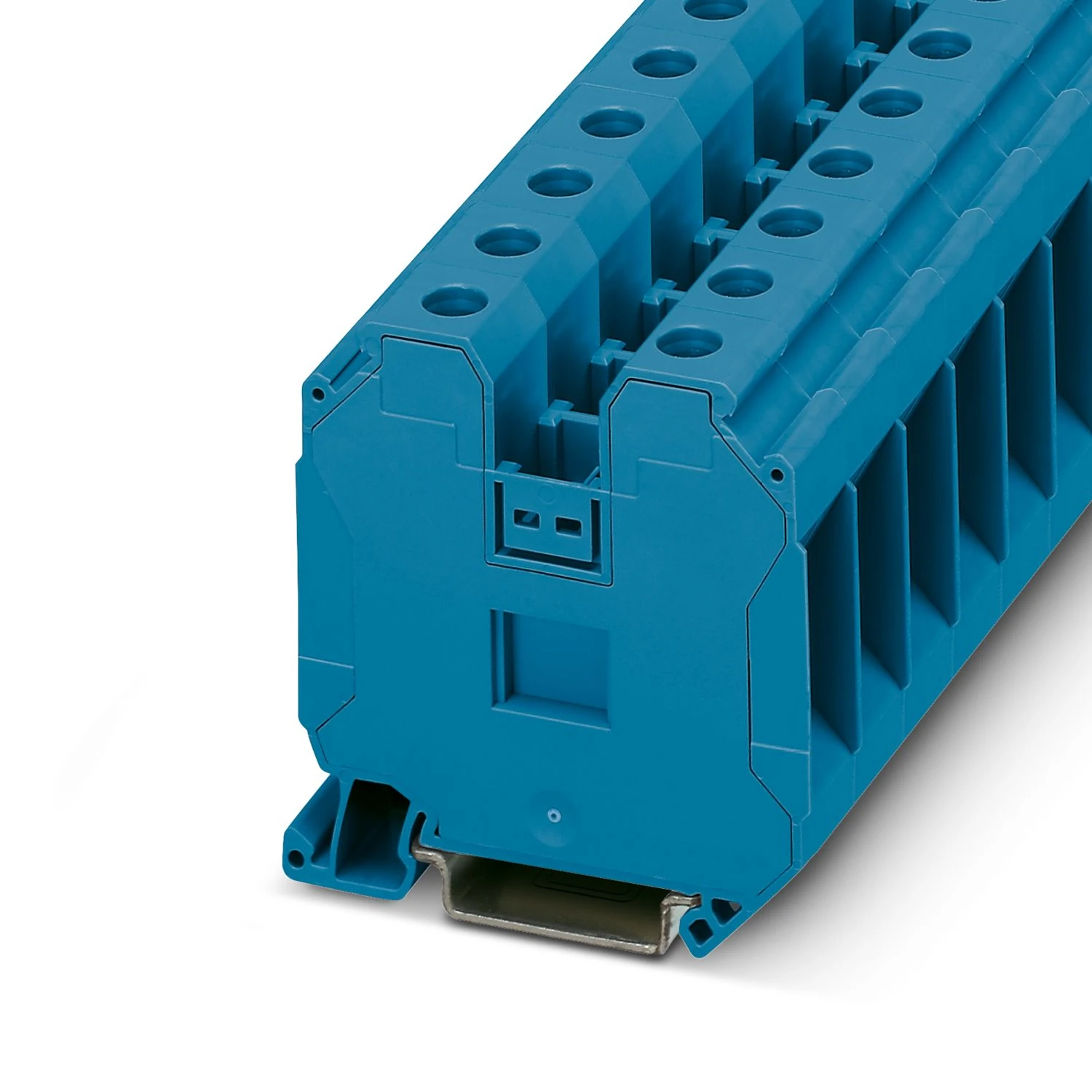

Phoenix Contact 3044238 UT 35 BU Geçiş Klemensi - 1
%0
Phoenix Contact 3044238 UT 35 BU Geçiş Klemensi - 1
PHOENİX CONTACT

Phoenix Contact 3044238 UT 35 BU Geçiş Klemensi

Ürün Kodu : 3044238
PHOENİX CONTACT
396,05 TL
396,05 TL
Fiyat Alarmı
Kredi kartı ile ayda 40,26 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör
Bu ürünü satın aldığınızda 3,40 TL değerinde 17 Parapuan kazanacaksınız.
Beğen
Tahmini Kargoya Teslim: 19.03.2026 tarihine kadar kargoda
Tavsiye Et

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap
Not Ekle
Teknik Bilgiler
Notlar
Açıklama Havada bağlantıda, fiş bağlantısı ile elektriksel olarak iletken yüzeyler arasına bir yalıtım folyosu yerleştirilmelidir.
Akım ve gerilim kullanılan fiş tarafından belirlenir
Çok telli kabloların güvenilir teması için çok telli kabloların çözülmesi önerilir.
Ürün özellikleri
Ürün gamı UT
Uygulama alanı Demiryolu endüstrisi
Makine mühendisliği
Sistem imalatı
Proses endüstrisi
Bağlantı sayısı 2
Satır sayısı 1
Potansiyeller 1
Aşırı gerilim kategorisi III
Kirlilik sınıfı 3
Elektriksel özellikler
Nominal darbe gerilimi 8 kV
Nominal durum için maksimum güç kaybı 4,06 W
Bağlantı verisi
Kat başına bağlantı sayısı 2
Nominal kesit 35 mm²
Bağlantı yöntemi Vidalı bağlantı
Vida yivi M6
Sıkma torku 3,2 ... 3,7 Nm
Kablo soyma uzunluğu 18 mm
İç silindirik gösterge B9
Standarda uygun bağlantı IEC 60947-7-1
İletken kesiti, tek telli 1,5 mm² ... 50 mm²
Kesit AWG 14 ... 0 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti 1,5 mm² ... 50 mm²
İletken kesiti, çok telli [AWG] 14 ... 0 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) 1,5 mm² ... 35 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük) 1,5 mm² ... 35 mm²
Aynı kesit alanlı 2 iletken, tek damarlı 1,5 mm² ... 16 mm²
Aynı kesit alanlı 2 iletken, çok damarlı 1,5 mm² ... 10 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan 1,5 mm² ... 10 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan 1,5 mm² ... 16 mm²
Nominal kesit alanı 35 mm²
Nominal akım 125 A
Maksimum yük akımı 150 A (50 mm² iletken kesit alanı)
Nominal gerilim 1000 V
Not Not: Ürün sunumları, bağlantı kesitleri ve alüminyum kabloları bağlama bilgileri indirme alanından alınabilir.
Ex bilgisi
Tanımlama  II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı -60 °C ... 110 °C
Ex-sertifikalı aksesuarlar 1205079 SZS 1,0X6,5 VDE
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
Köprülerin listesi Geçmeli köprü / FBS 2-16 / 3005963
Köprü verisi 98,5 A (35 mm²)
Ex sıcaklık artışı 40 K (133,6 A / 35 mm²)
köprü ile köprülemek için 690 V
Nominal izolasyon gerilimi 630 V
çıkış (sabit)
Anma gerilimi 690 V
Nominal akım 123 A
Maksimum yük akımı 129 A
Kontak direnci 0,08 mΩ
Tork aralığı 3,2 Nm ... 3,7 Nm
Nominal kesit 35 mm²
Nominal kesit AWG 2
Bağlantı kapasitesi, sabit 1,5 mm² ... 50 mm²
Bağlantı kapasitesi AWG 16 ... 1/0
Bağlantı kapasitesi,esnek 1,5 mm² ... 35 mm²
Bağlantı kapasitesi AWG 16 ... 2
Aynı kesit alanlı 2 iletken, tek damarlı 1,5 mm² ... 16 mm²
AWG tek telli aynı kesite sahip 2 kablo 16 ... 6
Aynı kesit alanlı 2 iletken, çok damarlı 1,5 mm² ... 10 mm²
AWG çok telli aynı kesite sahip 2 kablo 16 ... 8
Ölçüler
Genişlik 16 mm
Kapak genişliği 2,2 mm
Yükseklik 61,2 mm
Derinlik 65,1 mm
NS 35/7,5'te derinlik 65,7 mm
NS 35/15'te derinlik 73,2 mm
Malzeme teknik özellikleri
Renk mavi (RAL 5015)
UL 94'e uygun yanmazlık sınıfı V0
İzolasyon malzeme grubu I
Yalıtım malzemesi PA
Soğukta statik izolasyon malzemesi uygulaması -60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) 130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162) geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C) geçti
Elektriksel testler
Test gerilimi set değeri 9,8 kV
Sonuç Test geçildi
Gereksinim sıcaklık artış testi Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 35 mm² 4,2 kA
Test gerilimi set değeri 2,2 kV
Mekanik özellikler
Açık yan taraf Hayır
Mekanik testler
Sonuç Test geçildi
DIN rayı/Befestigungsauflage NS 35
Test kuvveti set değeri 10 N
Dönme hızı 10 dev/dak
Devir 135
