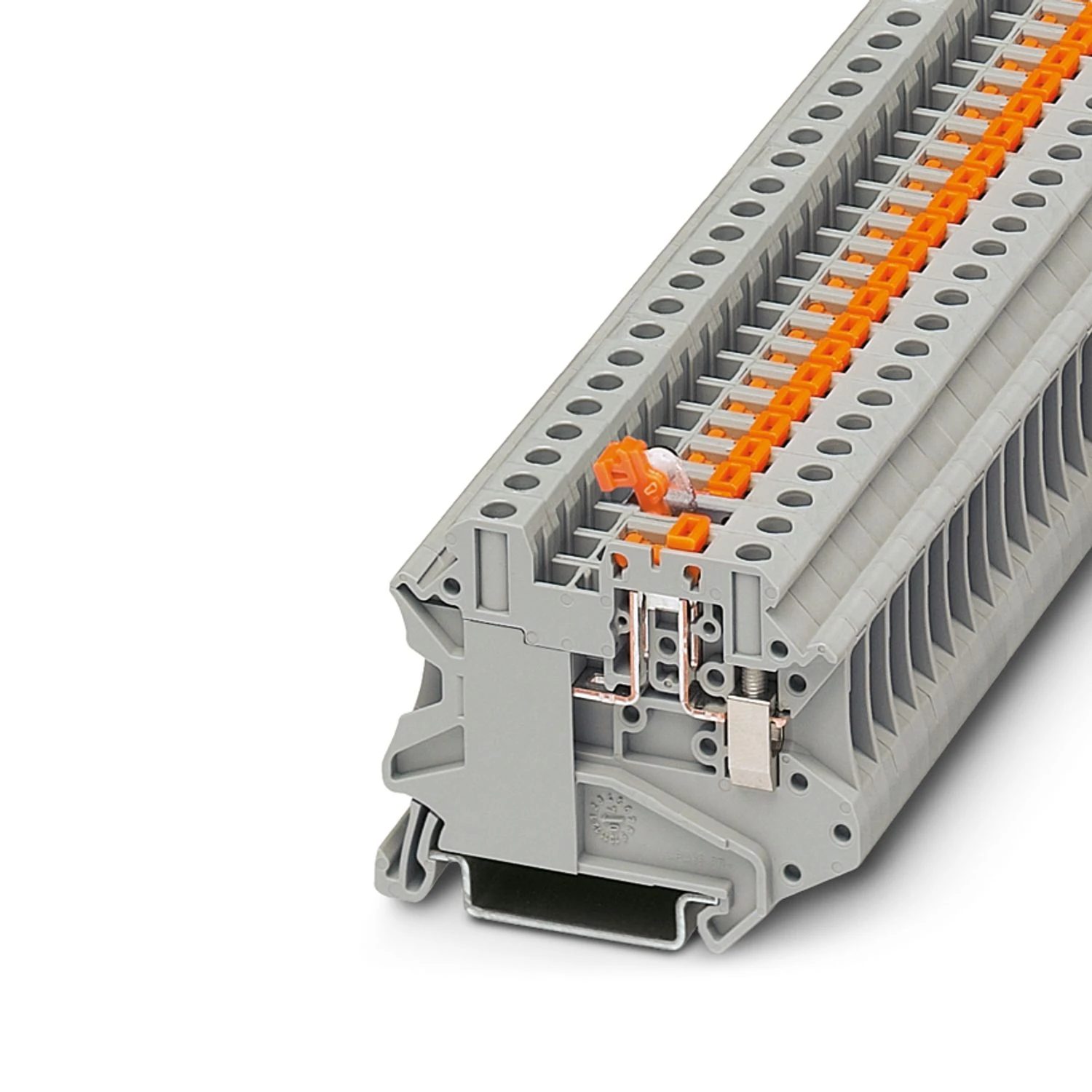

Ürün özellikleri

Ürün gamı	UT
Uygulama alanı	Demiryolu endüstrisi
	Makine mühendisliği
	Sistem imalatı
Bağlantı sayısı	2
Satır sayısı	1
Potansiyeller	1
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Elektriksel özellikler

Nominal darbe gerilimi	6 kV
Nominal durum için maksimum güç kaybı	1,02 W

Bağlantı verisi

Kat başına bağlantı sayısı	2
Nominal kesit	4 mm²
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M3
Sıkma torku	0,6 ... 0,8 Nm
Kablo soyma uzunluğu	9 mm
İç silindirik gösterge	A4
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	0,14 mm² ... 6 mm²
Kesit AWG	26 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 6 mm²
İletken kesiti, çok telli [AWG]	26 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti ultrasonik sıkıştırılmış	0,34 mm² ... 6 mm²
İletken kesiti, çok telli [AWG] ultrasonik sıkıştırılmış	22 ... 10 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 4 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 4 mm²
Aynı kesit alanlı 2 iletken, tek damarlı	0,14 mm² ... 1,5 mm²
Aynı kesit alanlı 2 iletken, çok damarlı	0,14 mm² ... 1,5 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan	0,14 mm² ... 1,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm² ... 2,5 mm²
Nominal kesit alanı	4 mm²
Termal sürekli akım I th	20 A (4 mm² iletken kesit alanı)
Maksimum yük akımı	20 A (6 mm² iletken kesit alanı)
Nominal gerilim	500 V (kirlilik sınıfı II için 690 V'a kadar)

Ex bilgisi

çıkış	(sabit)
Tek tel/bağlantı noktası, esnek, yüksüklü, plastik kılıfsız, AWG	26 ... 12

Ölçüler

Genişlik	6,2 mm
Yükseklik	57,8 mm
NS 35/7,5'te derinlik	49,1 mm
NS 35/15'te derinlik	56,6 mm

Malzeme teknik özellikleri

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))	130 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler

Test gerilimi set değeri	7,3 kV
Sonuç	Test geçildi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 2,5 mm²	0,3 kA
Test gerilimi set değeri	1,89 kV

Mekanik özellikler

Açık yan taraf

Hayır

Mekanik testler

Sonuç	Test geçildi
DIN rayı/Befestigungsauflage	NS 32/NS 35
Test kuvveti set değeri	1 N
Dönme hızı	10 dev/dak
Devir	135
Kablo kesiti/ağırlık	0.2 mm 2 /0.2 kg
	4 mm²/0,9 kg
	6 mm 2 /1.4 kg

Çevresel koşullar ve gerçek hayat koşulları

İfşa süresi	30 s
Sonuç	Test geçildi
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Uzun ömürlü test kategorisi 1, sınıf B, gövdeye monte
Frekans	f 1 = 5 Hz ila f 2 = 250 Hz
ASD seviyesi	6,12 (m/s²)²/Hz
Hızlanma	0,8g
Her eksen için test süresi	5 h
Test talimatları	X-, Y- ve Z-eksenleri
Pals şekli	Yarı sinüs eğrisi
Hızlanma	5g
Şok süresi	30 ms
Her yön için şok sayısı	3
Test talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam sıcaklığı (çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)	-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)	-5 °C ... 70 °C
İzin verilen nem (çalışma)	20 % ... 90 %
İzin verilen nem (stok/nakliye)	30 % ... 70 %

Standartlar ve yönetmelikler

Standarda uygun bağlantı

IEC 60947-7-1

Montaj
