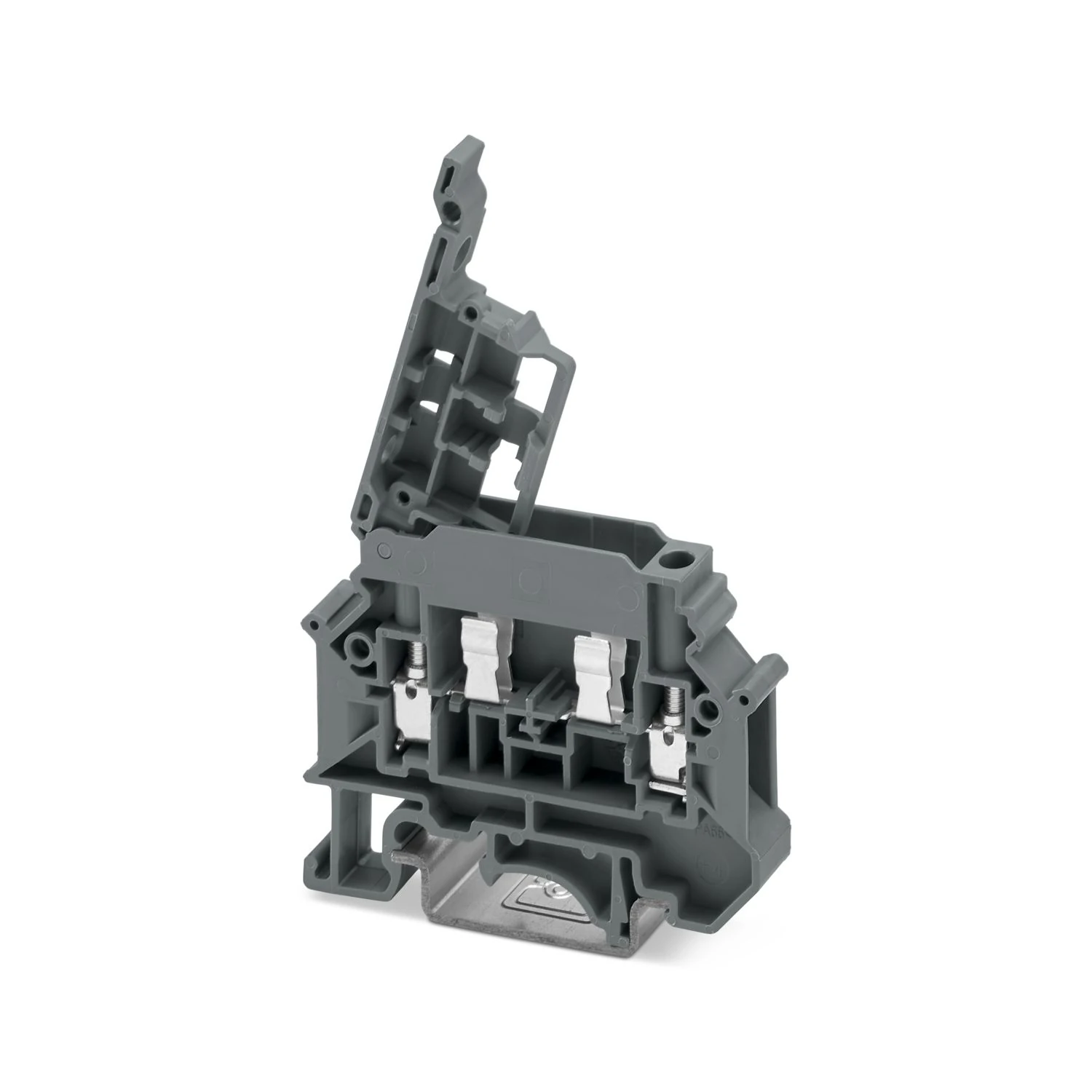

Gelince Haber VerBu ürün, sigortalı klemens yapısında tasarlanmıştır Öne çıkan teknik bilgiler: Ürün Tipi: Sigortalı klemens; Kutup Sayısı: 1; Nominal Gerilim: 500 V (gerilim kullanılan sigorta tarafından belirlenir); Nominal Kesit: 4 mm²; Bağlantı Yöntemi: Vidalı bağlantı; Nominal Akım: 6,3 A Ek bilgi: Sipariş Bilgisi:: Sigorta standart olarak sağlanmaz.
| Sipariş Bilgisi: | Sigorta standart olarak sağlanmaz |
|---|---|
| Genel | |
| Açıklama | Akım kullanılan sigorta, gerilim sigorta veya seçili ışıklı gösterge ile belirlenir. |
| Ürün Tipi | Sigortalı klemens |
|---|---|
| Kutup Sayısı | 1 |
| Bağlantı Sayısı | 2 |
| Satır Sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Nominal Darbe Gerilimi | 6 kV |
|---|---|
| Nominal Durum İçin Maksimum Güç Kaybı | 1,02 W |
| Sigorta | G / 5 x 20 |
| Kat Başına Bağlantı Sayısı | 2 |
|---|---|
| Nominal Kesit | 4 mm² |
| Nominal Kesit AWG | 10 |
| Bağlantı Yöntemi | Vidalı bağlantı |
| Vida Yivi | M3 |
| Sıkma Torku | 0,5 ... 0,6 Nm |
| Kablo Soyma Uzunluğu | 9 mm |
| İç Silindirik Gösterge | A3 |
| Standarda Uygun Bağlantı | IEC 60947-7-3 |
| İletken Kesiti, Tek Telli | 0,5 mm² ... 6 mm² |
| Kesit AWG | 20 ... 10 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti | 0,5 mm² ... 4 mm² |
| İletken Kesiti, Çok Telli [AWG] | 20 ... 12 (IEC uyarınca dönüştürülmüş) |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 0,5 mm² ... 4 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 0,5 mm² ... 2,5 mm² |
| Tarak Köprülü Kesit Alanı, Tek Telli | 0,5 mm² ... 4 mm² |
| Tarak Köprülü Kesit Alanı, Çok Telli | 0,5 mm² ... 4 mm² |
| Cross-Section With İnsertion Bridge, Flexible, With Ferrule Without Plastic Sleeve | 0,5 mm² (2,5 mm²) |
| Cross-Section With İnsertion Bridge, Flexible, With Ferrule With Plastic Sleeve | 0,5 mm² ... 1,5 mm² |
| Aynı Kesit Alanlı 2 İletken, Tek Damarlı | 0,5 mm² ... 1,5 mm² |
| AWG Tek Telli Aynı Kesite Sahip 2 Kablo | 20 ... 14 (IEC uyarınca dönüştürülmüş) |
| Aynı Kesit Alanlı 2 İletken, Çok Damarlı | 0,5 mm² ... 1,5 mm² |
| AWG Çok Telli Aynı Kesite Sahip 2 Kablo | 20 ... 14 (IEC uyarınca dönüştürülmüş) |
| Aynı Kesitli 2 İletken, Çok Telli, Plastik Manşonsuz TWIN Yüksük Bulunan | 0,5 mm² ... 1,5 mm² |
| Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan | 0,5 mm² ... 1,5 mm² |
| Nominal Kesit Alanı | 4 mm² |
| Nominal Akım | 6,3 A |
| Maksimum Yük Akımı | 6,3 A (akım kullanılan sigorta tarafından belirlenir) |
| Nominal Gerilim | 500 V (gerilim kullanılan sigorta tarafından belirlenir) |
| Genişlik | 8,2 mm |
|---|---|
| Yükseklik | 58 mm |
| NS 32'Te Derinlik | 53 mm |
| NS 35/7,5'Te Derinlik | 48 mm |
| NS 35/15'Te Derinlik | 55,5 mm |
| Renk | trafik grisi B (RAL 7043) |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Mekanik Veriler | |
| Açık Yan Taraf | Evet |
|---|---|
| Osilasyon/Geniş Bant Gürültüsü | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|---|
| Spektrum | Uzun ömürlü test kategorisi 1, sınıf B, gövdeye monte |
| Frekans | f 1 = 5 Hz - f 2 = 150 Hz arası |
| ASD Seviyesi | 1,857 (m/s²)²/Hz |
| Hızlanma | 0,8g |
| Her Eksen İçin Test Süresi | 5 h |
| Test Talimatları | X-, Y- ve Z-eksenleri |
| Sonuç | Test geçildi |
| Şoklar | |
| Pals Şekli | Yarı sinüs eğrisi |
| Hızlanma | 5g |
| Şok Süresi | 30 ms |
| Her Yön İçin Şok Sayısı | 3 |
| Test Talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-3 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 | NS 32 |
|---|
| Ürün Numarası | 3246418 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Minimum Sipariş Miktarı | 50 pc |
| Satış Kodu | BEK |
| Ürün Kodu | BEK234 |
| GTIN (Küresel Ticari Ürün Numarası) | 4046356608602 |
| Adet Ağırlığı (Ambalaj Dahil) | 12,853 g |
| Adet Ağırlığı (Ambalaj Hariç) | 11,869 g |
| Gümrük Tarife No | 85369095 |
| Menşe Ülke | DE |
| Eclass-13.0 | 27250113 |
|---|---|
| Eclass-15.0 | 27250113 |
| ETIM 9.0 | EC000899 |
| UNSPSC 21.0 | 39121400 |
| B | |
| 600 V | 6,3 A / 20 - 10 |
|---|---|
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
