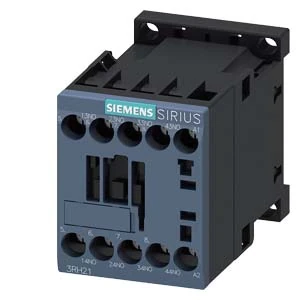

Gelince Haber Ver| 3rh2140 | 1ap00 |
|---|---|
| Sirius 3rh2 Contactor Relays, 4 | And 8-pole |
| Lbo | ---- |
| Al | N / Eccn : N |
| Since | 01.10.2009 |
| 6d3411d6 | Cc93-4a4f-8433-4193304b9dd9 |
| Cc | Ic10 |
| Sürüm | 14, Sınıflandırma : 27-37-10-01 |
| Sürüm | 12, Sınıflandırma : 27-37-10-01 |
| Sürüm | 9.1, Sınıflandırma : 27-37-10-01 |
| Sürüm | 9, Sınıflandırma : 27-37-10-01 |
| Sürüm | 8, Sınıflandırma : 27-37-10-01 |
| Sürüm | 7.1, Sınıflandırma : 27-37-10-01 |
| Sürüm | 6, Sınıflandırma : 27-37-10-01 |
| Sürüm | 10, Sınıflandırma : Ec000196 |
| Sürüm | 9, Sınıflandırma : Ec000196 |
| Sürüm | 8, Sınıflandırma : Ec000196 |
| Sürüm | 7, Sınıflandırma : Ec000196 |
| Sürüm | 4, Sınıflandırma : 4755 |
| Sürüm | 15, Sınıflandırma : 39-12-15-29 |
| Ürün Marka Adı | Sirius |
|---|---|
| Ürün Tanımı | Yardımcı Kontaktör |
| Ürün Tipi Tanımı | 3rh2 |
| Koruyucu Ebadı | S00 |
| Ürün Ilavesi Yardιmcι Anahtar | Evet |
| Güç Kaybı [w] Akım Anma Değerinde Yük Akım Parçasız Tipik | 1,43 W |
| Izolasyon Gerilimi Kirlilik Derecesi 3’te Ac'de Anma Değeri | 690 V |
| Kirlilik Derecesi | 3 |
| Şok Gerilim Mukavemeti Anma Değeri | 6 Kv |
| Şok Mukavemeti Dikdörtgen Darbede | |
| Ac'de | 7,3g / 5 Ms, 4,7g / 10 Ms |
| Şok Mukavemeti Sinüs Darbesinde | |
| Ac'de | 11,4g / 5 Ms, 7,3g / 10 Ms |
| Mekanik Kullanım Süresi (işletim Çevrimleri) | |
| Kontaktör Tipik | 30 000 000 |
| Elektronik Uyumlu Yardımcı Anahtar Bloklu Kontaktör Tipik | 5 000 000 |
| Yardımcı Anahtar Bloklu Kontaktör Tipik | 10 000 000 |
| Referans Işareti Iec 81346-2:2009 Uyarınca | K |
| Rohs Yönetmeliği (tarih) | 10/01/2009 |
| Mb Başına Net Ağırlık | 0,23 Kg |
| Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum | 2 000 M |
| Ortam Sıcaklığı | |
| Işletim Sırasında | -25 ... +60 °c |
| Depolama Sırasında | -55 ... +80 °c |
| Bağıl Nem Minimum | 10 % |
| Bağıl Nem 55 ℃'de Iec 60068-2-30 Uyarınca Maksimum | 95 % |
| Yük Boşaltma Frekansı | |
| Ac'de | 10 000 1/h |
| Dc'de | 10 000 1/h |
| Gerilim Türü Kontrol Besleme Gerilimi | Ac |
| Kontrol Besleme Gerilimi Ac'de | |
| 50 Hz'de Anma Değeri | 230 V |
| 60 Hz'de Anma Değeri | 230 V |
| Kontrol Besleme Gerilimi Frekansı | |
| 1 Anma Değeri | 50 Hz |
| 2 Anma Değeri | 60 Hz |
| Çalışma Alanı Faktörü Kontrol Gerilimi Anma Değeri Solenoid Ac'de | |
| 50 Hz'de | 0,8 ... 1,1 |
| 60 Hz'de | 0,85 ... 1,1 |
| Kapanma Görünür Gücü Solenoid Ac'de | 37 Va |
| Güç Faktörü Endüktif Bobin Kapanma Gücünde | 0,8 |
| Tutma Görünür Gücü Solenoid Ac'de | 5,7 Va |
| Güç Faktörü Endüktif Bobin Tutma Gücünde | 0,25 |
| Kapanış Gecikmesi | |
| Ac'de | 8 ... 33 Ms |
| Açılış Gecikmesi | |
| Ac'de | 4 ... 15 Ms |
| Elektrik Arkı Süresi | 10 ... 15 Ms |
| Açıcı Sayısı Yardımcı Kontaklar Için | 0 |
| Gecikmesiz Anahtarlama | 0 |
| Kapayıcı Sayısı Yardımcı Kontaklar Için | 4 |
| Gecikmesiz Anahtarlama | 4 |
| Anahtar Elemanları Kodu Ve Kod Harfi | 40 E |
| Işletim Akımı Ac-12'de Maksimum | 10 A |
| Işletim Akımı Ac-15'te | |
| 230 V'ta Anma Değeri | 10 A |
| 400 V'ta Anma Değeri | 3 A |
| 500 V'ta Anma Değeri | 2 A |
| 690 V'ta Anma Değeri | 1 A |
| Işletim Akımı 1 Akım Hattında Dc-12'de | |
| 24 V'ta Anma Değeri | 10 A |
| 110 V'ta Anma Değeri | 3 A |
| 220 V'ta Anma Değeri | 1 A |
| 440 V'ta Anma Değeri | 0,3 A |
| 600 V'ta Anma Değeri | 0,15 A |
| Işletim Akımı Seri Devre 2 Akım Hattında Dc-12'de | |
| 24 V'ta Anma Değeri | 10 A |
| 60 V'ta Anma Değeri | 10 A |
| 110 V'ta Anma Değeri | 4 A |
| 220 V'ta Anma Değeri | 2 A |
| 440 V'ta Anma Değeri | 1,3 A |
| 600 V'ta Anma Değeri | 0,65 A |
| Işletim Akımı Seri Devre 3 Akım Hattında Dc-12'de | |
| 24 V'ta Anma Değeri | 10 A |
| 60 V'ta Anma Değeri | 10 A |
| 110 V'ta Anma Değeri | 10 A |
| 220 V'ta Anma Değeri | 3,6 A |
| 440 V'ta Anma Değeri | 2,5 A |
| 600 V'ta Anma Değeri | 1,8 A |
| Anahtarlama Frekansı Dc-12'de Maksimum | 1 000 1/h |
| Işletim Akımı 1 Akım Hattında Dc-13'te | |
| 24 V'ta Anma Değeri | 10 A |
| 110 V'ta Anma Değeri | 1 A |
| 220 V'ta Anma Değeri | 0,3 A |
| 440 V'ta Anma Değeri | 0,14 A |
| 600 V'ta Anma Değeri | 0,1 A |
| Işletim Akımı Seri Devre 2 Akım Hattında Dc-13'te | |
| 24 V'ta Anma Değeri | 10 A |
| 60 V'ta Anma Değeri | 3,5 A |
| 110 V'ta Anma Değeri | 1,3 A |
| 220 V'ta Anma Değeri | 0,9 A |
| 440 V'ta Anma Değeri | 0,2 A |
| 600 V'ta Anma Değeri | 0,1 A |
| Işletim Akımı Seri Devre 3 Akım Hattında Dc-13'te | |
| 24 V'ta Anma Değeri | 10 A |
| 60 V'ta Anma Değeri | 4,7 A |
| 110 V'ta Anma Değeri | 3 A |
| 220 V'ta Anma Değeri | 1,2 A |
| 440 V'ta Anma Değeri | 0,5 A |
| 600 V'ta Anma Değeri | 0,26 A |
| Anahtarlama Frekansı Dc-13'te Maksimum | 1 000 1/h |
| Kontak Güvenilirliği Yardımcı Kontaklar | Beher 100 Milyonda Hatalı Çalıştırma (17 V, 1 Ma) |
| Kontak Yük Kapasitesi Yardımcı Kontaklar Ul Uyarınca | A600 / Q600 |
| Minyatür Devre Kesici Modeli Yardımcı Devrenin Kısa Devre Korunması Için 230 V'a Kadar | C Karakteristiği: 10 A; 0,4 Ka |
| Sigorta Elemanı Modeli Yardımcı Anahtar Kısa Devre Koruması Için Gerekli | Gg: 10 A (690 V, 1 Ka) |
| Montaj Konumu | Dikey Montaj Yüzeyinde +/-180° Döndürülebilir, Dikey Montaj Yüzeyinde +/- 22,5° Öne Ve Arkaya Eğilebilir. |
| Sabitleme Türü | 35 Mm'lik Üstten Geçmeli Raya Vidalı Ve Tırnaklı Sabitleme |
| Yükseklik | 57,5 Mm |
| Genişlik | 45 Mm |
| Derinlik | 73 Mm |
| Uyulması Gereken Mesafe | |
| Sıralı Montajda | |
| — Önde | 10 Mm |
| — Yukarı | 10 Mm |
| — Aşağı Doğru | 10 Mm |
| — Yanlarda | 0 Mm |
| Topraklanmış Parçalara | |
| — Önde | 10 Mm |
| — Yukarı | 10 Mm |
| — Yanlarda | 6 Mm |
| — Aşağı Doğru | 10 Mm |
| Gerilim Taşıyan Parçalara | |
| — Önde | 10 Mm |
| — Yukarı | 10 Mm |
| — Aşağı Doğru | 10 Mm |
| — Yanlarda | 6 Mm |
| Elektrik Bağlantısı Modeli Yardımcı Ve Kontrol Devreleri Için | Vida Bağlantısı |
| Bağlanabilir Iletken Kesiti Türü | |
| Yardımcı Kontaklar Için | |
| — Tek Telli Veya Çok Telli | 2x (0,5 ... 1,5 Mm²), 2x (0,75 ... 2,5 Mm²), 2x 4 Mm² |
