Tükendi
Gelince Haber Ver| 3ru2146 | 4kb1 |
|---|---|
| L-o | ---- |
| Al | N / Eccn : N |
| Since | 01.03.2017 |
| Lead Cas | Nr. 7439-92-1 > 0,1 % (w / W) |
| 760c8b02 | D26f-435f-ad13-00ae95278bd4 |
| Cc | Ic10 |
| Sürüm | 14, Sınıflandırma : 27-37-15-01 |
| Sürüm | 12, Sınıflandırma : 27-37-15-01 |
| Sürüm | 9.1, Sınıflandırma : 27-37-15-01 |
| Sürüm | 9, Sınıflandırma : 27-37-15-01 |
| Sürüm | 8, Sınıflandırma : 27-37-15-01 |
| Sürüm | 7.1, Sınıflandırma : 27-37-15-01 |
| Sürüm | 6, Sınıflandırma : 27-37-15-01 |
| Sürüm | 10, Sınıflandırma : Ec000106 |
| Sürüm | 9, Sınıflandırma : Ec000106 |
| Sürüm | 8, Sınıflandırma : Ec000106 |
| Sürüm | 7, Sınıflandırma : Ec000106 |
| Sürüm | 4, Sınıflandırma : 5366 |
| Sürüm | 15, Sınıflandırma : 39-12-23-30 |
| Ürün Marka Adı | Sirius |
|---|---|

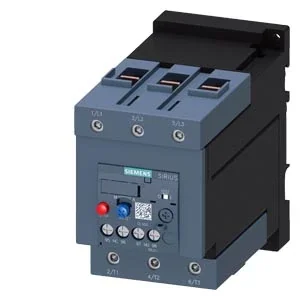

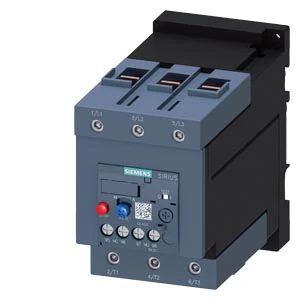

| Ürün Tanımı | Termik Aşırı Yük Rölesi |
| Ürün Tipi Tanımı | 3ru2 |
| Aşırı Akım Rölesi Ebadı | S3 |
| Koruyucu Ebadı Kombine Edilebilir Firmaya Özel | S3 |
| Güç Kaybı [w] Akım Anma Değerinde Ac'de Sıcak Işletim Durumunda | 18,9 W |
| Kutup Başına | 6,3 W |
| Izolasyon Gerilimi Kirlilik Derecesi 3’te Ac'de Anma Değeri | 1 000 V |
| Şok Gerilim Mukavemeti Anma Değeri | 8 Kv |
| Güvenli Ayırma Için Izin Verilen Maksimum Gerilim | |
| Topraklanmamış Nötr Noktalı Şebekelerde Yardımcı Ve Yardımcı Devre Arasında | 440 V |
| Topraklanmış Nötr Noktalı Şebekelerde Yardımcı Ve Yardımcı Devre Arasında | 440 V |
| Topraklanmamış Nötr Noktalı Şebekelerde Ana Ve Yardımcı Devre Arasında | 440 V |
| Topraklanmış Nötr Noktalı Şebekelerde Ana Ve Yardımcı Devre Arasında | 440 V |
| Şok Mukavemeti Iec 60068-2-27 Uyarınca | 8g / 11 Ms |
| Yeniden Çalışmaya Hazır Olma Süresi Aşırı Yük Tetiklemesinden Sonra | |
| Otomatik Sıfırlamada Tipik | 10 Min |
| Uzaktan Sıfırlamada | 10 Min |
| Manuel Sıfırlamada | 10 Min |
| Referans Işareti Iec 81346-2:2009 Uyarınca | F |
| Rohs Yönetmeliği (tarih) | 03/01/2017 |
| Svhc Substance Name | Lead - 7439-92-1 |
| Mb Başına Net Ağırlık | 0,801 Kg |
| Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum | 2 000 M |
| Ortam Sıcaklığı | |
| Işletim Sırasında | -40 ... +70 °c |
| Depolama Sırasında | -55 ... +80 °c |
| Taşıma Sırasında | -55 ... +80 °c |
| Sıcaklık Kompanzasyonu | -40 ... +60 °c |
| Bağıl Nem Işletim Sırasında | 10 ... 95 % |
| Kutup Sayısı Ana Devre Için | 3 |
| Akım Ayarlanabilir Aktivasyon Değeri Akıma Bağlı Aşırı Yük Tetikleyici | 57 ... 75 A |
| Işletim Gerilimi | |
| Anma Değeri | 1 000 V |
| Ac-3e'de Anma Değeri Maksimum | 1 000 V |
| Işletim Frekansı Anma Değeri | 50 ... 60 Hz |
| Işletim Akımı Anma Değeri | 75 A |
| Işletim Akımı Ac-3e'de 400 V'ta Anma Değeri | 75 A |
| Işletim Kapasitesi | |
| Ac-3'te | |
| — 400 V'ta Anma Değeri | 37 Kw |
| — 500 V'ta Anma Değeri | 45 Kw |
| — 690 V'ta Anma Değeri | 55 Kw |
| Ac-3e'de | |
| — 400 V'ta Anma Değeri | 37 Kw |
| — 500 V'ta Anma Değeri | 45 Kw |
| — 690 V'ta Anma Değeri | 55 Kw |
| Yardımcı Anahtar Modeli | Entegre |
| Açıcı Sayısı Yardımcı Kontaklar Için | 1 |
| Not | Kontaktörün Kapatılması Için |
| Kapayıcı Sayısı Yardımcı Kontaklar Için | 1 |
| Not | "tetiklendi" Mesajı Için |
| Co Kontak Sayısı Yardımcı Kontaklar Için | 0 |
| Işletim Akımı Yardımcı Kontaklar Ac-15'te | |
| 24 V'ta | 3 A |
| 110 V'ta | 3 A |
| 120 V'ta | 3 A |
| 125 V'ta | 3 A |
| 230 V'ta | 2 A |
| 400 V'ta | 1 A |
| 690 V'ta | 0,75 A |
| Işletim Akımı Yardımcı Kontaklar Dc-13'te | |
| 24 V'ta | 2 A |
| 60 V'ta | 0,3 A |
| 110 V'ta | 0,22 A |
| 125 V'ta | 0,22 A |
| 220 V'ta | 0,11 A |
| Minyatür Devre Kesici Modeli Yardımcı Anahtar Kısa Devre Koruması Için Gerekli | 6a (ik, Küçük Eşit 0,5 Ka; U, Küçük Eşit 260v) |
| Kontak Yük Kapasitesi Yardımcı Kontaklar Ul Uyarınca | B600 / R300 |
| Tetikleme Sınıfı | Class 10 |
| Aşırı Yük Tetikleme Elemanı Modeli | Termik |
| Tam Yük Akımı (fla) 3 Fazlı Trifaz Motor Için | |
| 480 V'ta Anma Değeri | 65 A |
| 600 V'ta Anma Değeri | 62 A |
| Sigorta Elemanı Modeli | |
| Ana Devrenin Kısa Devreye Karşı Korunması Için | |
| — Düzenleme Türü 1’de Gerekli | 690 V: Gg: 250 A; 1000 V: A.m. / G.b.: 160 A |
| — Düzenleme Türü 2’de Gerekli | 690 V: Gg: 160 A; 1000 V: A.m. / G.b.: 160 A |
| Yardımcı Anahtar Kısa Devre Koruması Için Gerekli | Sigorta Gg: 6 A, Hareketli: 10 A |
| Montaj Konumu | Tekil Kurulum: Dikey Montaj Düzleminde +/-135 ° Döndürülebilir Ve +/-45 ° Devrilebilir; Detaylar Için Bkz. Işletme Kitabı |
| Sabitleme Türü | Tek Başına Monte Edilebilen |
| Yükseklik | 120 Mm |
| Genişlik | 70 Mm |
| Derinlik | 140 Mm |
| Ürün Bileşeni Çıkarılabilir Yardımcı Akım Ve Kontrol Devresi Terminali | Hayir |
| Elektrik Bağlantısı Modeli | |
| Ana Devre Için | Vida Bağlantısı |
| Yardımcı Ve Kontrol Devreleri Için | Vida Bağlantısı |
| Elektrik Bağlantısı Düzeni Ana Devre Için | Üstte Ve Altta |
| Bağlanabilir Iletken Kesiti Türü | |
| Ana Kontaklar Için | |
| — Tek Telli | 2x (2,5 ... 16 Mm²) |
| — Çok Telli | 2x (6 ... 16 Mm²), 2x (10 ... 50 Mm²), 1x (10 ... 70 Mm²) |
| — Tek Telli Veya Çok Telli | 2x (2,5 ... 50 Mm²), 1x (10 ... 70 Mm²) |
| — Ince Telli Kablo Uç Işlemeli | 2x (2,5 ... 35 Mm²), 1x (2,5 ... 50 Mm²) |
| Awg Hatlarında Ana Kontaklar Için | 2x (10 ... 1/0), 1x (10 ... 2/0) |
| Bağlanabilir Iletken Kesiti Türü | |
| Yardımcı Kontaklar Için | |
| — Tek Telli Veya Çok Telli | 2x (0,5 ... 1,5 Mm²), 2x (0,75 ... 2,5 Mm²) |
| — Ince Telli Kablo Uç Işlemeli | 2x (0,5 ... 1,5 Mm²), 2x (0,75 ... 2,5 Mm²) |
| Awg Hatlarında Yardımcı Kontaklar Için | 2x (20 ... 16), 2x (18 ... 14) |
| Sıkma Torku | |
| Ana Kontaklar Için Halkalı Kablo Pabucunda | 4,5 ... 6 N·m |
| Dιş Çap Kullanılabilir Kablo Pabucu Maksimum | 19 M |
| Sıkma Torku | |
| Ana Kontaklar Için Vida Bağlantısında | 4,5 ... 6 N·m |
| Yardımcı Kontaklar Için Vida Bağlantısında | 0,8 ... 1,2 N·m |
| Tornavida Şaftı Modeli | İçten Altı Köşeli |
| Tornavida Ucunun Büyüklüğü | İçten Altı Köşeli 4 Mm |
| Yiv Modeli Bağlantı Vidası | |
| Ana Kontaklar Için | M8 |
| Yardımcı Ve Kontrol Kontakları | M3 |
| T1 Değeri | |
| Proof-test Aralığı Veya Kullanım Süresi Için Iec 61508 Uyarınca | 20 A |
| Ip Koruma Türü Ön Tarafta Iec 60529 Uyarınca | Ip20 |
| Temas Koruması Ön Tarafta Iec 60529 Uyarınca | Önden Dikey Dokunma Durumunda Parmak Korumalı |
| Gösterge Modeli Anahtarlama Durumu Için | İtici |
Ürünlerimiz kendi stoklarımızdan sizlere gönderilmektedir.
Stokta olmayan ürünleri eğer üretimden kalkmadıysa sizler için tedarik edebiliriz. Bu tür ürünler için bizimle iletişime geçebilirsiniz.
Firmamız E-Arşiv mükellefidir.
Satın almış olduğunuz ürünler %100 müşteri memnuniyeti kapsamında ambalajlı, ürünün orijinalliğinin bozulmamış olması kaydı ile 14 gün içerisinde iade alınabilmektedir..
