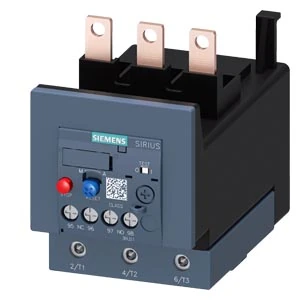

Siemens 3RU2146-4MB0 Sirius Termik Röle Faz Korumalı 1NO+1NC Yardımcı Kontaklı 80-100A Boy S3

Name: Siemens 3RU2146-4MB0 Sirius Termik Röle Faz Korumalı 1NO+1NC Yardımcı Kontaklı 80-100A Boy S3
Brand: SİEMENS
SKU: 3RU2146-4MB0
Price: 5693.94 TRY
Availability: InStock

Ürün Kodu : 3RU2146-4MB0

Stokta Son 9 Adet

16.268,40 TL

5.693,94 TL

Kazancınız

10.574,46TL

Fiyat Alarmı

Kredi kartı ile ayda 578,84 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 47,40 TL değerinde 237 Parapuan kazanacaksınız.

Min. Sip. Miktarı 1 Adet

Beğen

Tahmini Kargoya Teslim: 04.05.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Detayı

Aşırı Yük Rölesi 80...100 A Termik Motor Koruması İ̇çin S3 Ebadı Sınıf 10 Kontaktöre Montaj Ana Akım Devresi: Cıvata Yardımcı Akım Devresi: Cıvata Manuel-otomatik Sifirlama

Teknik Özellikler

Sınıflandırma

Ürün Marka Adı	SIRIUS
Ürün Tanımı	Termik aşırı yük rölesi
Ürün Tipi Tanımı	3RU2

Genel teknik veriler

Aşırı Akım Rölesi Ebadı	S3
Koruyucu Ebadı Kombine Edilebilir Firmaya Özel	S3
Güç Kaybı [w] Akım Anma Değerinde Ac'de Sıcak İ̇şletim Durumunda	21 W
Kutup Başına	7 W
İ̇zolasyon Gerilimi Kirlilik Derecesi 3’te Ac'de Anma Değeri	1 000 V
Şok Gerilim Mukavemeti Anma Değeri	8 kV
Güvenli Ayırma İ̇çin İ̇zin Verilen Maksimum Gerilim
Topraklanmamış Nötr Noktalı Şebekelerde Yardımcı Ve Yardımcı Devre Arasında	440 V
Topraklanmış Nötr Noktalı Şebekelerde Yardımcı Ve Yardımcı Devre Arasında	440 V
Topraklanmamış Nötr Noktalı Şebekelerde Ana Ve Yardımcı Devre Arasında	440 V
Topraklanmış Nötr Noktalı Şebekelerde Ana Ve Yardımcı Devre Arasında	440 V
Şok Mukavemeti IEC 60068-2-27 Uyarınca	8g / 11 ms
Yeniden Çalışmaya Hazır Olma Süresi Aşırı Yük Tetiklemesinden Sonra
Otomatik Sıfırlamada Tipik	10 min
Uzaktan Sıfırlamada	10 min
Manuel Sıfırlamada	10 min
Referans İ̇şareti IEC 81346-2:2009 Uyarınca	F
RoHS Yönetmeliği (tarih)	03/01/2017
Svhc Substance Name	Lead CAS-No. 7439-92-1
MB Başına Net Ağırlık	0,581 kg

Ortam koşulları

Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum	2 000 m
Ortam Sıcaklığı
İ̇şletim Sırasında	40 ... +70 °C
Depolama Sırasında	55 ... +80 °C
Taşıma Sırasında	55 ... +80 °C
Sıcaklık Kompanzasyonu	40 ... +60 °C
Bağıl Nem İ̇şletim Sırasında	10 ... 95 %

Ana akım devresi

Kutup Sayısı Ana Devre İ̇çin	3
Akım Ayarlanabilir Aktivasyon Değeri Akıma Bağlı Aşırı Yük Tetikleyici	80 ... 100 A
İ̇şletim Gerilimi
Anma Değeri	1 000 V
AC-3E'DE Anma Değeri Maksimum	1 000 V
İ̇şletim Frekansı Anma Değeri	50 ... 60 Hz
İ̇şletim Akımı Anma Değeri	100 A
İ̇şletim Akımı AC-3E'DE 400 V'ta Anma Değeri	100 A
İ̇şletim Kapasitesi
AC-3'TE
400 V'ta Anma Değeri	45 kW
500 V'ta Anma Değeri	55 kW
690 V'ta Anma Değeri	90 kW
AC-3E'DE

Yardιmcι akιm devresi

Yardımcı Anahtar Modeli	Entegre
Açıcı Sayısı Yardımcı Kontaklar İ̇çin	1
Not	Kontaktörün kapatılması için
Kapayıcı Sayısı Yardımcı Kontaklar İ̇çin	1
Not	"Tetiklendi" mesajı için
Co Kontak Sayısı Yardımcı Kontaklar İ̇çin	0
İ̇şletim Akımı Yardımcı Kontaklar AC-15'TE
24 V'ta	3 A
110 V'ta	3 A
120 V'ta	3 A
125 V'ta	3 A
230 V'ta	2 A
400 V'ta	1 A
690 V'ta	0,75 A
İ̇şletim Akımı Yardımcı Kontaklar DC-13'TE
24 V'ta	2 A
60 V'ta	0,3 A
110 V'ta	0,22 A
125 V'ta	0,22 A
220 V'ta	0,11 A
Minyatür Devre Kesici Modeli Yardımcı Anahtar Kısa Devre Koruması İ̇çin Gerekli	6A (Ik, küçük eşit 0,5 kA; U, küçük eşit 260V)
Kontak Yük Kapasitesi Yardımcı Kontaklar UL Uyarınca	B600 / R300

Koruma/ Kontrol fonksiyonu

Tetikleme Sınıfı	CLASS 10
Aşırı Yük Tetikleme Elemanı Modeli	Termik

Nominal UL/CSA verileri

Tam Yük Akımı (fla) 3 Fazlı Trifaz Motor İ̇çin
480 V'ta Anma Değeri	96 A
600 V'ta Anma Değeri	99 A

Kısa devre koruması

Sigorta Elemanı Modeli
Ana Devrenin Kısa Devreye Karşı Korunması İ̇çin
Düzenleme Türü 1’de Gerekli	690 V: gG: 250 A; 1000 V: a.M. / g.B.: 200 A
Düzenleme Türü 2’de Gerekli	690 V: gG: 200 A; 1000 V: a.M. / g.B.: 200 A
Yardımcı Anahtar Kısa Devre Koruması İ̇çin Gerekli	Sigorta gG: 6 A, hareketli: 10 A

Montaj/ Sabitleme/ Ebatlar

Montaj Konumu	Kontaktör montajı dikey montaj düzleminde +/-135 ° döndürülebilir ve +/-22,5 ° devrilebilir, tekil kurulum: dikey montaj düzleminde +/-135 ° döndürülebilir ve +/-45 ° devrilebilir; detaylar için bkz. işletme kitabı
Sabitleme Türü	Kontaktör montajı
Yükseklik	105 mm
Genişlik	70 mm
Derinlik	125 mm

Bağlantılar/ Terminaller

Ürün Bileşeni Çıkarılabilir Yardımcı Akım Ve Kontrol Devresi Terminali	Hayir
Elektrik Bağlantısı Modeli
Ana Devre İ̇çin	Vida bağlantısı
Yardımcı Ve Kontrol Devreleri İ̇çin	Vida bağlantısı
Elektrik Bağlantısı Düzeni Ana Devre İ̇çin	Üstte ve altta
Bağlanabilir İ̇letken Kesiti Türü
Ana Kontaklar İ̇çin
Tek Telli	2x (2,5 ... 16 mm²)
Çok Telli	2x (6 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)
Tek Telli Veya Çok Telli	2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²)
İ̇nce Telli Kablo Uç İ̇şlemeli	2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
AWG Hatlarında Ana Kontaklar İ̇çin	2x (10 ... 1/0), 1x (10 ... 2/0)
Yardımcı Kontaklar İ̇çin
Tek Telli Veya Çok Telli	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
İ̇nce Telli Kablo Uç İ̇şlemeli	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
AWG Hatlarında Yardımcı Kontaklar İ̇çin	2x (20 ... 16), 2x (18 ... 14)
Sıkma Torku
Ana Kontaklar İ̇çin Halkalı Kablo Pabucunda	4,5 ... 6 N·m
Dιş Çap Kullanılabilir Kablo Pabucu Maksimum	19 m
Ana Kontaklar İ̇çin Vida Bağlantısında	4,5 ... 6 N·m
Yardımcı Kontaklar İ̇çin Vida Bağlantısında	0,8 ... 1,2 N·m
Tornavida Şaftı Modeli	İçten altı köşeli
Tornavida Ucunun Büyüklüğü	İçten altı köşeli 4 mm
Yiv Modeli Bağlantı Vidası
Ana Kontaklar İ̇çin	M8
Yardımcı Ve Kontrol Kontakları	M3

Emniyet

Devre Dışı Kalma Oranı [fit] Düşük Zorlanma Oranında Sn 31920 Uyarınca	50 FIT
Mttf Yüksek Zorlanma Oranında	2 280 a

IEC 61508

T1 Değeri
Proof-test Aralığı Veya Kullanım Süresi İ̇çin IEC 61508 Uyarınca	20 a

Elektrik Güvenliği

IP Koruma Türü Ön Tarafta IEC 60529 Uyarınca	İP20
Temas Koruması Ön Tarafta IEC 60529 Uyarınca	Önden dikey dokunma durumunda parmak korumalı

Gösterge

Gösterge Modeli Anahtarlama Durumu İ̇çin	İtici
Çevresel Ürün Açıklaması
Küresel İsınma Potansiyeli [co2 Eq] / Üretim Esnasında	3.09 kg
Küresel İsınma Potansiyeli [co2 Eq] / Dağıtım Sırasında	0.146 kg
Küresel İsınma Potansiyeli [co2 Eq] / İ̇şletim Sırasında	118 kg
Küresel İsınma Potansiyeli [co2 Eq] / Kullanım Ömrü Uyarınca	0.187 kg
Küresel İsınma Potansiyeli [co2 Eq] / Toplam	120 kg

Ticari Veriler

Ürünle ilgili

Değer
Yaşam Döngüsü Durumu	Aktif Ürün
Ürün Ailesi	SIRIUS 3RU2 thermal overload relays Ürün ailesi
EAN	4047621012926
UPC	804766377891
Emtia Kodu (gti̇p)	85364900

Fiyatlandırma ile ilgili

Müşteri Fiyatı
Liste Fiyatı
Fi̇yat Grubu / HQ Fiyat Grubu	41F
Hammadde İ̇çin Ek Ücret
Metal Faktör	L-O----- Metal Faktör

Teslimatla ilgili

İ̇̇hracat Kontrol Düzenlemeleri	L : N / ECCN : N
Standart Teslim Süresi	3 Gün(ler)
Ambalaj Boyutları (u X G X Y)	113,00 x 78,00 x 132,00 mm
Net Ağırlık	0,581 Kg
Miktar Birim	1 Adet
Paket Miktarı	1
Minimum Order Quantity	1
Tehlikeli Mallar	Hayır

Çevre ile ilgili

WEEE (2012/19/eu) Geri Alma Yükümlülükleri	Evet
Compliance With The Substance Restrictions According To RoHS Directive	Since: 01.03.2017
REACH Art. 33 Duty To İ̇nform According To The Current List Of Candidates	Lead CAS-Nr. 7439-92-1 > 0,1 % (w / w)
Değer	Lead CAS-Nr. 7439-92-1 > 0,1 % (w / w)
SCIP Numarası	23876158-0fca-416d-bf89-8d64d92cff2c

Siemens'e özel

Ürün Kodu	3597
Katalog Kodu	CC-IC10
Group Code	R711
Menşei Ülke	Almanya
Ürün Sınıfı	A: Standard product which is a stock item could be returned within the returns guidelines/period.

Sınıflandırma

Eclass	Sürüm : 14, Sınıflandırma : 27-37-15-01 Sürüm : 12, Sınıflandırma : 27-37-15-01 Sürüm : 9.1, Sınıflandırma : 27-37-15-01 Sürüm : 9, Sınıflandırma : 27-37-15-01 Sürüm : 8, Sınıflandırma : 27-37-15-01 Sürüm : 7.1, Sınıflandırma : 27-37-15-01 Sürüm : 6, Sınıflandırma : 27-37-15-01
Sürüm	14, Sınıflandırma : 27-37-15-01
Sürüm	12, Sınıflandırma : 27-37-15-01
Sürüm	9.1, Sınıflandırma : 27-37-15-01
Sürüm	9, Sınıflandırma : 27-37-15-01
Sürüm	8, Sınıflandırma : 27-37-15-01
Sürüm	7.1, Sınıflandırma : 27-37-15-01
Sürüm	6, Sınıflandırma : 27-37-15-01
ETIM	Sürüm : 10, Sınıflandırma : EC000106 Sürüm : 9, Sınıflandırma : EC000106 Sürüm : 8, Sınıflandırma : EC000106 Sürüm : 7, Sınıflandırma : EC000106
Sürüm	10, Sınıflandırma : EC000106
Sürüm	9, Sınıflandırma : EC000106
Sürüm	8, Sınıflandırma : EC000106
Sürüm	7, Sınıflandırma : EC000106
IDEA	Sürüm : 4, Sınıflandırma : 5366
Sürüm	4, Sınıflandırma : 5366
UNSPSC	Sürüm : 15, Sınıflandırma : 39-12-23-30
Sürüm	15, Sınıflandırma : 39-12-23-30
