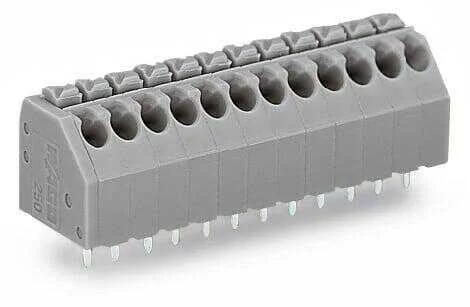

Wago 250-103 3 Kutuplu 1,5 mm² Gri Pin Aralığı 3,5 mm Pcb Klemensi - 1

Wago 250-103 3 Kutuplu 1,5 mm² Gri Pin Aralığı 3,5 mm Pcb Klemensi - 2

%62

WAGO

Wago 250-103 3 Kutuplu 1,5 mm² Gri Pin Aralığı 3,5 mm Pcb Klemensi

Name: Wago 250-103 3 Kutuplu 1,5 mm² Gri Pin Aralığı 3,5 mm Pcb Klemensi
Brand: WAGO
SKU: 250-103
Price: 11.54 TRY
Availability: OutOfStock

Ürün Kodu : 250-103

30,38 TL

11,54 TL

Kazancınız

18,83TL

Fiyat Alarmı

Kredi kartı ile ayda 1,17 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Açıklaması

Pin Aralığı

3,5 mm

Renk

Gri

Kutup Sayısı

3

Ürün Detayı

PCB terminal block, 250 Series, push-button This PCB terminal block (item number 250-103) streamlines wire connections, making them both quick and easy.

Farklı montaj türlerine sahip özel kurulumlar için mükemmeldir.

İletkenleri bu PCB terminal bloğuna bağlarken şerit uzunluklarının 8,5 ile 9.5 mm arasında olduğundan emin olun.

Push-in CAGE CLAMP® ile birlikte bir iletken terminaline sahip olan bu konnektör, güvenilir performans sunar.

Push-in CAGE CLAMP® ürünümüz, tüm iletken türleri için, kazanan bir tasarıma sahip, evrensel, bakım gerektirmeyen bir bağlantı çözümüdür: ferrules'li hem katı hem de ince telli iletkenler, ferrule'yi kıvırmak gibi herhangi bir alete veya herhangi bir hazırlığa gerek kalmadan doğrudan takılabilir.

Boyutlar: (12 x 16,7 x 12) mm (genişlik x yükseklik x derinlik).

Bu PCB klemens, 0.2 mm² ile 1.5 mm² arasındaki iletken kesitleri için uygundur.

Temas yüzeylerini kaplamak için kalay kullanılır.

Bu PCB terminal bloğu bir basma düğmesiyle çalıştırılır.

PCB terminal bloğu THT lehimleme için tasarlanmıştır.

İletkeni 45° açıyla yerleştirin.

Notlar

Varyantlar:	Diğer kutup numaraları Diğer renkler Karışık renkli PCB bağlantı şeritleri Ara parçalı terminal şeritleri Doğrudan etiketleme Other versions (or variants) can be requested from WAGO Sales or configured at https://configurator.wago.com/.

Elektrik Verisi

1'e Göre Derecelendirme	IEC/EN 60664-1
Aşırı Gerilim Kategorisi	III	III	II
Kirlilik Derecesi	3	2	2
Anma Gerilimi	160 V	160 V	320 V
Şok Gerilimi	2.5 kV
Nominal Akım	8 A
Onay Sayısı	UL 1059
Grubu Kullan	B	C	D
Anma Gerilimi	300 V	-	300 V
Anma Akımı	5 A	-	5 A
Onay Sayısı	CSA
Grubu Kullan	B	C	D
Anma Gerilimi	300 V	-	300 V
Anma Akımı	10 A	-	10 A

Iec/en Değerleri

1'e Göre Derecelendirme	IEC/EN 60664-1
Aşırı Gerilim Kategorisi	III	III	II
Kirlilik Derecesi	3	2	2
Anma Gerilimi	160 V	160 V	320 V
Şok Gerilimi	2.5 kV
Nominal Akım	8 A

Ul Onayları

Onay Sayısı	UL 1059
Grubu Kullan	B	C	D
Anma Gerilimi	300 V	-	300 V
Anma Akımı	5 A	-	5 A

Csa Onayları

Onay Sayısı	CSA
Grubu Kullan	B	C	D
Anma Gerilimi	300 V	-	300 V
Anma Akımı	10 A	-	10 A

Bağlantı Verisi

Toplam Bağlantı Noktası Sayısı	3
Toplam Potansiyel Sayısı	3
Üründeki Münferit Bağlantı Nesnesi Sayısı	1
Seviye Sayısı	1

Bağlantı Teknolojisi	İtmeli CAGE CLAMP ®
Çalıştırma Türü	Basmalı buton
Tek Damarlı Boylar	0,2 … 1,5 mm² / 24 … 16 AWG
İnce Bükümlü Kablolar	0,2 … 1,5 mm² / 24 … 16 AWG
İnce Bükümlü Kablolar, Yalıtımlı Yüksüklü	0,25 … 1 mm²
İnce Bükümlü Kablolar, Yalıtımsız Yüksüklü	0,25 … 1 mm²
Sıyırma Uzunluğu	8,5 … 9,5 mm / 0.33 … 0.37 inches
Pcb'ye Iletken Giriş Açısı	45 °
Kutup Sayısı	3

Bağlantı 1

Bağlantı Teknolojisi	İtmeli CAGE CLAMP ®
Çalıştırma Türü	Basmalı buton
Tek Damarlı Boylar	0,2 … 1,5 mm² / 24 … 16 AWG
İnce Bükümlü Kablolar	0,2 … 1,5 mm² / 24 … 16 AWG
İnce Bükümlü Kablolar, Yalıtımlı Yüksüklü	0,25 … 1 mm²
İnce Bükümlü Kablolar, Yalıtımsız Yüksüklü	0,25 … 1 mm²
Sıyırma Uzunluğu	8,5 … 9,5 mm / 0.33 … 0.37 inches
Pcb'ye Iletken Giriş Açısı	45 °
Kutup Sayısı	3

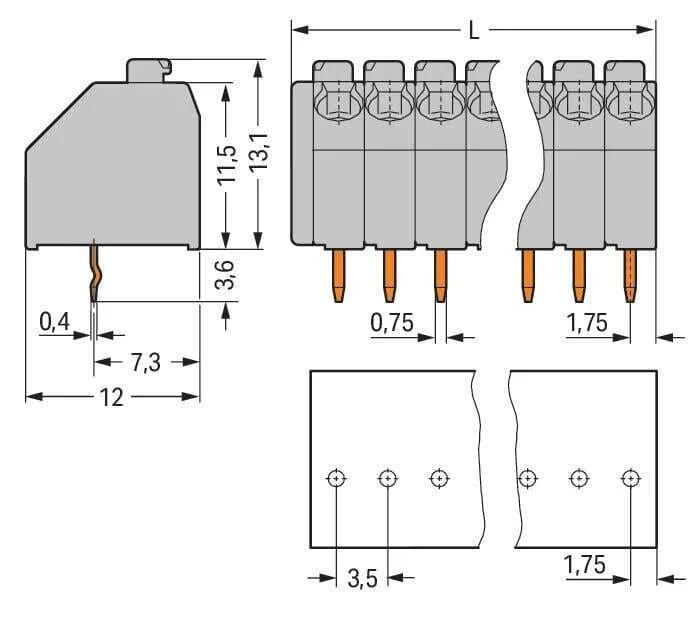

Geometrik Veriler

Pin Aralığı	3,5 mm / 0.138 inches
Genişlik	12 mm / 0.472 inches
Yükseklik	16,7 mm / 0.657 inches
Yüzeyden Yükseklik	13,1 mm / 0.516 inches
Derinlik	12 mm / 0.472 inches
Lehimli Pin Uzunluğu	3,4 mm
Lehimli Pin Boyutları	0,4 x 0,75 mm
Delinen Delik Toleransı	1,1 (+0,1) mm

Pcb Kontağı

Pcb Kontağı	THT
Lehim Pimi Düzenlemesi	tüm sıra klemens boyunca, hizalı
Potansiyel Başına Lehim Pimi Sayısı	1

Malzeme Verileri

Renk	gri
Malzeme Grubu	I
İzolasyon Malzemesi	Poliamid 66 (PA 66)
Ul 94'e Göre Tutuşabilirlik Değeri	V0
Sıkıştırma Yayı Malzemesi	Bakır alaşım
Kontak Kaplaması	kalay kaplamalı
Yangın Yükü	0,036 MJ
Ağırlık	1,6 g

Çevresel Gereksinimler

Sınır Sıcaklık Aralığı	-60 … +105 °C

Ticari Veri

Ürün Grubu	4 (Printed Circuit Connectors)
Ambalaj. Birim	400 (100) Adet
Sap'nin Tipik Paketlemesi	box
Sap Tesis 01'den Menşei	CH
Gtin	4044918647113
Sap Tesis 01'den Gümrük Tarifesi No.	85369010000

Ürün Sınıflandırması

Unspsc	39121409
Ecl@ss 10.0	27-44-04-01
Ecl@ss 9.0	27-44-04-01
Etm 9.0	EC002643
Etm 10.0	EC002643
Eccn	NO US CLASSIFICATION

Çevresel Ürün Uygunluğu

Rohs Uyumluluk Durumu	Compliant,No Exemption
