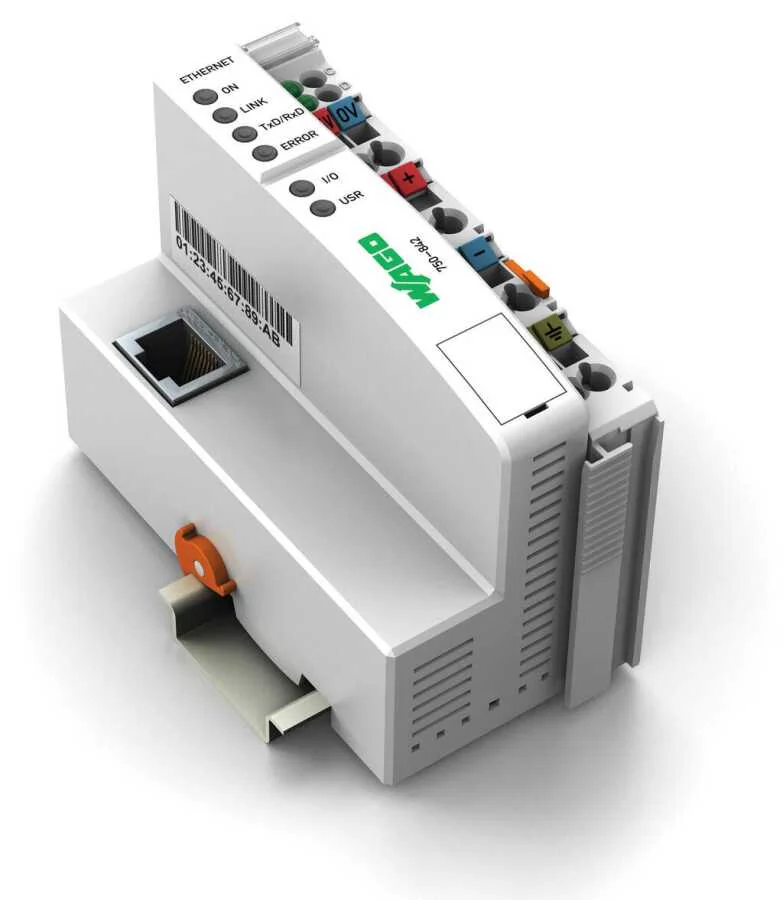

Gelince Haber VerETHERNET Denetleyici, kontrol işlevselliğini, I / O arayüzünü ve ETHERNET'i tek bir cihazda birleştirir.
Uygulama programlaması IEC 61131-3 uyumludur
Fonksiyon blokları hem istemcilerin hem de sunucuların, tüm aktarma protokolleri için (örneğin TCP, UDP) soket API'leri üzerinden programlanmasını sağlar.
Özellikleri ve uygulamaları:
| İletişim | Modbus (TCP, UDP) ETHERNET |
|---|---|
| Protokoller | HTTP BootP |
| Görselleştirme | olmadan |
| İşlemci | 16 bit |
| Iec 61131-3'e Göre Programlama Dilleri | Talimat Listesi (IL) Merdiven Diyagramı (LD) Fonksiyon Blok Şeması (FBD), Sürekli Fonksiyon Şeması (CFC) Continuous Function Chart (CFC) Formatlı Metin (ST) Sıralı Fonksiyon Şeması (SFC) |
| Programlama | WAGO-I/O-PRO V2.3 (CODESYS V2.3 tabanlı) |
| Yapılandırma Seçenekleri | WAGO-I/O- CHECK |
| Çevrim Süresi | 1000 bit komutlar / 256 dijital I/O için 3 ms |
| Baud Hızı | 10 Mbit/s |
| Fieldbus Segment Uzunluğu Maks. | 100 m |
| İletim Ortamı (iletişim/fieldbus) | Bükülü Çift S-UTP 100 Ω Cat.5 |
| Program Belleği | 128 KB |
| Veri Belleği | 64 KB |
| Yazılım Kalıcı Belleği | 8 kbyte |
| Fieldbus Giriş Değişkenleri için Bellek Maks. | 512 Byte |
| Fieldbus Çıkış Değişkenleri için Bellek Maks. | 512 Byte |
| I/o Modülü Sayısı (düğüm Başına) | 64 |
| Veri Yolu Uzantısı Olmayan G/ç Modüllerinin Sayısı Maks. | 64 |
| Giriş ve Çıkış Proses Görüntüsü (fieldbus) Maks. | 512 bytes/512 bytes |

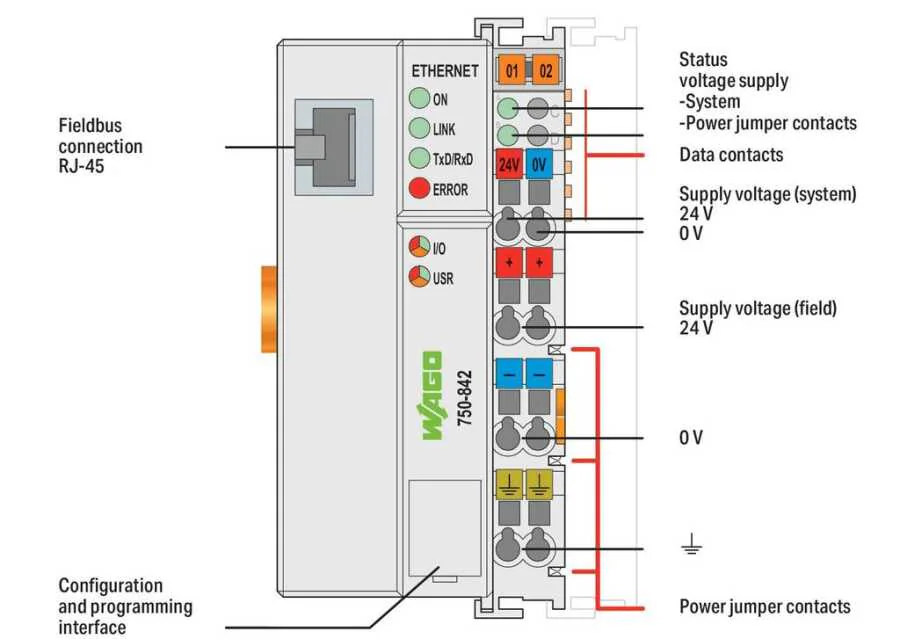

| Göstergeler | LED (AÇIK, LINK, TxD / RxD) yeşil: Fieldbus başlatma, ağ bağlantısı, veri alışverişi; LED (ERROR) kırmızı: Fieldbus hatası; LED (G / Ç, USR) kırmızı / yeşil / turuncu: Yerel veri yolu durumu, kullanıcı tarafından programlanabilir durum; LED (A, B) yeşil: Sistem güç kaynağı durumu, sahada temin edilir |

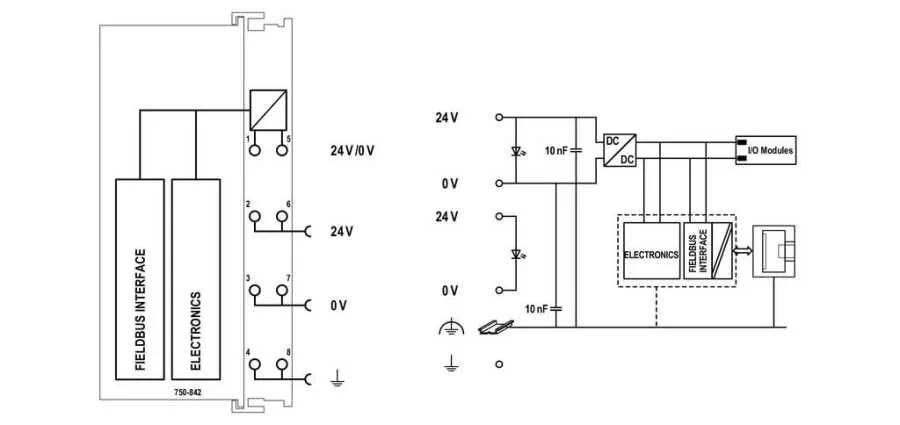

| Sistem Besleme Gerilimi | 24 VDC (-25 … +30 %); takılabilir konektör aracılığıyla (CAGE CLAMP ® bağ) |
| Anma Yükünde Giriş Akımı Tip. (24 V) | 500 mA |
| Nominal Yükte Güç Kaynağı Verimi (tip.) (24 V) | 87 % |
| Akım Tüketimi, Sistem Beslemesi (5 V) | 200 mA |
| Sistem Beslemesi için Toplam Akım | 1.800 mA |
| Saha Besleme Gerilimi | 24 VDC (-25 … +30 %); güç atlama teli kontakları aracılığıyla |
| Güç Atlama Teli Kontaklarının Akım Taşıma Kapasitesi | 10 A |
| Giden Güç Atlama Teli Kontaklarının Sayısı | 3 |
| İzolasyon | 500 V sistem/saha |
| Bağlantı Teknolojisi: Iletişim/fieldbus | Modbus (TCP, UDP): 1 x RJ-45 |
|---|---|
| Bağlantı Teknolojisi: Sistem Beslemesi | 2 x CAGE CLAMP® |
| Bağlantı Teknolojisi: Sahadan Temini | 6 x CAGE CLAMP® |
| Bağlanabilir Iletken Malzemeler | Bakır |
| Bağlantı Türü | Sistem/saha beslemesi |
| Tek Damarlı Boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce Bükümlü Kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma Uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Bağlantı Teknolojisi: Cihaz Konfigürasyonu | 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
| Genişlik | 50,5 mm / 1.988 inches |
|---|---|
| Yükseklik | 100 mm / 3.937 inches |
| Derinlik | 71,1 mm / 2.799 inches |
| Din-35 Rayının Üst Kenarından Itibaren Uzunluk | 63,9 mm / 2.516 inches |
| Montaj Tipi | DIN-35 ray |
|---|
| Renk | açık gri |
|---|---|
| Gövde Malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın Yükü | 3,198 MJ |
| Ağırlık | 179 g |
| Uygunluk Işareti | CE |
| Montaj Tipi | DIN-35 ray |
|---|---|
| Çevre Hava (çalışma) Sıcaklığı | 0 … +55 °C |
| Çevreleyen Hava (depolama) Sıcaklığı | -25 … +85 °C |
| Koruma Sınıfı | IP20 |
| Kirlilik Derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma Yüksekliği | sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.) |
| Montaj Pozisyonu | Horizontal left, horizontal right, horizontal top, horizontal bottom, vertical top and vertical bottom |
| Nısbi Nem (yoğuşmasız) | 95 % |
| Titreşime Dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe Direnci | IEC 60068-2-27 'e göre 15g |
| Emc'nin Parazite Karşı Bağışıklığı | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| Emu: 1 - Enterferans Emisyonu | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici Maddelere Maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| %75 Bağıl Nemde Izin Verilen H2s Kirletici Konsantrasyonu | 10 ppm |
| %75 Bağıl Nemde Izin Verilen So2 Kirletici Konsantrasyonu | 25 ppm |
| Ürün Grubu | 15 (I/O System) |
|---|---|
| Ambalaj. Birim | 1 Adet |
| Sap'nin Tipik Paketlemesi | box |
| Sap Tesis 01'den Menşei | DE |
| Gtin | 4045454527198 |
| Sap Tesis 01'den Gümrük Tarifesi No. | 85371091990 |
| Unspsc | 32151705 |
|---|---|
| Ecl@ss 10.0 | 27-24-26-07 |
| Ecl@ss 9.0 | 27-24-26-07 |
| Etm 9.0 | EC000236 |
| Etm 10.0 | EC000236 |
| Eccn | NO US CLASSIFICATION |
| Cas-no. | 7440-43-9 79-94-7 12060-00-3 1303-86-2 1317-36-8 25550-51-0 7439-92-1 79-94-7 |
|---|---|
| Reach Aday Listesi Maddesi | Cadmium Diboron trioxide Lead Lead monoxide Lead titanium oxide (PbTiO3) 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol 4-Methyl-1,2-cyclohexanedicarboxylic anhydride Diboron trioxide Lead Lead monoxide Lead titanium oxide (PbTiO3) |
| Rohs Uyumluluk Durumu | Compliant,With Exemption |
| Rohs Muafiyeti | 6(c) 7(a) 7(c)-I 7(c)-II |
| Scip Bildirim Numarası (avusturya) | f1c2772b-f8cc-4ac3-9b16-0c7bbfb407ba |
| Scip Bildirim Numarası (belçika) | 0a2146d9-0dfe-4b81-b012-e82db9bc2f72 |
| Scip Bildirim Numarası (bulgaristan) | 077fe39f-65c1-44be-b3e2-aa6b44a4e4cf |
| Scip Bildirim Numarası (çek Cumhuriyeti) | 56bb7842-a37c-487d-82c9-551956c45f82 |
| Scip Bildirim Numarası (danimarka) | 473abf6a-c35c-47b6-812b-2d7e1b6a2afb |
| Scip Bildirim Numarası (finlandiya) | d9d17291-a441-48d0-bb8c-71798a95781e |
| Scip Bildirim Numarası (fransa) | 9dd56de8-b284-49e7-b258-27276d2c307b |
| Scip Bildirim Numarası (almanya) | f4d2f3a3-6770-435b-85ea-0c68ff3f0cdc |
| Scip Bildirim Numarası (macaristan) | 96bafdbf-dfd1-4a05-a4db-26f3c303fefd |
| Scip Bildirim Numarası (i̇talya) | b9e61f3c-b330-4140-993c-3a0c7d319f05 |
| Scip Bildirim Numarası (hollanda) | da423579-a0b2-43e8-8a3e-8233cc08e6d8 |
| Scip Bildirim Numarası (polonya) | 4f22f942-2775-4bb5-ab3c-1044df56f9a5 |
| Scip Bildirim Numarası (romanya) | ac619a1e-3c05-427b-bafd-92fcde65afd0 |
| Scip Bildirim Numarası (i̇sveç) | 3bd2dd5a-bc65-4d97-a08c-53025af221f4 |
