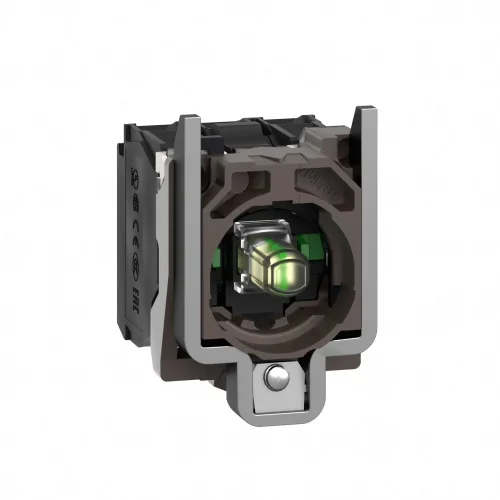

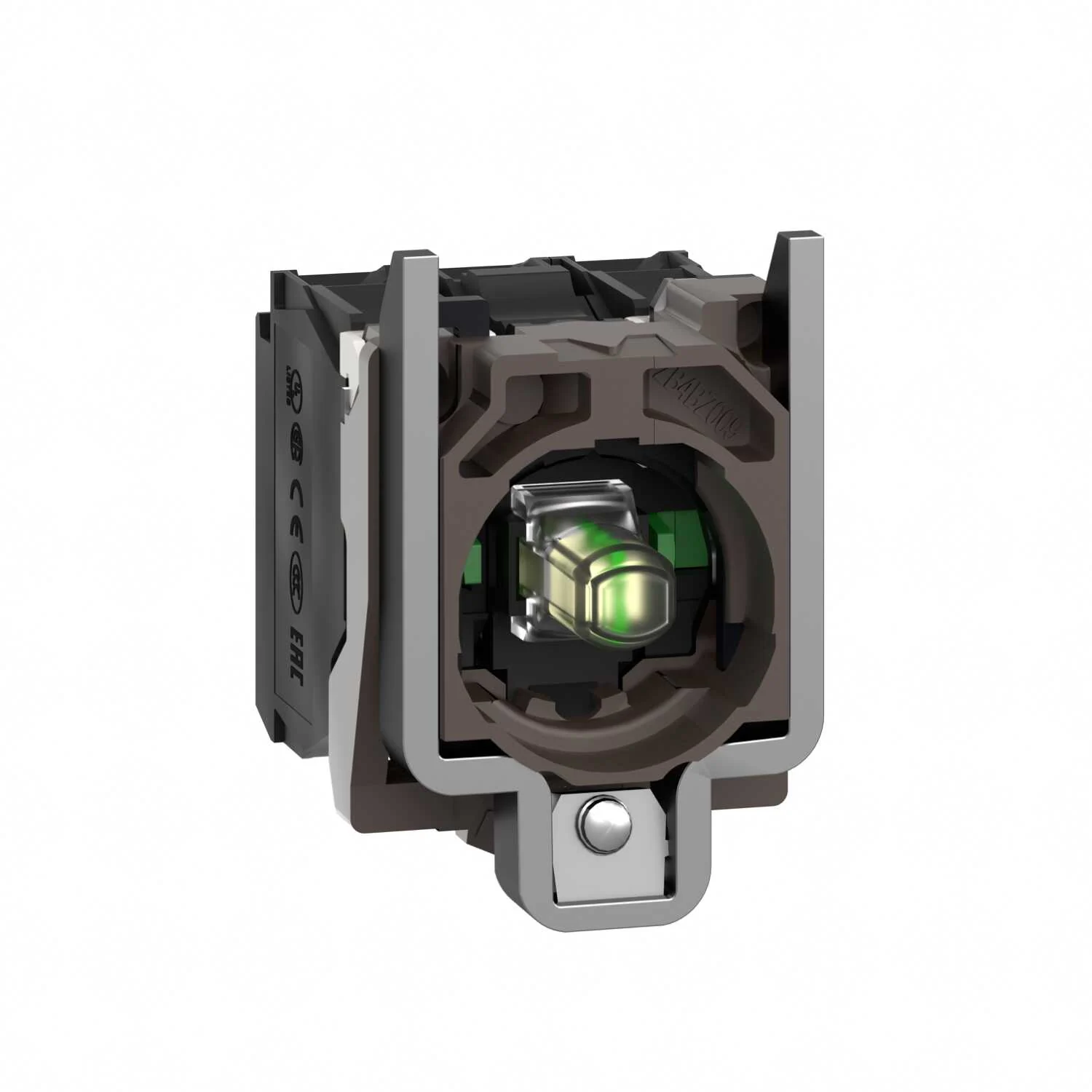

Gelince Haber Ver| Ürün Serisi | Harmony XB4 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz gövde/kontak tertibatı ve ışık bloğu |
| Ürün Grubu | ZB4 |
| Sabitleme Bileziği Malzemesi | Zamak |
| Bölünemez Miktar Başına Satış | 1 |
| Başlık Tipi | Standard |
| Kontak Tipi Ve Düzenleme | 2 NA |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, = 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Işık Kaynağı | Evrensel LED |
| Ampul Tabanı | Entegre LED |
| Işık Bloğu Beslemesi | Doğrudan |
| Işık Kaynağı Rengi | Beyaz |
| [us] Nominal Besleme Gerilimi | 24 V AC/DC -de 50/60 Hz |
| Cad Genel Genişliği | 30 mm |
|---|---|
| Cad Genel Yüksekliği | 47 mm |
| Terminallerin Açıklaması Iso N°1 | (13-14)NO |
| Ürün Ağırlığı | 0,074 kg |
| Kontak Kullanımı | Standart |
| Pozitif Açıklık | Olmadan |
| Çalışma Hareketi | 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
| Çalışma Gücü | 2,3 N Elektrik durumu değişimi YOK |
| Çalışma Torku | 0,05 N.m Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 5000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Elektrik Güvenilirliği Iec 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
| Sinyalleme Tipi | Sabit |
| Besleme Gerilimi Limitleri | 19,2…30 V DC 21,6…26,4 V AC |
| Akım Tüketimi | 18 mA |
| Hizmet Ömrü | 100000 h nominal gerilimde ve 25 °C |
| Kesinti Dayanımı | 1 kV 'e uygunIEC 61000-4-5 |
| Cihaz Sunumu | Temel alt montajlar |
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf I conforming to IEC 60536 |
| Standartlar | IEC 60947-5-5 UL 508 IEC 60947-1 IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1 |
| Ürün Sertifikaları | DNV UL listeli LROS (Lloyds register of shipping) BV CSA |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 |
| Elektromanyetik Alanlara Direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarja Direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-2-6 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-2-6 |
| Elektromanyetik Emisyon | Sınıf B 'e uygunIEC 55011 |
| Package 1 | PCE, 1 Adet, 4,500 cm x 3,500 cm x 5,400 cm, 70,000 g |
|---|---|
| Package 2 | BB1, 5 Adet, 4,500 cm x 3,400 cm x 26,500 cm, 350,000 g |
| Package 3 | S03, 150 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 10,989 kg |
| Garanti (Ay Olarak) | 18 |
|---|
