Gelince Haber Ver| Seri | TeSys TeSys Deca |
|---|---|

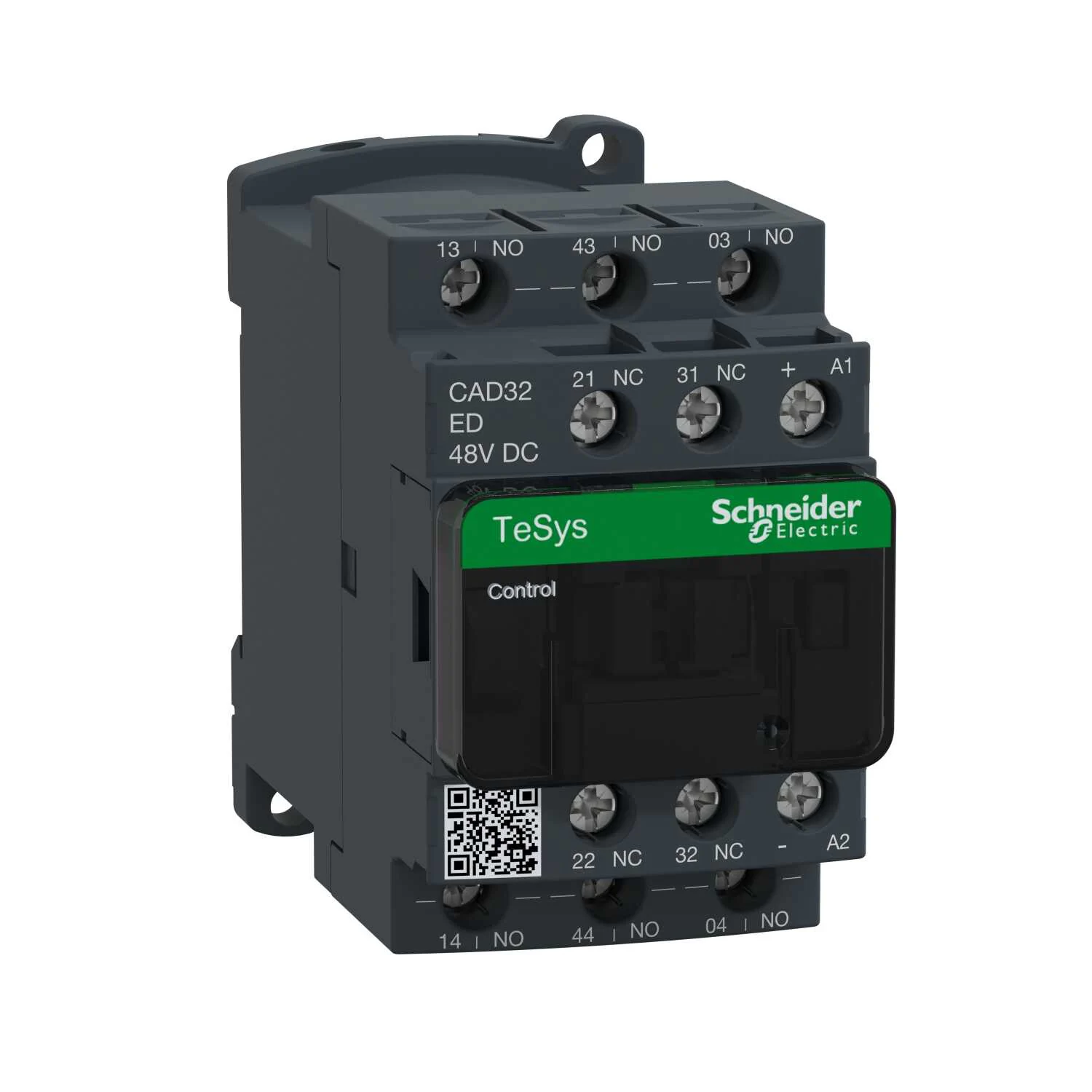

| Ürün Adı | TeSys CAD |
| Ürün Ya Da Bileşen Tipi | Kontrol rölesi |
| Ürün Grubu | CAD |
| Kontaktör Uygulaması | Kontrol devresi |
| Kullanım Kategorisi | DC-13 AC-14 AC-15 |
|---|---|
| Kutup Kontak Düzenleme | 3 NA + 2 NK |
| [ue] Nominal Çalışma Voltajı | <= 690 V AC 25...400 Hz |
| Kontrol Devresi Tipi | DC standart |
| Kontrol Devresi Gerilimi | 48 V DC |
| [uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
| [ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) |
| Irms Nominal Kapama Kapasitesi | 140 A AC 'e uygunIEC 60947-5-1 250 A DC 'e uygunIEC 60947-5-1 |
| [icw] Nominal Kısa Süreli Dayanma Akımı | 100 A - 1 sn 120 A - 500 ms 140 A - 100 ms |
| Ilgili Sigorta Değeri | 10 A gG conforming to IEC 60947-5-1 |
| [ui] Nominal Yalıtım Voltajı | 600 V UL sertifikali 600 V CSA sertifikali 690 V 'e uygunIEC 60947-5-1 |
| Montaj Desteği | Plaka Ray |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz |
| Sıkma Torku | 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Kontrol Devresi Gerilim Limitleri | 0,1...0,25 Uc (-40…70 °C):düşme DC 0,7...1,25 Uc (-40…60 °C):çalışma DC 1...1.25 Uc (60…70 °C):çalışma DC |
| Çalışma Süresi | 53...72 msn bobin enerjileme ve NA kapama 16...24 msn bobinin enerjisini kesme ve NA açma 47...63 msn bobin enerjileme ve NK açma 15...25 msn bobinin enerjisini kesme ve NK kapama |
| Mekanik Dayanıklılık | 30 Mcycles |
| Maksimum Çalışma Hızı | 180 cyc/mn |
| Zaman Sabiti | 28 ms |
| W Cinsinden Kalkış Gücü | 5,4 W 20 °C) |
| W Cinsinden Tutma Güç Tüketimi | 5,4 W -de 20 °C |
| Minimum Anahtarlama Gerilimi | 17 V |
| Minimum Anahtarlama Akımı | 5 mA |
| Çakışmama Süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında 1,5 ms enerji kesmede NK ve NA kontağı arasında |
| Yalıtım Direnci | > 10 MOhm |
| Mekanik Dayanıklılık | Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Yükseklik | 77 mm |
| Genişlik | 45 mm |
| Derinlik | 93 mm |
| Ürün Ağırlığı | 0,58 kg |
| Standartlar | EN/IEC 60947-5-1 GB/T 14048,5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1 |
|---|---|
| Ürün Sertifikaları | CB CCC UL CSA EAC CE UKCA |
| Ip Koruma Derecesi | IP2X ön yüz 'e uygunVDE 0106 |
| Koruyucu Bakım | TH 'e uygunIEC 60068 |
| Çalışma Için Ortam Hava Sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| Depolama Ortam Koşulları | -60…80 °C |
| Çalışma Yüksekliği | 0...3000 m |
| Package 1 | PCE, 1 Adet, 5,000 cm x 9,200 cm x 11,200 cm, 515,000 g |
|---|---|
| Package 2 | S02, 15 Adet, 15,000 cm x 30,000 cm x 40,000 cm, 8,016 kg |
| Package 3 | P06, 120 Adet, 45,000 cm x 60,000 cm x 80,000 cm, 72,640 kg |
| Garanti (Ay Olarak) | 18 |
|---|
