Gelince Haber Ver| 3rb3036 | 1wb0 |
|---|---|
| L-o | ---- |
| Al | N / Eccn : Ear99 |
| Since | 15.10.2014 |
| Lead Cas | Nr. 7439-92-1 > 0,1 % (w / W) |
| 6,6' | Di-tert-butyl-2,2'-methylenedi-p-cresol Lblreachcasno0237 > 0,1 % (w / W) |
| 049ca415 | Ed2d-4348-ae48-fae1784a4020 |
| Cc | Ic10 |
| Sürüm | 14, Sınıflandırma : 27-37-15-02 |
| Sürüm | 12, Sınıflandırma : 27-37-15-02 |
| Sürüm | 9.1, Sınıflandırma : 27-37-15-02 |
| Sürüm | 9, Sınıflandırma : 27-37-15-02 |
| Sürüm | 8, Sınıflandırma : 27-37-15-02 |
| Sürüm | 7.1, Sınıflandırma : 27-37-15-02 |
| Sürüm | 6, Sınıflandırma : 27-37-15-02 |
| Sürüm | 10, Sınıflandırma : Ec001080 |
| Sürüm | 9, Sınıflandırma : Ec001080 |
| Sürüm | 8, Sınıflandırma : Ec001080 |
| Sürüm | 7, Sınıflandırma : Ec001080 |
| Sürüm | 4, Sınıflandırma : 5365 |
| Sürüm | 15, Sınıflandırma : 39-12-23-30 |

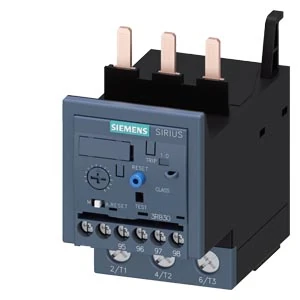

| Ürün Marka Adı | Sirius |
|---|---|
| Ürün Tanımı | Elektronik Aşırı Yük Rölesi |
| Ürün Tipi Tanımı | 3rb3 |
| Aşırı Akım Rölesi Ebadı | S2 |
| Koruyucu Ebadı Kombine Edilebilir Firmaya Özel | S2 |
| Güç Kaybı [w] Akım Anma Değerinde Ac'de Sıcak Işletim Durumunda | 4,6 W |
| Kutup Başına | 1,53 W |
| Izolasyon Gerilimi Kirlilik Derecesi 3’te Ac'de Anma Değeri | 690 V |
| Şok Gerilim Mukavemeti Anma Değeri | 6 Kv |
| Güvenli Ayırma Için Izin Verilen Maksimum Gerilim | |
| Topraklanmamış Nötr Noktalı Şebekelerde Yardımcı Ve Yardımcı Devre Arasında | 300 V |
| Topraklanmış Nötr Noktalı Şebekelerde Yardımcı Ve Yardımcı Devre Arasında | 300 V |
| Topraklanmamış Nötr Noktalı Şebekelerde Ana Ve Yardımcı Devre Arasında | 600 V |
| Topraklanmış Nötr Noktalı Şebekelerde Ana Ve Yardımcı Devre Arasında | 690 V |
| Şok Mukavemeti | 15g / 11 Ms |
| Iec 60068-2-27 Uyarınca | 15g / 11 Ms; Bildirim Kontağı 97 / 98, "tetiklendi" Konumunda: 8g / 11 Ms |
| Titreşime Dayanıklılık | 1-6 Hz, 15 Mm; 6-500 Hz, 20 M/s²; 10 Döngü |
| Termik Akım | 80 A |
| Yeniden Çalışmaya Hazır Olma Süresi Aşırı Yük Tetiklemesinden Sonra | |
| Otomatik Sıfırlamada Tipik | 3 Min |
| Uzaktan Sıfırlamada | 0 Min |
| Manuel Sıfırlamada | 0 Min |
| Referans Işareti Iec 81346-2:2009 Uyarınca | F |
| Rohs Yönetmeliği (tarih) | 10/15/2014 |
| Svhc Substance Name | Lead - 7439-92-1 Lead Monoxide (lead Oxide) - 1317-36-8 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol - 119-47-1 |
| Mb Başına Net Ağırlık | 400 G |
| Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum | 2 000 M |
| Ortam Sıcaklığı | |
| Işletim Sırasında | -25 ... +60 °c |
| Depolama Sırasında | -40 ... +80 °c |
| Taşıma Sırasında | -40 ... +80 °c |
| Sıcaklık Kompanzasyonu | -25 ... +60 °c |
| Bağıl Nem Işletim Sırasında | 10 ... 95 % |
| Kutup Sayısı Ana Devre Için | 3 |
| Akım Ayarlanabilir Aktivasyon Değeri Akıma Bağlı Aşırı Yük Tetikleyici | 20 ... 80 A |
| Işletim Gerilimi | |
| Anma Değeri | 690 V |
| Ac-3e'de Anma Değeri Maksimum | 690 V |
| Işletim Frekansı Anma Değeri | 50 ... 60 Hz |
| Işletim Akımı Anma Değeri | 80 A |
| Işletim Akımı Ac-3e'de 400 V'ta Anma Değeri | 80 A |
| Işletim Kapasitesi | |
| Trifaze Akım Motoru Için 400 V'ta 50 Hz'de | 11 ... 37 Kw |
| Trifaze Akım Motorları Için 500 V'ta 50 Hz'de | 15 ... 55 Kw |
| Trifaze Akım Motorları Için 690 V'ta 50 Hz'de | 18,5 ... 75 Kw |
| Yardımcı Anahtar Modeli | Entegre |
| Açıcı Sayısı Yardımcı Kontaklar Için | 1 |
| Not | Kontaktörün Kapatılması Için |
| Kapayıcı Sayısı Yardımcı Kontaklar Için | 1 |
| Not | "tetiklendi" Mesajı Için |
| Co Kontak Sayısı Yardımcı Kontaklar Için | 0 |
| Işletim Akımı Yardımcı Kontaklar Ac-15'te | |
| 24 V'ta | 4 A |
| 110 V'ta | 4 A |
| 120 V'ta | 4 A |
| 125 V'ta | 4 A |
| 230 V'ta | 3 A |
| Işletim Akımı Yardımcı Kontaklar Dc-13'te | |
| 24 V'ta | 2 A |
| 60 V'ta | 0,55 A |
| 110 V'ta | 0,3 A |
| 125 V'ta | 0,3 A |
| 220 V'ta | 0,11 A |
| Tetikleme Sınıfı | Class 10e |
| Aşırı Yük Tetikleme Elemanı Modeli | Elektronik |
| Tam Yük Akımı (fla) 3 Fazlı Trifaz Motor Için | |
| 480 V'ta Anma Değeri | 80 A |
| 600 V'ta Anma Değeri | 80 A |
| Kontak Yük Kapasitesi Yardımcı Kontaklar Ul Uyarınca | B600 / R300 |
| Sigorta Elemanı Modeli | |
| Ana Devrenin Kısa Devreye Karşı Korunması Için | |
| — Düzenleme Türü 1’de Gerekli | Gg: 250 A, Rk5: 300 A |
| — Düzenleme Türü 2’de Gerekli | Gg: 250 A |
| Yardımcı Anahtar Kısa Devre Koruması Için Gerekli | Sigorta Gg: 6 A |
| Montaj Konumu | Isteğe Göre |
| Sabitleme Türü | Kontaktör Montajı |
| Yükseklik | 99 Mm |
| Genişlik | 55 Mm |
| Derinlik | 104 Mm |
| Ürün Bileşeni Çıkarılabilir Yardımcı Akım Ve Kontrol Devresi Terminali | Evet |
| Elektrik Bağlantısı Modeli | |
| Ana Devre Için | Vida Bağlantısı |
| Yardımcı Ve Kontrol Devreleri Için | Vida Bağlantısı |
| Elektrik Bağlantısı Düzeni Ana Devre Için | Üstte Ve Altta |
| Bağlanabilir Iletken Kesiti Türü Ana Kontaklar Için | |
| Tek Telli | 1x (1 ... 50 Mm²), 2x (1 ... 35 Mm²) |
| Çok Telli | 2x (10 ... 35 Mm²), 1x 50 Mm² |
| Tek Telli Veya Çok Telli | 1x (1 ... 50 Mm²), 2x (1 ... 35 Mm²) |
| Ince Telli Kablo Uç Işlemeli | 1x (1 ... 35 Mm²), 2x (1 ... 25 Mm²) |
| Bağlanabilir Iletken Kesiti Türü | |
| Yardımcı Kontaklar Için | |
| — Tek Telli | 1x (0,5 ... 4 Mm²), 2x (0,5 ... 2,5 Mm²) |
| — Tek Telli Veya Çok Telli | 1x (0,5 ... 4 Mm²), 2x (0,5 ... 2,5 Mm²) |
| — Ince Telli Kablo Uç Işlemeli | 1x (0,5 ... 2,5 Mm²), 2x (0,5 ... 1,5 Mm²) |
| Awg Hatlarında Yardımcı Kontaklar Için | 1x (20 ... 14), 2x (20 ... 14) |
| Sıkma Torku | |
| Ana Kontaklar Için Vida Bağlantısında | 3 ... 4,5 N·m |
| Yardımcı Kontaklar Için Vida Bağlantısında | 0,8 ... 1,2 N·m |
| Tornavida Şaftı Modeli | Çap 5 ... 6 Mm |
| Tornavida Ucunun Büyüklüğü | Pozidriv Gr. 2 |
| Yiv Modeli Bağlantı Vidası | |
| Ana Kontaklar Için | M6 |
| Yardımcı Ve Kontrol Kontakları | M3 |
| Ip Koruma Türü Ön Tarafta Iec 60529 Uyarınca | Ip20 |
| Temas Koruması Ön Tarafta Iec 60529 Uyarınca | Önden Dikey Dokunma Durumunda Parmak Korumalı |
| Gerilim Beslemesi Türü Io-link Master Üzerinden | Hayir |
| Iletkene Bağlı Parazit Oluşumu | |
| Patlama Nedeniyle Iec 61000-4-4 Uyarınca | 2 Kv (güç Girişleri) / 1 Kv (sinyal Girişleri) Önem Derecesi 3’e Denktir |
| Iletken Topraklama Dalgalanma Nedeniyle Iec 61000-4-5 Uyarınca | 2 Kv (toprak Hattı) Önem Derecesi 3’e Denktir |
| Hattan Hata Dalgalanma Nedeniyle Iec 61000-4-5 Uyarınca | 1 Kv (toprak Hattı) Önem Derecesi 3’e Denktir |
| Yüksek Frekanslı Etkileşim Nedeniyle Iec 61000-4-6 Uyarınca | 10 V, Frekans Aralığı 0,15 ... 80 Mhz, Modülasyon %80 Am, 1 Khz Ile |
| Alana Bağlı Parazit Iec 61000-4-3 Uyarınca | 10 V/m |
| Elektro Statik Boşalım Iec 61000-4-2 Uyarınca | 6 Kv Kontak Boşaltımı / 8 Kv Hava Boşaltımı |
| Gösterge Modeli Anahtarlama Durumu Için | İtici |
