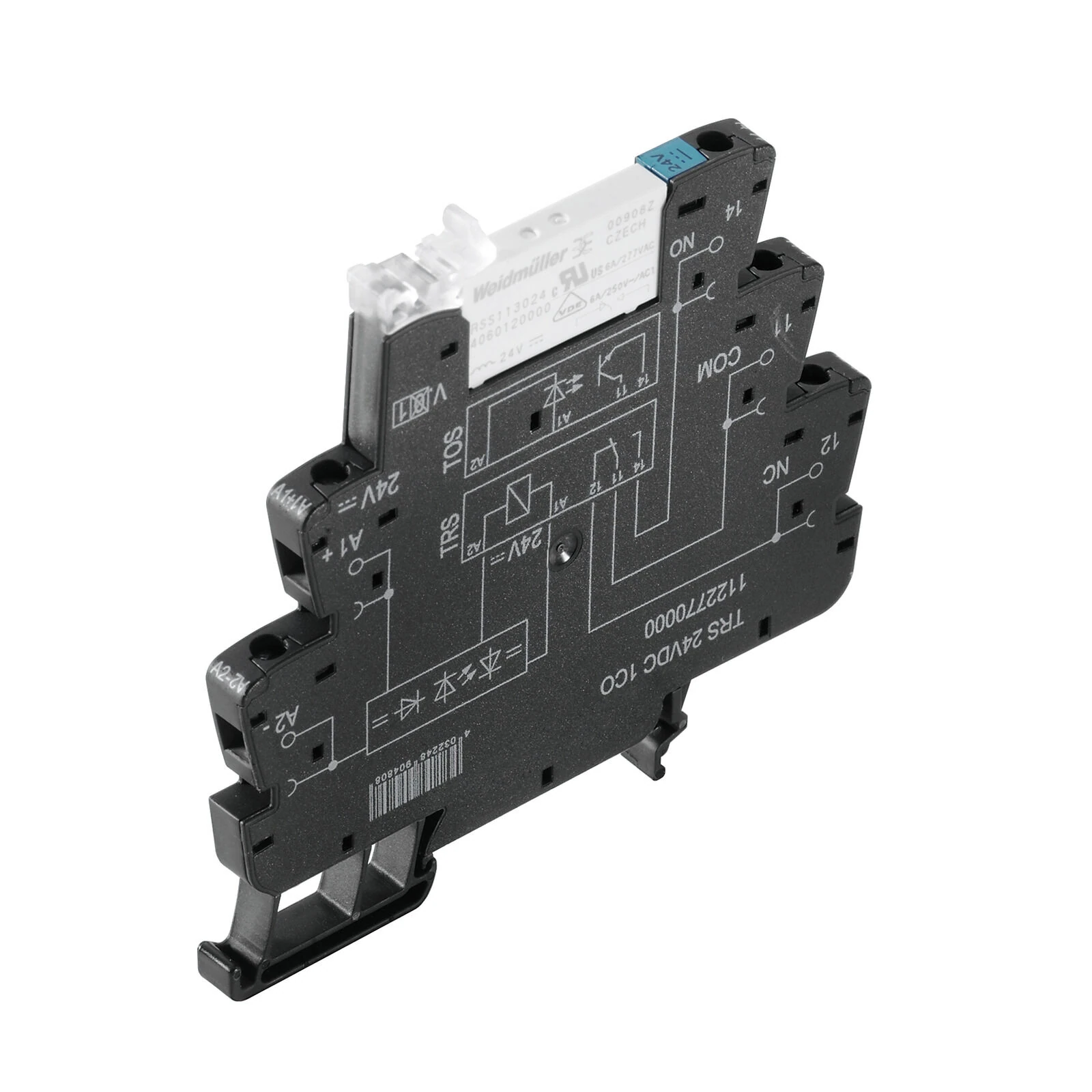

Weidmüller 1122770000 TRS 24VDC 1CO 24VDC 250V 6A Vidalı 1CO Kontak Term Serisi Röle - 1

Weidmüller 1122770000 TRS 24VDC 1CO 24VDC 250V 6A Vidalı 1CO Kontak Term Serisi Röle

Name: Weidmüller 1122770000 TRS 24VDC 1CO 24VDC 250V 6A Vidalı 1CO Kontak Term Serisi Röle
Brand: WEİDMÜLLER
SKU: 1122770000
Price: 942.96 TRY
Availability: InStock

Ürün Kodu : 1122770000

Stokta Son 407 Adet

942,96 TL

Fiyat Alarmı

Kredi kartı ile ayda 95,86 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 7,80 TL değerinde 39 Parapuan kazanacaksınız.

Min. Sip. Miktarı 10 Adet

Beğen

Tahmini Kargoya Teslim: 04.05.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Detayı

Weidmüller 1122770000 TRS 24VDC 1CO 24VDC 250V 6A Vidalı 1CO Kontak Term Serisi Röle ürünü, TERMSERIES, Relay module, Numara contacts: 1, CO temas AgNi, Anma kontrol gerilim: 24 V Dc ±20 %, Sürekli akım: 6 A, Vidalı bağlantı, Test buton available: Hayır özellikleriyle sunulur.

Teknik Özellikler

Ölçüler ve Ağırlıklar

Derinlik	87,8 mm
Derinlik (inç)	3,457 inch
Yükseklik	89,6 mm
Yükseklik (inç)	3,528 inch
Genişlik	6,4 mm
Genişlik (inç)	0,252 inch
Net Ağırlık	33 g

Sıcaklıklar

Depolama Sıcaklık	-40 °C...85 °C
Ortam Sıcaklık	-40 °C…60 °C
Nem	5-95% relative nem, T u = 40°C, olmaksızın condensation

UL Anma Verileri

Ortam Sıcaklık (operational), Max.	60 °C
Bağlantı Kesit AWG, Min.	AWG 26
Bağlantı Kesit AWG, Max.	AWG 14
Tip Iletken	rigid bakır iletken esnek bakır iletken
Sıkma Torku, Maks.	0,4 Nm
Kirlilik Derecesi Katman	2

Kontrol Tarafı

Anma Kontrol Gerilim	24 V Dc ±20 %
Anma Akım Dc	11.5 mA
Güç Anma	280 mW
Durumu Gösterge	Yeşil LED
Protective Devre	Free-wheeling diode Reverse polarity koruma
Coil Gerilim Replacement Relay Deviating From Anma Kontrol Gerilim	Hayır
Coil Gerilim Replacement Relay	24 V Dc

Yük Tarafı

Anma Anahtarlama Gerilim	250 V AC
Sürekli Akım	6 A
Max. Anahtarlama Frequency De Anma Yük	0,1 Hz
Max. Anahtarlama Gerilim, AC	250 V
Max. Anahtarlama Gerilim, Dc	250 V
Min. Anahtarlama Güç	1 mA @ 24 V 10 mA @ 12 V 100 mA @ 5 V
Inrush Akım	20 A / 20 ms
AC Anahtarlama Kapasite (resistive), Max.	1500 VA
Dc Anahtarlama Kapasite (resistive), Max.	144 W @ 24 V
Switch-on Delay	≤ 6 ms
Switch-off Delay	≤ 16 ms
Temas Tip	1 CO temas (AgNi)
Mekanik Service Life	5 x 10 6 anahtarlama cycles

Genel Veriler

Çalışma Altitude	≤ 2000 m üzerinde sea katman
Montaj Ray	TS 35
Test Buton Available	Hayır
Mekanik Anahtar Position Gösterge	Hayır
Renk	siyah
UL94 Yanıcılık Anma Component	Component: Housing UL94 yanıcılık anma: V-0 Component: Retaining clip UL94 yanıcılık anma: V-0

Bağlantı Verileri

Kablo Bağlantı Yöntemi	Vidalı bağlantı
Soyma Uzunluğu, Anma Bağlantı	8 mm
Sıkma Torku, Maks.	0,4 Nm
Sıkma Aralığı, Anma Bağlantı	1,5 mm²
Sıkma Aralığı, Min.	0,14 mm²
Sıkma Aralığı, Maks.	2,5 mm²
Kablo Bağlantı Kesiti AWG, Min.	AWG 26
Kablo Bağlantı Kesiti AWG, Maks.	AWG 14
Kablo Kesit, Tek, Min.	0,14 mm²
Kablo Kesit, Tek, Max.	2,5 mm²
Kablo Kesit, Tek, Min. (AWG)	AWG 26
Kablo Kesit, Tek, Max. (AWG)	AWG 14
Kablo Bağlantı Kesiti, İnce Telli, Min.	0,14 mm²
Kablo Bağlantı Kesiti, İnce Telli, Maks.	2,5 mm²
Kablo Kesit, Ince Çok Telli, Min. (AWG)	AWG 26
Kablo Kesit, Ince Çok Telli, Max. (AWG)	AWG 16
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Min.	0,25 mm²
Kablo Bağlantı Kesiti, İnce Telli Yüksüklü DIN 46228/4, Maks.	2,5 mm²
İletken Kesiti, Esnek, AEH (DIN 46228-1), Min.	0,25 mm²
İletken Kesiti, Esnek, AEH (DIN 46228-1), Max.	1,5 mm²
Kablo Bağlantı Kesit Kesit, Ince Çok Telli, Iki Sıkılabilir Kablolar, Min.	0,5 mm²
Kablo Kesit, Ince Çok Telli, Iki Sıkılabilir Kablolar, Max.	1 mm²
Bıçak Size	size PH0

Ticari Veriler

Onaylar

ROHS	Uygun
UL Dosya Numarası Arama	UL web sitesi
Sertifika No. (cULus)	E141197

Genel Sipariş Verileri

Versiyon	TERMSERIES, Relay module, Numara contacts: 1, CO temas AgNi, Anma kontrol gerilim: 24 V Dc ±20 %, Sürekli akım: 6 A, Vidalı bağlantı, Test buton available: Hayır
Sipariş No.	1122770000
Tip	TRS 24VDC 1CO
GTIN (EAN)	4032248904808
Miktar	10 adet

Çevresel Ürün Uygunluğu

RoHS Uygunluk Durumu	Uyumlu ile muafiyet
ROHS Muafiyet (if Applicable/known)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Onaylar / Standartlara İlişkin Ek Detaylar

Sertifika No. (DNV)	TAA00001E5
Sertifika No. (cULus)	E141197

Sınıflandırmalar

ETIM 8.0	EC001437
ETIM 9.0	EC001437
ETIM 10.0	EC001437
ECLASS 14.0	27-37-16-01
ECLASS 15.0	27-37-16-01

Ek Bilgiler

İzolasyon Koordinasyonu

Anma Gerilimi	300 V
Kirlilik Derecesi	2
Darbe Gerilim Category	III
Clearance ve Creepage Distances için Kontrol Tarafı - Yük Tarafı	≥ 6 mm
Dielektrik Dayanımı için Kontrol Tarafı - Yük Tarafı	4 kV eff / 1 Min.
Tip Isolation De Input ve Output	reinforced izolasyon
Dielektrik Dayanımı Açık Temas	1 kV eff / 1 min
Dielektrik Dayanımı göre Montaj Ray	4 kV eff / 1 Min.
Darbe Dayanım Gerilim	6 kV (1.2/50 µs)
Koruma Derece	IP20
