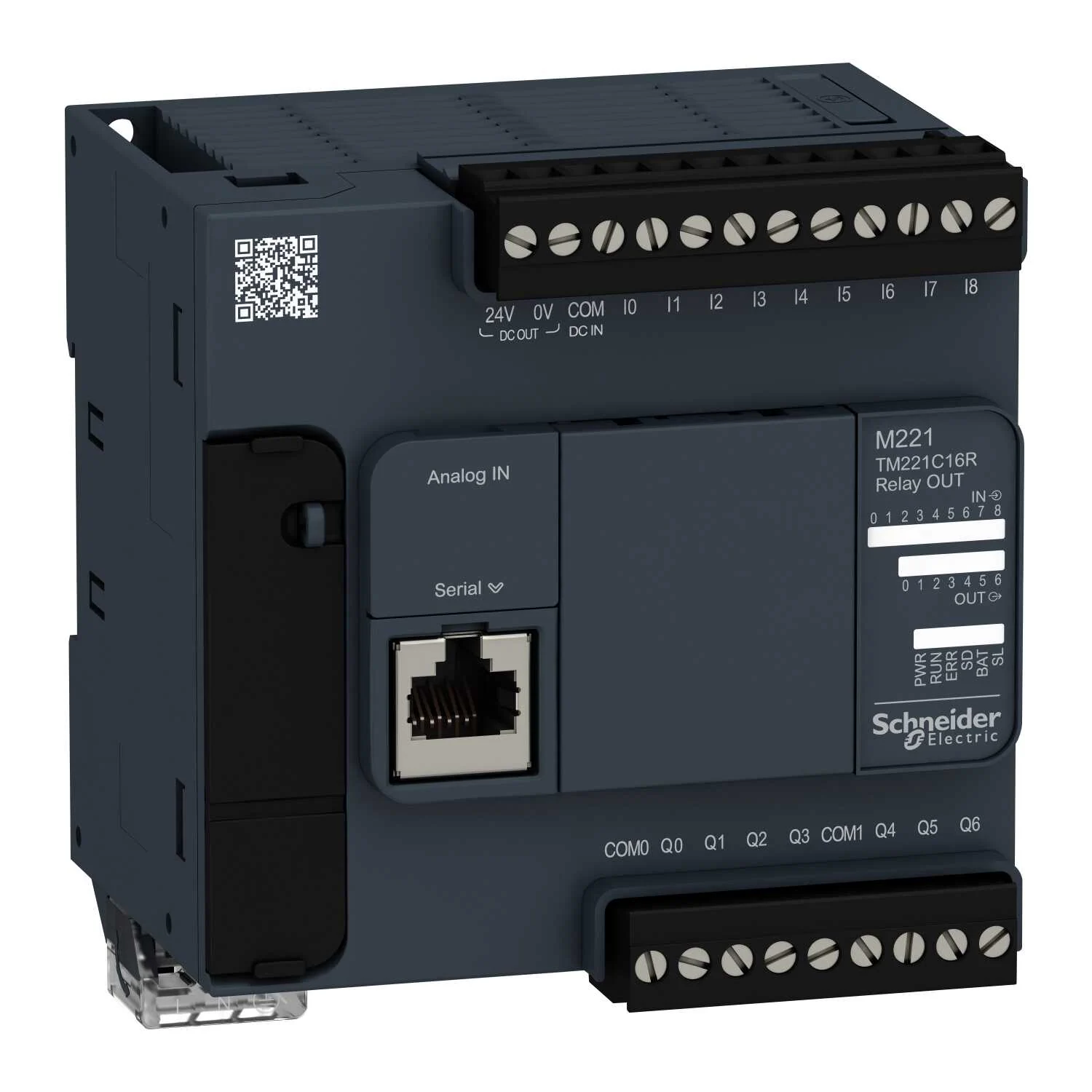

Gelince Haber Ver| Ürün Serisi | Modicon M221 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Lojik kontrolör |
| [us] Nominal Besleme Gerilimi | 100...240 V AC |
| Dijital Giriş Sayısı | 9, Dijital giriş 'e uygunIEC 61131-2 Tip 1 |
| Analog Giriş Modülü | 2 -de 0...10 V |
| Dijital Çıkış Tipi | Röle normalde açık |
| Dijital Çıkış Sayısı | 7 röle |
| Dijital Çıkış Gerilimi | 5...125 V DC 5...250 V AC |
| Dijital Çıkış Akımı | 2 A |
| Dijital G/Ç Sayısı | 16 |
|---|---|
| G/Ç Genişleme Modülünün Sayısı | 4 (yerel G/Ç mimarisi) 11 (uzak G/Ç mimarisi) |
| Besleme Gerilimi Limitleri | 85…264 V |
| Şebeke Frekansı | 50/60 Hz |
| Kalkış Akımı | 40 A |
| Va Cinsinden Güç Tüketimi | 46 VA -de 100...240 V G/Ç genişleme modülünün maks sayısı ile 31 VA -de 100...240 V G/Ç genişleme modülsüz |
| Güç Besleme Çıkış Akımı | 0,325 A 5 V için genişletme veriyolu 0,12 A 24 V için genişletme veriyolu |
| Dijital Giriş Lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Analog Giriş Çözünürlüğü | 10 bit |
| Lsb Değeri | 10 mV |
| Dönüşüm Süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| Girişlerde Izin Verilen Aşırı Yük | +/- 30 V DC için 5 min (maksimum) için analog giriş +/- 13 V DC (kalıcı) için analog giriş |
| Gerilim Durumu 1 Garantili | >= 15 V için giriş |
| Gerilim Durumu 0 Garantili | <= 5 V için giriş |
| Dijital Giriş Akımı | 7 mA için Dijital giriş 5 mA için hızlı giriş |
| Giriş Empedansı | 3.4 kOhm için Dijital giriş 100 kOhm için analog giriş 4,9 kOhm için hızlı giriş |
| Yanıt Süresi | 35 µs kapama, I2...I5 terminaller için giriş 10 ms açma için çıkış 10 ms kapama için çıkış 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş 35 µs açma, diğer terminaller terminaller için giriş 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş 100 µs kapama, diğer terminaller terminaller için giriş |
| Yapılandırılabilir Filtreleme Süresi | 0 ms için giriş 3 ms için giriş 12 ms için giriş |
| Çıkış Gerilimi Limitleri | 125 V DC 277 V AC |
| Maksimum Gecikme Ilk Yukarı | 6 A -de COM 1 7 A -de COM 0 |
| Mutlak Doğruluk Hatası | Tam ölçeğin +/- % 1'i için analog giriş |
| Elektrik Dayanıklılığı | 100000 cycles AC-12, 120 V, 240 VA, dirençli 100000 cycles AC-12, 240 V, 480 VA, dirençli 300000 cycles AC-12, 120 V, 80 VA, dirençli 300000 cycles AC-12, 240 V, 160 VA, dirençli 100000 cycles AC-15, cos phi = 0,35, 120 V, 60 VA, endüktif 100000 cycles AC-15, cos phi = 0,35, 240 V, 120 VA, endüktif 300000 cycles AC-15, cos phi = 0,35, 120 V, 18 VA, endüktif 300000 cycles AC-15, cos phi = 0,35, 240 V, 36 VA, endüktif 100000 cycles AC-14, cos phi = 0,7, 120 V, 120 VA, endüktif 100000 cycles AC-14, cos phi = 0,7, 240 V, 240 VA, endüktif 300000 cycles AC-14, cos phi = 0,7, 120 V, 36 VA, endüktif 300000 cycles AC-14, cos phi = 0,7, 240 V, 72 VA, endüktif 100000 cycles DC-12, 24 V, 48 W, dirençli 300000 cycles DC-12, 24 V, 16 W, dirençli 100000 cycles DC-13, 24 V, 24 W, endüktif (L/R = 7 msn) 300000 cycles DC-13, 24 V, 7,2 W, endüktif (L/R = 7 msn) |
| Anahtarlama Frekansı | 20 anahtarlama işlemi/dakika maksimum yük ile |
| Mekanik Dayanıklılık | 20000000 cycles için röle çıkışı |
| Minimum Yük | 1 mA -de 5 V DC için röle çıkışı |
| Koruma Tipi | Koruma olmadan -de 5 A |
| Sıfırlama Süresi | 1 s |
| Bellek Kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat 256 kB için dahili değişkenler RAM |
| Yedeklenen Veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği |
| Veri Depolama Ekipmanı | 2 GB SD kart (opsiyonel) |
| Pil Tipi | BR2032 or CR2032X lityum şarj edilemez |
| Yedekleme Süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| 1 Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev |
| Komut Başına Yürütme Süresi | 0.2 µs Boolean |
| Komut Başına Yürütme Süresi | 60 µs yanıt süresi |
| Nesne Alanlarının Maksimum Boyutu | 512 %KW sabit word 512 %M bellek biti 255 %C sayaç 8000 %MW bellek word 255 %TM zamanlayıcı |
| Gerçek Zamanlı Saat | Ile |
| Saat Sapması | <= 30 sn/ay -de 25 °C |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| Counter Function | Monofaze Frekans ölçüm cihazı Iki fazlı (dörtlü) Iki fazlı (darbe/yön) |
| Entegre Bağlantı Tipi | USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485 Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485 |
| Besleme | (seri)seri bağlantı besleme: 5 V, <200 mA |
| Iletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn için USB |
| Haberleşme Port Protokolü | USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| Yerel Sinyalleme | 1 LED (yeşil) for PWR 1 LED (yeşil) for RUN 1 LED (kırmızı) for modül hatası (ERR) 1 LED (yeşil) for SD kart erişimi (SD) 1 LED (kırmızı) for BAT 1 LED (yeşil) for SL1 1 LED (yeşil) for SL2 Kanal başına 1 LED (yeşil) for G/Ç durumu |
| Elektrikli Bağlantı | çıkarılabilir vidalı terminal bloğu girişler için çıkarılabilir vidalı terminal bloğu çıkışlar için terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için konnektör, 4 terminaller analog girişler için Mini B USB 2.0 konnektör programlama terminali için |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <30 m için çıkış Ekransız kablo: <30 m için dijital giriş Ekransız kablo: <1 m için analog giriş |
| Yalıtım | Giriş ve dahili lojik arasında -de 500 V AC Analog giriş ve dahili lojik arasında yalıtımsız Analog girişler arasında yalıtımsız Besleme ve toprak arasında -de 1500 V AC Sensör güç kaynağı ve toprak arasında -de 500 V AC Giriş ve toprak arasında -de 500 V AC Çıkış ve toprak arasında -de 1500 V AC Besleme ve dahili lojik arasında -de 2300 V AC Sensör güç kaynağı ve dahili lojik arasında -de 500 V AC Çıkış ve dahili lojik arasında -de 2300 V AC Ethernet terminali ve dahili lojik arasında -de 500 V AC Besleme ve sensör güç kaynağı arasında -de 2300 V AC |
| İşaretleme | CE |
| Sensör Güç Beslemesi | 24 V DC -de 250 mA kontrolör tarafından beslenir |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 95 mm |
| Ürün Ağırlığı | 0,346 kg |
| Standartlar | IEC 61131-2 UL 508 CAN/CSA C22.2 No. 213 IACS E10 ANSI/ISA 12-12-01 |
|---|---|
| Ürün Sertifikaları | RCM ABS LR DNV-GL EAC cULus CE UKCA cULus HazLoc |
| Çevresel Özellik | Sıradan ve tehlikeli yer |
| Elektrostatik Deşarja Direnç | 8 kV havada 'e uygunIEC 61000-4-2 4 kV kontakta 'e uygunIEC 61000-4-2 |
| Elektromanyetik Alanlara Direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3 |
| Manyetik Alanlara Direnç | 30 A/m 50/60 Hz 'e uygunIEC 61000-4-8 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları) 2 kV 'e uygunIEC 61000-4-4 (röle çıkışı) 1 kV 'e uygunIEC 61000-4-4 (G/Ç) 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) |
| Kesinti Dayanımı | 2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5 1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 |
| Radyo Frekansi Alanlarinin Yol Açtigi Iletimli Kesintilere Direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunIEC 55011 |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Çalışma Için Ortam Hava Sıcaklığı | -10…55 °C (yatay kurulum) -10…35 °C (dikey kurulum) |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| Ip Koruma Derecesi | IP20 koruyucu kapak yerindeyken |
| Kirletme Derecesi | <= 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 1 gn -de 8,4…150 Hz üzerinde simetrik ray 1 gn -de 8,4…150 Hz üzerinde panel montajı |
| Darbe Dayanımı | 98 m/s² için 11 ms |
| Package 1 | PCE, 1 Adet, 10,6 cm x 14,0 cm x 13,9 cm, 300,0 g |
|---|---|
| Package 2 | S04, 20 Adet, 30 cm x 40 cm x 60 cm, 6,983 kg |
| Package 3 | P12, 240 Adet, 105,0 cm x 120,0 cm x 80,0 cm, 162 kg |
| Garanti (Ay Olarak) | 18 |
|---|
