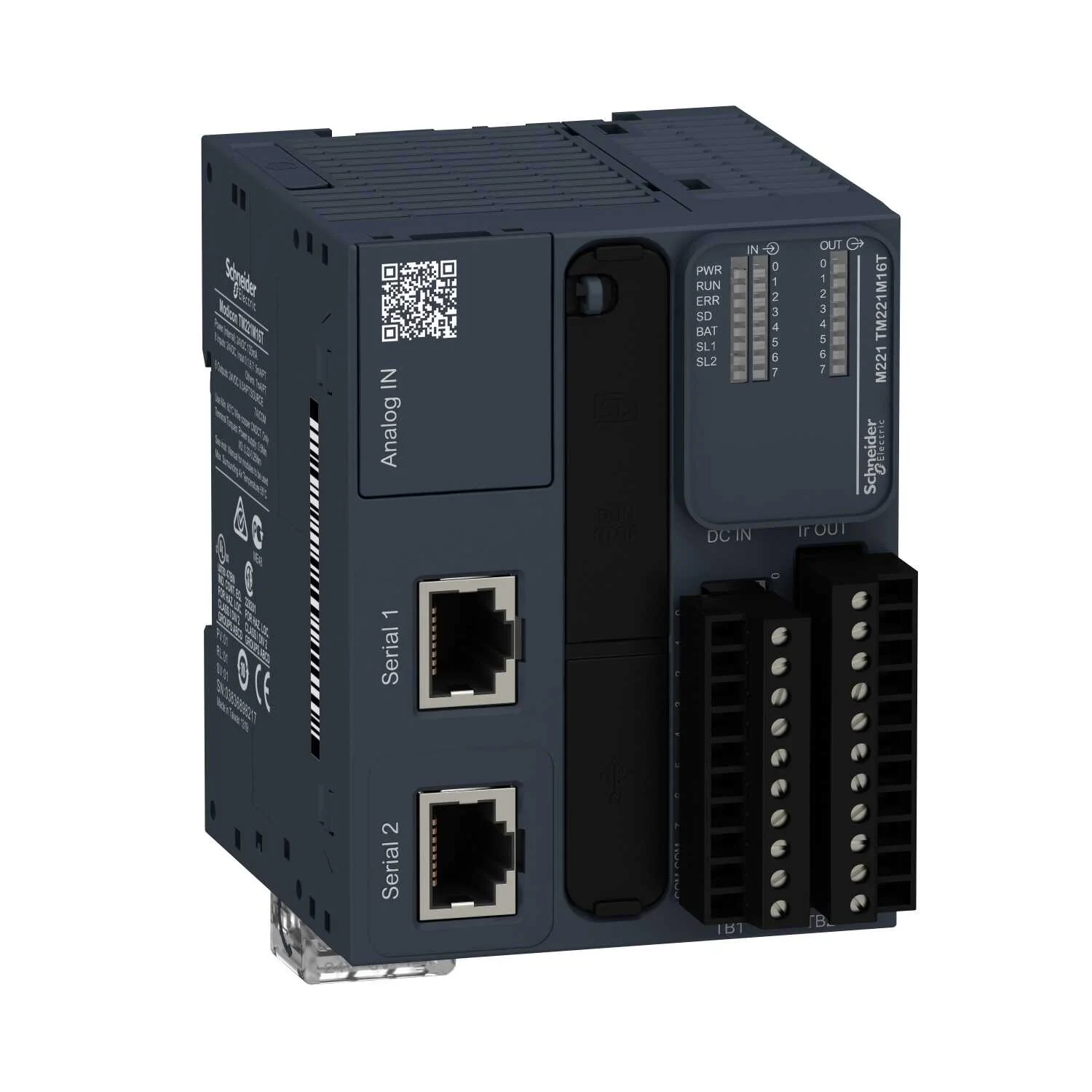

Gelince Haber Ver| Ürün Serisi | Modicon M221 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Lojik kontrolör |
| [us] Nominal Besleme Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 8, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Analog Giriş Modülü | 2 -de 0...10 V |
| Dijital Çıkış Tipi | Transistör |
| Dijital Çıkış Sayısı | 8 transistör 2 hızlı çıkış |
| Dijital Çıkış Gerilimi | 24 V DC |
| Dijital Çıkış Akımı | 0.5 A |
| Dijital G/Ç Sayısı | 16 |
|---|---|
| G/Ç Genişleme Modülünün Sayısı | 7 (yerel G/Ç mimarisi) 14 (uzak G/Ç mimarisi) |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Kalkış Akımı | 35 A |
| W Cinsinden Güç Tüketimi | 22 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile) 3,2 W -de 24 V (G/Ç genişleme modülsüz) |
| Güç Besleme Çıkış Akımı | 0,52 A 5 V için genişletme veriyolu 0,49 A 24 V için genişletme veriyolu |
| Dijital Giriş Lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Analog Giriş Çözünürlüğü | 10 bit |
| Lsb Değeri | 10 mV |
| Dönüşüm Süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| Girişlerde Izin Verilen Aşırı Yük | +/- 30 V DC için 5 min (maksimum) için analog giriş +/- 13 V DC (kalıcı) için analog giriş |
| Gerilim Durumu 1 Garantili | >= 15 V için giriş |
| Gerilim Durumu 0 Garantili | <= 5 V için giriş |
| Dijital Giriş Akımı | 7 mA için Dijital giriş 5 mA için hızlı giriş |
| Giriş Empedansı | 100 kOhm için analog giriş 3.4 kOhm için giriş 4,9 kOhm için hızlı giriş |
| Yanıt Süresi | 35 µs kapama, I2...I5 terminaller için giriş 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş 35 µs açma, diğer terminaller terminaller için giriş 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş 100 µs kapama, diğer terminaller terminaller için giriş 5 µs açma, kapama, Q0...Q1 terminaller için çıkış 50 µs açma, kapama, Q2...Q3 terminaller için çıkış 300 µs açma, kapama, diğer terminaller terminaller için çıkış |
| Yapılandırılabilir Filtreleme Süresi | 0 ms için giriş 3 ms için giriş 12 ms için giriş |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Maksimum Gecikme Ilk Yukarı | 4 A |
| Çıkış Frekansı | 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal 5 kHz için çıkış -de Q2...Q3 terminal 0,1 kHz için çıkış -de Q4...Q6 terminal |
| Mutlak Doğruluk Hatası | Tam ölçeğin +/- % 1'i için analog giriş |
| Maksimum Kaçak Akımı | 0,1 mA için transistör çıkışı |
| Maksimum Gerilim Düşüşü | <1 V |
| Mekanik Dayanıklılık | 20000000 cycles için transistör çıkışı |
| Maksimum Tungsten Yükü | <12 W için çıkış ve hızlı çıkış |
| Koruma Tipi | Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Çıkışta kısa devre koruması Aşırı yük ve kısa devre koruması -de 1 A |
| Sıfırlama Süresi | 1 s otomatik sıfırlama |
| Bellek Kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat 256 kB için dahili değişkenler RAM |
| Yedeklenen Veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği |
| Veri Depolama Ekipmanı | 2 GB SD kart (opsiyonel) |
| Pil Tipi | BR2032 or CR2032X lityum şarj edilemez |
| Yedekleme Süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| 1 Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| Komut Başına Yürütme Süresi | 0.2 µs Boolean |
| Komut Başına Yürütme Süresi | 60 µs yanıt süresi |
| Uygulama Yapısı | 8 kesinti görevi 1 döngüsel yardımcı görev 1 yapılandırılabilir serbest duruş/döngüsel master görevi |
| Nesne Alanlarının Maksimum Boyutu | 8000 %MW bellek word 255 %C sayaç 512 %KW sabit word 255 %TM zamanlayıcı 512 %M bellek biti |
| Gerçek Zamanlı Saat | Ile |
| Saat Sapması | <= 30 sn/ay -de 25 °C |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Konumlama Fonksiyonları | Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz) Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz) |
| Kullanılabilir Işlev | Frekans jeneratörü PWM PLS |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| Counter Function | Monofaze Darbe/yön A/B |
| Entegre Bağlantı Tipi | USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485 Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485 |
| Besleme | (seri 1)seri bağlantı besleme: 5 V, <200 mA |
| Iletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn için USB |
| Haberleşme Port Protokolü | USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| Haberleşme Hizmeti | Modbus master Modbus slave |
| Yerel Sinyalleme | 1 LED (yeşil) for PWR 1 LED (yeşil) for RUN 1 LED (kırmızı) for modül hatası (ERR) 1 LED (yeşil) for SD kart erişimi (SD) 1 LED (kırmızı) for BAT 1 LED (yeşil) for SL1 1 LED (yeşil) for SL2 Kanal başına 1 LED (yeşil) for G/Ç durumu |
| Elektrikli Bağlantı | terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için konnektör, 4 terminaller analog girişler için Mini B USB 2.0 konnektör programlama terminali için çıkarılabilir vidalı terminal bloğu, 10 terminaller girişler için çıkarılabilir vidalı terminal bloğu, 11 terminaller çıkışlar için |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <30 m için çıkış Ekransız kablo: <30 m için dijital giriş Ekransız kablo: <1 m için analog giriş Ekranlı kablo: <3 m için hızlı çıkış |
| Yalıtım | Giriş ve dahili lojik arasında -de 500 V AC Hızlı giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Çıkış ve dahili lojik arasında -de 500 V AC Çıkış grupları arasında -de 500 V AC Analog giriş ve dahili lojik arasında yalıtımsız Analog girişler arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız |
| İşaretleme | CE |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 70 mm |
| Ürün Ağırlığı | 0,264 kg |
| Standartlar | IEC 61131-2 UL 508 CAN/CSA C22.2 No. 213 IACS E10 ANSI/ISA 12-12-01 |
|---|---|
| Ürün Sertifikaları | RCM cULus ABS LR DNV-GL EAC CE UKCA cULus HazLoc |
| Çevresel Özellik | Sıradan ve tehlikeli yer |
| Elektrostatik Deşarja Direnç | 8 kV havada 'e uygunIEC 61000-4-2 4 kV kontakta 'e uygunIEC 61000-4-2 |
| Elektromanyetik Alanlara Direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3 |
| Manyetik Alanlara Direnç | 30 A/m 50/60 Hz 'e uygunIEC 61000-4-8 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları) 2 kV 'e uygunIEC 61000-4-4 (röle çıkışı) 1 kV 'e uygunIEC 61000-4-4 (G/Ç) 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) |
| Kesinti Dayanımı | 2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5 1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 |
| Radyo Frekansi Alanlarinin Yol Açtigi Iletimli Kesintilere Direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunIEC 55011 |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Çalışma Için Ortam Hava Sıcaklığı | -10…55 °C (yatay kurulum) -10…35 °C (dikey kurulum) |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| Ip Koruma Derecesi | IP20 koruyucu kapak yerindeyken |
| Kirletme Derecesi | <= 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 1 gn -de 8,4…150 Hz üzerinde simetrik ray 1 gn -de 8,4…150 Hz üzerinde panel montajı |
| Darbe Dayanımı | 147 m/s² için 11 ms |
| Package 1 | PCE, 1 Adet, 10,800 cm x 10,000 cm x 12,600 cm, 415,000 g |
|---|---|
| Package 2 | S04, 24 Adet, 30,000 cm x 40,000 cm x 60,000 cm, 10,637 kg |
| Package 3 | P12, 288 Adet, 120,000 cm x 80,000 cm x 120,000 cm, 141,644 kg |
| Garanti (Ay Olarak) | 18 |
|---|
